T11 Service Manual                                        Chassis System





Ⅳ  Installation of Parking Brakes

1. Replacement of Parking Brake Shoes

1) Removal

a.  Remove the tire.

b.  Remove brake caliper, and refer to the section of "Disc brake" to replace the bracket of brake

caliper.

c.  Refer to the replacement of brake disc to remove rear brake disc.





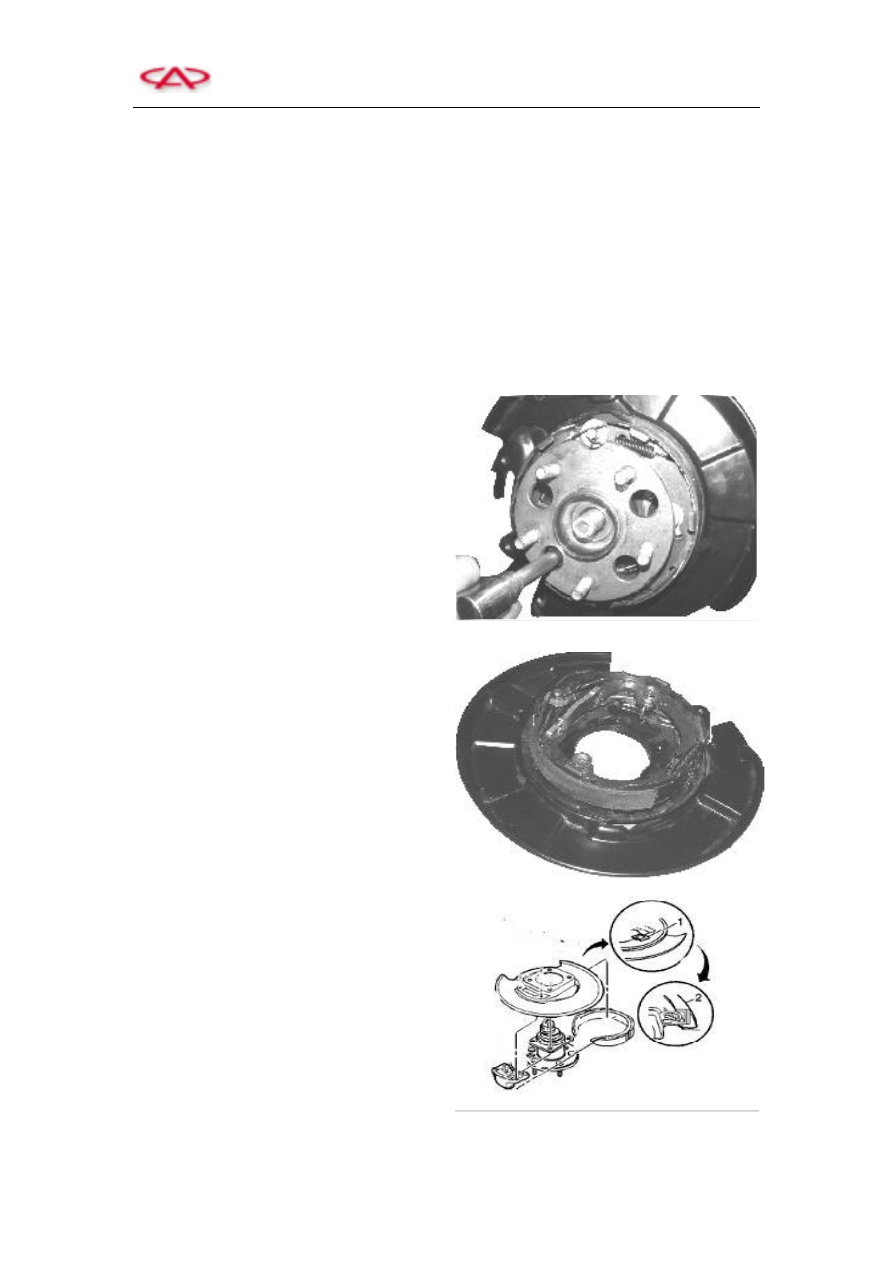

d.  Remove the rear wheel hub units.



Remark:  properly  align  the  four  holes  in  the

brake  hub  units  to  the  corresponding  fixing

bolts of brake elements.



e.  Remove the actuator of parking brake.











f.  Remove the brake shoes.







T11 Service Manual                                        Chassis System





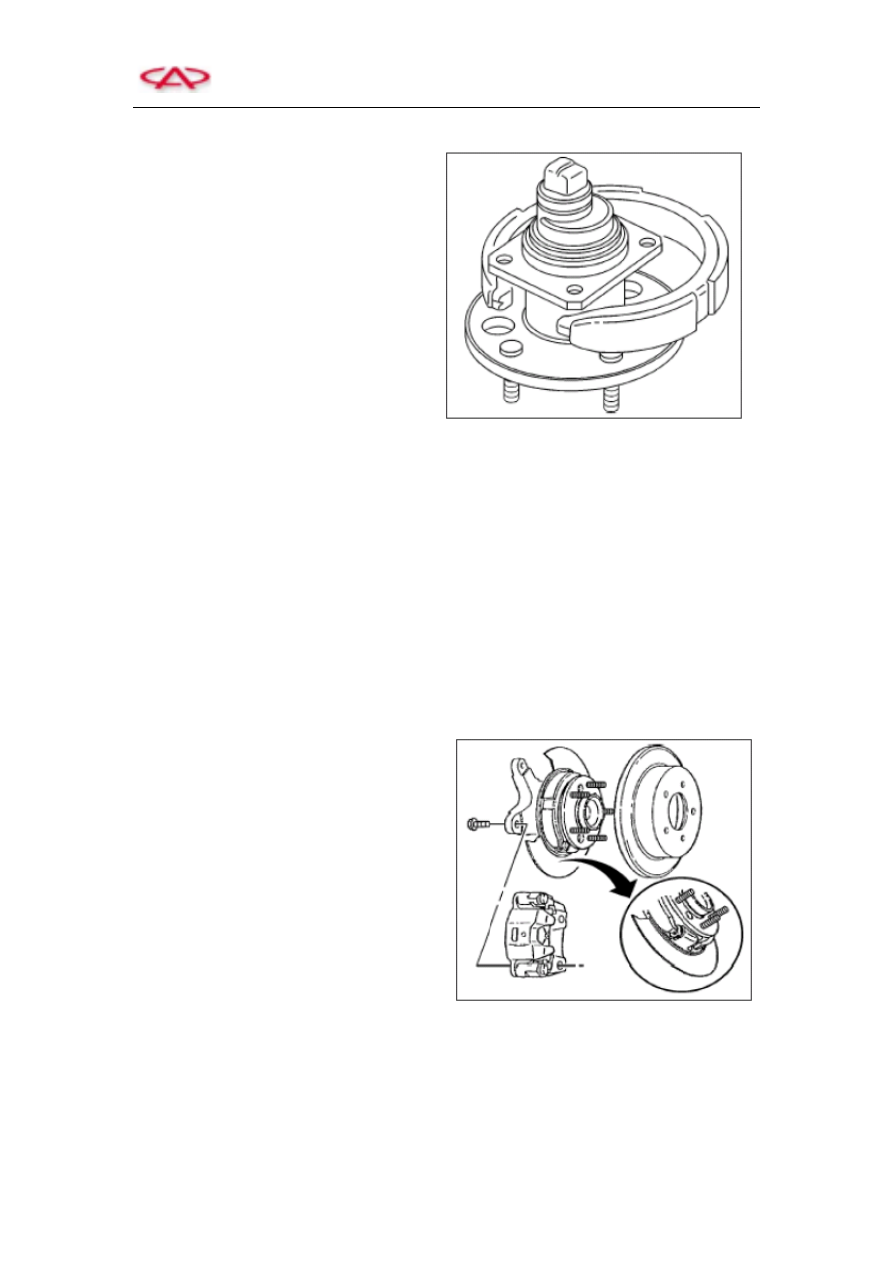

2) Installation

a.  Fix the brake shoes and linings.

      Note:  Ensure  brake  shoes  and  parking

brake is well engaged.

b.  Install the actuator of parking brake

c.  Refer  to  the  replacement  of  wheel

bearing/hub of rear suspension to install

rear wheel hub.

d.  Adjust the rear parking brake shoes.

e.  Refer to the replacement of brake disc to

install rear brake disc.

f.  Refer to the replacement of brake caliper

bracket  in  disc  brake  to  install  rear

caliper bracket.

g.  Adjust the parking brake.







2. Adjustment of Parking Brake Shoes

Necessary adjusting tools

J21177-A gap gauge for brake drum and brake shoes

a.  Refer  to  the  replacement  of brake  caliper

bracket  in  disc  brake  to  remove  caliper

bracket.

b.  Remove the brake disc.

When  pulling  out  the  brake  disc  from  wheel

hub, please slowly turn the brake disc.

c.  Loosen  the  adjusting  nut  on  the  cable  of

parking  brake  to  keep  the  bar  at  a  stop

position.

















T11 Service Manual                                        Chassis System







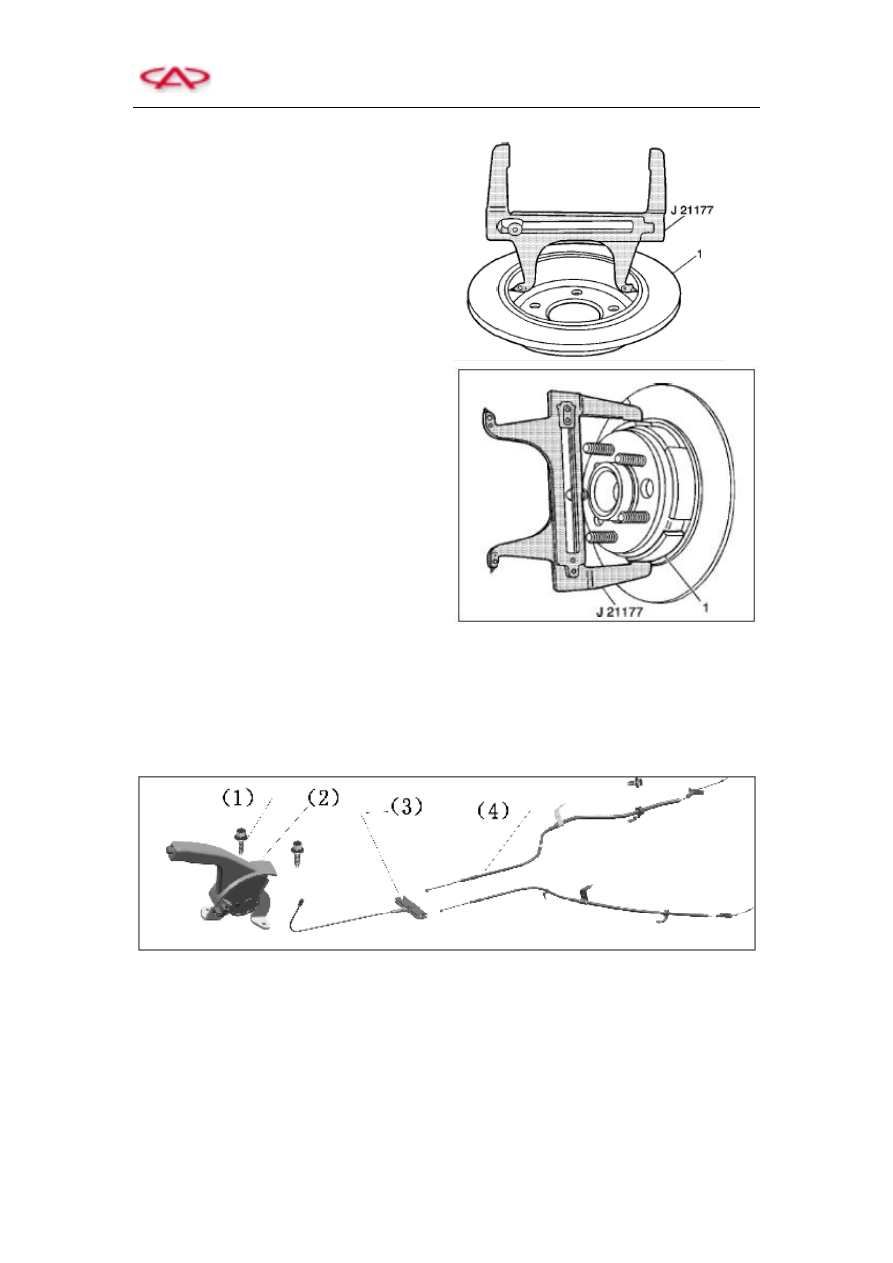

d.  Adjust  J21177-A  to  contact  the  inside

diameter of brake disc.







e.  Put  J21177-A  at  the  widest  area  of  the

clearance between brake shoe and lining.

f.  Turn  the  adjusting  nut  till  the  brake  shoe

and lining 1 barely contact J21177- A.







g.  With  respect  to  the  brake  disc  of  the  opposite  side,  please  repeat  the  above-mentioned

procedure 2 to 5.

h.

Adjust  the  adjusting  nut  on  the  cable  of  rear  parking  brake,  and  then  install  brake  disc  and

brake caliper.



3. Replacement of Parking Brake Cable







(1) Fixing bolt of hand brake maneuver mechanism

(3) Hand brake front cable assembly

(2) Hand brake maneuver mechanism assembly

(4) Hand brake cable assembly









T11 Service Manual                                        Chassis System





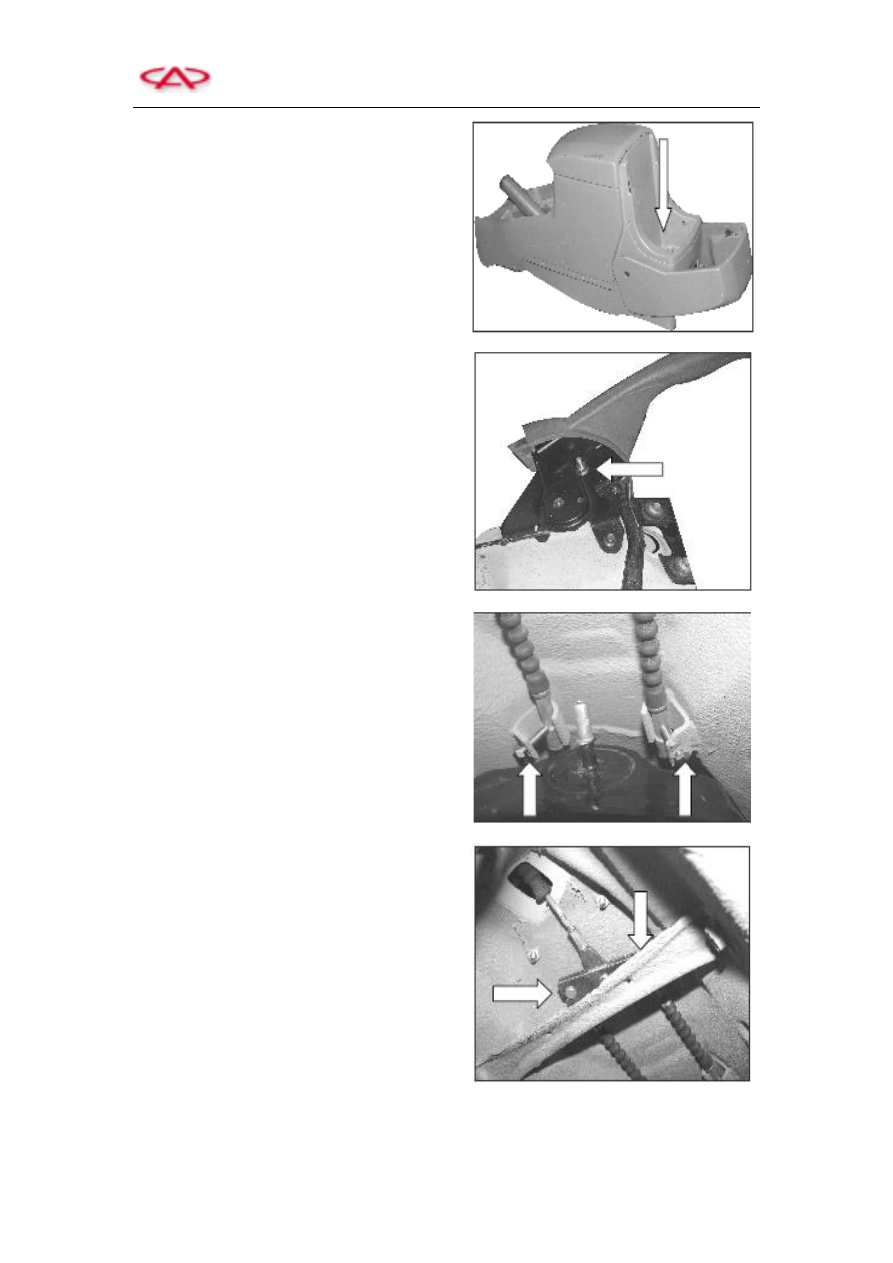

a.  Remove the handrail case.







b.  Loosen the adjusting bolt of hand brake.







c.  Loosen  the  fixing  bolts  of  right  and  left

cable.







d.  Loosen the hand brake cable.
