T11 Service Manual                                        Chassis System

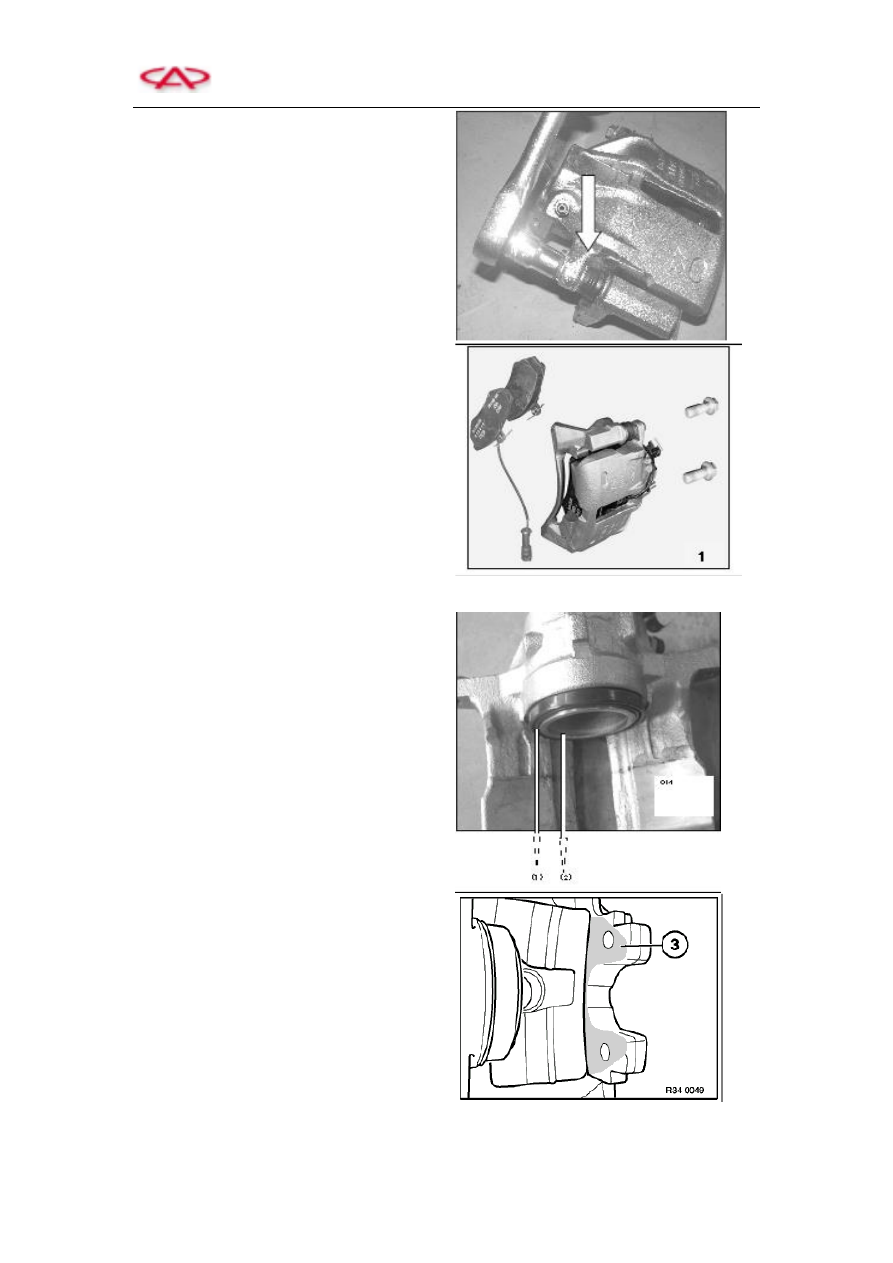

Inspect  screw  thread  to  ensure  there  is  no

guide  bolt  damage.  Waggle  the  brake  caliper

from below to the up to unscrew it.    And then

remove  the  brake  lining  thickness  sensor

harness bracket and brake caliper bracket.



5)  Remove the brake lining



Note:  mark  the  linings  that  have  been  subject

to  running  in.    Never  replace  brake  disc  if

brake linings have side wear.    Employ a new

brake  lining  if  the  thickness  of  brake  disc  is

equal  or  less  than  minimum  thickness.  Pay

attention  to  the  minimum  thickness  of  brake

lining,  and  then  clean  the  brake  lining.

Never  apply grease to  the back plate of brake

lining.



6)  Check the damage status of dust seal ring

(1)  and  replace  if  necessary.    Clean  the

contact  surface  (2)  of  the  piston,  and

apply muffle grease.



Note:  dust  seal  ring  shall  not  contact  muffle

grease to prevent from expansion.



7)  Clean  the  contact  surface  (3)  of  brake

caliper, and coat thin muffle grease on it.










T11 Service Manual                                        Chassis System

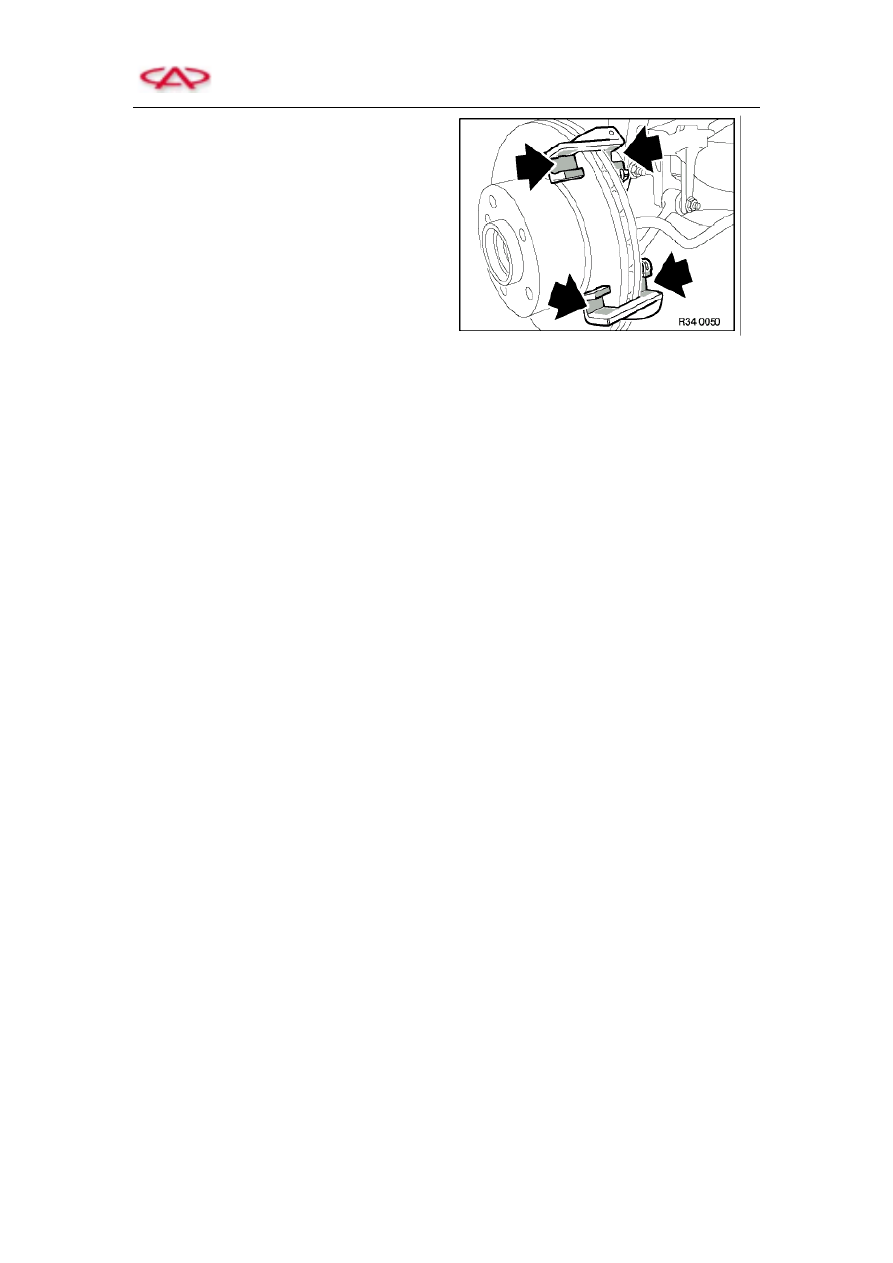

8)  Clean  the  hammerhead-shaped  guiding

piece  of  brake  caliper  bracket,  and  coat

thin grease on it.











ⅱ  Installation Procedures

Installation sequence is opposite to that of removal.

Note:

a.  New brake surface needs running in after replacing the brake lining.

b.  Run in the new brake surface after surface finishing or replacing the brake disc.

c.  Apply the brake for 15 times at a speed of 40-60km/ h to run in the new brake lining.

d.  Apply the brake pedal by intermediate or above force to prevent from brake overheating.



ⅲ  Diagnostic Information of Brake Lining

a.  Check brake lining once per 10000 kilometers.

b.  Check brake lining once as long as removing wheel or changing the tire.

c.  Check the wearing condition of brake lining at both ends of caliper.

d.  Inspect  the  thickness  of  internal  brake  lining  to  ensure no  wear  occurs  to  brake  lining.  And

some  brake  linings  have  a  thermal-protective  coating,  which  is  molded  along  with  linings.

Avoid  wearing  between  the  said  thermal-protective  coating  and  the  uneven  inside/outside

linings, and inspect brake linings via caliper sight hole.

e.  Brake lining shall be replaced if the thickness of worn brake lining is less than 7mm. And for

brake lining that is riveted, it shall be replaced if the worn rivet head is less than 5mm.

























T11 Service Manual                                        Chassis System





Ⅲ  Rear Brakes

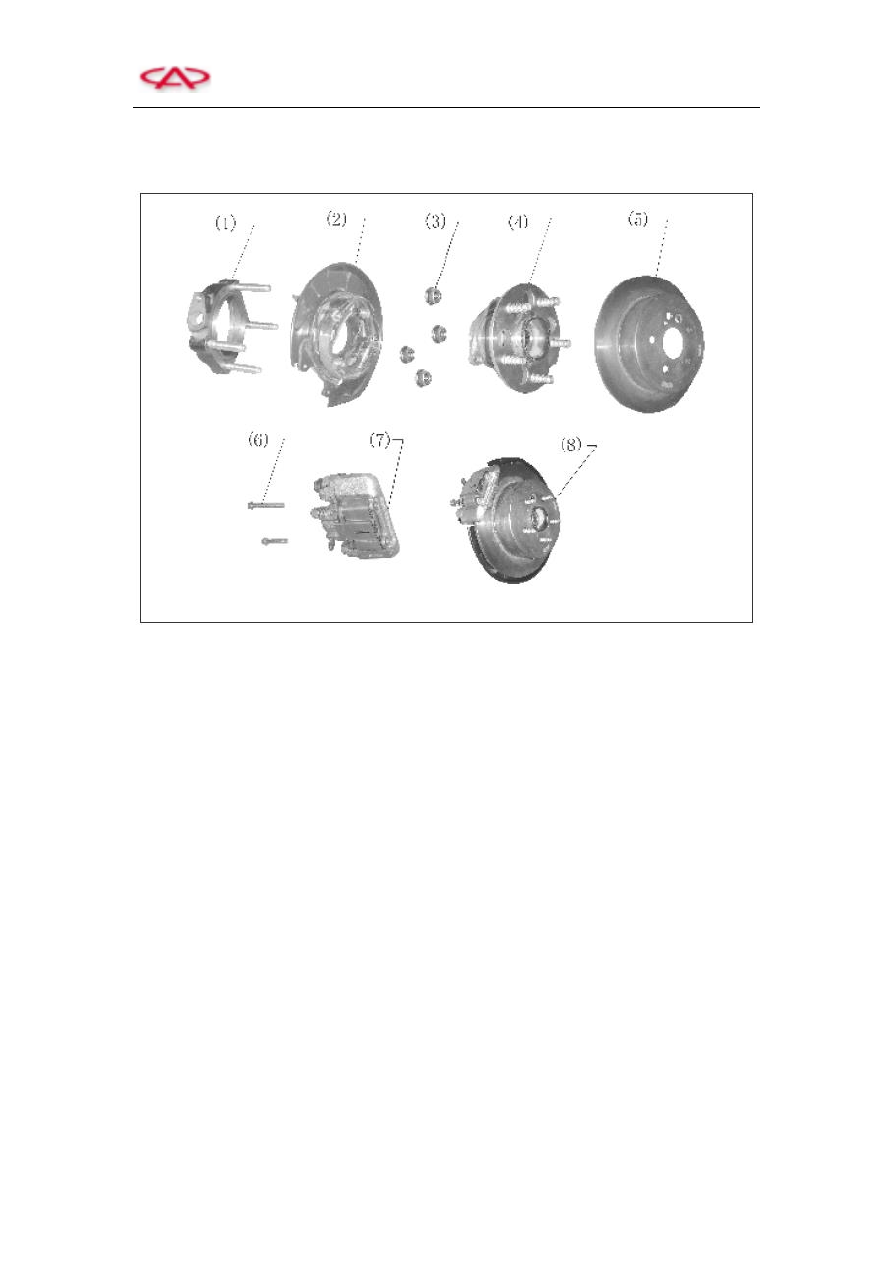

1. Assembly drawing of rear brakes







(1) Joint plate assembly

(5) Rear brake disc

(2) Rear brake assembly

(6) Fixing bolt

(3) Lock nut

(7) Brake caliper assembly

(4) Rear wheel hub bearing unit

(8) Disc brake with drum brake assembly

T11 Service Manual                                        Chassis System





2. Removal and Installation of Rear Brake Lining

Hint: after completing the operation, apply the brake for several times to run in brake lining and

brake disc to ensure safety! After replacing the brake lining of rear axle, brake fluid level shall be

inspected to ensure it is between MIN. and MAX.

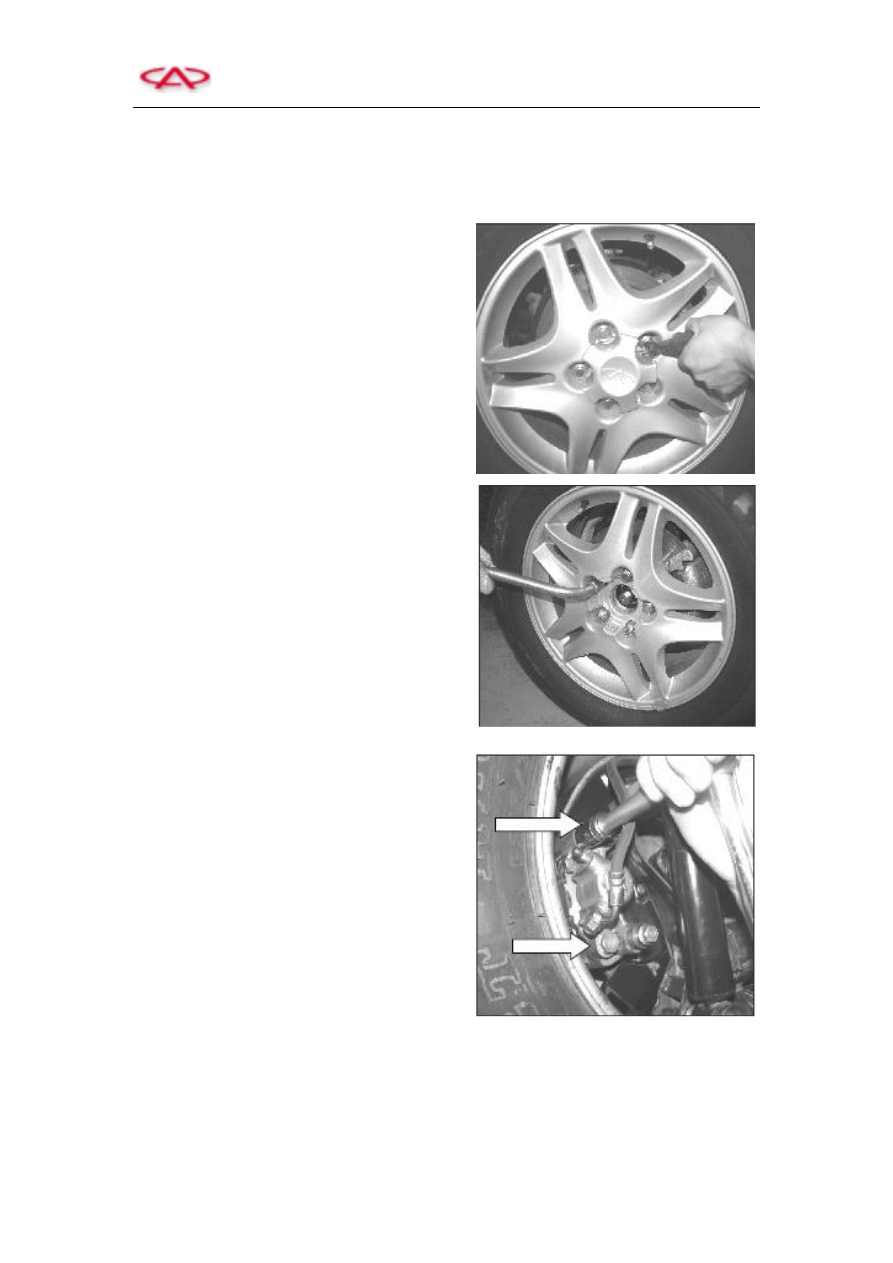

1)  Dismount trim board



Note:  prevent  the  front  surface  of  the  vehicle

from friction with ground after removing the trim

board in case of scratching it.



2)  Unscrew  five  fixing  bolts  of  the  wheel  and

remove the wheel.



Torque: 120N.m



Note:  The  tightening  torque  of  tire  bolt  shall  be

highlighted.









3)  Loosen guide bolt and the fixing bolt of brake

hose.



Inspect  screw thread and replace defective guide

bolt.    Waggle brake caliper from below to the up

and dismount it. And then hang the brake caliper

by wire.
