T11 Service Manual                                        Chassis System





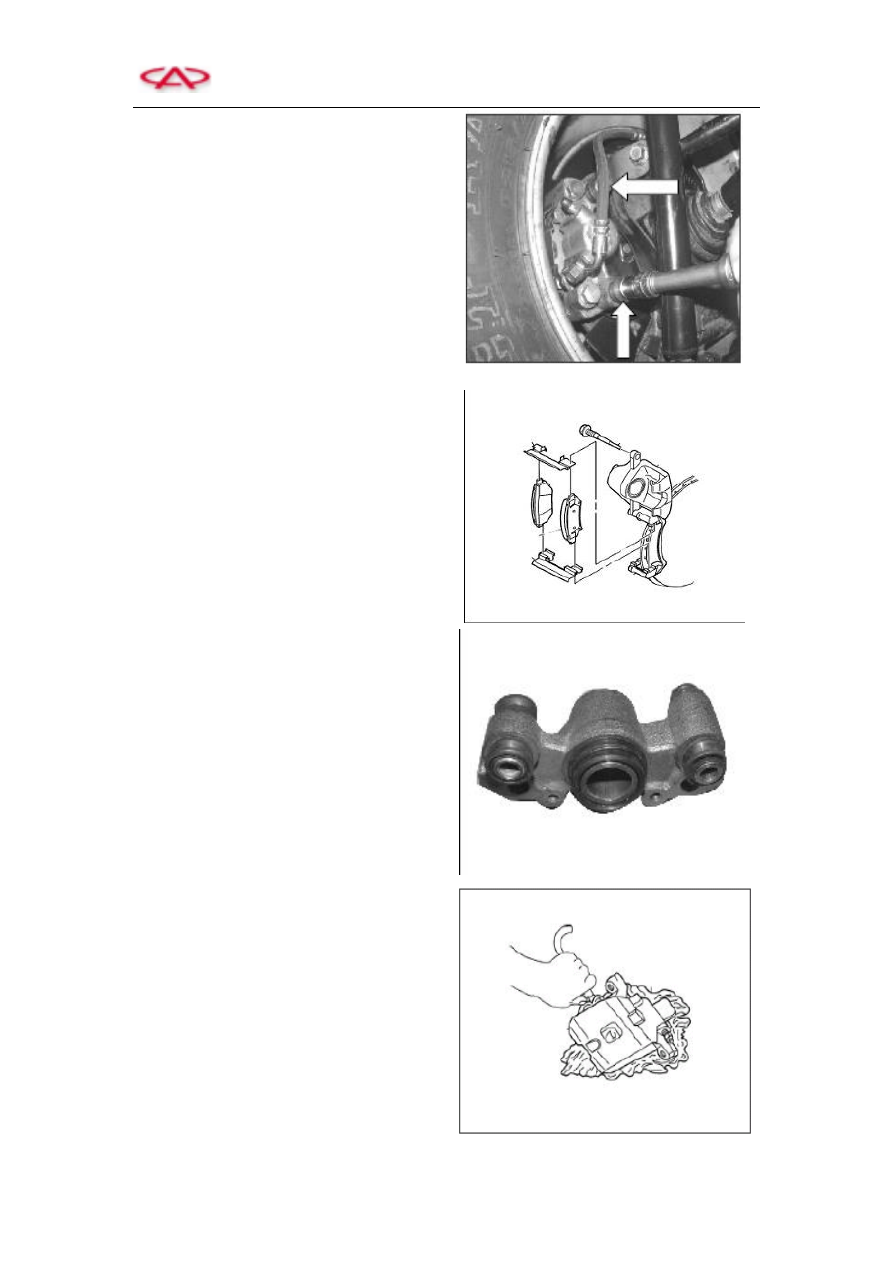

4)  Unscrew  the  fixing  bolt  of  brake  caliper

and pull out brake caliper outward.







5)  Remove the brake lining



Note:  mark  the  linings  that  have  been

undergone  running  in.    Never  replace  brake

disc  if  brake linings have side wear.    Never

replace  brake  lining  only  if  the  thickness  of

brake  disc  is  equal  or  less  than  minimum

thickness.  Pay  attention  to  the  minimum

thickness  of  brake  lining,  and  then clean  the

brake  lining.    Never  apply  grease  to  the

back plate of brake lining.





6)  Check the damage status of dust seal ring

and  replace  it  if  necessary.    Clean  the

contact  surface  of  the  brake  piston,  and

apply thin muffle grease on it.



Note:  dust  seal  ring  shall  not  contact  muffle

grease to prevent from expansion. To prevent

from  severe  vehicle  body  damage  due  to

piston  flying  off,  never  put  finger  before

caliper piston to attempt to seize or protect it

when using compressed air.



7)  Remove piston



Blow  compressed  air  into  the  caliper  inlet,

then  the  piston  will  be  pulled  out  of  piston

shield.



T11 Service Manual                                        Chassis System







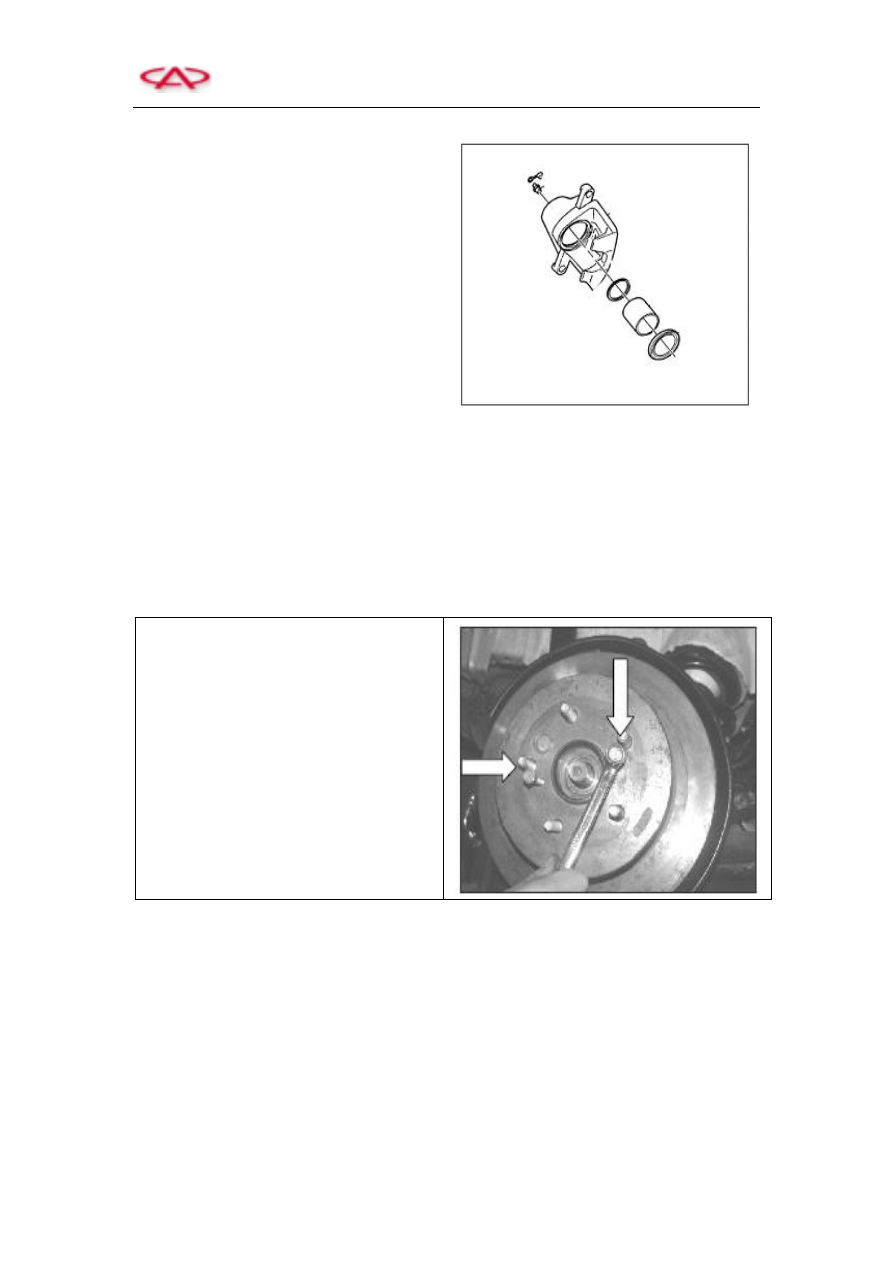

8)  Inspect the piston to see whether there are

scratch,  crack,  erosion,  plating  wear  or

damage, etc. And replace it if necessary.



Hint:  The  installation  procedure  of  lining  is

opposite to that of removal!





3. Replacement of Rear Brake Disc

ⅰRemoval

1)  Remove the tire.

2)  Loosen  the fixing  bolt of  brake caliper  assembly, then remove the brake caliper  and tie it to

one side.

Hint: keep brake lines connectted.

3)  Use  two  bolts  to  tighten  it  to  the  brake

disc  through  two  preset  holes,  and  then

remove the brake disc.









Caution:  never  knock  the  friction  ring  via  a  hammer  or  equivalences  when  removing  the  brake

disc.

ⅱInstallation

Replace the fixing bolts of brake disc. And thoroughly clean the contact surface of wheel hub, and

then  eliminate  the  erosions  if  necessary.    Uneven  contact  surface  will  result  in  brake  disc

deformation!

Caution: Never perform surface finishing for brake disc for the purpose of solving the following

troubles.

T11 Service Manual                                        Chassis System





□  Brake noises, for example, roar or squeal
□  Undue wear of brake lining
□  Brake disc surface erosion
□  Brake disc fading

Only under the circumstances of one or a combination of the following items can the brake disc is

subject to surface finishing:

□  Grave scratches on brake disc surface and the depth exceeding specification.
□    Brake jump due to the following conditions:

–  Transverse jump exceeds limit.
–  The thickness deviation of brake disc exceeds specification.
–  Erosion or pitting penetration exceeds brake disc surface.

Remark: Please refer to the overhaul of front brake disc to inspect the brake disc.



4. Rear Brake Parts

1) Inspection and maintenance

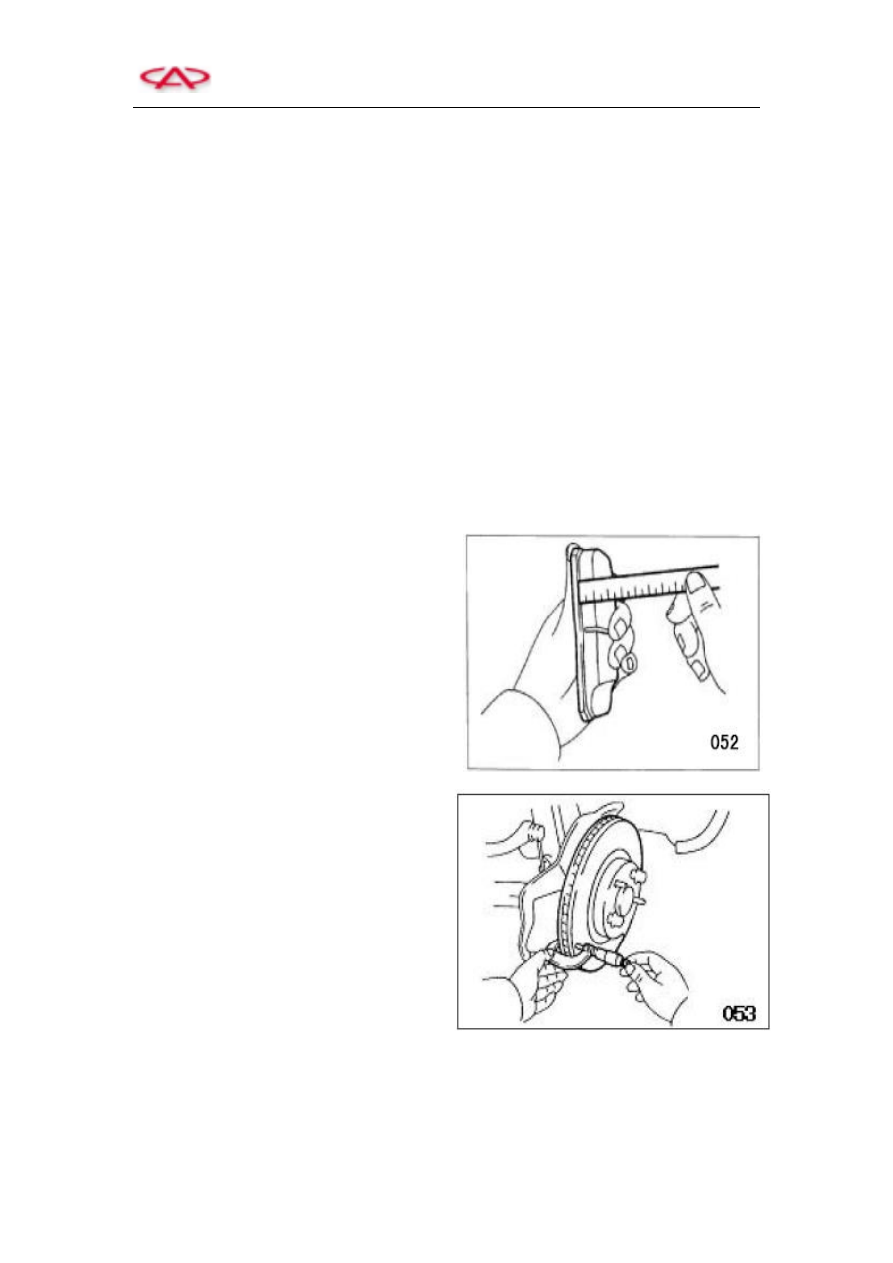

a.  Measure the thickness of brake lining pad.



Measure the thickness of brake lining pad via

ruler. If the thickness of lining pad is less than

or  equal  to  minimum  value,  or  the  wear  is

severely  non-uniform,  the  lining  pad  shall  be

replaced.







b.  Measure the thickness of brake disc.



If the brake disc thickness is equal or less than

minimum  thickness  value,  please  replace  the

brake  disc.    If  there  is  scratch  or  irregular

wear on the brake disc, the brake disc shall be

grinded  and  finished  via  machine  tools  or

even replaced.













T11 Service Manual                                        Chassis System





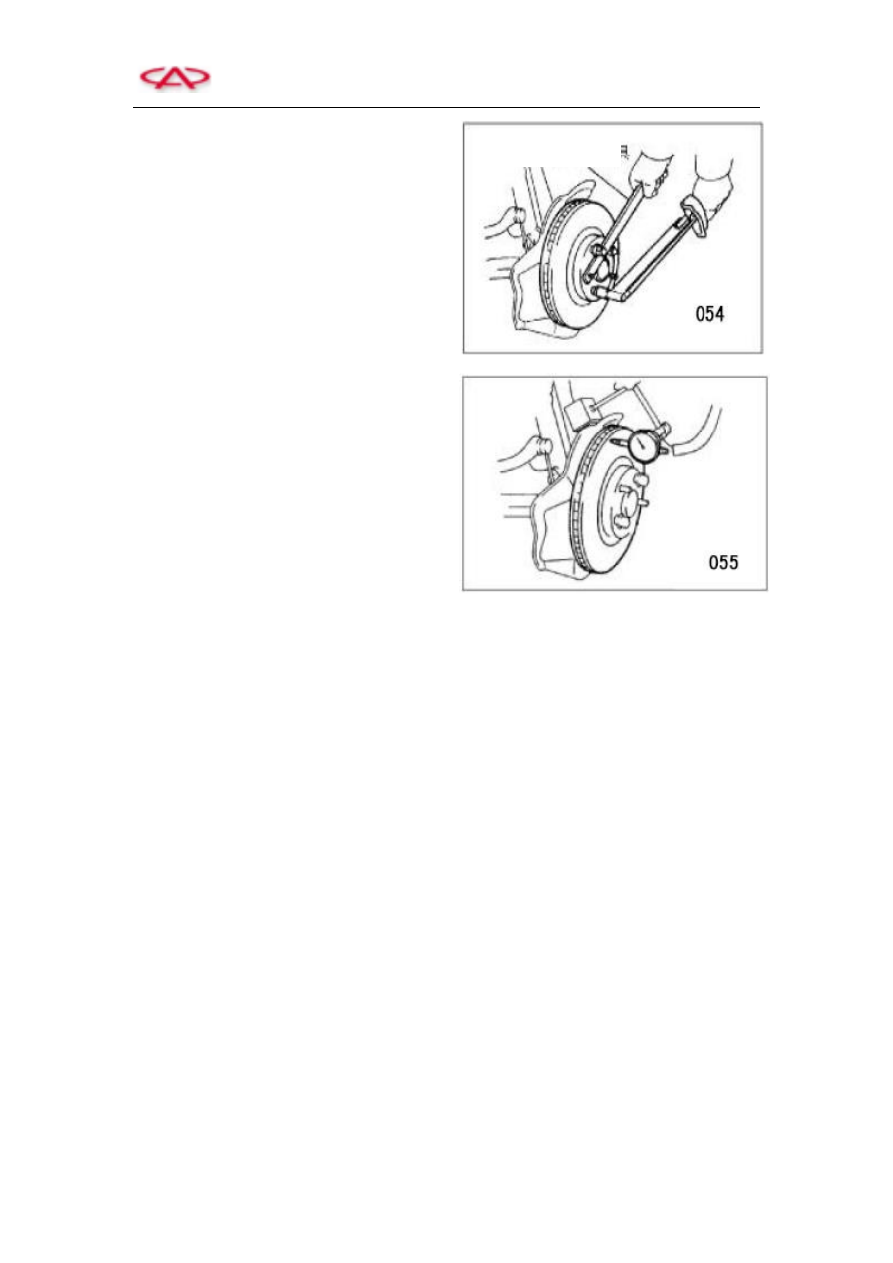

c.  Measure the run-out of brake disc.



(a)  Tighten  the  brake  disc  via  two  hub

nuts.



Hint:  special  tools  shall  be used  to  clamp  the

brake disc when measuring the run-out value.

Torque: 120N.m



(b)  Measure  the  run-out  value  of  brake

disc  via  micrometer  at  the  location

where  is  10mm  away  from  disc

exterior  margin.  If  the  run-out  value

of  brake  disc  is  equal  or  more  than

the maximum value, inspect the axial

clearance  of  bearing  and  the  run-out

of  vehicle  axle  wheel  hub.    If

bearing  free  play  and  the  run-out  of

vehicle  axle  and  hub  are  in  good

condition, adjust the run-out value of

brake disc.











































Special Tool
