Chery T11 Service Manual



Body and Accessories





-70-



Crosssection C4-C4, requirements on clearance and levelness.



Crosssection C5-C5, requirements on clearance and levelness.





Right  section  of
rear bumper

Rear

back

door

Middle

section

of rear bumper

  Rotation

Rear
headlight

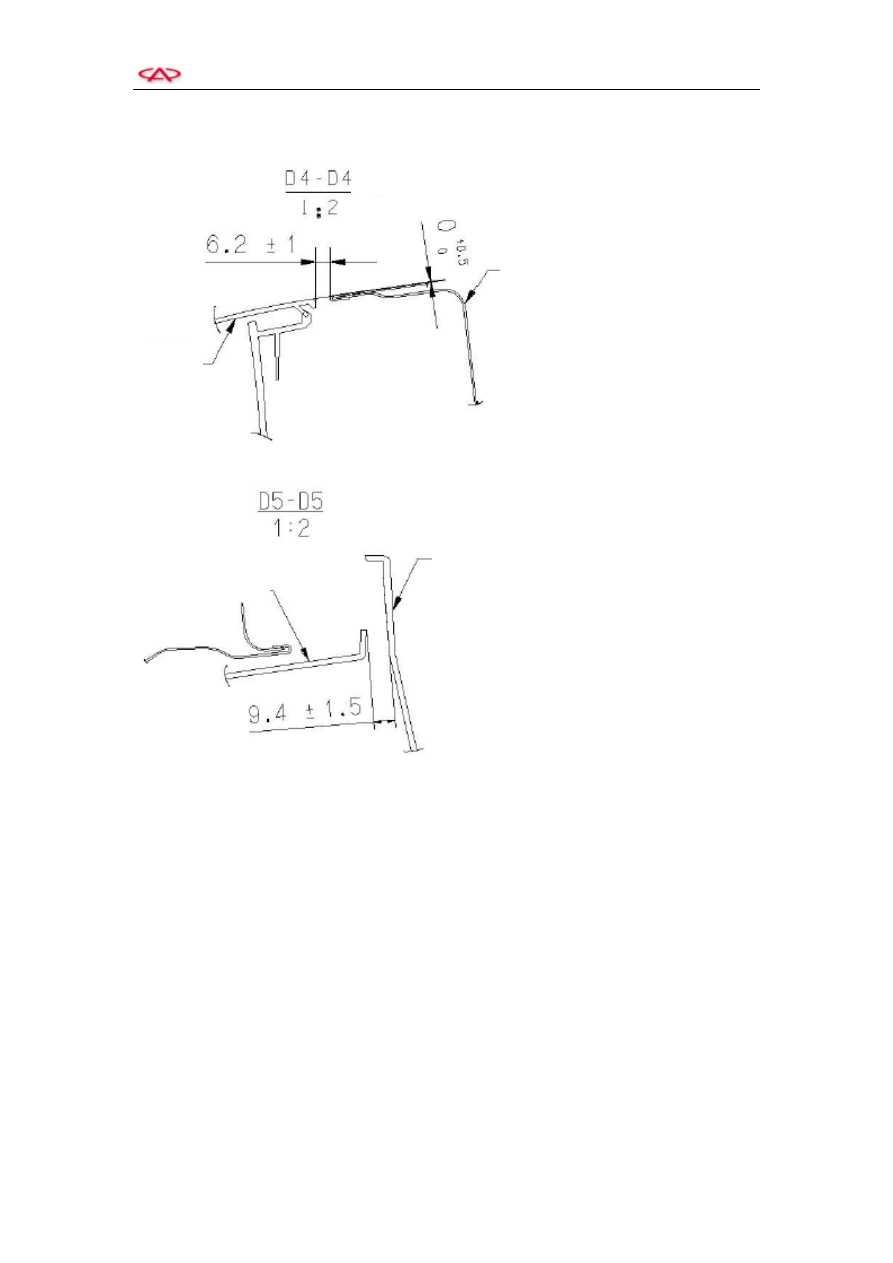

T11 Service Manual                                        Chassis System













Chapter  Ⅲ





Chassis System





















































T11 Service Manual                                        Chassis System







Section

Ⅰ  Brake System

ⅠTechnical Parameters of Brake System

1. Front Brake

1)  Specification

Application

Specification

Piston diameter of brake caliper

57mm

Brake disc diameter

265mm

Min. thickness of brake disc

23mm

Brake disc thickness (new)

25mm

Maximum jump

0.1mm

Thickness of front brake lining

17.8mm

Thickness of rear brake pad

14mm



2)  Fastener Tightening Specification

Brake caliper guide bolt

31～38Nm

Brake caliper locating bolt

120～128Nm

Bleeding screw

9～11Nm

Dust board bolt

6.5～8.5Nm

Locating bolt (brake disc)

6～12Nm



2. Rear Brake

1)  Fastener Tightening Specification

Locating stay bolt of brake caliper

60～66N.m

Locating stove bolt of brake caliper

60～66N.m

Brake caliper guide bolt

80～110N.m

Bleeding screw

9～11N.m

Retaining nut of bearing

73～83N.m

Fastening bolt of hand brake fasteners

6～12N.m



2)  Specification

Nominal brake disc diameter

303mm

Brake disc thickness

9mm

Min. thickness of brake disc

7mm

Thickness of brake pad

15mm

Min. thickness of brake pad

7mm

Thickness of brake lining

2.5mm

Min. thickness of brake lining

1.5mm



T11 Service Manual                                        Chassis System





Ⅱ  Front Brake

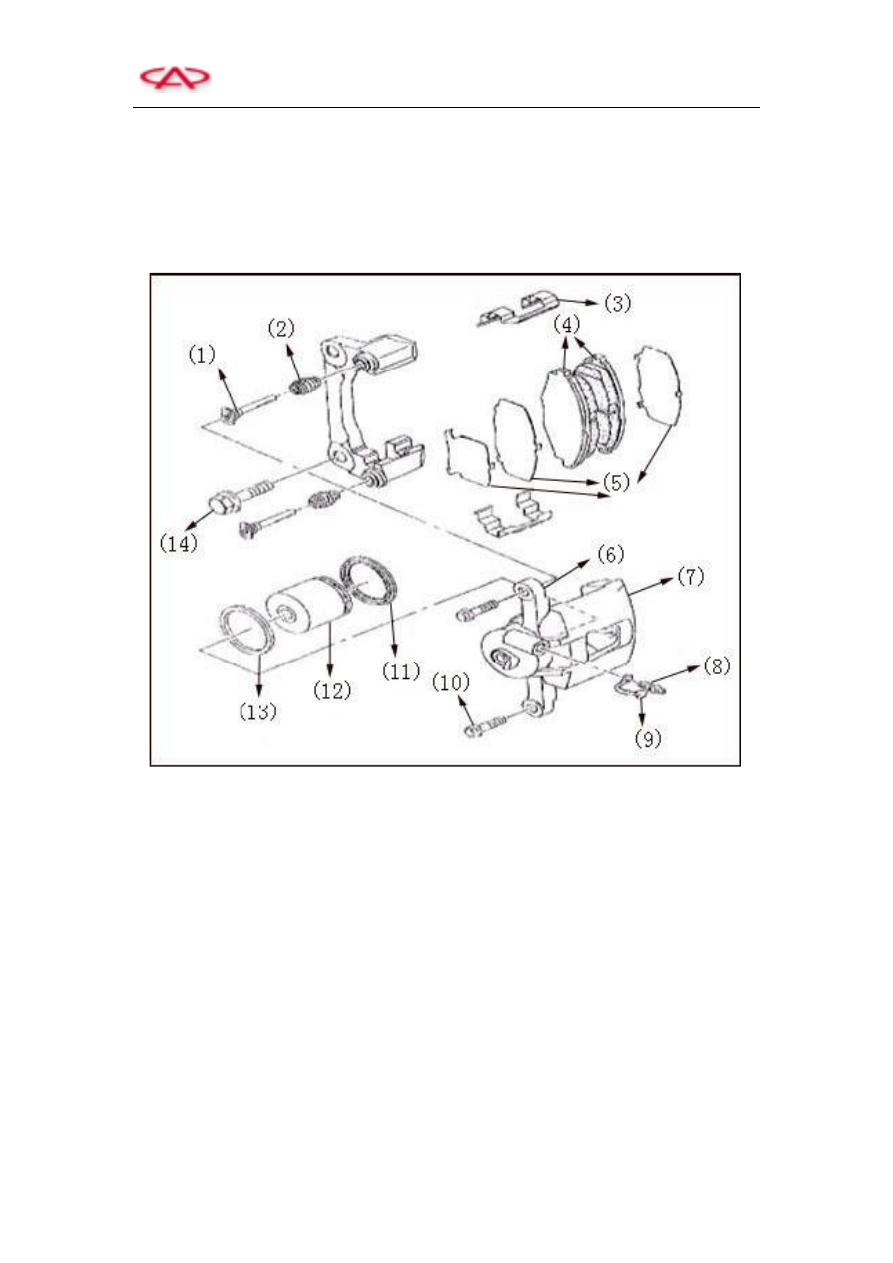

1. Structural Drawing of Adjusting Caliper

The brake caliper assembly consists of brake caliper body, brake caliper bracket, bleeding screw,

dust  cover,  piston,  piston  dust  cap,  piston  seal  ring,  rack  shim,  locating  guide  rod,  brake  lining

assembly, lining damper, dust cap and bracket, etc.





(1) Locating guide rod

(8) Bleeding screw

(2) Dust cap

(9) Dust cover

(3) Rack gasket

(10) Connecting bolt of brake caliper body

(4) Brake lining assembly

(11) Piston dust cap

(5) Lining damper

(12) Piston

(6) Brake caliper bracket

(13) Piston seal

(7) Brake caliper body

(14) Fixing bolt of brake caliper bracket
