Chery Tiggo T11 LHD. Manual - part 15

Chery T11 Service Manual



Body and Accessories





-58-

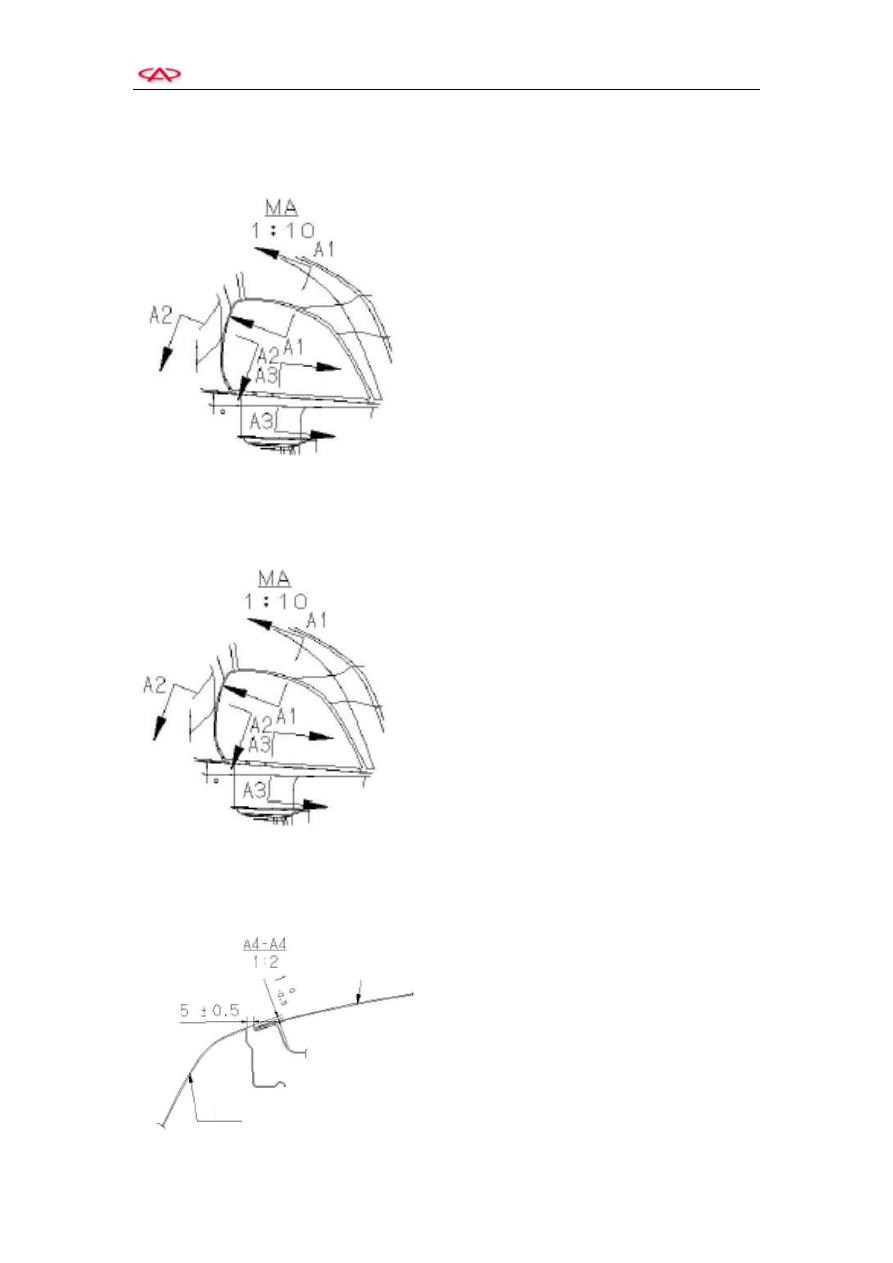

Crosssection A2-A2, requirements on clearance and levelness.







Crosssection A3-A3, requirements on clearance and levelness.







Crosssection A4-A4, requirements on clearance and levelness.





Fender

Engine hood

Chery T11 Service Manual



Body and Accessories





-59-

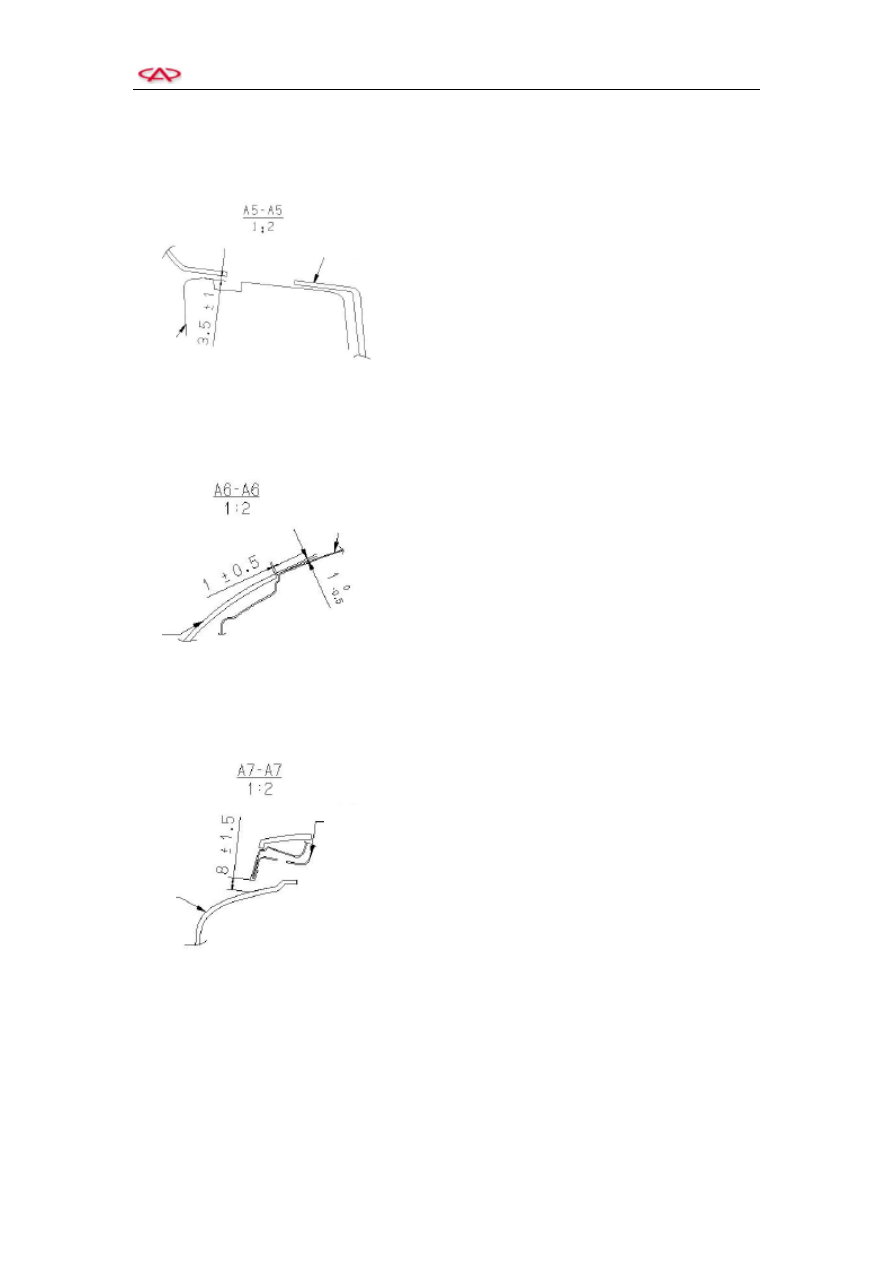

Crosssection A5-A5, requirements on clearance and levelness.







Crosssection A6-A6, requirements on clearance and levelness.







Crosssection A7-A7, requirements on clearance and levelness.





Fillet

Engine hood

Rotation

Turning light

Cover

Engine hood

Front bumper

Chery T11 Service Manual



Body and Accessories





-60-

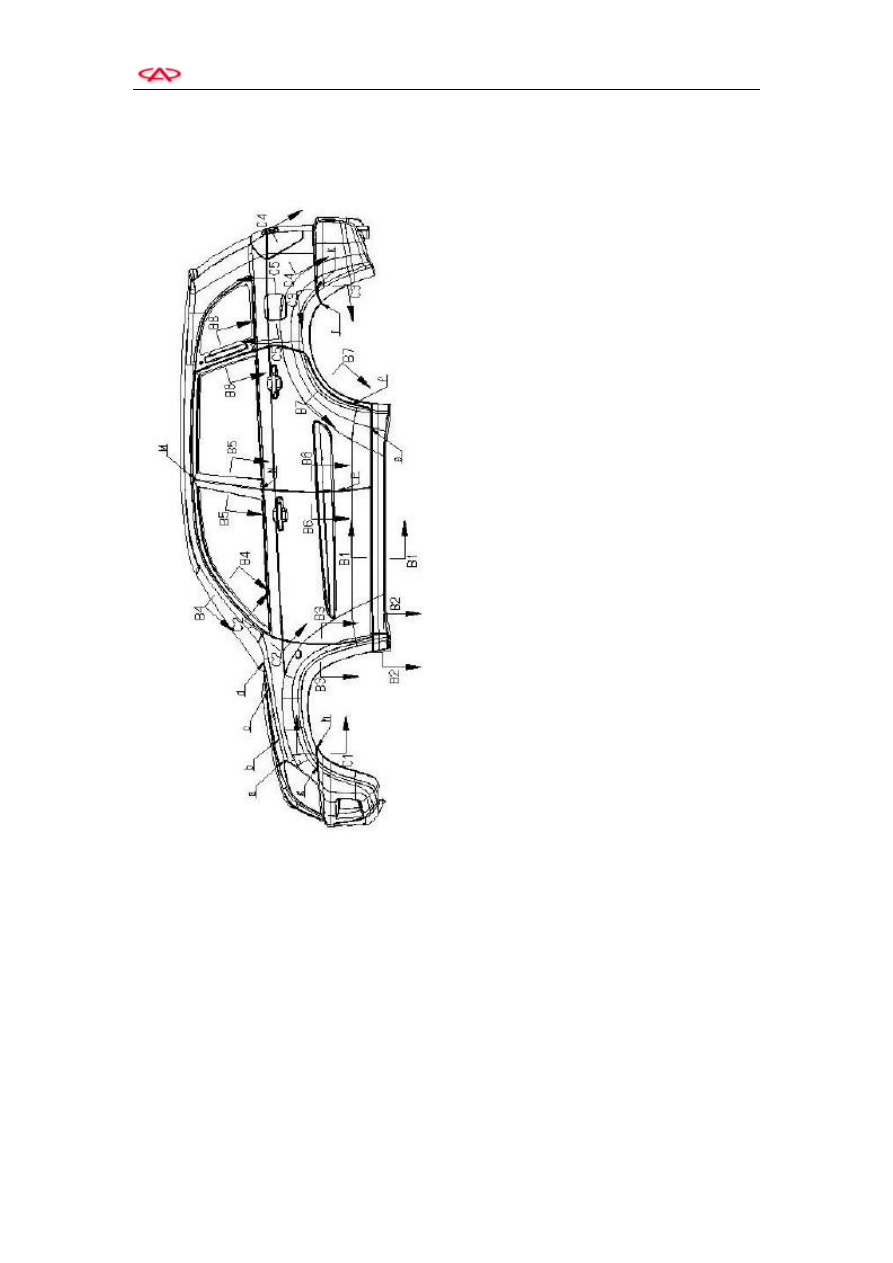

5. Dimension of Body

Side View



Chery T11 Service Manual



Body and Accessories





-61-

Where:    The levelness from point a to b shall be evenly changed from 0 to 1, and the levelness

from point c to b shall be evenly changed from 1 to 0.

The clearance from point f to c shall be evenly changed from 6 to 7, and the levelness
from point g to h shall be evenly changed from 1 to 0.





The levelness from point k to j shall be evenly changed from 0 to 1.

The  tolerance  of  clearance between  front  and  back  doors  at  MN,  NP  sections  shall  be
within 1.2mm.

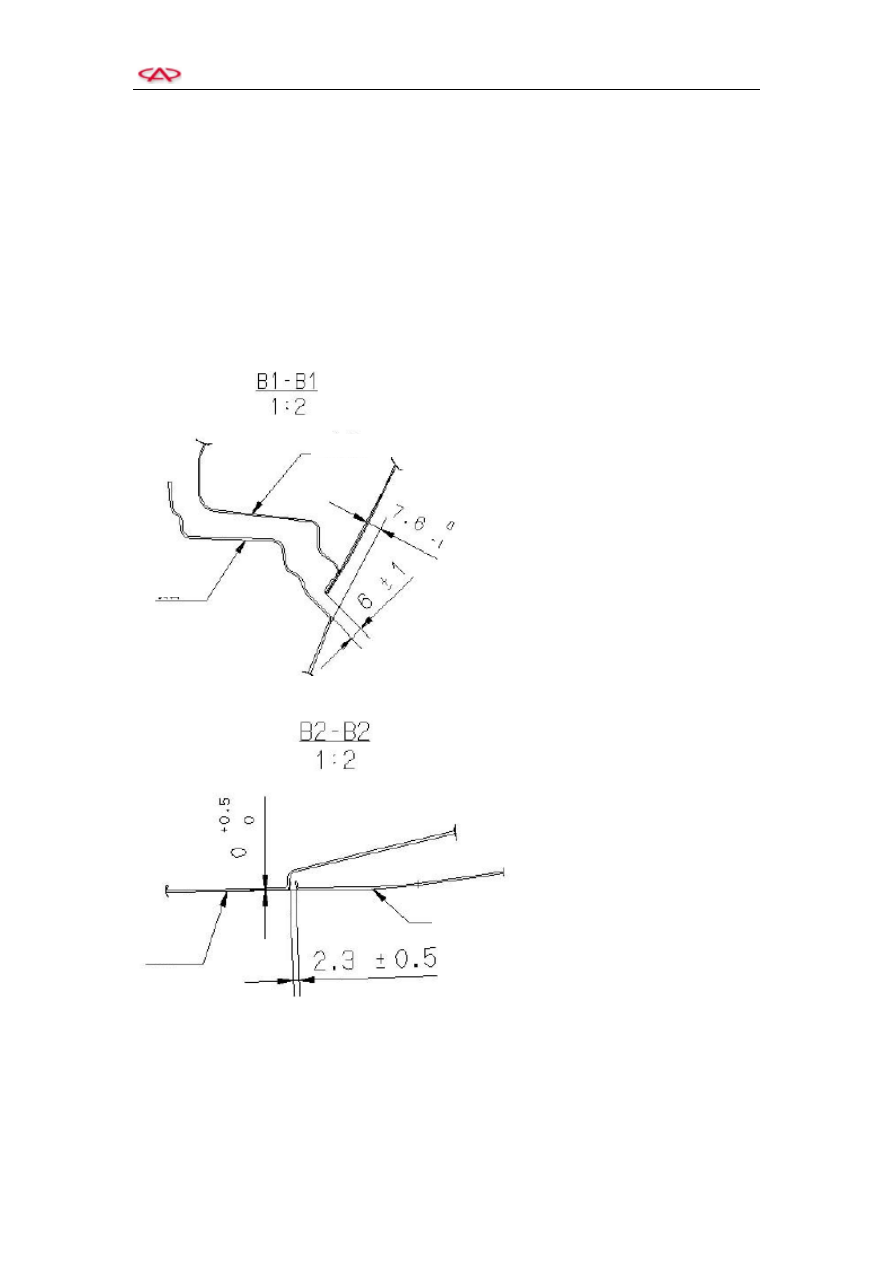

Crosssection B1-B1, requirements on clearance and levelness.





Crosssection B2-B2, requirements on clearance and levelness.




Fender

Side wall

Side wall

Front rear door
