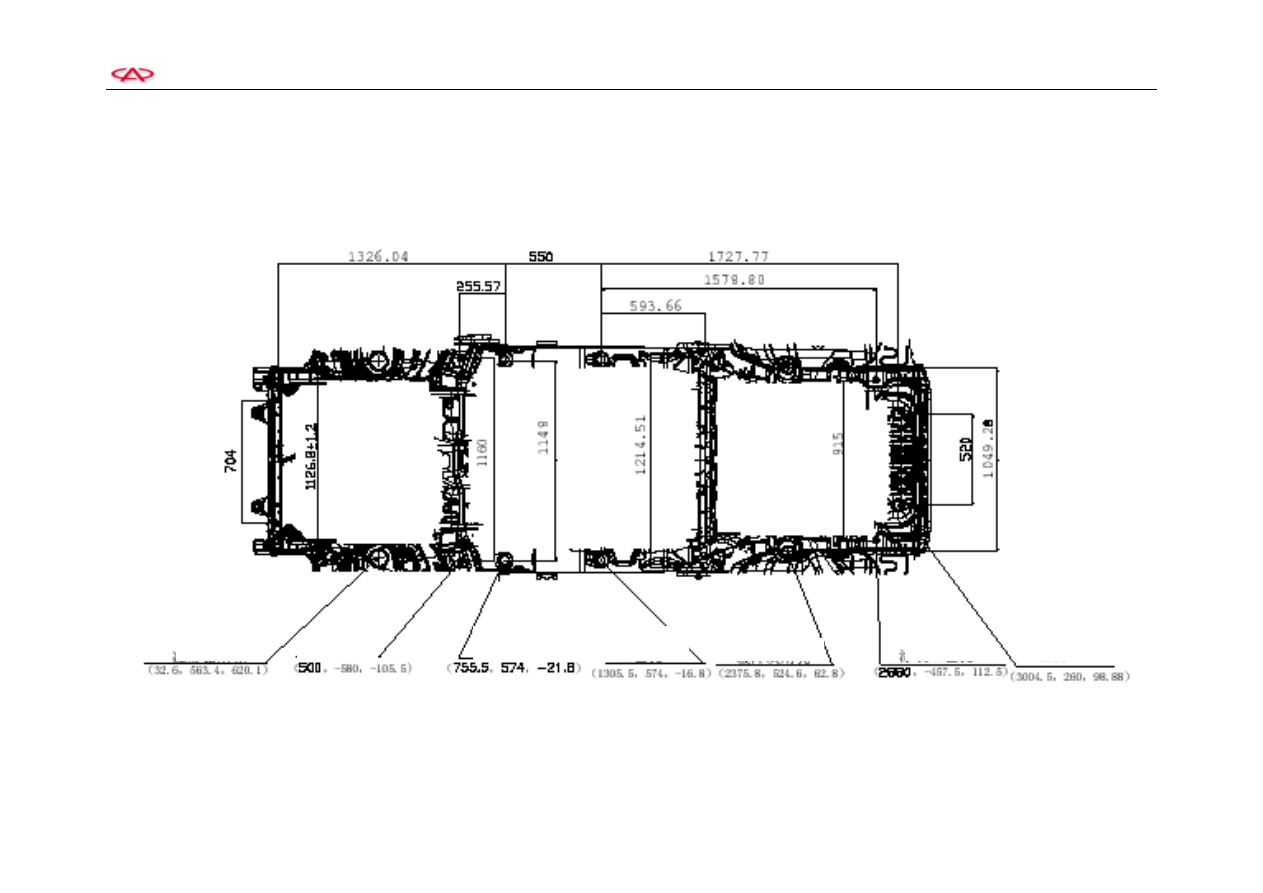

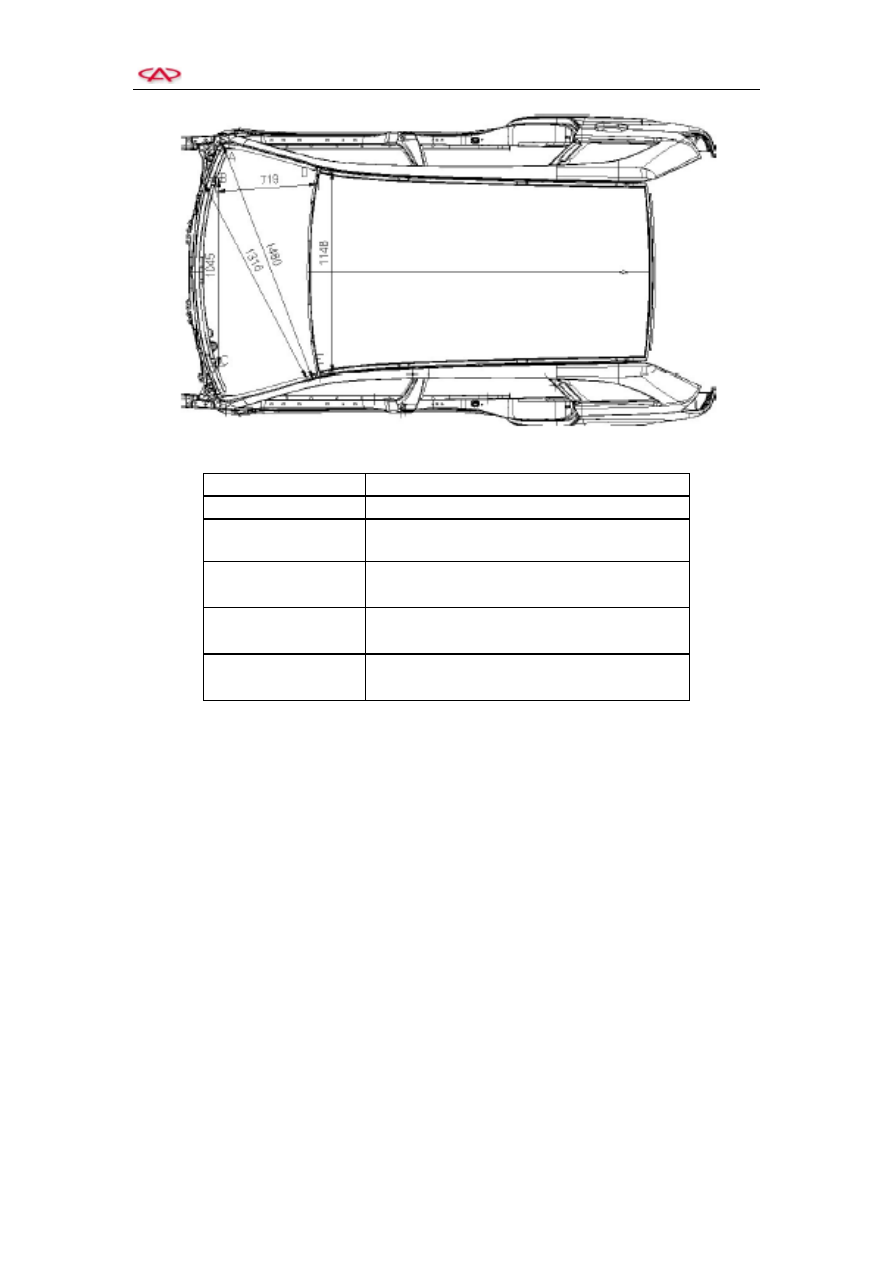

Diagonal distance of front windscreen


BC



Distance between feature point and upper beam of
front windscreen


BE



Distance between feature point and left upper
corner of front windscreen


BD



Distance between feature point and right upper
corner of front windscreen


DE



Distance between right and left upper corner of
front windscreen












Chery T11 Service Manual



Body and Accessories





-55-



3. Service and Replacement of Fender

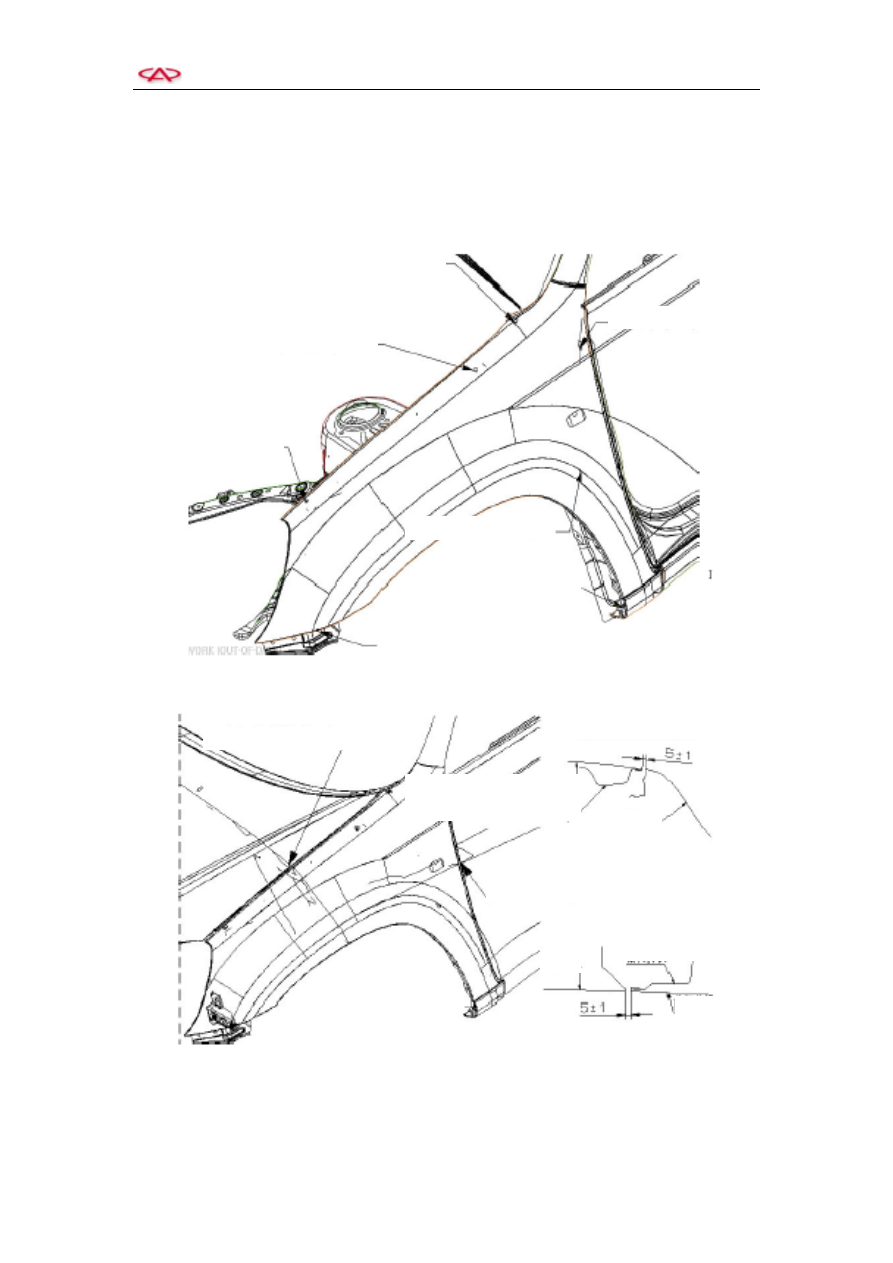

1)  The fender is furnished with 7 fixing bolts tightened in the torque of l0Nm, and installed at the

palce as shown in the figure below:









Fender installation point 1

Fender installation point 4

Fender installation point 2

Fender installation point 3

Fender installation point 5

Fender installation point 6

Fender installation point 7

Gap match with engine hood

Sketch  of  gap  match  with
engine hood

Inner plate of front door

Gap match with front door

Sketch  of  gap  match  with
front door

External plate of engine hood

    Inner plate of engine hood

External plate of front door

Fender

Fender

Chery T11 Service Manual



Body and Accessories





-56-









Absorber hole

Painting hole

Technique hole

Buffer block hole

Painting hole

Technique hole

Technique hole

Chery T11 Service Manual



Body and Accessories





-57-



4. Clearance and Levelness Requirements of Various Parts



Front View

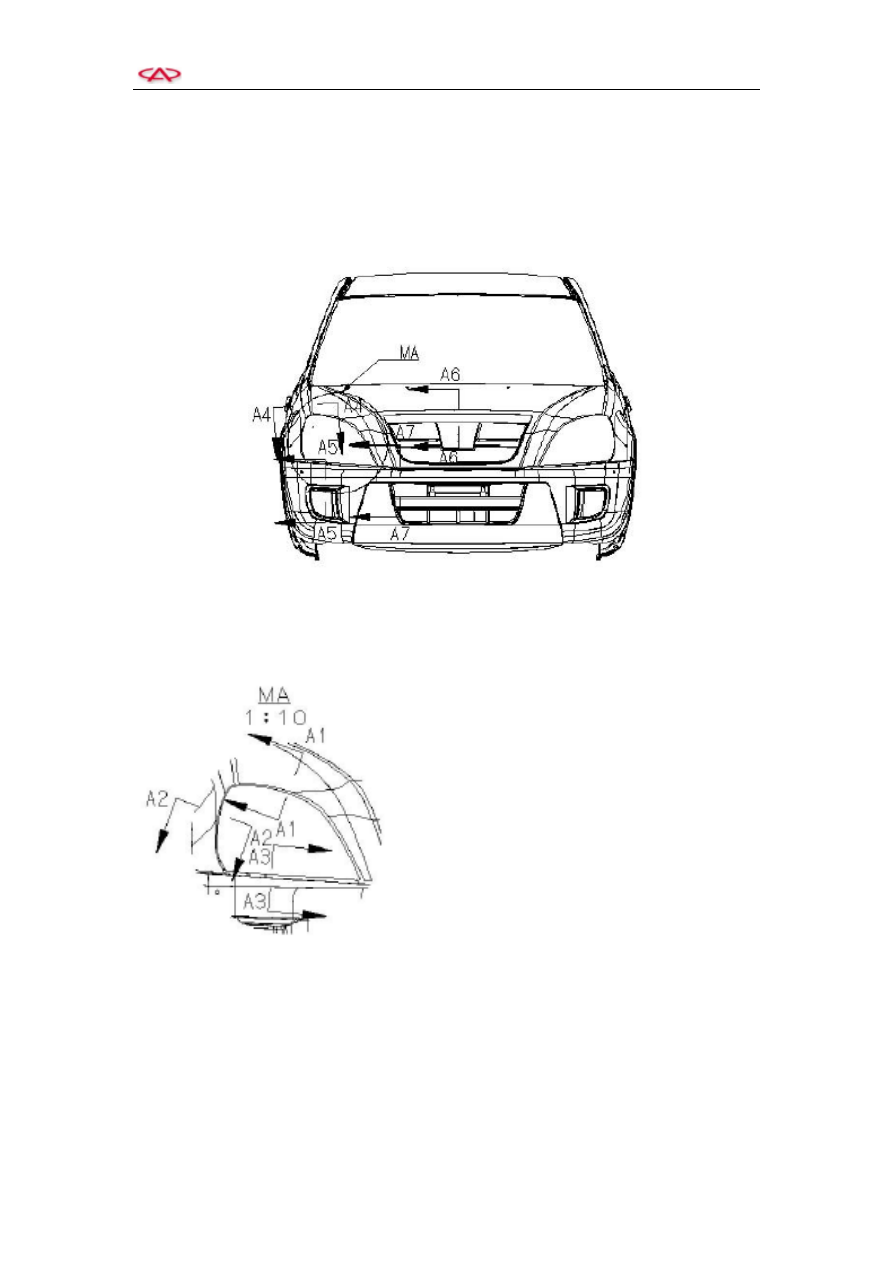

Crosssection A1-A1, requirements on clearance and levelness.
