Body and Accessories





-46-

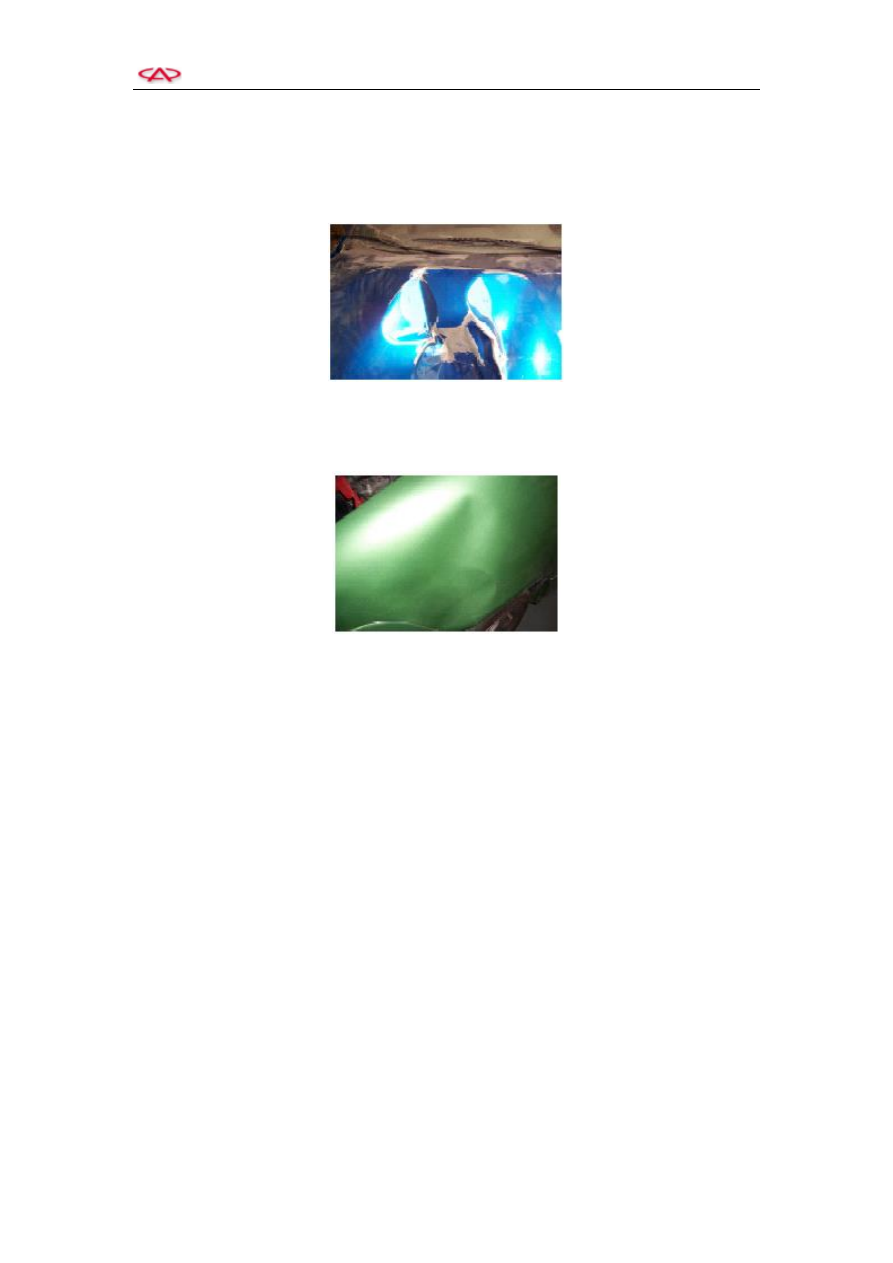

3)  Crack  or  rupture.  Due  to  the  repeated  action  of  stress  on  metal  plates,  places  with

stress concentration and weak structural point tend to be fatigue, hence be resulted in
crack, even rupture in the worst case.

4)  Sunkin  or  folding.  Sunkin  damage  is  of  elastic  or  plastic  deformation  resulted  from

collision or extruding between surfaces of door and cover.





5)  Bend or distortion. The damage is mainly of plastic deformation to the door and cover

due to overload in using or in case of collision.





Ⅱ  Basic Method for the Service of Door and Cover

Aimed at the above types of damages, techniques used for the service of door and cover  mainly
include sunkin truing, flame correction, welding, mending, and fold removing.



1. Sunken Truing

For  sunken  and  protruding  damage  on  the  external  plate  of  door  and  cover,  if  it  is  of  indirect
damage due to the damage of structural parts or reinforced bar, structural parts shall be corrected
firstly, then have the fold of external plate or sunken be corrected. If the rear side of metal plate
can be contacted, hand hammer, sizing block or key block, tommy bar, flat punching can be used
for the initial repair. For enclosed metal plate or places hardly can be contacted, it can be repaired
by inertia hammer, pointed hammer and so on.

The following methods for sunken truing are often used:

(1) Sunken truing by sizing block or hand hammer. Sizing block together with hand harmmer to
hammer  the  metal  plate  is  a  method  often  used.  Both  sides  of  the  truing  metal  work  shall  be
accessable by portable sizing block. Sizing block can be used as support for the hand hammer in 2
ways:



Chery T11 Service Manual



Body and Accessories





-47-

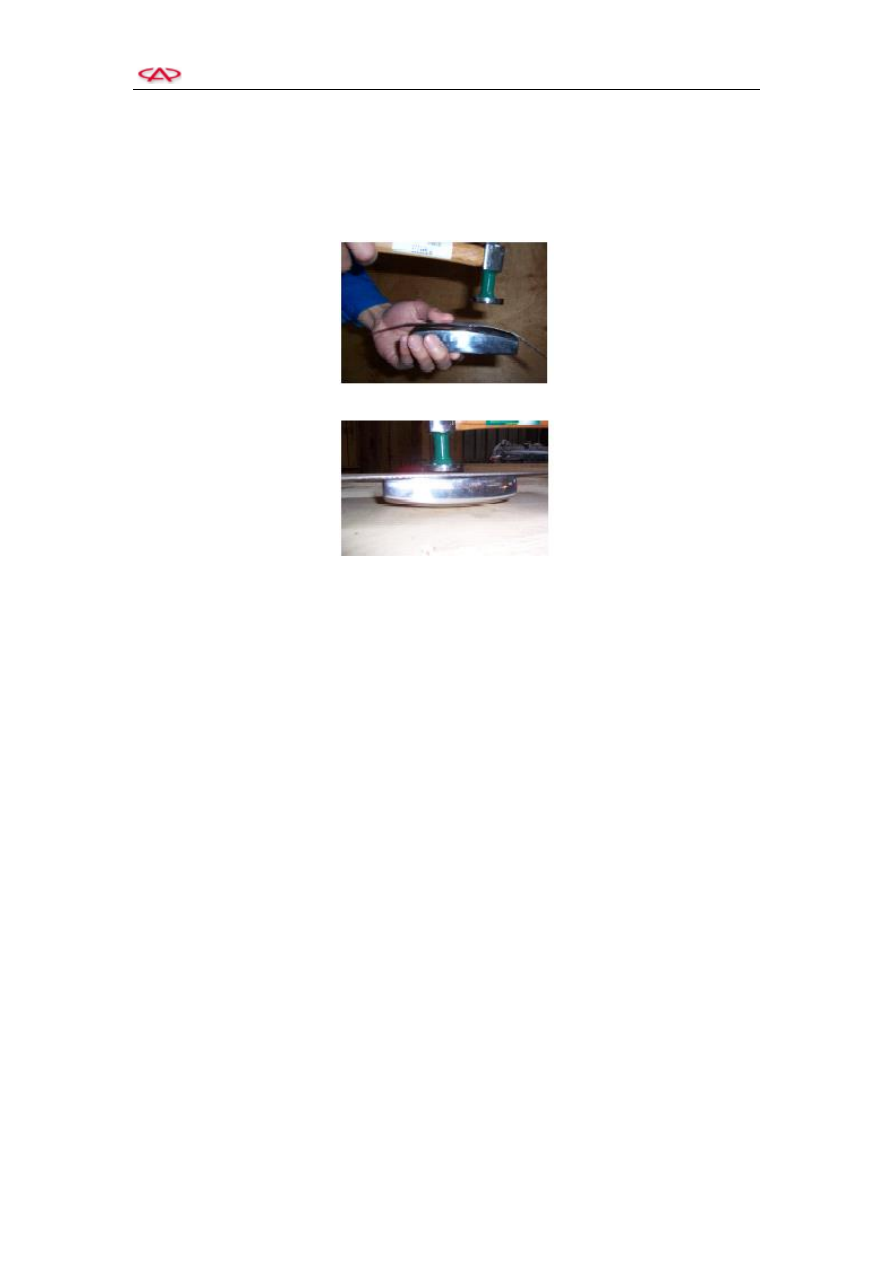

① Hammering  on  sizing  block  by  hand.  This  method  is  suitable  for  the  truing  of  small,

shallow  sunken  and  fold.  When  hammering  on  sizing  block  by  hand,  the  sizing  block  shall  be
placed  on  the  back  of  the  metal  plate  and  held  by  hand  tightly,  and  start  to  hammer  from  the
protruding  in  front.  Hammering  on  the  protruding  will  cause  the  metal  plate  to  shrink  and
gradually be levelled.







② Hammering on places outside the sizing block by hand. This method is to place the sizing

block at the lowest point of sunken metal plate, and hammer on the adjacent high point by hand.



Normally when truing the sunken area by hammer and sizing block, the protruding side of metal
plate will be hammered, and the other side is padded by sizing block. First hammered by wooden
hammer  for a rough shaping, then conduct truing by iron  hammer  (See Fig  7). For large area of
sunken,  sizing  block  shall  be  placed  at  the  place  with  slamp  sunken,  and  hammered  on  places
protruding high. Wooden hammer and iron hammer shall be used in turn according to the actual
situation.



(2) Repair the sunken by shaping key or tommy bar. Shaping key and tommy bar are manual tools
often adopted for the repairing of door and cover too, which can be custom made according to the
feature of body. These tools can be extended into limited space in the interlayer of door and cover
to lift the sunken area. This method is suitable for sunken area inside a narrow interlayer of door
and  cover  where  sizing  block  and  hammer  are  not  accessable.  Shaping  key  can  also  be  used  as
sizing block to radiate the striking force in a large area.



(3) Eliminate sunken area by sunken puller. Sunken puller is applied to the inner side of the metal
plate  to  repair  shallow  sunken  area  which  hardly  accessable  by  other  tools.  There  are  two
operation methods often adopted by sunken puller:

Chery T11 Service Manual



Body and Accessories





-48-





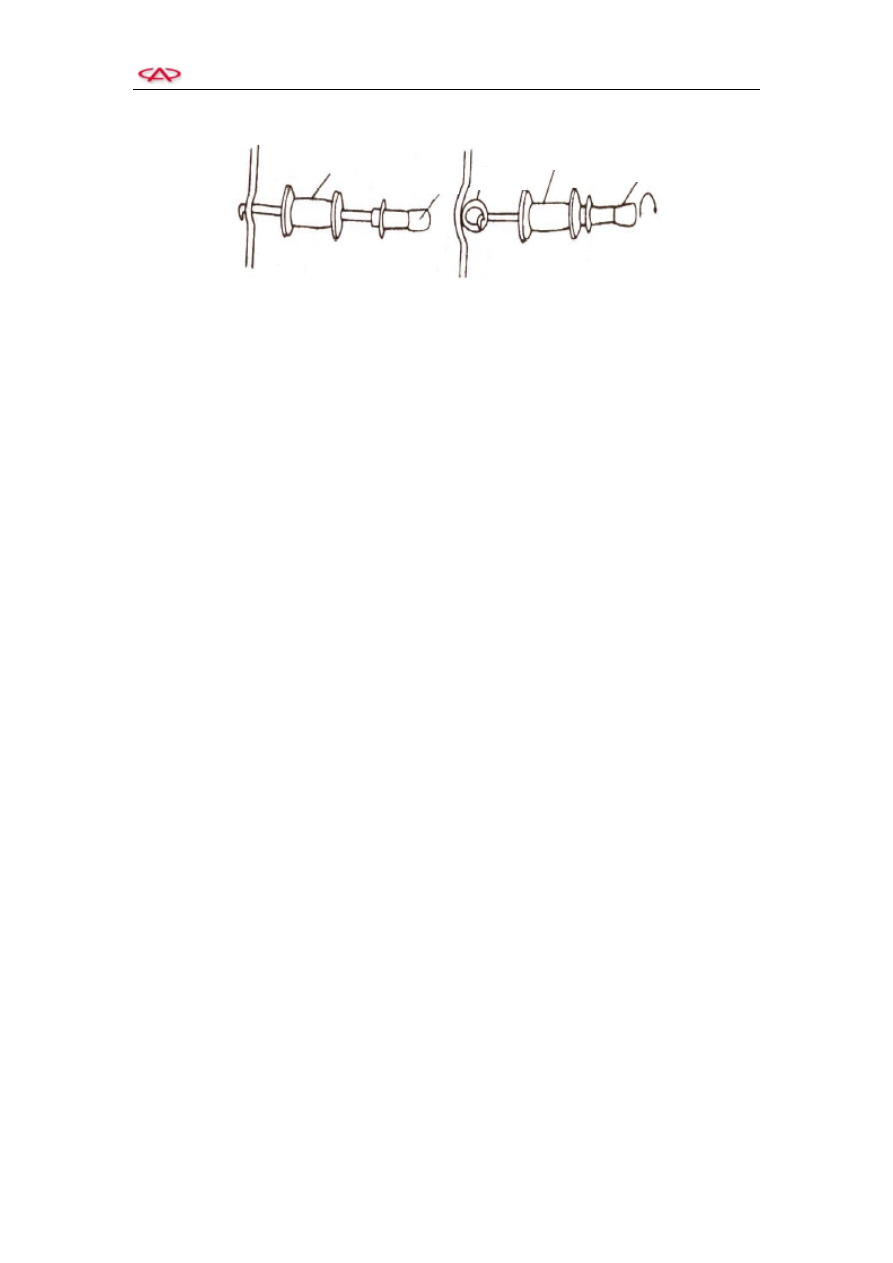

One  is  called  hole-drilling  method.  Namely  to  drill  a  hole  at  the  sunken  place  by  portable  drill,
then insert a pull rod with thread or hook at the top into the borehole, to draw back the sunken area
slowly by moving the inertia hammer on the metal pull rod and repeated bumping on the handle.
More than one small hole can be drilled in case of necessary. When the sunken area is levelled, fill
these holes by soldering, and have it polished.



Another way is of electrode welding. Namely to weld a pin or mat to sunken area by special spot
welding machine, then install a puller on the pin or mat to pull the sunken plate outward till it is
levelled. More than one pin or flat mat can be welded based on the actual situation to pull out the
sunken area gradually. Finally, break the pin or mat and have the scar polished by grinder. Drilling
on  metal  plate  can  be  avoided  in  this  method,  potential  erosion  is  eliminated,  hence  it  is  widely
adopted.



2. Restoration of Stretched Part

The  sunken  area  of  stricken  metal  plate  is  often  stretched  out.  Correct  operation  during  the
repairing sometime still can’t ensure the complete restoration of stretched part, therefore, heating
shrinkage is often needed to achieve perfect truing.

(1)  Heating  position  and  flame  energy.  The  effect  of  flame  correction  is  relied  on  the  heating
position  and  flame  energy,  different  heating  position  will  result  in  different  effect  for  the
correction.  The  heating  position  shall  be  at  the  place  with  the  maximum  deformation  and  the
longest stretch, namely the outside of the bending deformation of material. Different flame energy
will  also  result  in  different  effect  for  the  correction.  Higher  energy,  faster  heating,  and
concentrated heat will result in sdtronger shrinkage. For mild steel plate, heating up to cherry red
(600C~ 800C) will be enough.



(2) Way of heating. Heating methods often used for flame correction in body service include:

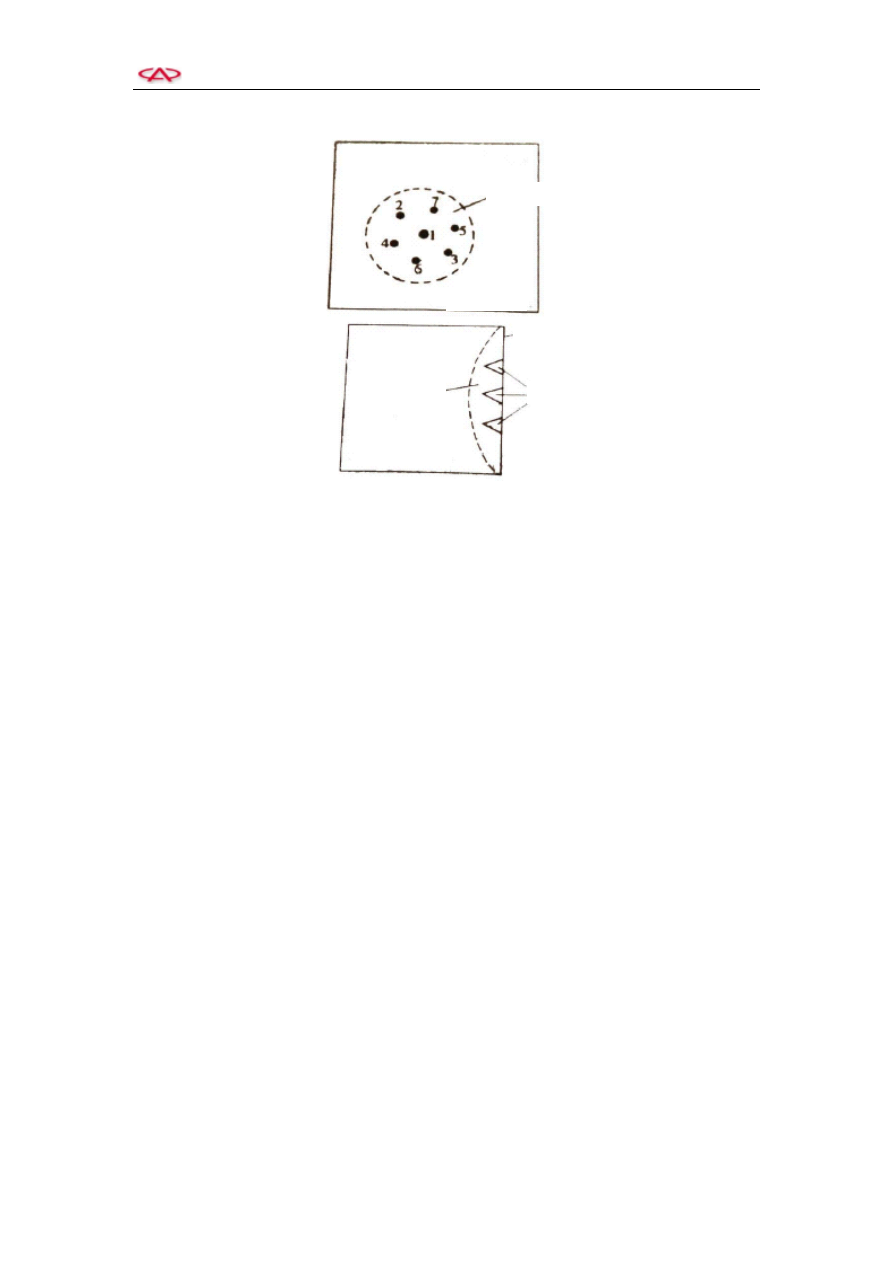

① Spot  heating,  namely  that  the heating  area is at  a spot  within  a  specific diameter,  which

normally  at  1530mm.  One  or  more  spots  can  be  heated  during  the  correction  according  to  the
deformation  of  metal  plate.  Spots  will  be  distributed  in  cinquefoil,  which  is  often  adopted  to
shrink protruding located in the middle of faceplate.

②Triangle heating, namely  that the heating area is of a triangle, which is often adopted for

strip material as well as the correction of edge deformation.

Inertia Hammer

Inertia Hammer

Handle

Handle

Flat Mat

Chery T11 Service Manual



Body and Accessories





-49-





                  Triangle heating

(3) Cold shrinkage method. When the metal plate is removed from flame, proper cooling method
shall  be  adopted  based  on  the  stretching  degree  of  metal  plate  as  different  cooling  method  has
different shrinkage.



① Natural cooling. Namely  to cool it down naturally in ambient environment. It is suitable

for deformation with small shrinkage.



② Water cooling. To cool down rapidly by covering the heating area with wet cotton cloth,

the  shrinkage  of  steel  plate  is  much  higher  than  natural  cooling,  however  the  steel  may  be
embrittled.

③ Natural cooling together with hammering. It is often used together with hammer and sizing

block by swift hammering on the surrounding of heating area to enhance compressive stress and to
increase the shrinkage till the place is levelled. Wooden hammer is perferred for the hammering.
No excessive striking force is allowed so as to avoid that the metal plate is stretched again.



3. Mend by Replacing the Damaged Part

When the metal plate of door and cover is partially eroded or damaged to the extent which can’t
be repaired, it shall be mended by replacing the damaged part with updated part through welding.

The mend can be divided into sticking mend and replacing mend.

The technique procedure for replacing mend is as follow:

(1)Checkup the damage to define the scope of mend.

(2) Work out paper sample according to the defined scope of mend.

(3)  Prepare  the  material  from  metal  plate  according  to  the  paper  sample  with  proper  margin  for
machining.

(4)    Select  the  right processing  method  to  allow  the  replacing  part  have  identical  surface  shape
with the part to be cut off.

(5)    Clamp the replacing part to original place, mark the outline of the part to be cut off, cut it off
by  gas  cutting  or  ordinal  cut  according  to  the  actual  situation,  and  align  the  joint  of    repalcing

Spot heating

Stretched area

heating

Stretched area

heating

Heating position



Wave edge
