Chery T11 Service Manual



Body and Accessories





-42-


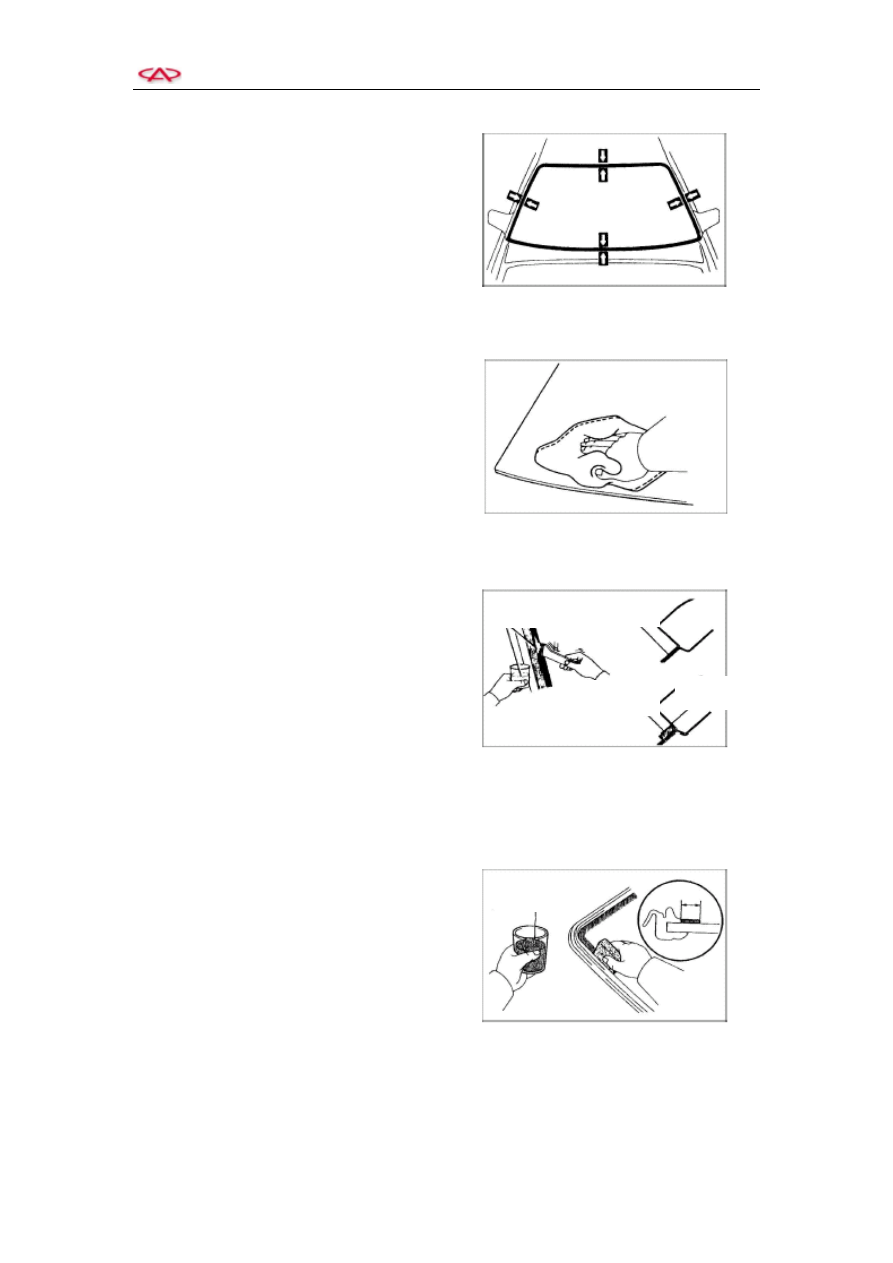

5) Positioning of the glass.

    Place the glass to the right position.

    Mark both the glass and the body.

    Remove the glass.









6) Clean the contact of the glass.

    Clean  any dirt on the perimeter surface with

detergent.

    Note:  Please  do  not  touch  the  surface  of

glass after cleaning.









7) Paint a layer of primer M at the contact with

body.

    Paint  a  layer  of  primer  M  at  the  surface  of

body with brush.

    Note:

    Please  wait  for  more  than  3  minutes  to

allow the primer drying up.

    Please do not paint on the adhesive.

    Please do not keep unsealed primer M for

future use.





8) Paint a layer of primer G at the contact with

glass.

    Paint a layer of primer G at the glass edge or

contact with brush or sponge.

    Wipe  it  out  with  clean  cloth  before  the

primer is drying up.

    Note:

    Please wait for at least 3 minutes to allow

the primer drying up.

    Please do not paint on the adhesive.

    Please  do  not  keep  unsealed  primer  G  for

future use.





Primer M

Primer M

Primer M

Adhesive

Primer G

Chery T11 Service Manual



Body and Accessories





-43-

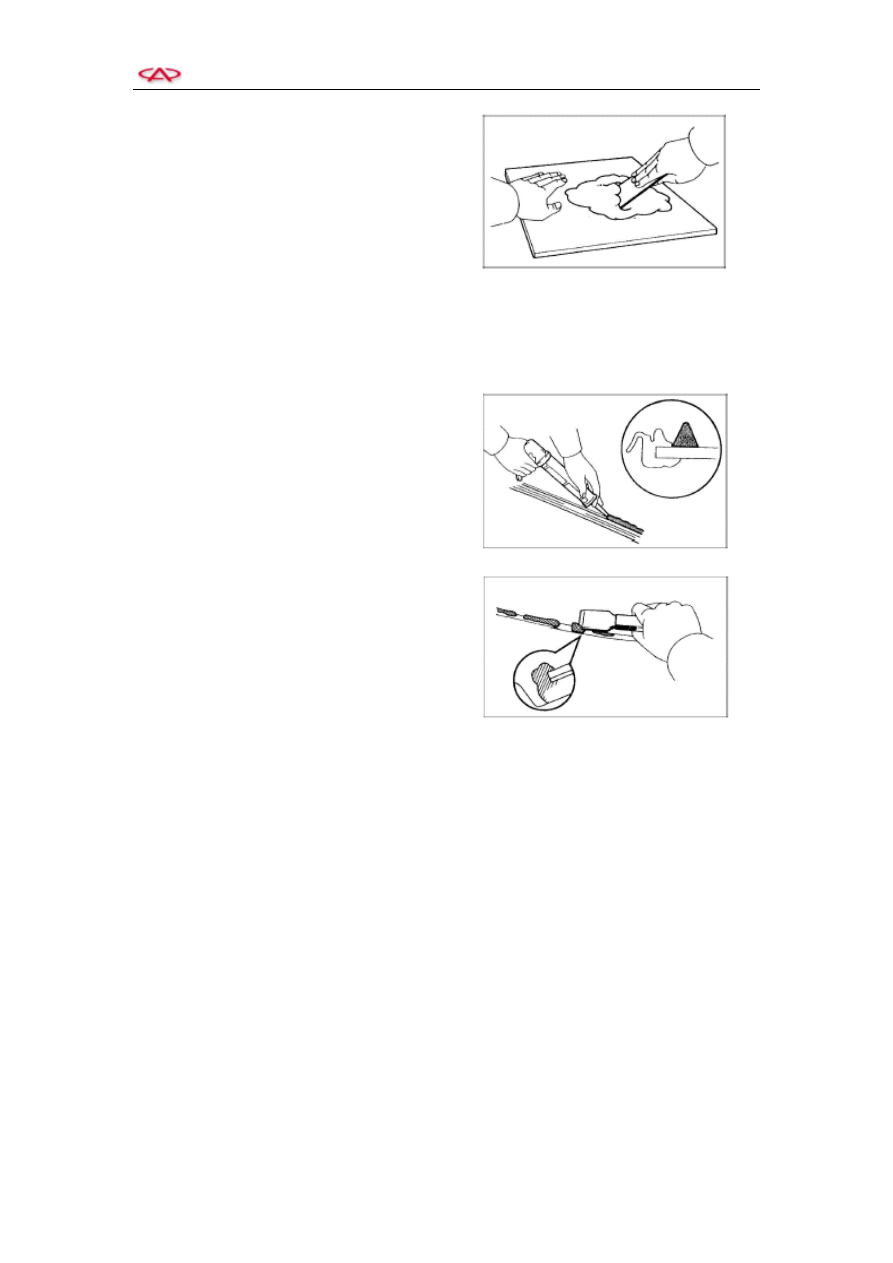

9) Adhesive Mixing.

Note:

Make  sure  to  complete  the  installation  of
fillet within the valid period of adhesive.

The  adhesive  shall  be  mixed  within  the
specified time.

Clean the glass and scraper with solvent.

Mix  500g  of  main  solvent  with  75g  of
hardener  by  scraper  on  glass  or  similar
stuff.





10) Adhesive Applying

Cut  off  the  tip  of  the  tube,  and  fill  the
adhesive into the tube.

Install the tube into sealed glue gun.

Apply  the  adhesive  to  the  glass  as  shown
in the figure.





11) Glass Installation.

Install the glass, and have the marks on the
glass  well  aligned  with  the  marks  on  the
body, then press the edge to push the glass
into its place gently.

Apply  some  adhesive  on  the  edge  of  the
glass with scraper.

Remove  excessive  or  overflow  adhesive
by scraper.

Clamp  the  glass  till  the  adhesive  is
hardened.

12) Check for any leakage, and have it repaired.

Carry  out  leakage  test  after  the  period  for
hardening.

Block any leakage with glue.

13)  Install  the  lower  fillet  outside  the  rear

window.

      Install  the  fillet  onto  the  body  and  pat  it

gently with hand.

14) Connect the connector for defogger.





Chery T11 Service Manual



Body and Accessories





-44-



Section 2      Service of Metal Works for Body-in-White



Ⅰ  Summary of Service Works for Doors and Bonnets

The body of a sedan is comprised of various frameworks, plates and parts, where door is the most
complicated  part  in  technique,  involving  with  these  working  procedures  such  as  parts  punching,
welding, parts assembly and general assembly, and with strict requirements both on dimension and
technique. Therefore, the service for door is quite difficult, and the requirement in quality is also
quite  high.  Servicemen  must  have  sufficient  understanding  on  the  structure  of  door  in  order  to
conduct the service work smoothly.

1. Structure of Door

Generally  speaking,  door  is  comprised  of  external  plate,  inner  plate,  window  frame,  glass  slot,
hinge, lock as well as accessories for door and window. Inner plate is furnished with accessories
such  as  glass  regulator  and  lock.  For  secured  and  reliable  assembly,  inner  plate  shall  also  be
partially  reinforced.  For  enhanced  safety,  the  inner  side  of  external  plate  is  normally  furnished
with  side beam.  The  inner plate and external plate is linked through  flanging, adhesive, welding
and so on. Aimed at different stress condition, the external plate shall be lamp and the inner plate
shall be strong enough for higher wallop.

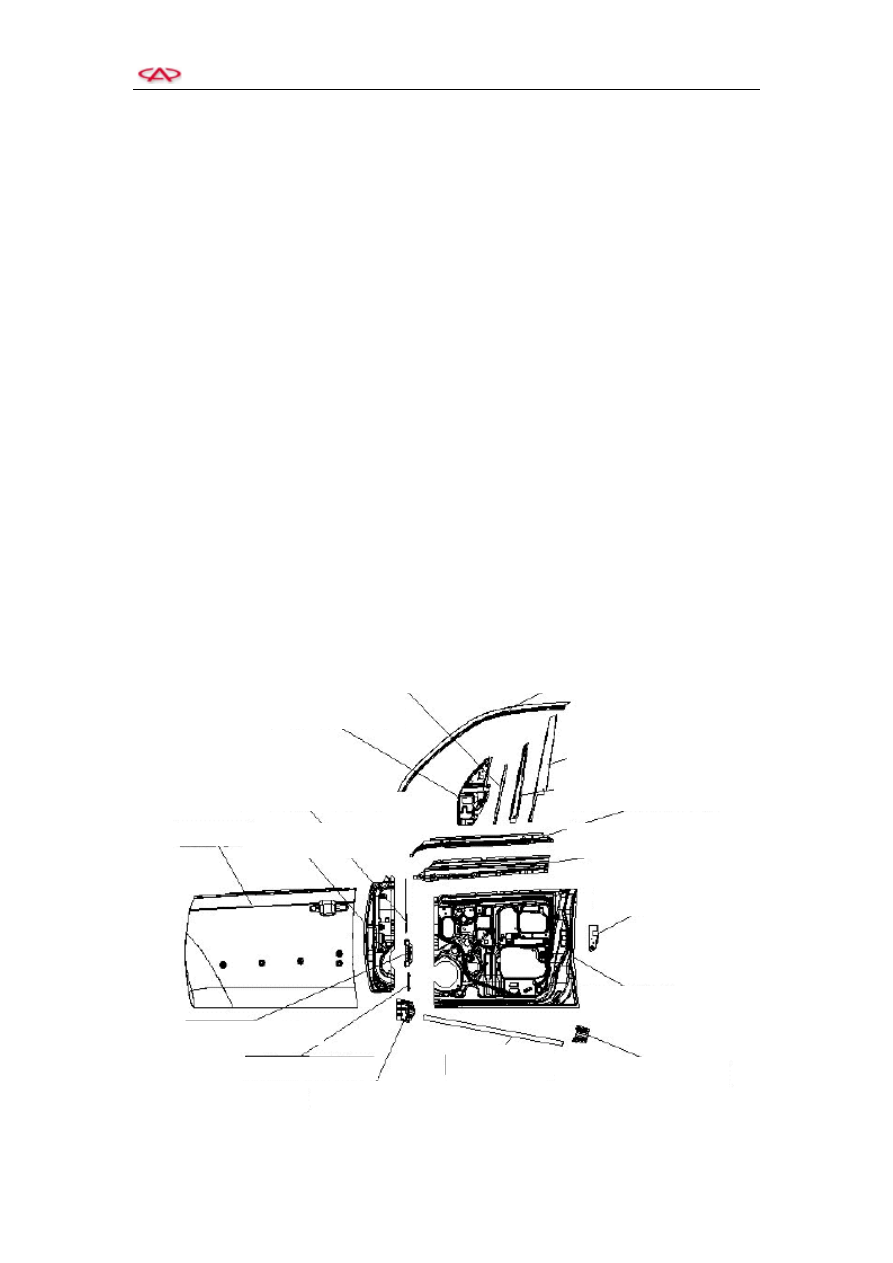

The door assembly of body-in-white is comprised of less parts, generally including external plate,
inner  plate,  window  frame, glass  guide  rail,  window frame reinforcing  plate, lock erection plate,
hinge  reinforcing plate,  side  beam  assembly  and  so  on.  A  typical  door  structure  is  shown  in  the
following sketch.





Upper guide rail for glass

Back guide rail for glass

Front guide rail for glass

Rear mirror installation plate

Upper hinge installation plate

      Guide rail for seal


Reinforcing plate for external window frame


Reinforcing plate for inner window frame


Door lock installation plate

Limiter installation plate

Lower hinge installation plate

Front bumper connector

Back bumper connector

Bumper body

External plate of door


Front part of inner plate

Rear part of inner plate

Chery T11 Service Manual



Body and Accessories





-45-

2. Technique process for the service of door and bonnet

Generally  speaking,  the  basic  method  for  the  service  of  doors  and  bonnets  is  of  the  same  for
ordinal metal work, both including the following procedures:

(1)    Initial  check.  To  measure  the  relative  position,  clearance  of  door  and  cover  with  other
assemblies in body:



(2)    Cleanout of door. Clean any dirt, grease on the door and cover with clean water or detergent,
and drying up before check.

(3)    Evaluation and Appraisal.  Namely  through  check  to  evaluate the damage scope and degree
on door and cover so as to define the method for service.

(4)    Removing of former paint. The former paint shall be removed based on the actual situation
after  cleaning  or  before  service,  especially  for  these  places  with  obvious  rust,  crack  or  sunken;
There are manual, heating, mechanical and chemical ways to remove paint.



(5) Inspection after dismantle. This inspection generally includes geometric measurement between
various metal works, check on detailed damage of each metal work, defining the type of damage,
analyzing the reason and to decide the scheme for service.



3. Major contents in the service of doors and bonnets

Generally speaking, the reason for damage on doors and bonnets is related to the following four
aspects: defect  in structural design, defect  in  manufacture, chemical damage in use and physical
damage in use. The most outstanding reason of damage is shown in the following types:

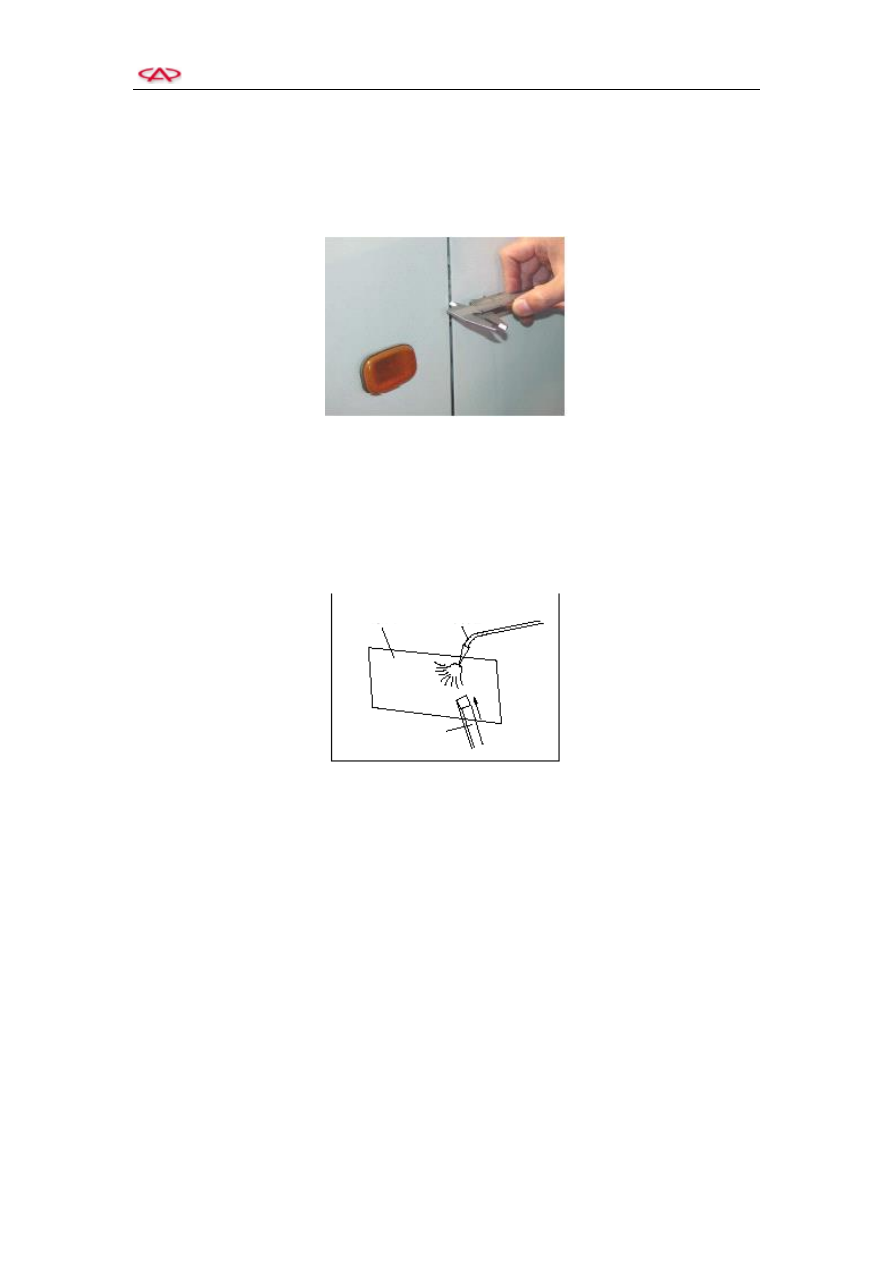

1)  Abrasion.  Abrasion  is  resulted  from  the  surface  friction  which  caused  by  the  mutual

contact and relative movement between metal works; For instance, the clearance wull
be  increased  due  to  long  term  abrasion  between  the  the bore  and  shaft  of  hinge,  and
cause to the drooping of door.

2)  Erosion. It is often caused by oxidation of dirt or pollutant on the metal surface; or rust

erosion  for  parts  not  treated  against  erosion  after  welding;  or  chemical  erosion.  The
erosion is often occurred inside the interlayer of metal work, join or connector of spot
welding members.

Paint            Welding-torch

Shovel Nose Tool
