11. Removal and Installation of High-mounted Stop Lamp



1)  Dismantle the shield for high-mounted stop

lamp.









2)  Dismantle the fixing screw.

3)  Remove the high-mounted stop lamp.

4)  Install in the reversed sequence.

Torque:

Fixing of tapping screw    3±0.5Nm









12. Front Ceiling Lamp

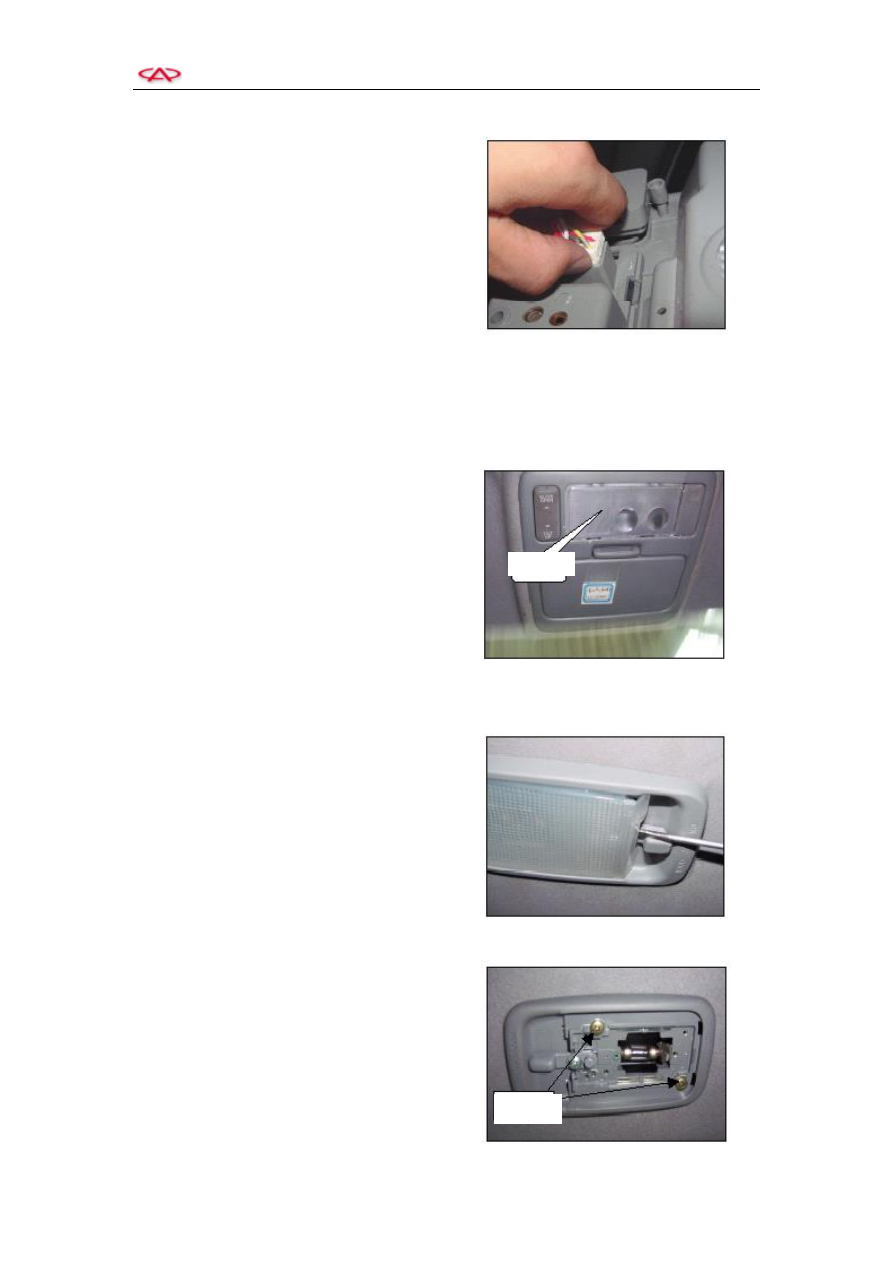

ⅰ  Removal and Installation of Front Ceiling Lamp

1)  Open the glasses box.







2)  Loosen  the  tapping  screw  by  cross

screwdriver.













Tapping Screw

Chery T11 Service Manual



Body and Accessories





-35-



3)  Remove  the  front  ceiling  lamp  gently,  and

unplug the wiring harness.

4)  Install in the reversed sequence.



Torque: Fixing of tapping screw    3±0.5Nm











ⅱ  Replacement of front ceiling lamp bulb

1)  Prize up the enclosure by flat screwdriver.

2)  Remove the used bulb and replace it with a

new bulb.





13. Removal and Installation of Middle Ceiling Lamp

1)  Insert  a  flat  screwdriver  between  the

enclosure and lamp cover, and prize up the
lamp cover with care.











2)  Loosen the fixing screw.

3)  Remove the ceiling lamp.

4)  Install in the reversed sequence.

    Torque:

    Fixing of tapping screw    3±0.5Nm





Fixing Point

Enclosure

Chery T11 Service Manual



Body and Accessories





-36-



14. Rear Ceiling Lamp

Please  refer to the  dismantle and  assembly  procedure  of middle ceiling lamp for the rear  ceiling
lamp .





Ⅵ  Replacement of Windscreen

1. Replacement of Front Windscreen

Dismantle Procedure

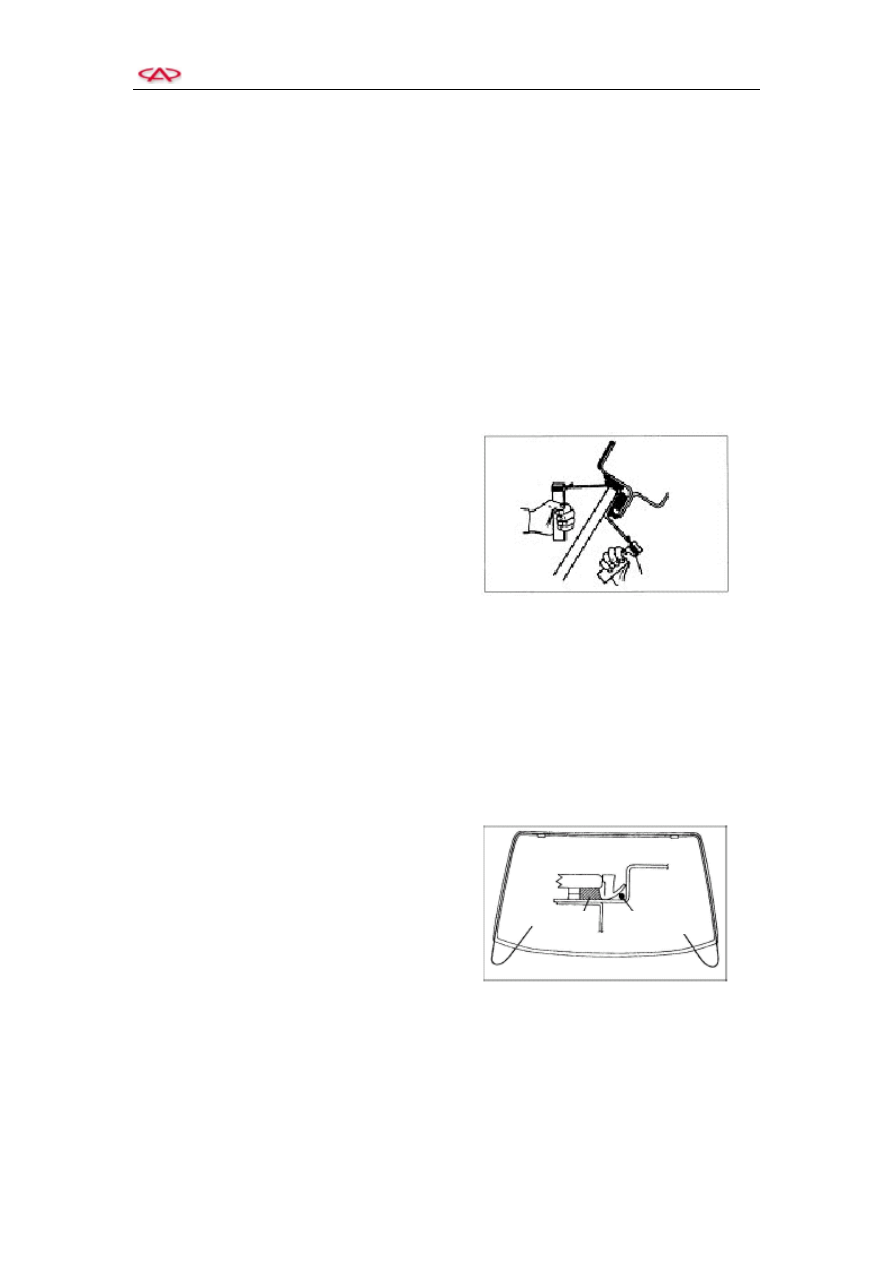

1)  Remove  the  top  fillet  of  windscreen,  and

cut the fillet as shown in the figure.

    Note: Pay attention not to damage the body.



2)  Remove the windscreen.

a.  Lead  a  wire  string  toward  outside

between the body and the glass.

b.  Bind  both  ends  of  the  string  with

wooden block or similar stuff.

    Hint:  Apply  an  adhesive  tape  at  the  outside

surface to prevent any scratch.

        Note:

  When  detach  the  glass,  please  pay

attention  not  to  damage  the  paint  or
any  decorative  part  inside  and
outside.

  In order to prevent any scratch to the

instrument

panel

during

the

disassembly, a piece of plastic can be
placed in between the wire string and
instrument panel.



c.  Pull  the  string  around  the glass  to  cut

off  F  adhesive,  and  to  remove  the
glass.

    Note:  While  cutting  the  bond  of  the  glass,

please  leave  as  much  as  adhesive  on  the
body.



Adhesive

Wire String

Chery T11 Service Manual



Body and Accessories





-37-

Installation Procedure

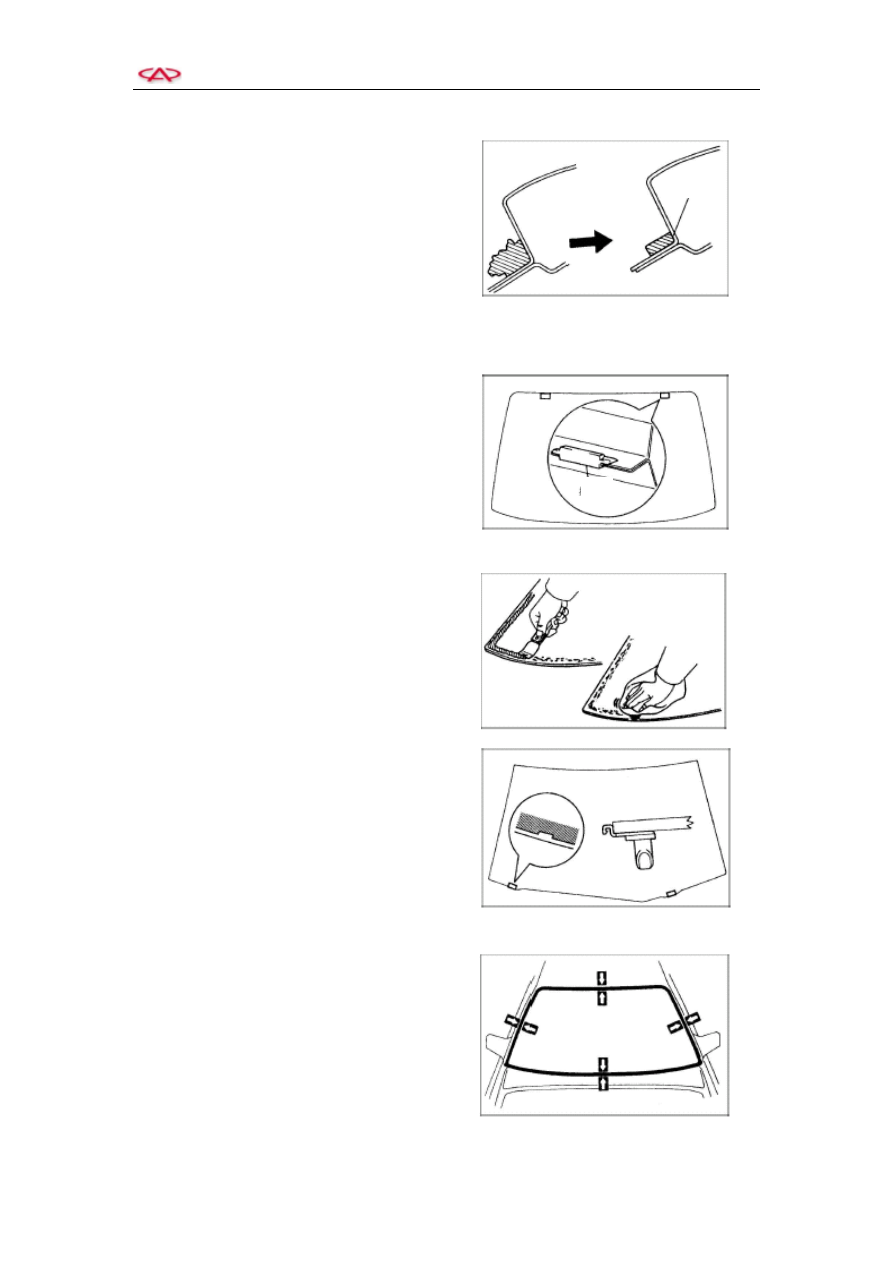

1)  Preparations:

a.  Don’t touch the surface after cleaning.

b.  Cut off any coarse on the body.

Hint: Leave as much as adhesive on the body.

c.  Clean  the  cutting  surface  of  adhesive

with

clean

cloth

soaked

with

detergent.

Hint: The vehicle surface shall be cleaned even

all adhesives are removed.



2)  Remove the block.

    Remove the block by knife.



3)  Clean the dismantled windscreen.

a.  Remove any adhesive on  the glass by

scraper.

b.  Clean the glass with detergent



Note:  Please  do  not  touch  the  glass  after

cleaning.





4)  Replace the nip in case of necessary.

a.  Remove the block by knife.

b.  Remove the used nip.

c.  Replace it with a new one.







5)  Positioning of the glass.

a.  Place the glass to the right position.

b.  Mark both the glass and the body.

c.  Remove the glass.





Block

Adhesive
