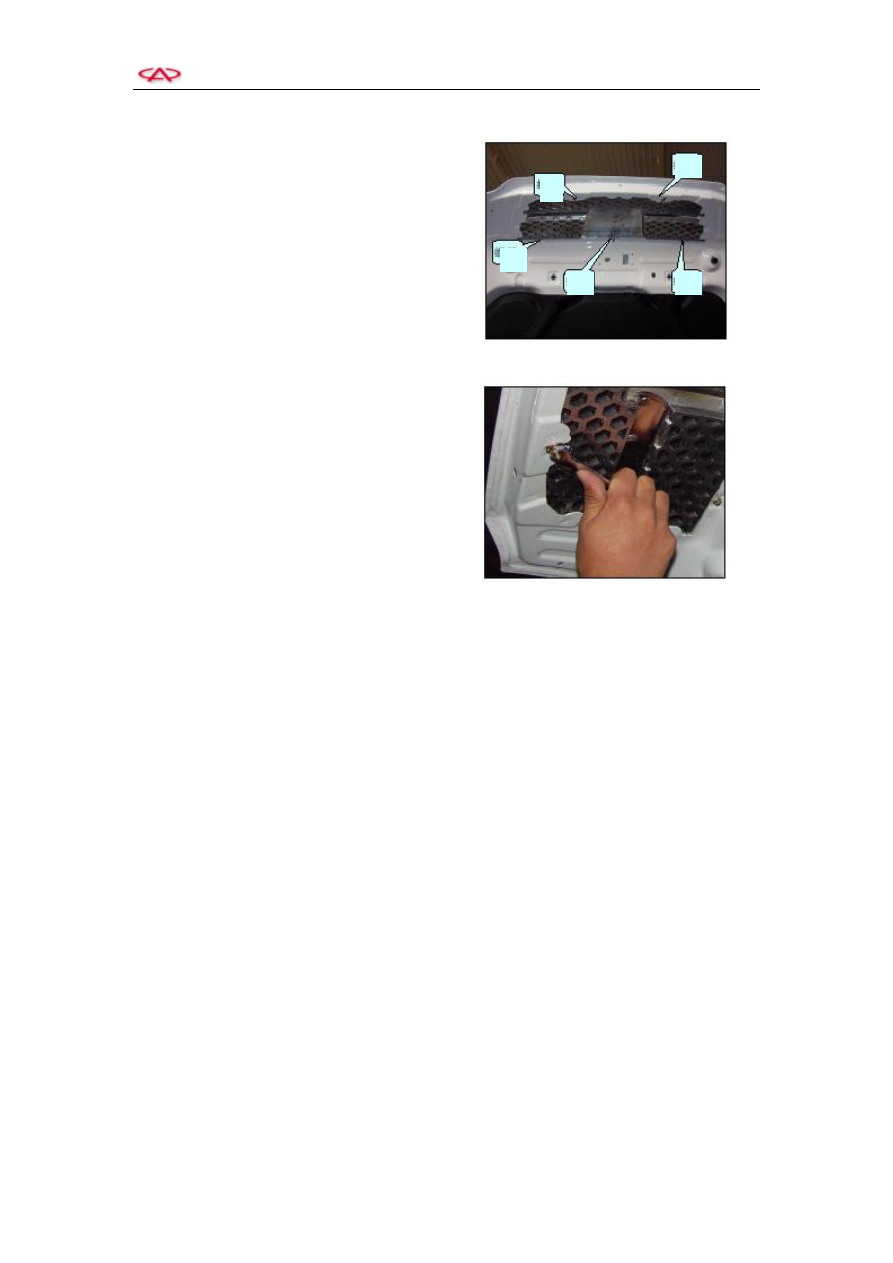

7. Radiator Grille

1)  Open the engine hood.









2)  Loosen the fixing bolt of radiator grille.

3)  Remove the radiator grille.

4)  Install in the reversed sequence.

    Torque:

    Radiator grille fixing 6±1Nm

    Q32005 (5 pcs)













Nut

Nut

Nut

Nut

Nut

Chery T11 Service Manual



Body and Accessories





-27-

Ⅴ



Removal and Installation of All Lamps

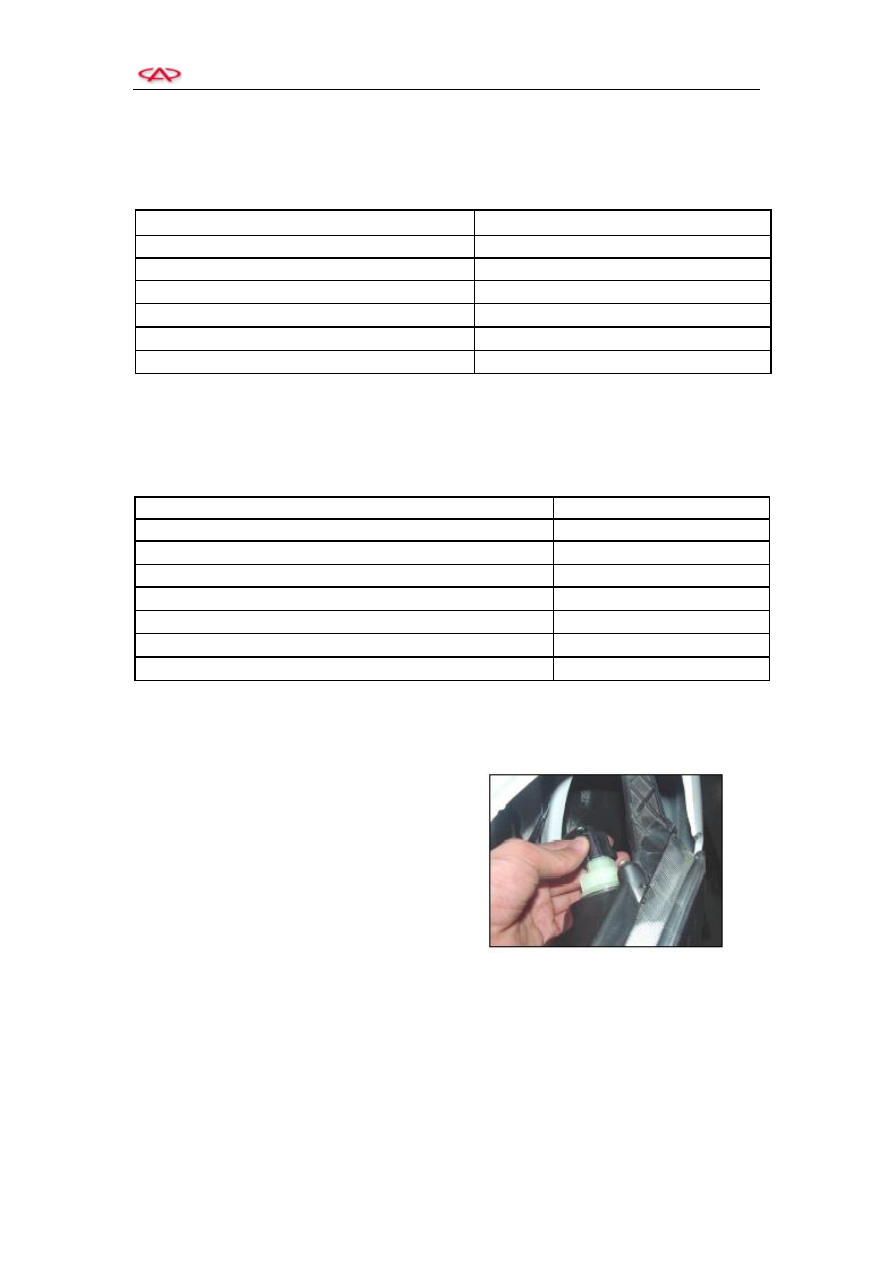

1. Tightening Specification of Fasteners for All Lamps







2. Specification of Bulbs



Type


Specification



Headlamp


12V 55W



Turning lamp, rear foglamp, reverse lamp


12V 21W



License plate, side turning and high-mounted stop lamp


12V 5W



Stop lamp


12V 21W



Position lamp


12V 5W



Front foglamp


12V 55W



Front/rear ceiling lamp


12V 8W





3. Removal and Installation of Headlamp

1)  Open the engine hood.



2)  Unplug the turning lamp.



















Description



Specification



Headlamp fixing bolts


6±1Nm



Front fog lamp fixing bolts


2. 0±0. 2Nm



Taillamp fixing bolts


5±1Nm



Tapping screw of front ceiling lamp


2±0. 5Nm



Tapping screw of rear ceiling lamp


3±0. 5Nm



High-mounted stop lamp


3±0. 5Nm



Chery T11 Service Manual



Body and Accessories





-28-

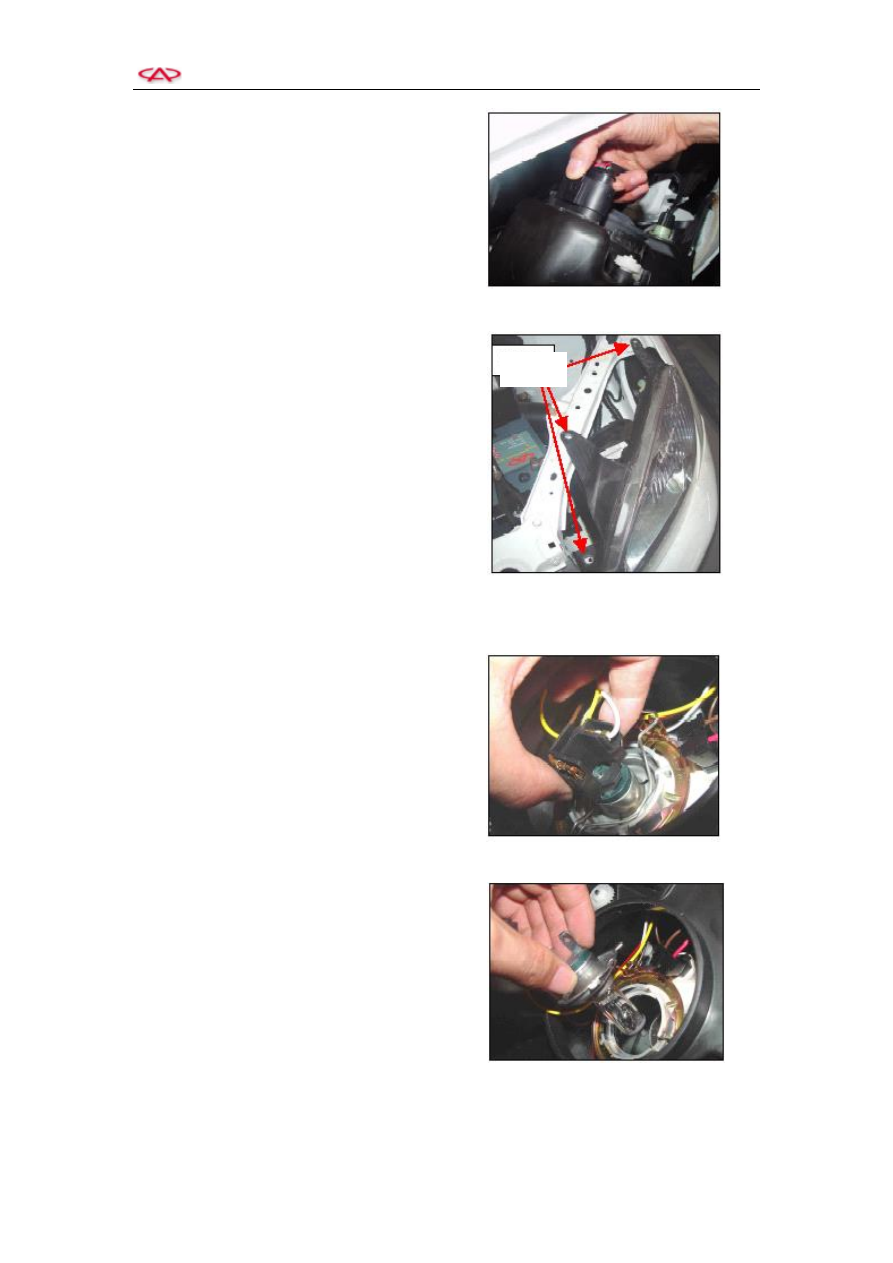

3)  Unplug the high/low beam headlamp.











4)  Remove the three fixing bolts of headlamp

assembly.

5)  Remove the headlamp assembly carefully.

6)  Install in the reversed sequence.

      Torque:

      Headlamp fixing 6±1Nm

      PART No.: T11-3772025 (3 pcs)







4. Replacement of Headlamp Bulbs

Replacing  of  bulbs  for  high  beam  and  low
beam headlamp.

1)  Remove the back cover of headlamp.

2)  Remove the bulb clip.







3)  Remove  the  bulbs  for  high  beam  and

dipped headlamp.

4)  Remove  the  used  bulbs,  and  replace  them

with new bulbs.














Fixing point

Chery T11 Service Manual



Body and Accessories





-29-



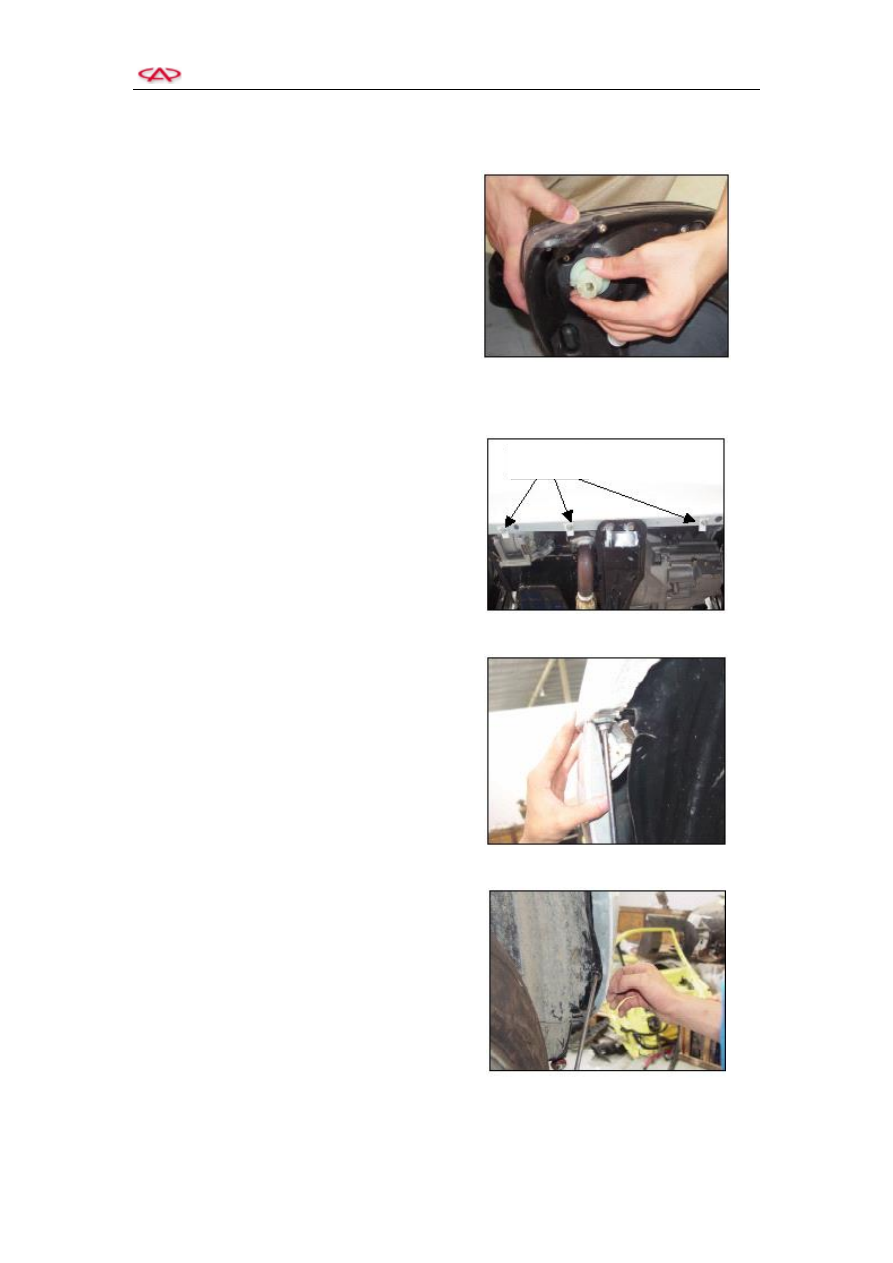

5. Replacing the bulb for front turning lamp

1)  Turn  the  bulb  for  front  turning  lamp

counterclockwisely  to  take  it  out  from  the
bulb seat.

2)  Remove the bulb seat.

3)  Repalce it with a new bulb.

4)  Install the bulb seat to its original place.







6. Removal and Installation of Front Foglamp

1)  Dismantle the front bumper.

a.  Dismantle the fixing bolts under front

bumper.











b.  Dismantle  the  side  fixing  bolts  of

front bumper.









c.  Dismantle  the  connecting  bolts  of

front wheel house at both sides.

















Fixing bolt
