Chery T11 Service Manual



Body and Accessories





-22-



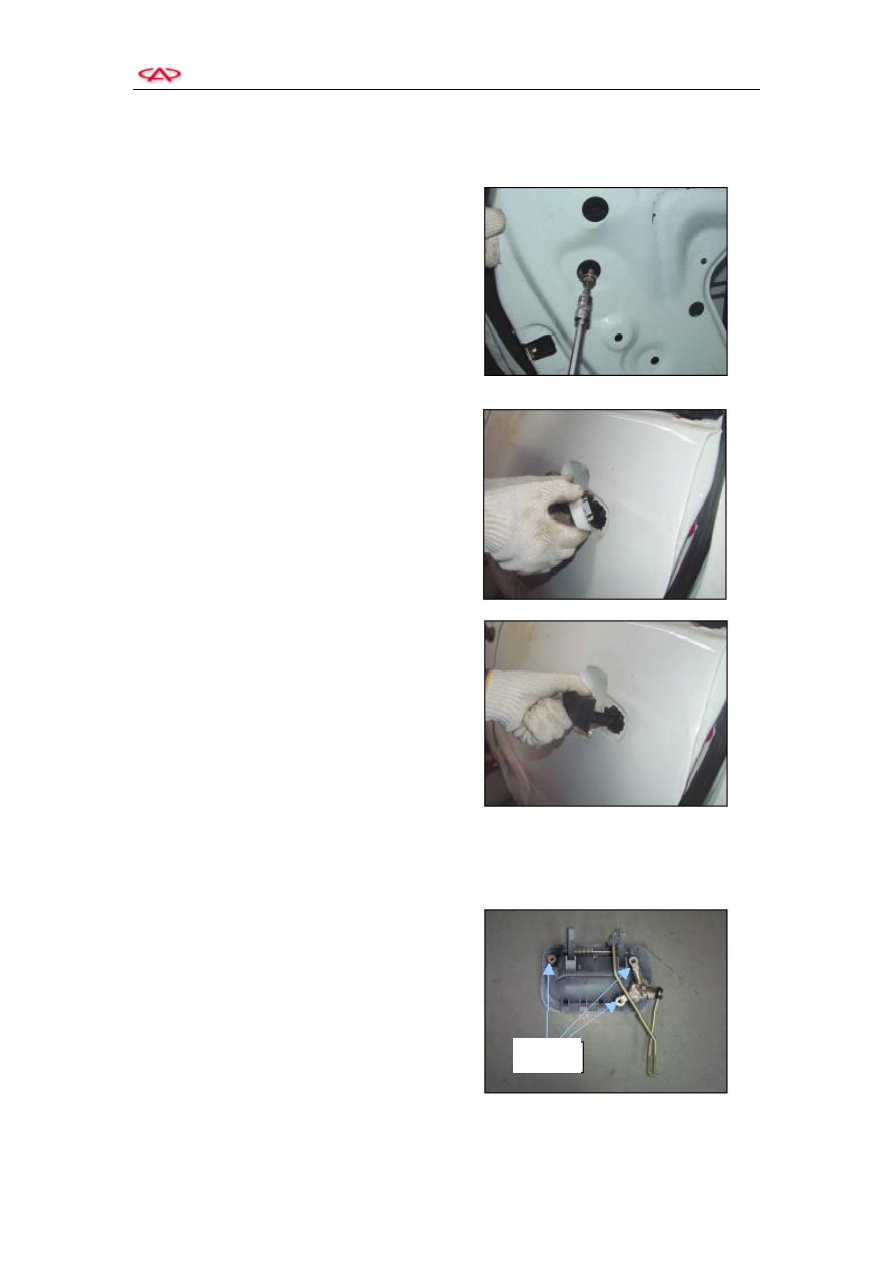

2. Removal and Installation of Rear Door Outside Handle


1)  Remove  the  left  rear  door  panel  (please

refer to section Removal and Installation of
Door Panel ).

2)  Peel  off  the  protection  film  and  loosen  the

fixing  bolts  of  handle  seat  with  hexagon
spline wrench from one side of the shield.









3)  Remove the handle seat.















4)  Remove the outside handle.

5)  Install in the reversed sequence.



    Torque:

    Handle seat fixing 11Nm

    PART NO: T11-6105243(1 piece)

    Note:  Please  refer  to  the  Dismantle  of  left

back door for the right back door.





3. Removal and Installation of Back Door Outside Handle

1)  Open the back door.

2)  Dismantle the back door panel, and peel off

the protection film.

3)  Loosen the bolt fixing the outside handle of

back door from one side of the door panel.







Fixing Point

Chery T11 Service Manual



Body and Accessories





-23-



4)  Detach the pushing rod of handle from the

lock body, remove the outer handle of rear
back door.

5)  Install in the reversed sequence.

    Note: The lock element is fixed to the handle

with  two  fixing  bolts  at  left  back  side,
remove  the  handle  to  detach  the  pull  rod
from  the  lock  elment,  then  remove  the  lock
element.

    Torque:

    Outside handle of back door fixing 11Nm

    PART No.: T11-6305231 (3 pcs)





4. Disassembly and Assembly of Outside Rearview Mirror

1)  Remove the triangle block from Pillar A.

2)  Dismantle  the  door  panel  and  unplug  the

motor-driven outside rearview mirror.





3)  Loosen  the  fixing  screw  of  outside

rearview mirror.

4)  Remove the outside rearview mirror.

5)  Install in the reversed sequence.

    Torque:

    Outside rearview mirror fixing 11Nm

    PART No.: T11-8202011 (3 pcs)





5. Removal and Installation of Front Wiper

1)  Remove the protection cap of the fixing nut

from the wiper arm.







Chery T11 Service Manual



Body and Accessories





-24-



2)  Loosen the fixing nut from the wiper arm.

3)  Remove the wiper assy.







4)  Dismantle  the  lower  trim  panel  of  front

windscreen.

    Just  dismantle  the  clips  to  remove  the  lower

trim panel.





5)  Loosen  the  fixing  bolt  of  linking

mechanism.

6)  Unplug  the  motor,  remove  the  linking

mechanism assembly.

7)  Install in the reversed sequence.

    Torque:

    Wiper fixing    55±3 Nm

    Q3 2210 (1 piece)

    Linking mechanism fixing 10±1Nm

    B11-5205223 (3 pcs)











Clip

Fixing Point

Chery T11 Service Manual



Body and Accessories





-25-

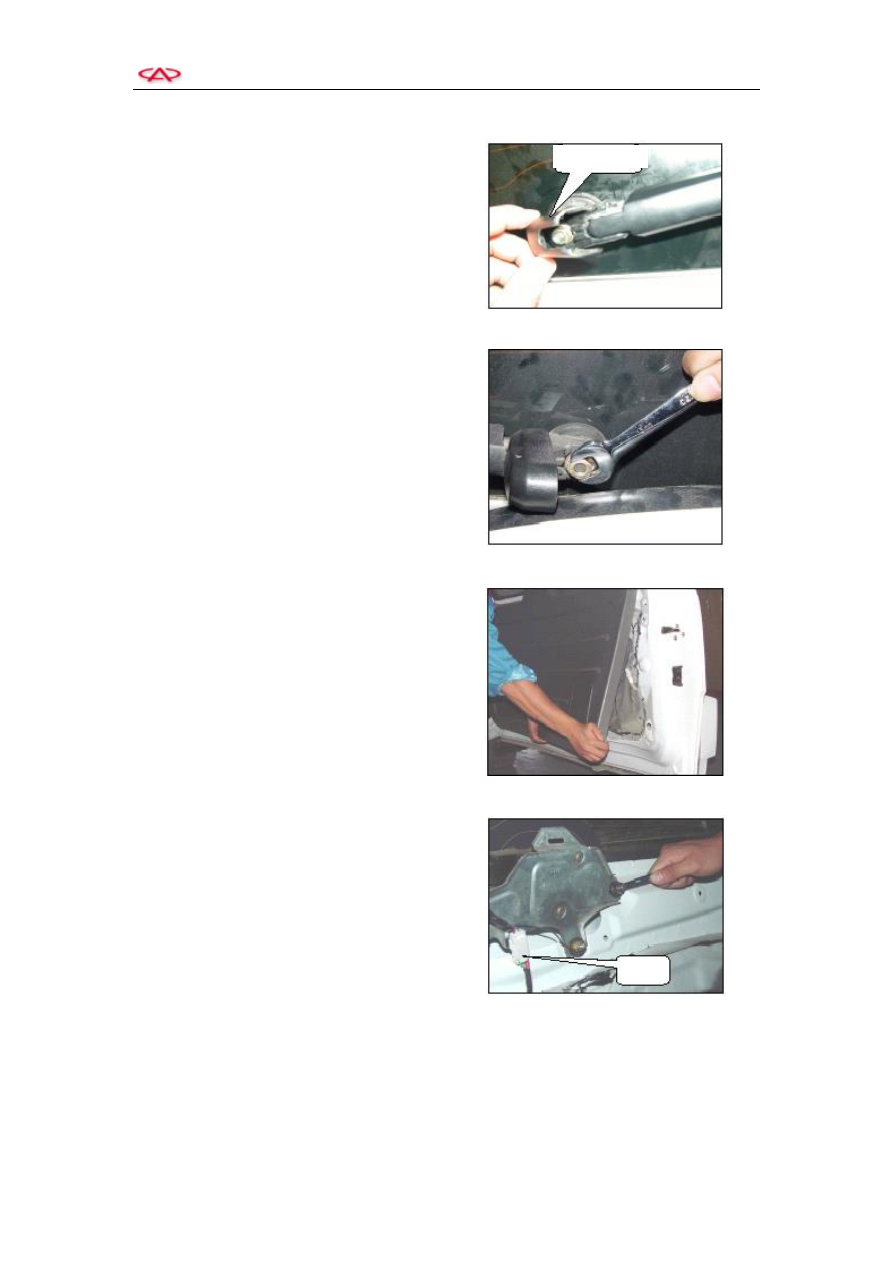

6. Rear Wiper

1)  Prize  up  the  decorative  cap  of  the  fixing

nut from the arm of rear wiper.











2)  Loosen  the  fixing  nut,  and  remove  the

wiper arm and the rubber ring.











3)  Open the back door.

4)  Remove the back door panel.





5)  Unplug  the  wiring  harness  of  wiper,  and

loosen three fixing bolts.

6)  Install in the reversed sequence.



    Torque:

    Fixing the wiper arm   20±3Nm

    Q3 2208(1pcs)

    Fixing the wiper motor 10±1Nm

B11-5205223 (3 pcs)







Decorative Cap

Plug
