Chery T11 Service Manual



Body and Accessories





-10-

Ⅱ  Interior

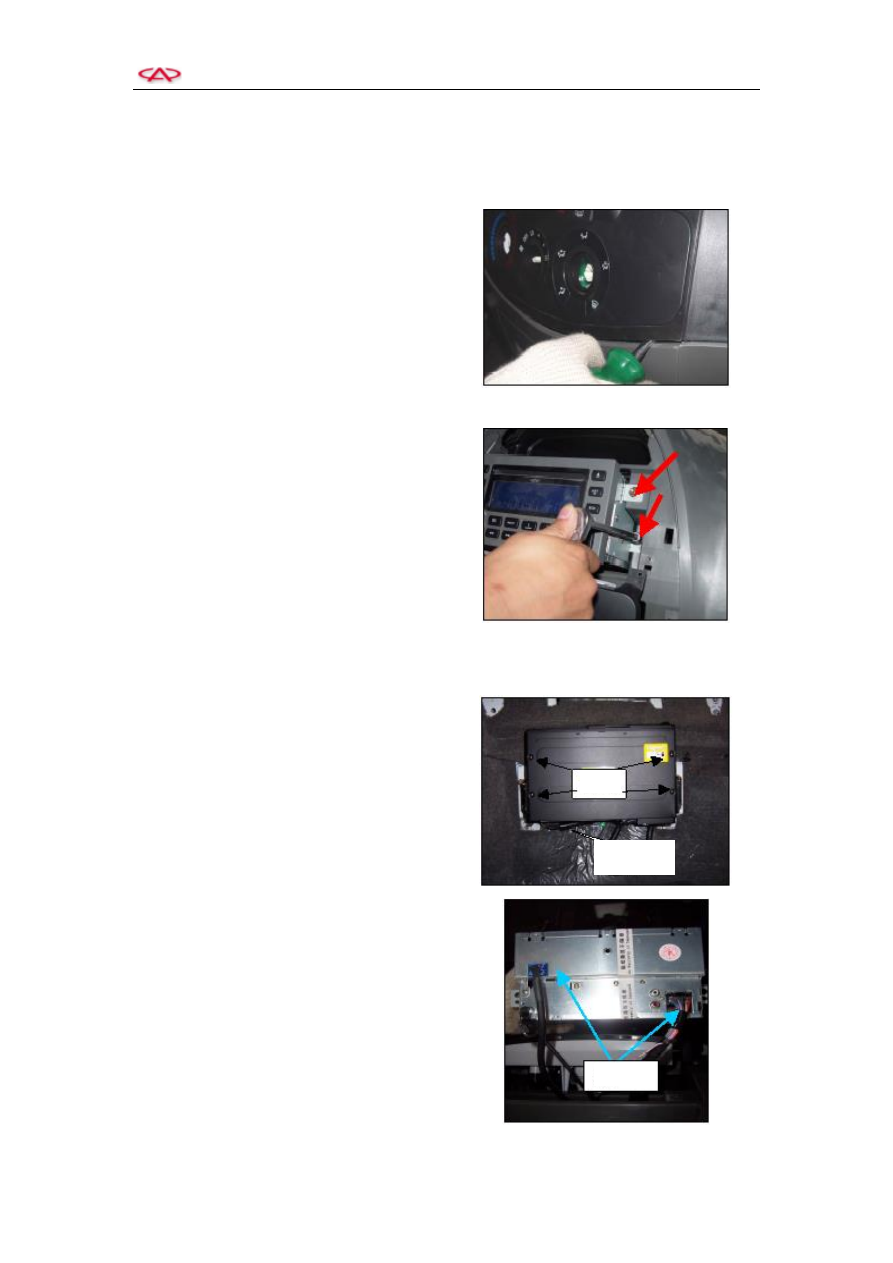

1. Dismantle CD Assembly

1)  Lift  one  end  of  the  decorative  cover  of

cover  panel  by  flat  screwdriver,  and
remove the decorative cover.















2)  Dismantle  the  fixing  nut  from  the  CD

player by socket wrench.

3)  Unplug the plug for wiring harness.

4)  Install in the reversed sequence.

      Tightening toqure for CD Player fixing nut:

9±3Nm

  Part No.: Q17480612 (4 pcs)









2. Dismantle 6-disc Storage Device

1)  Dismantle  the  4  fixing  bolts  on  the

mounting bracket of front passenger.









2)  Unplug the plug for wiring harness.

3)  Remove the strorage device..

Tightening torque for the stroage device bolt:
9±3Nm

Part No.: Q1460616 (4 pcs)









Connector

Plug

Bolt

Chery T11 Service Manual



Body and Accessories





-11-





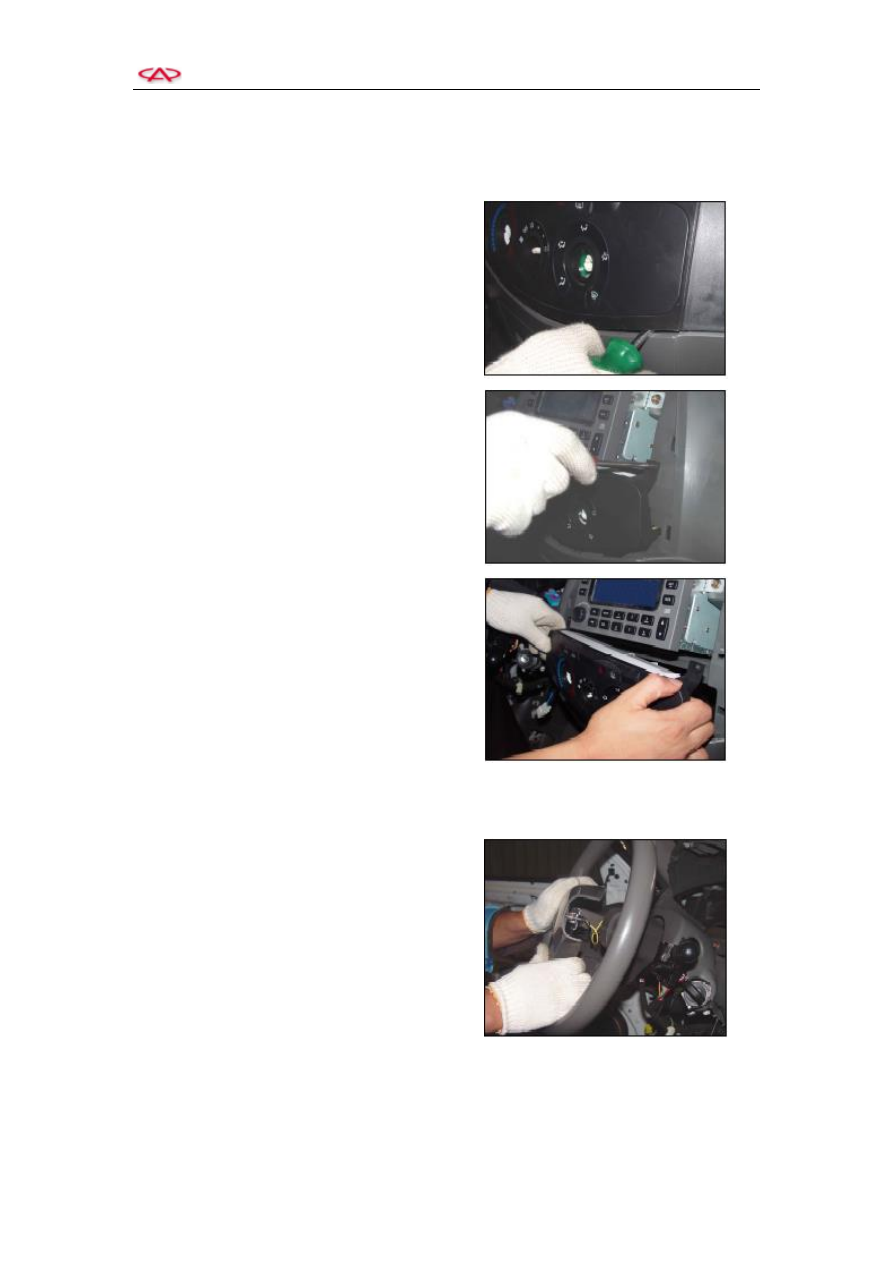

3. Dismantle Control Panel of Air Conditioner

1)  Lift  one  end  of  the  decorative  cover  of

control  panel  by  flat  screwdriver,  and
remove the decorative cover.







2)  Unscrew the control panel fixing screws.







3)  Remove

the

control

panel

of

air

conditioner.

4)  Install in the reversed sequence.

Tightening  torque  for  control  panel  fixing:
3.5±0.5

Part No.: Q2724813 (2 pcs)





4. Dismantle Steering Wheel



1)  Remove  the  horn  cover,  and  unplug  the

horn button plug.















Chery T11 Service Manual



Body and Accessories





-12-



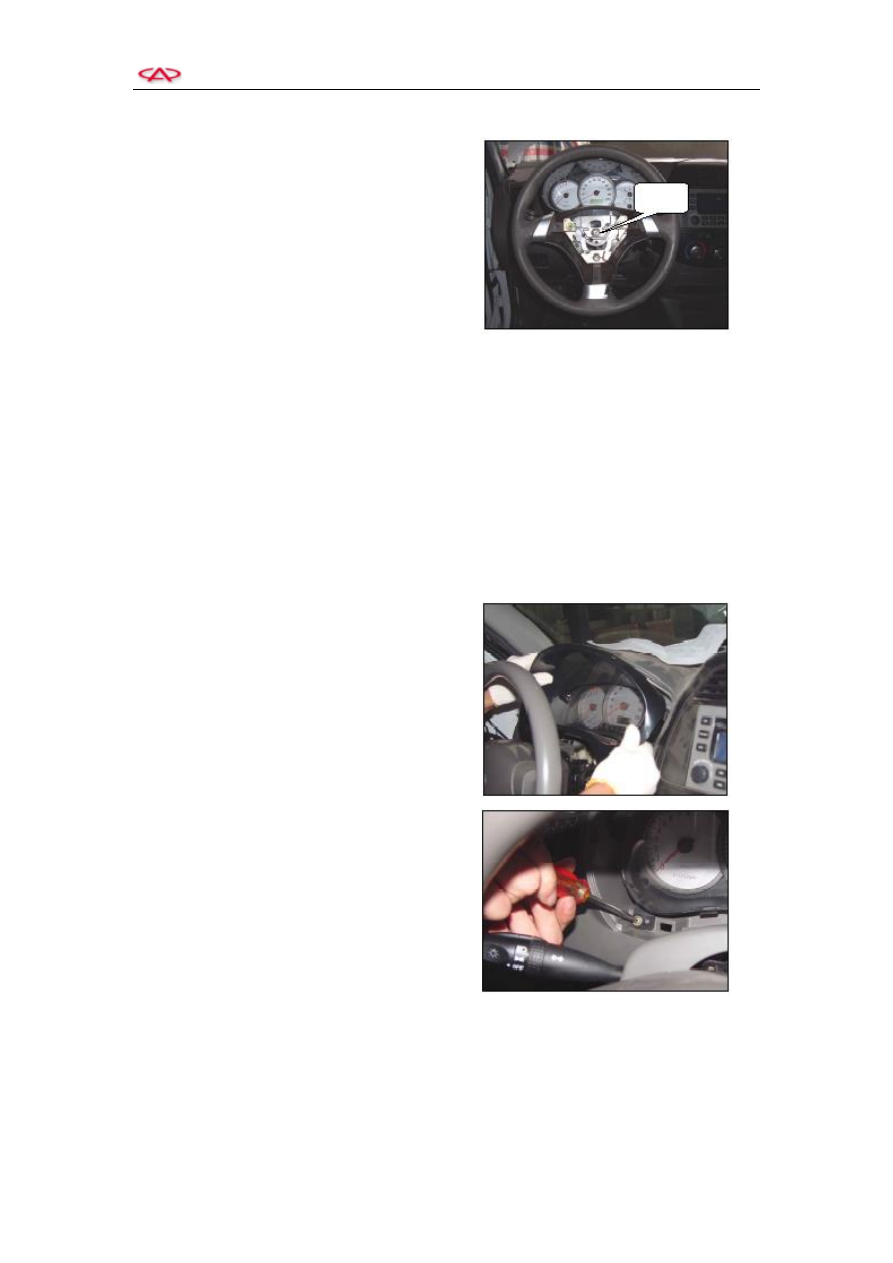

2)  Dismantle the fixing nut of steering wheel.

3)  Remove the steering wheel.

4)  Install in the reversed sequence.

    Tightening  torque  for  steering  wheel:

30±3Nm

Part No.: T11-3404207 (1 piece)





5. Dismantle Instrument Panel

1)  Dismantle  the  steering  wheel  (Please  refer

to section Dismantle Steering Wheel).

2)  Dismantle  the  CD  player  (Please  refer  to

section Dismantle CD Player).

3)  Dismantle  the  control  panel  of  air

conditional

(Please

refer

to

section

Dismantle Control Panel)

4)  Dismantle the instrument assembly.



a.  Remove  the external  decorative cover

of the instrument assembly.













b.  Dismantle  the  fixing  screws  of  the

instrument assembly

















Nut

Chery T11 Service Manual



Body and Accessories





-13-



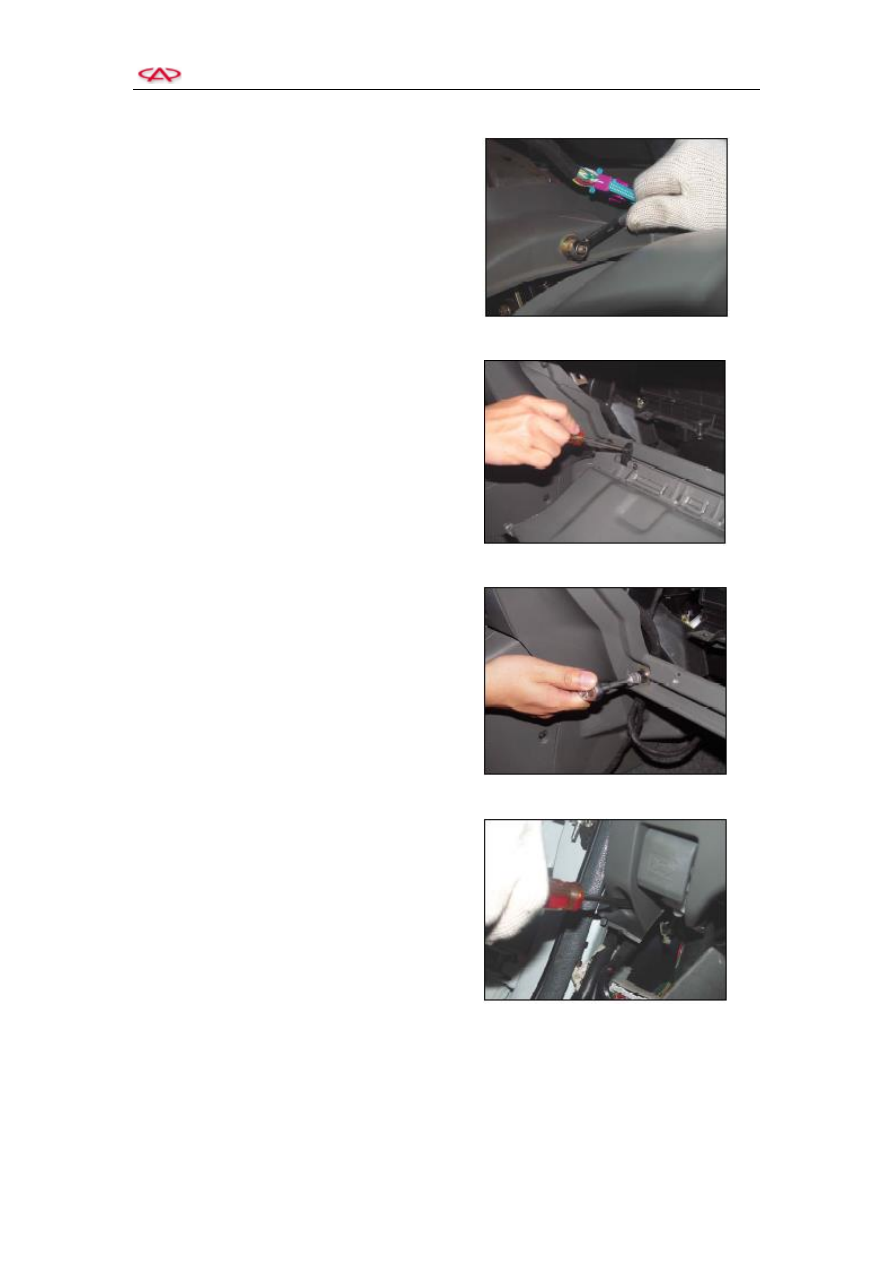

c.  Loosen  the  fixing  nut  of  the

instrument panel.









d.  Dismantle the storage box.









e.  Loosen the nut under the storage box.









f.  Dismantle  the  lower  fender  at  the  left

of the instrument panel.
