Chery T11 Service Manual



Body and Accessories





-1-















Chapter  Ⅴ







Body and Accessories

























Chery T11 Service Manual



Body and Accessories





-2-

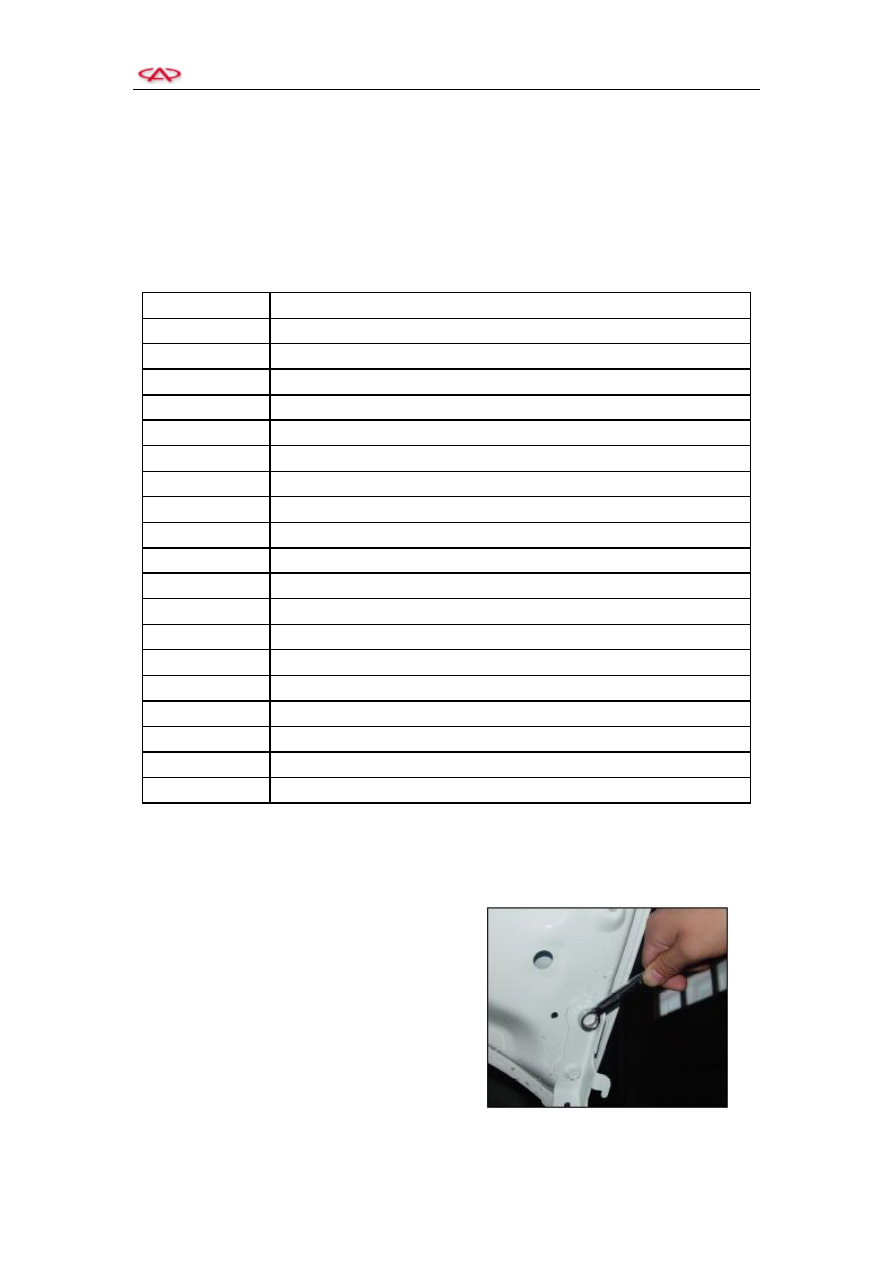

Section 1 Removal and Installation of Accessories



Ⅰ  Door and Door Lock

1. Specification

Specifications of Tightening Torque



2. Engine Hood

Removal and Installation of Engine Hood

1)  Loosen 4 fixing bolts for the hinge, and lift

the engine hood.

2)  Remove the engine hood.

3)  Install in the reversed sequence.

  Tightening  Torque  for  cconnection  between

engine hood and its hinge: 23±2Nm

  Part No.: Ql400820 (2 pcs)







Specification



Description



        36±4



        Connection between upper hinge of left/right front door and body



        36±4



        Connection between upper hinge of left/right front door and door



        36±4



        Connection between lower hinge of left/right front door and body



        36±4



        Connection between lower hinge of left/right front door and door



        36±4



        Connection between upper hinge of left/right rear door and body



        36±4



        Connection between upper hinge of left/right rear door and door



        36±4



        Connection between lower hinge of left/right rear door and body



        36±4



        Connection between lower hinge of left/right rear door and door



        36±4



        Connection between upper hinge of back door and body



        50±5



        Connection between upper hinge of back door and door



        35±3



        Connection between lower hinge of back door and body



        50±5



        Connection between lower hinge of back door and door



        23±2



        Connection between left hinge of engine hood and body



        23±2



        Connection between left hinge of engine hood and engine hood



        23±2



        Connection between right hinge of engine hood and body



        23±2



        Connection between right hinge of engine hood and engine hood



        l0±l



        Connection between rear mounting bracket of front fender and body



        l0±l



        Connection between left/right front fender and body



        l0±l



        Connection between water tank crossmember assy. and body





Chery T11 Service Manual



Body and Accessories





-3-



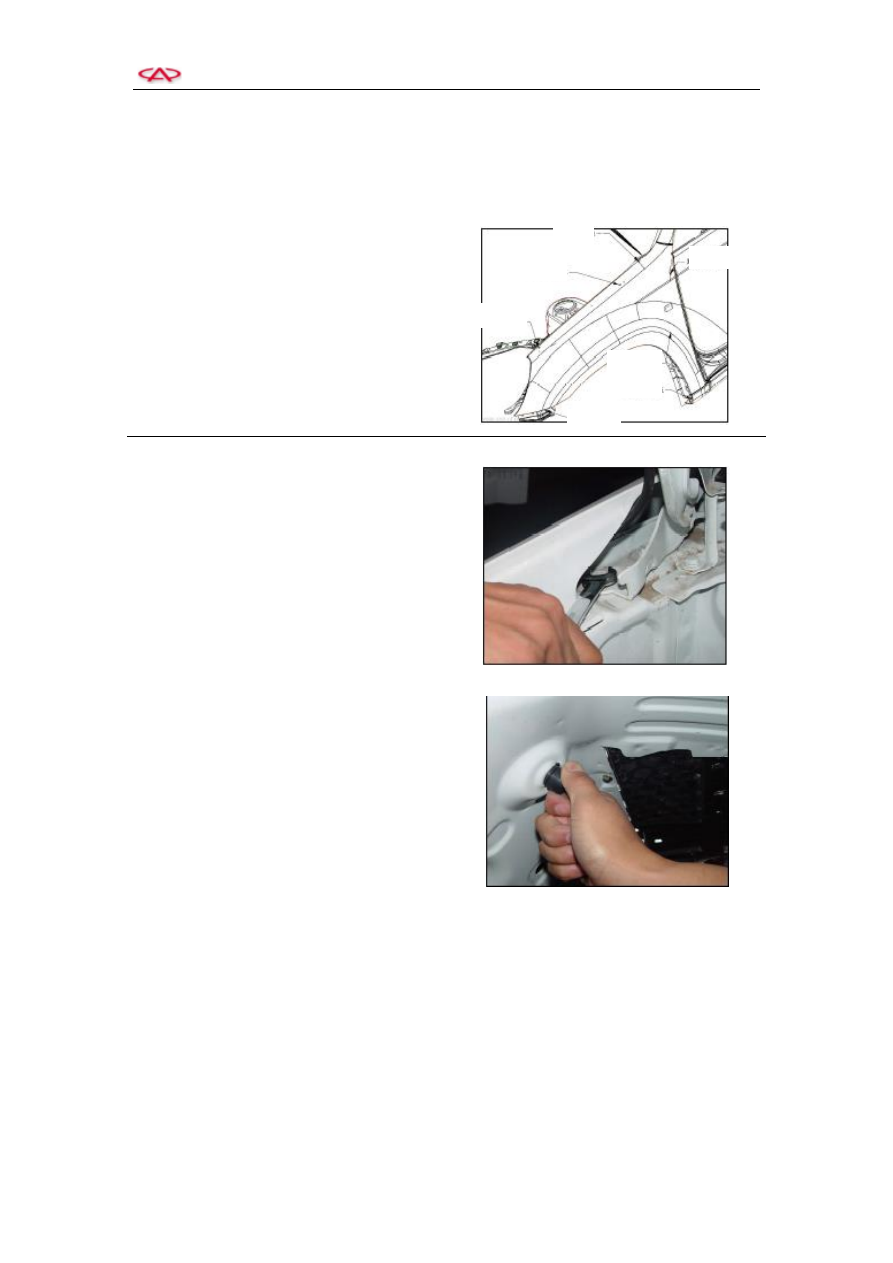

3. Removal and Installation of Hinge


1)  Removal of fender

    The fender is fixed by 7 bolts in tightening

torque  of  10Nm  at  the  mounting  places  as
shown in the figure.





2)  Loosen  2  fixing  bolts  and  remove  the

hinge.

















3)  The gap between engine hood and the body

can  be  adjusted  by  the  rubber  pad  at  both
sides of the engine hood.

4)  Install in the reversed sequence.



      Tightening  Torque  for  connection  between

engine hood and the body: 23±2

    Part No.: Q1400820 (2 pcs)











1

2

3

4

      5

6

7

Chery T11 Service Manual



Body and Accessories





-4-



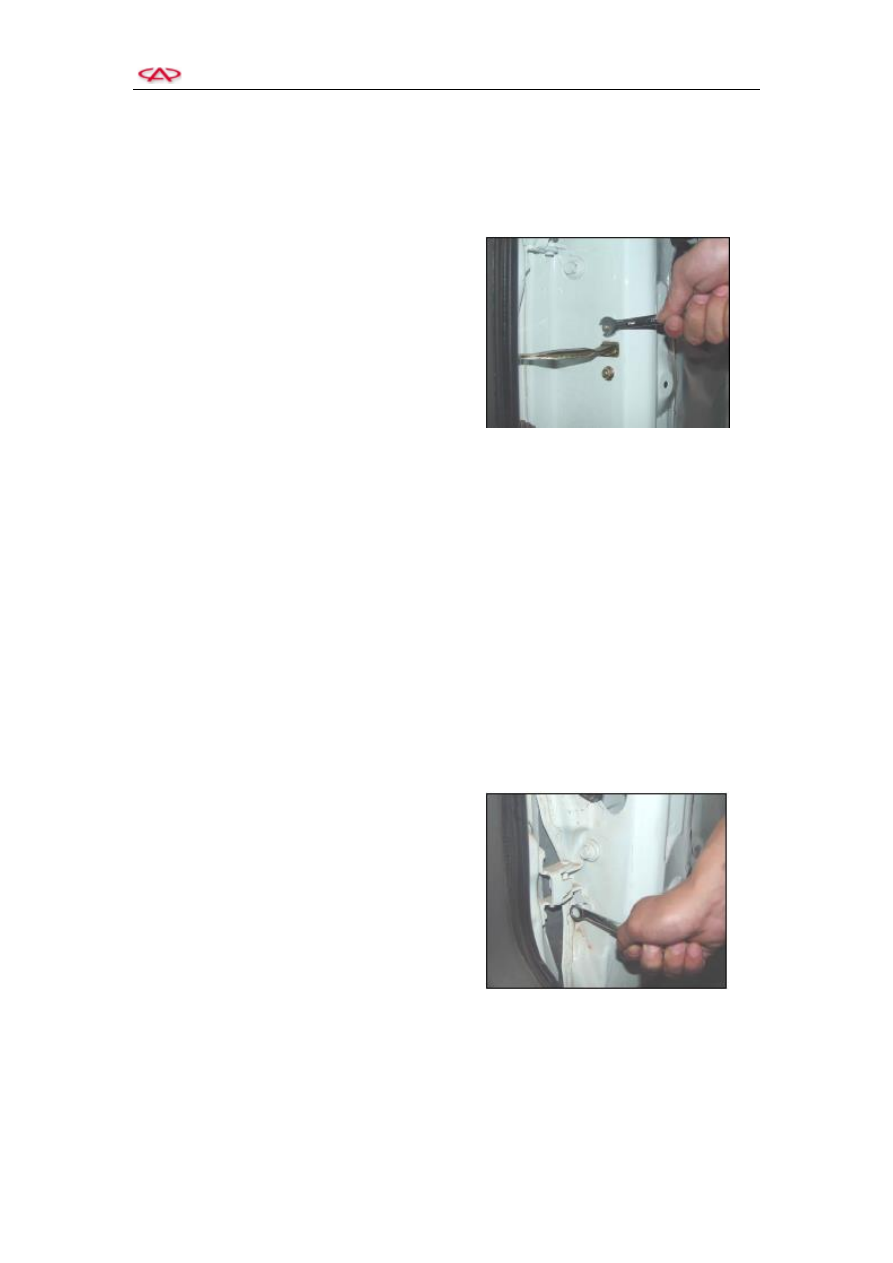

4. Removal and Installation of Doors



Right Front Door

1)  Dismantle  the  fixing  bolts  for  the  hinge  of

front door.

2)  Dismantle the fixing bolts of door stopper.

3)  Remove the front door.

Please refer to the removal procedure of
right  front  door  for  the  disassembly  of
the other doors except the back door.

4)  Install in the reversed sequence.

Tightening  torque  for  connection  between
left/right front door hinge and body: 36±4

Part No: T11-6101001 (4 pcs)

Tightening  torque  for  connection  between
left/right front door hinge and door: 36±4

Part No.: T11-6101001 (4 pcs)

Tightening  torque  for  connection  between
left/right door stopper and body: 11Nm

Part No: Q1840616 (2 pcs)







5. Removal and Installation of Back Door



1)  Dismantle two fixing bolts connecting back

door and hinge.
