Chery Tiggo. Manual - part 471

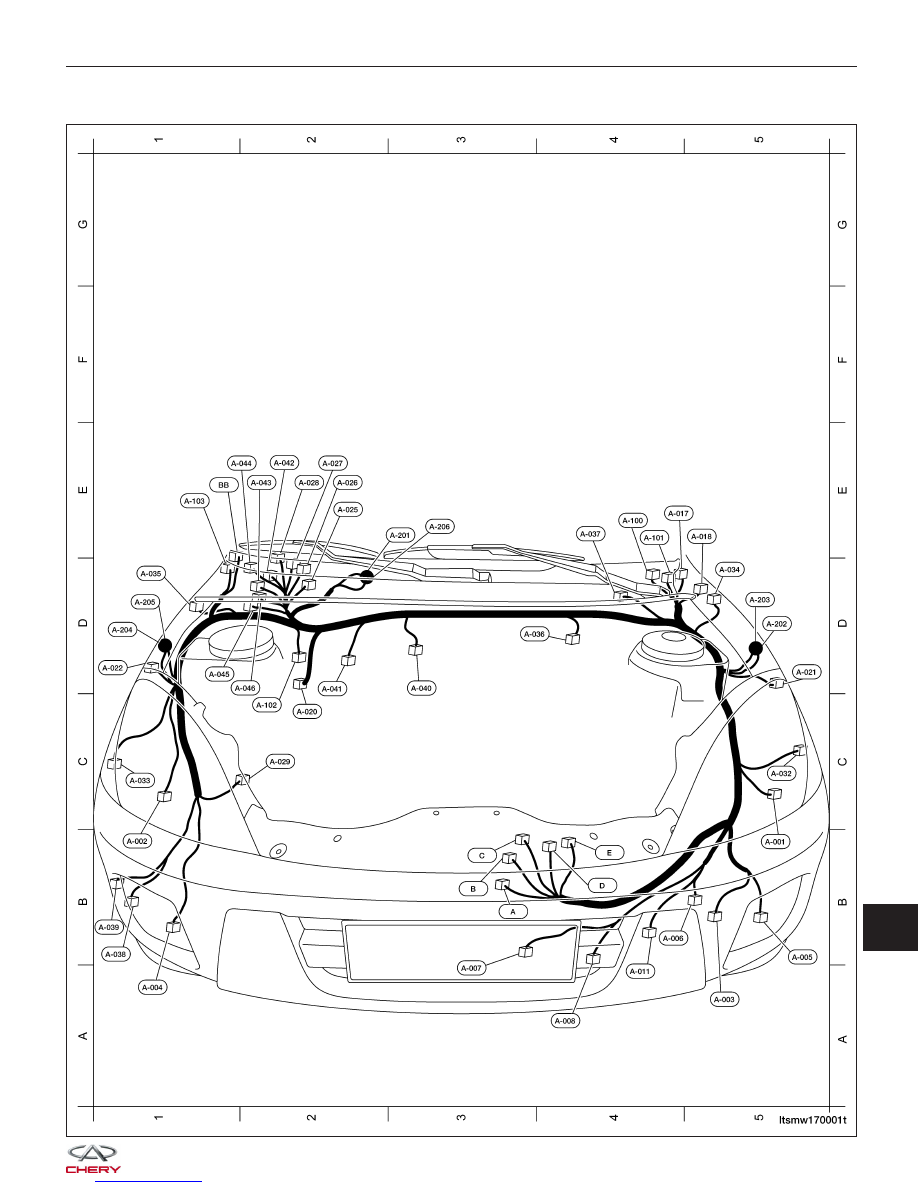

Engine Room Harness - With 2.0L & 2.4L Engine

VEHICLE HARNESS ROUTING MAPS

LTSMW170001T

16



A

/1

Power Fuse Box

B3

B

/1

Power Fuse Box

B3

C

/1

Power Fuse Box

B3

D

/1

Power Fuse Box

B4

E

/1

Power Fuse Box

B4

A-001

B/10

Front Combination Lamp LH

B5

A-002

B/10

Front Combination Lamp RH

B1

A-003

B/2

Front Fog Lamp LH

A5

A-004

B/2

Front Fog Lamp RH

A1

A-005

GR/1

Horn 1

B5

A-006

GR/2

Horn 2

B5

A-007

B/2

Main Fan Motor

B3

A-008

B/2

Secondary Fan Motor

B4

A-011

GR/3

Cooling Fan Control Module

B4

A-017

W/14

Body Fuse And Relay Box (H)

D5

A-018

B/1

Body Fuse And Relay Box (C)

D5

A-020

B/25

ABS Hydraulic Control Module

C2

A-021

B/2

Front Wheel Speed Sensor LH

D5

A-022

B/2

Front Wheel Speed Sensor RH

D1

A-023

B/2

A/C Compressor

B2

A-024

B/1

Power Steering Switch

C2

A-025

W/16

Front Fuse And Relay Box (A)

D2

A-026

W/8

Front Fuse And Relay Box (B)

D2

A-027

W/14

Front Fuse And Relay Box (C)

D2

A-028

B/1

Front Fuse And Relay Box (D)

D2

A-029

B/3

Accelerator Sensor

C2

A-032

B/2

Turn Signal Lamp LH

C5

A-033

B/2

Turn Signal Lamp RH

C1

A-034

B/2

Side Turn Signal Lamp LH

D5

A-035

B/2

Side Turn Signal Lamp RH

D1

A-036

GR/2

Brake Fluid Level Switch

D4

A-037

GR/5

Front Wiper Motor

D4

A-038

W/2

Front Washer Motor

B1

A-039

B/2

Rear Washer Motor

B1

A-040

B/2

Siren

D3

A-041

B/1

A/C Pressure Switch

D2

A-042

B/1

Front Fuse And Relay Box (E)

D2

A-043

W/4

Front Fuse And Relay Box (F)

D2

A-044

W/20

Front Fuse And Relay Box (G)

D2

A-045

B/10

Front Fuse And Relay Box (H)

D2

A-046

B/2

Front Fuse And Relay Box (I)

D2

BB

B/1

BCM (Body Control Module) (Battery)

D2

A-100

W/18

To C-100

D4

A-101

W/18

To C-101

D4

VEHICLE HARNESS ROUTING MAPS



A-102

B/16

To E-105

D3

A-103

W/18

To B-106

D1

A-201

-

Ground

D2

A-202

-

Ground

D5

A-203

-

Ground

D5

A-204

-

Ground

D1

A-205

-

Ground

D1

A-206

-

Ground

D2

VEHICLE HARNESS ROUTING MAPS

16

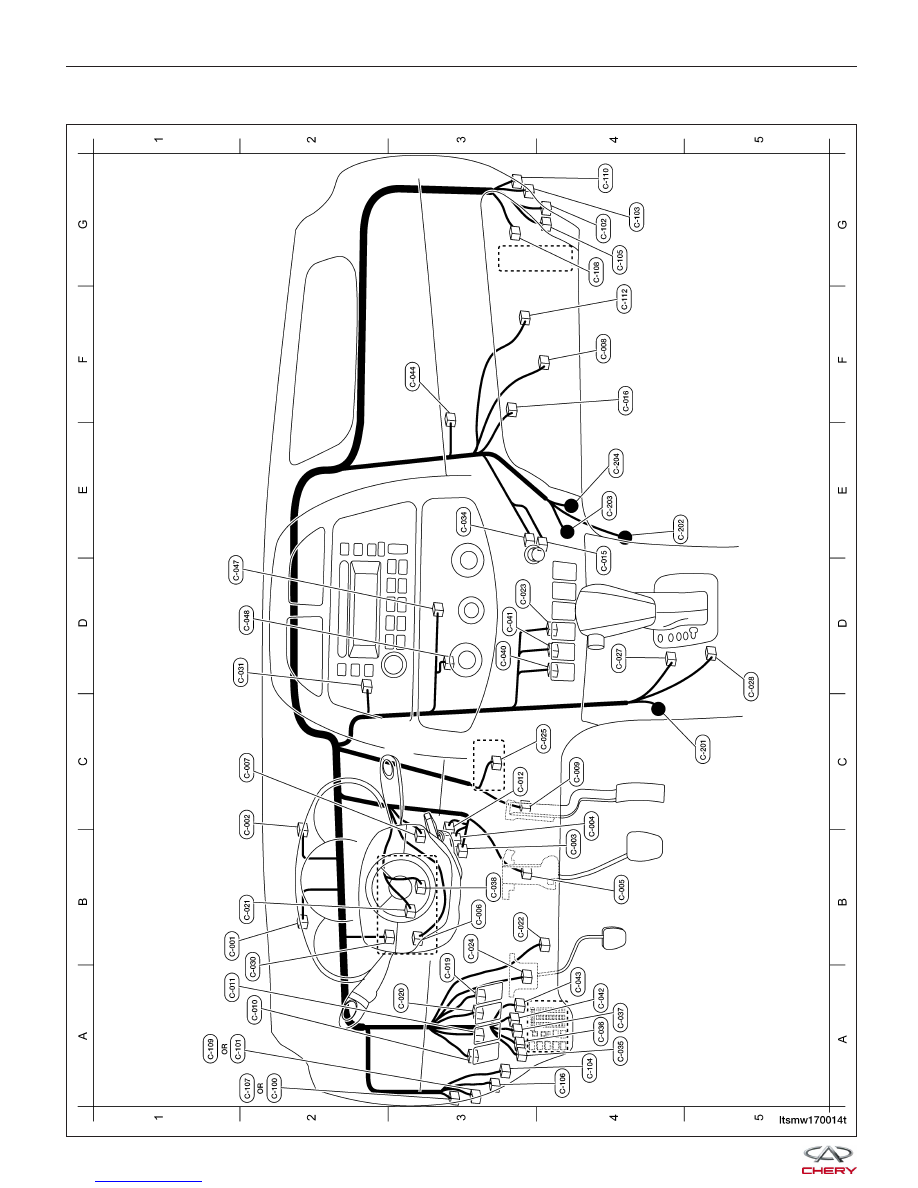

Main Harness

VEHICLE HARNESS ROUTING MAPS

LTSMW170014T
