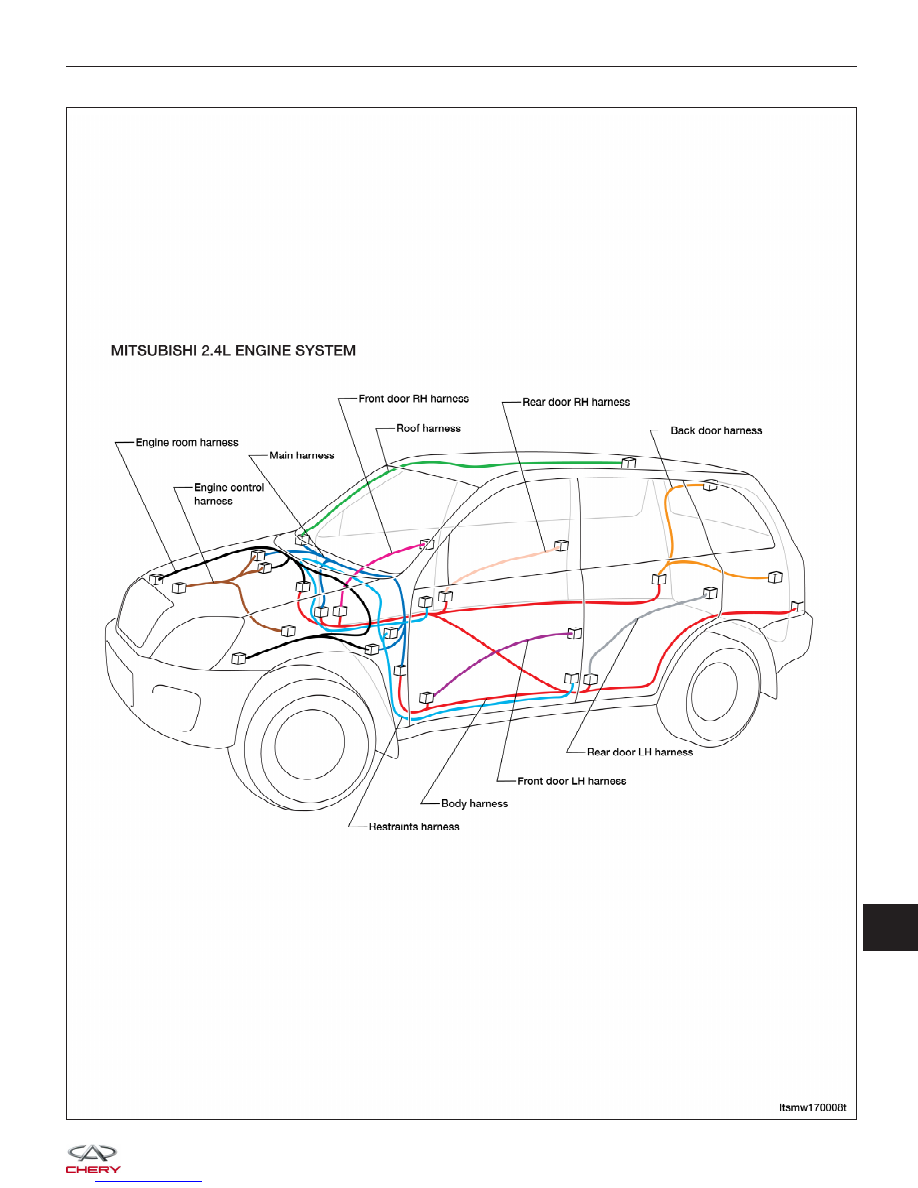

Vehicle Harness Layout (Page 2 of 2)

VEHICLE HARNESS ROUTING MAPS

LTSMW170008T

16

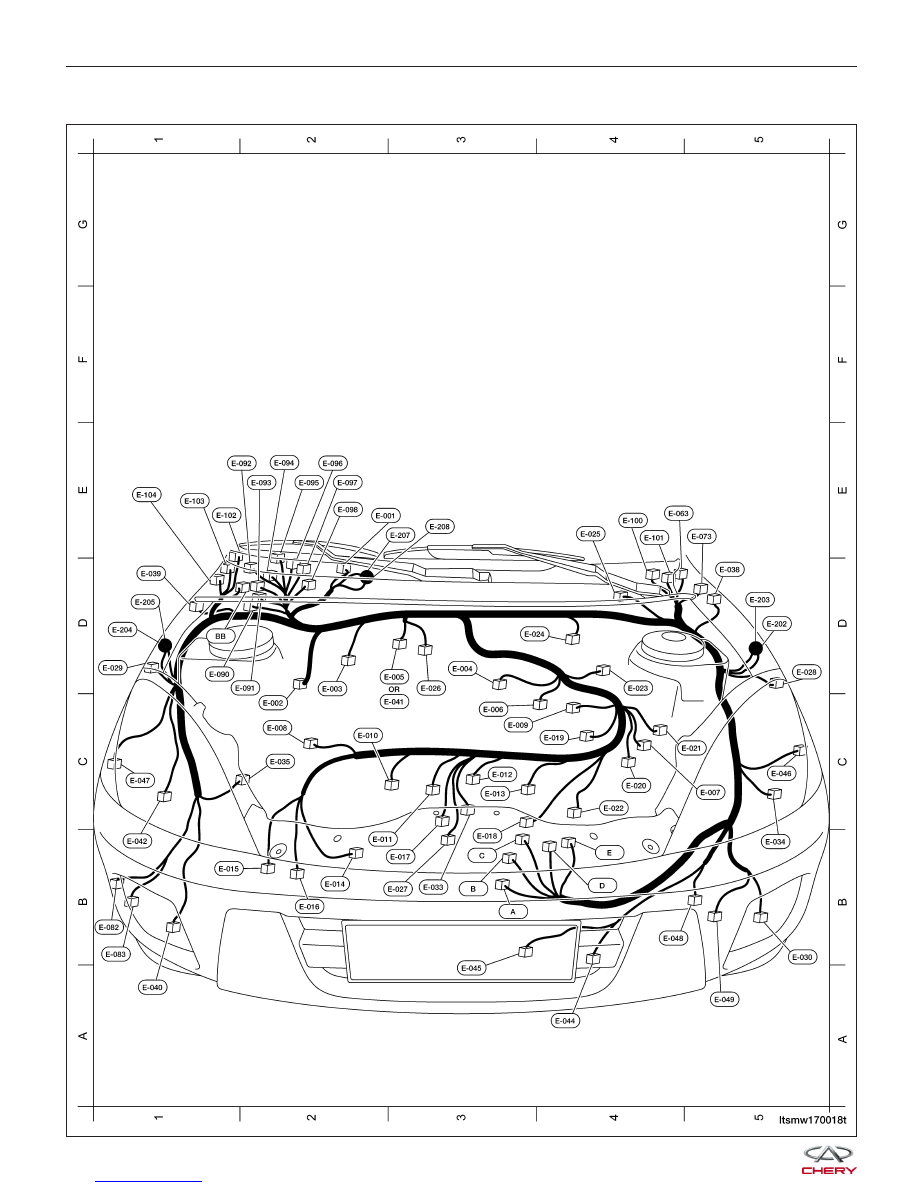

Engine Control Harness - With 1.6L & 1.8L Engine

VEHICLE HARNESS ROUTING MAPS

LTSMW170018T



A

/1

Power Fuse Box

B3

B

/1

Power Fuse Box

B3

C

/1

Power Fuse Box

B3

D

/1

Power Fuse Box

B4

E

/1

Power Fuse Box

B4

E-001

B/81

ECM

D2

E-002

B/25

ABS Hydraulic Control Module

D2

E-003

B/4

A/C Pressure Switch

D2

E-004

W-O/4

Upstream Oxygen Sensor

D3

E-005

W-O/4

Downstream Oxygen Sensor (With EOBD)

D3

E-006

B/3

Crankshaft Position Sensor

C4

E-007

B/3

Camshaft Position Sensor

C4

E-008

B/3

Generator

C2

E-009

B/5

Air Flow Sensor

C4

E-010

B/2

Fuel Injector No.1

C3

E-011

B/2

Fuel Injector No.2

C3

E-012

B/2

Fuel Injector No.3

C3

E-013

B/2

Fuel Injector No.4

C4

E-014

B/1

Power Steering Switch

B2

E-015

B/2

A/C Compressor

B2

E-016

W/1

Oil Pressure Switch

B2

E-017

B/3

Knock Sensor

B3

E-018

B/1

Starter Motor

B4

E-019

B/2

Engine Coolant Temperature Sensor

C4

E-020

B/4

Ignition Coil

C4

E-021

B/2

Backup Lamp Switch

C4

E-022

B/3

Canister Control Valve

C4

E-023

B/3

Vehicle Speed Sensor

D4

E-024

GR/2

Brake Fluid Level Switch

D4

E-025

GR/5

Front Wiper Motor

D4

E-026

B/2

Siren

D3

E-027

B/6

Electronic Throttle Control Actuator

B3

E-028

B/2

Front Wheel Speed Sensor LH

D5

E-029

B/2

Front Wheel Speed Sensor RH

D1

E-030

B/2

Front Fog Lamp LH

B5

E-033

B/4

Manifold Absolute Pressure Sensor (With
1.6L Engine)

C3

E-034

B/10

Front Combination Lamp LH

C5

E-035

B/3

Accelerator Sensor

C2

E-038

B/3

Side Turn Signal Lamp LH

D5

E-039

B/2

Side Turn Signal Lamp RH

D1

E-040

B/2

Front Fog Lamp RH

B1

E-041

B/4

Downstream Oxygen Sensor (Without
EOBD)

D3

E-042

B/10

Front Combination Lamp RH

C1

VEHICLE HARNESS ROUTING MAPS

16



E-044

B/2

Main Fan Motor

B4

E-045

B/2

Secondary Fan Motor

B3

E-046

B/2

Turn Signal Lamp LH

C5

E-047

B/2

Turn Signal Lamp RH

C1

E-048

B/2

Horn 1

B5

E-049

B/2

Horn 2

B5

E-063

W/14

Body Fuse And Relay Box (H)

D4

E-073

B/1

Body Fuse And Relay Box (C)

D4

E-082

B/2

Front Washer Motor

B1

E-083

W/2

Rear Washer Motor

B1

E-090

W/16

Front Fuse And Relay Box (A)

D2

E-091

W/8

Front Fuse And Relay Box (B)

D2

E-092

W/14

Front Fuse And Relay Box (C)

D2

E-093

B/1

Front Fuse And Relay Box (D)

D2

E-094

B/1

Front Fuse And Relay Box (E)

D2

E-095

W/4

Front Fuse And Relay Box (F)

D2

E-096

W/20

Front Fuse And Relay Box (G)

D2

E-097

B/10

Front Fuse And Relay Box (H)

D2

E-098

B/2

Front Fuse And Relay Box (I)

D2

E-100

W/16

To C-107

E4

E-101

W/18

To C-109

E4

E-102

W/14

To C-102

E2

E-103

W/14

To C-103

D2

E-104

W/18

To B-111

D2

E-202

-

Ground

D5

E-203

-

Ground

D5

E-204

-

Ground

D1

E-205

-

Ground

D1

E-207

-

Ground

D2

E-208

-

Ground

D2
