Overview

Power Fuse Box

GENERAL INFORMATION

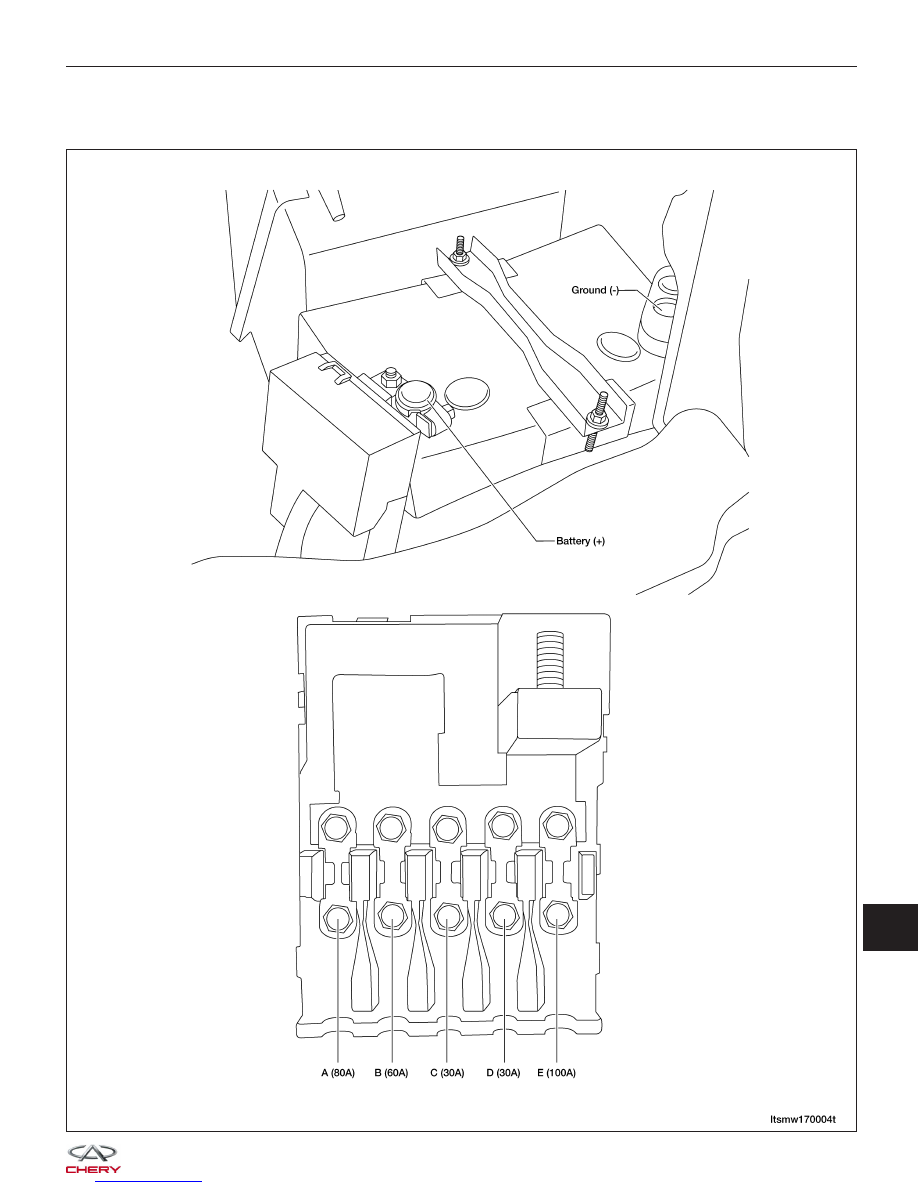

LTSMW170004T

16



Front Fuse and Relay Box

Description

The front fuse and relay box houses many of the fuses and relays for the vehicles electrical system. The front fuse
and relay box is located on the right side of the engine compartment and under the cowl top of windshield. If the
fuses and relays cannot be serviced, it must be replaced as a unit.

Operation

When a circuit fails, the fuse will blow and remove current from the circuit. The front fuse and relay box is equipped
with a label that identifies each component. The label is printed on the inside of the cover. The power fuse box
identifies the rating of each fuse individually. Turn off the ignition switch, and then replace the fuse.

GENERAL INFORMATION



Overview

Front Fuse And Relay Box

GENERAL INFORMATION

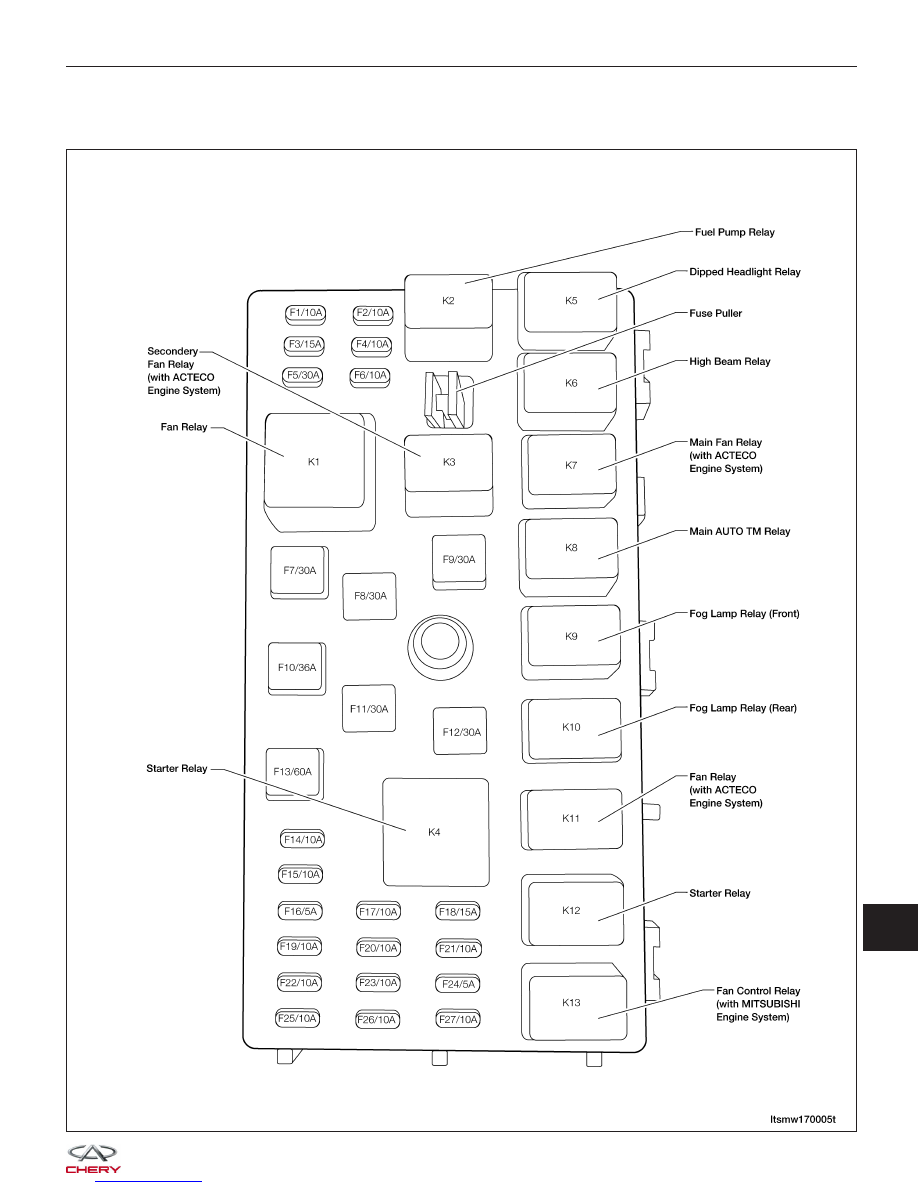

LTSMW170005T

16



Body Fuse and Relay Box

Description

The body fuse and relay box houses many of the fuses and relays for the vehicle’s electrical system. The body fuse
and relay box is situated on the left front side of the interior of the cabin and under the instrument panel, which is
mounted on the cross beam of the instrument panel. All the fuses and relays cannot be serviced it must be replaced
as a unit.

Operation

When a circuit fails, the fuse will blow and remove current from the circuit.

Turn off the ignition switch, and then replace the fuse.

GENERAL INFORMATION
