GENERAL INFORMATION

Description

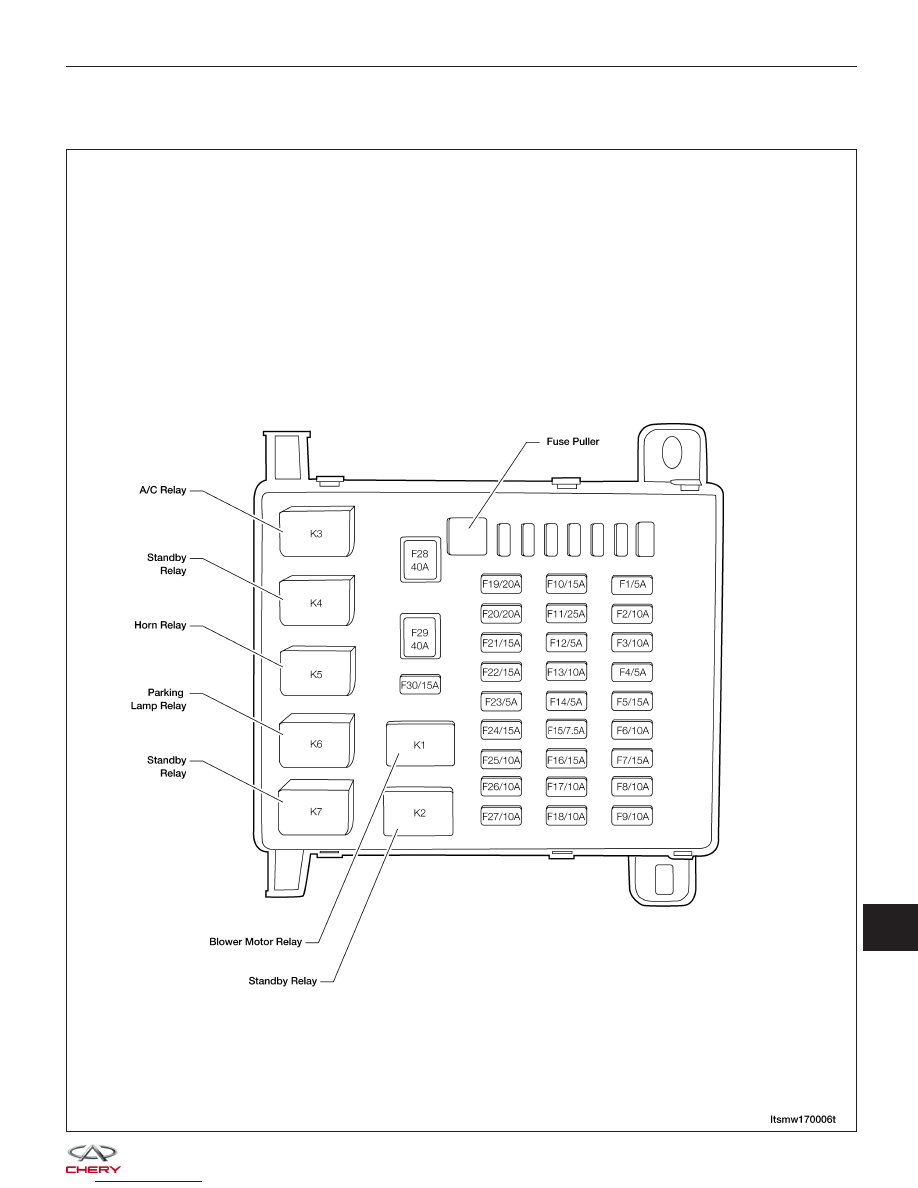

This section provides illustrations identifying component, ground and splice locations in the vehicle.

To help locate all electrical components on the drawings, the following harness layouts use a map style grid:

• Engine Room Harness (1.6L & 1.8L/2.0L & 2.4L)

• Engine Control Harness (1.6L & 1.8L/2.0L & 2.4L)

• Main Harness

• Body Harness

• Front Door LH Harness

• Front Door RH Harness

• Rear Door LH Harness

• Rear Door RH Harness

• Back Door Harness

• Roof Harness

• Restraints Harness

Operation

Use the wiring harness diagrams in each harness section for component, ground and splice identification. Refer to
the appropriate index for the specific vehicle harness.

How To Read Harness Layout Diagrams

1. Find the desired connector number on the connector list.
2. Find the grid reference.
3. On the drawing, find the crossing of the grid reference column letter and row number.
4. Find the connector number in the crossing zone.
5. Follow the line (if used) to the connector.

16



VEHICLE HARNESS ROUTING MAPS

Vehicle Harness Layout

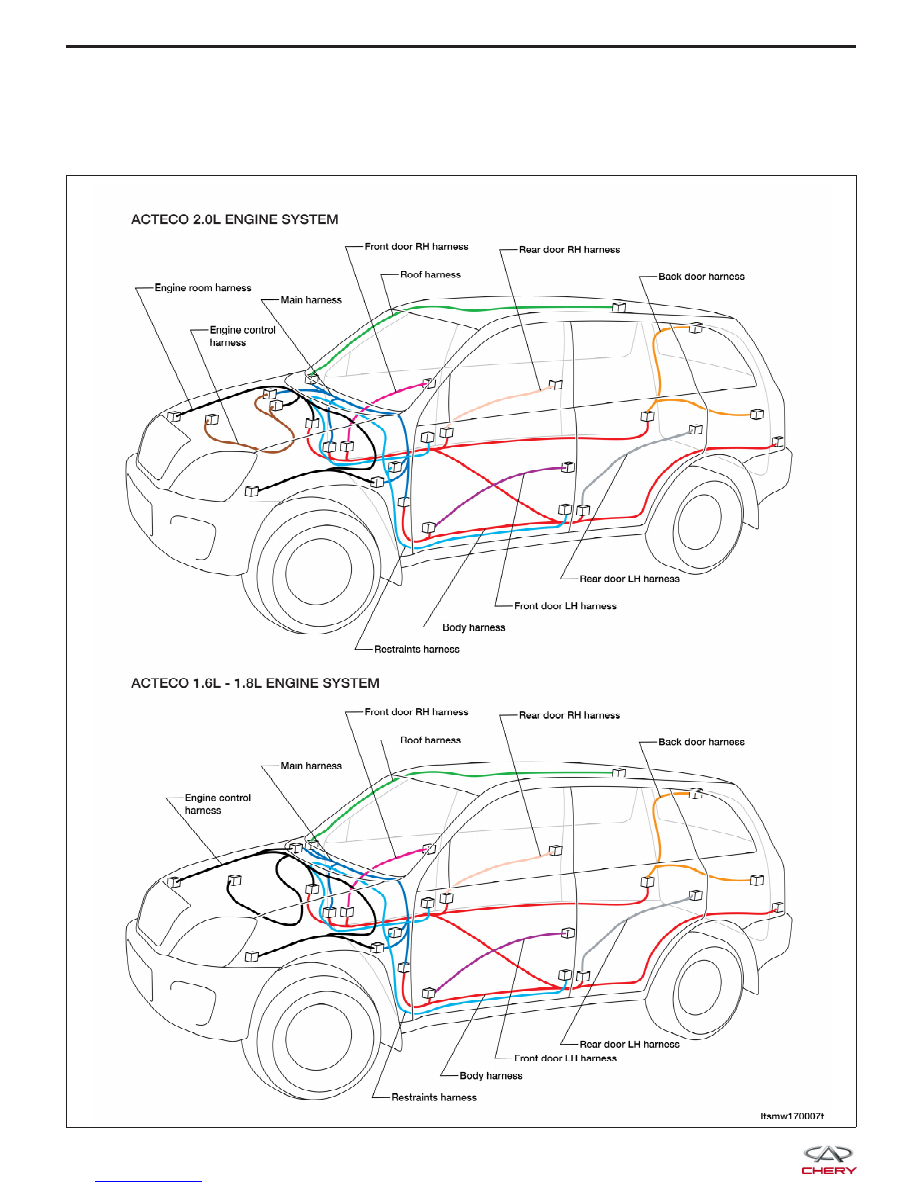

Vehicle Harness Layout (Page 1 of 2)

LTSMW170007T
