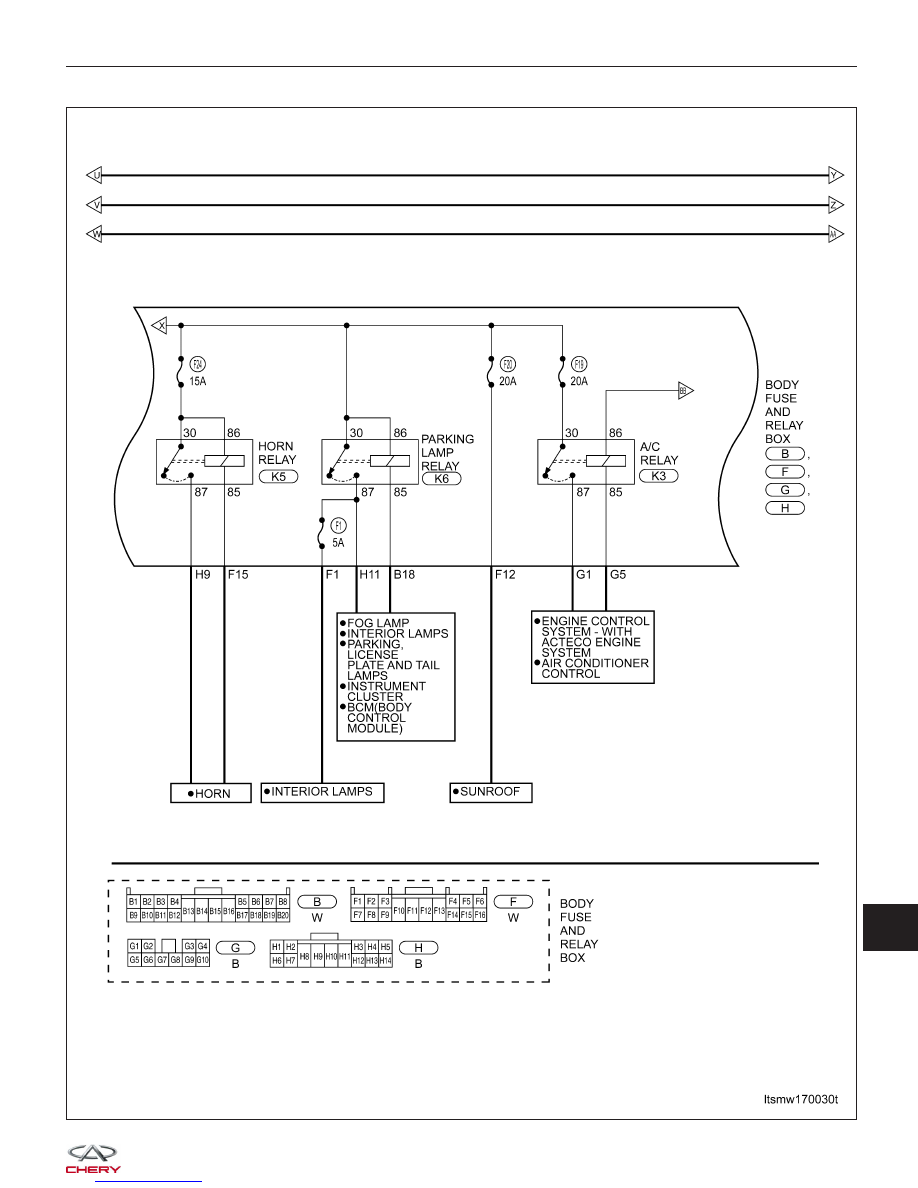

Power Distribution (Page 10 of 13)

ELECTRICAL SCHEMATICS

LTSMW170030T

16

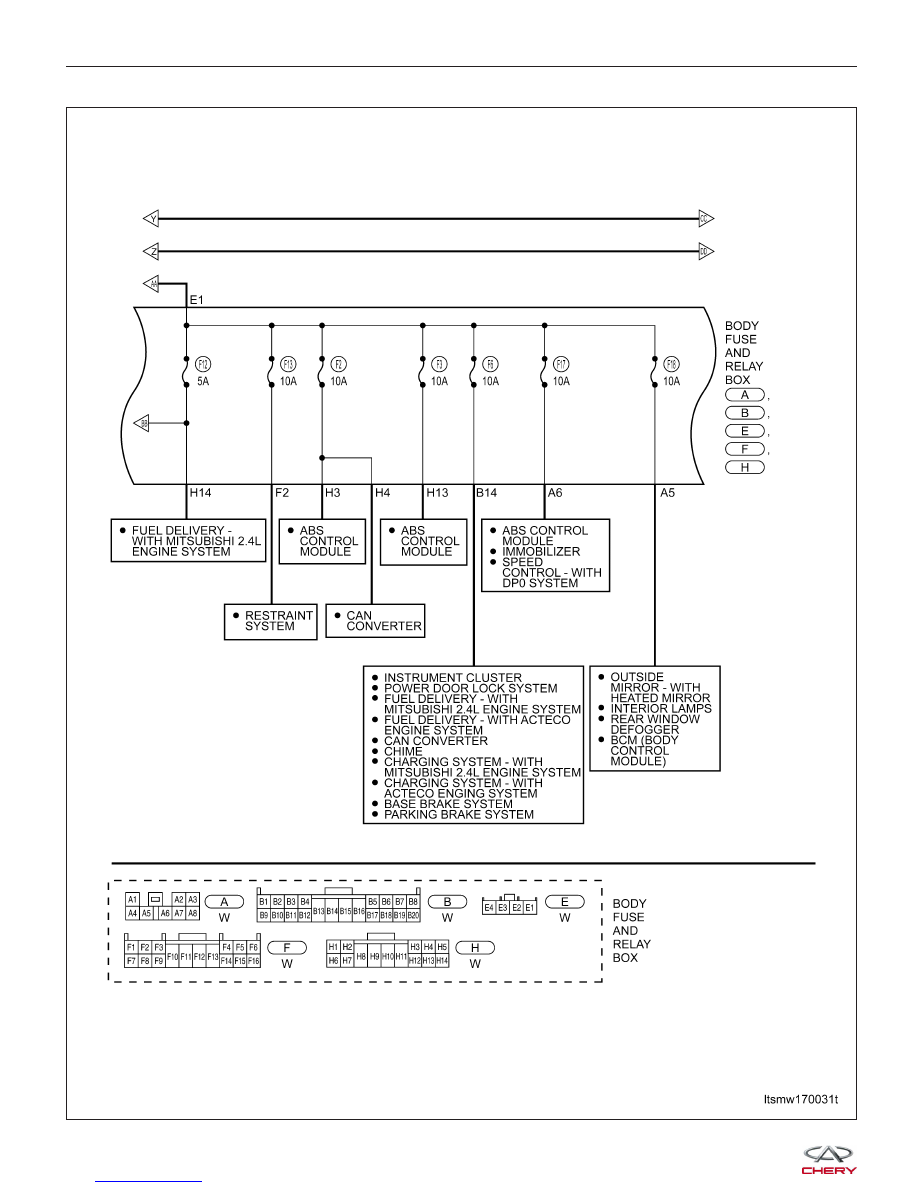

Power Distribution (Page 11 of 13)

ELECTRICAL SCHEMATICS

LTSMW170031T

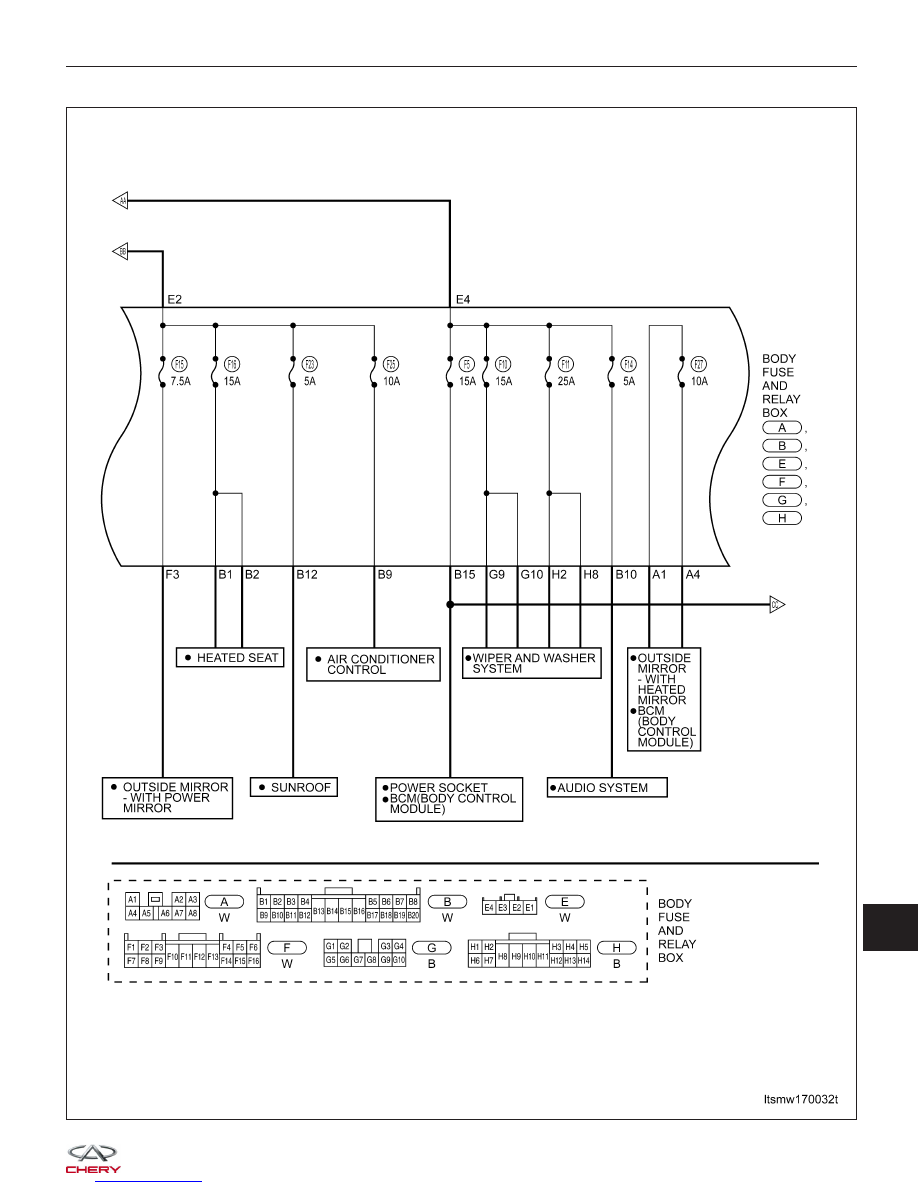

Power Distribution (Page 12 of 13)

ELECTRICAL SCHEMATICS

LTSMW170032T

16

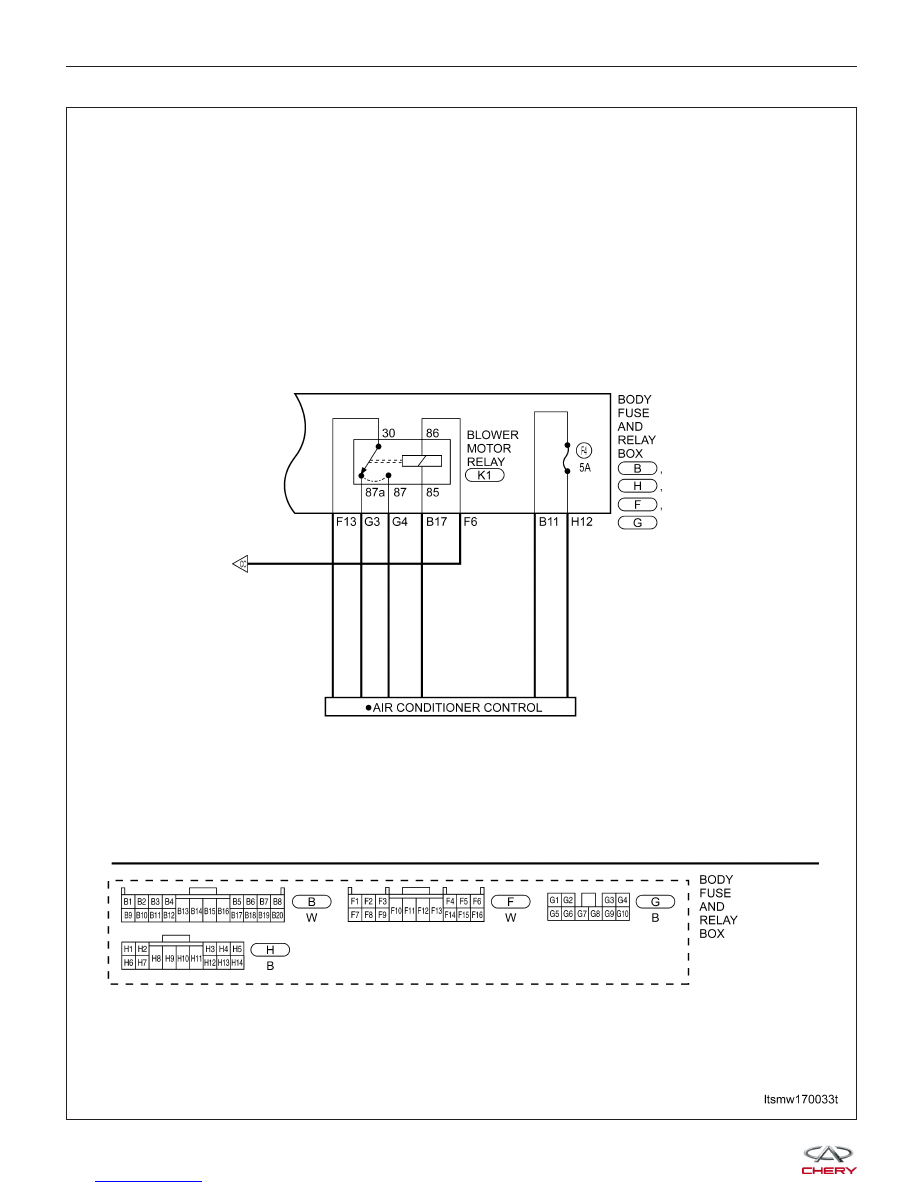

Power Distribution (Page 13 of 13)

ELECTRICAL SCHEMATICS

LTSMW170033T
