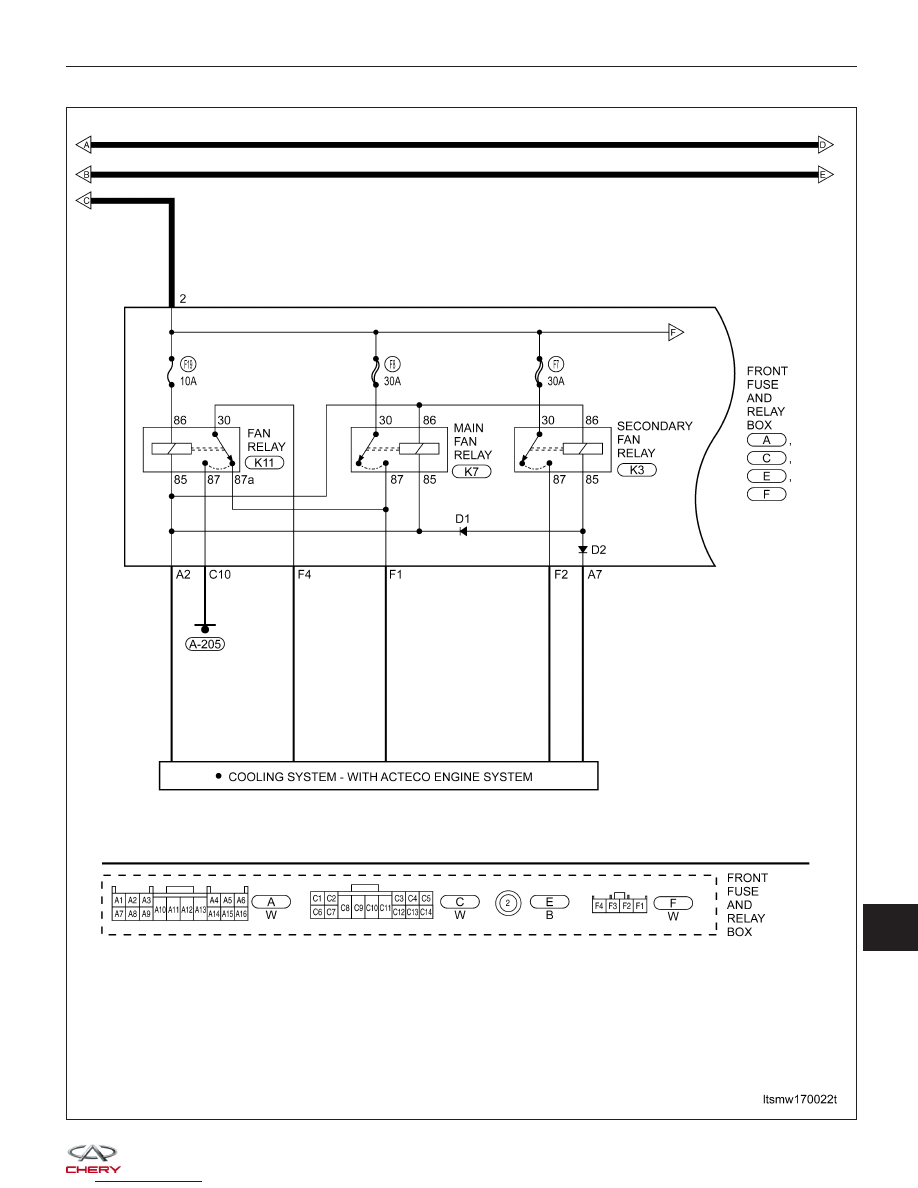

Power Distribution (Page 2 of 13)

ELECTRICAL SCHEMATICS

LTSMW170022T

16

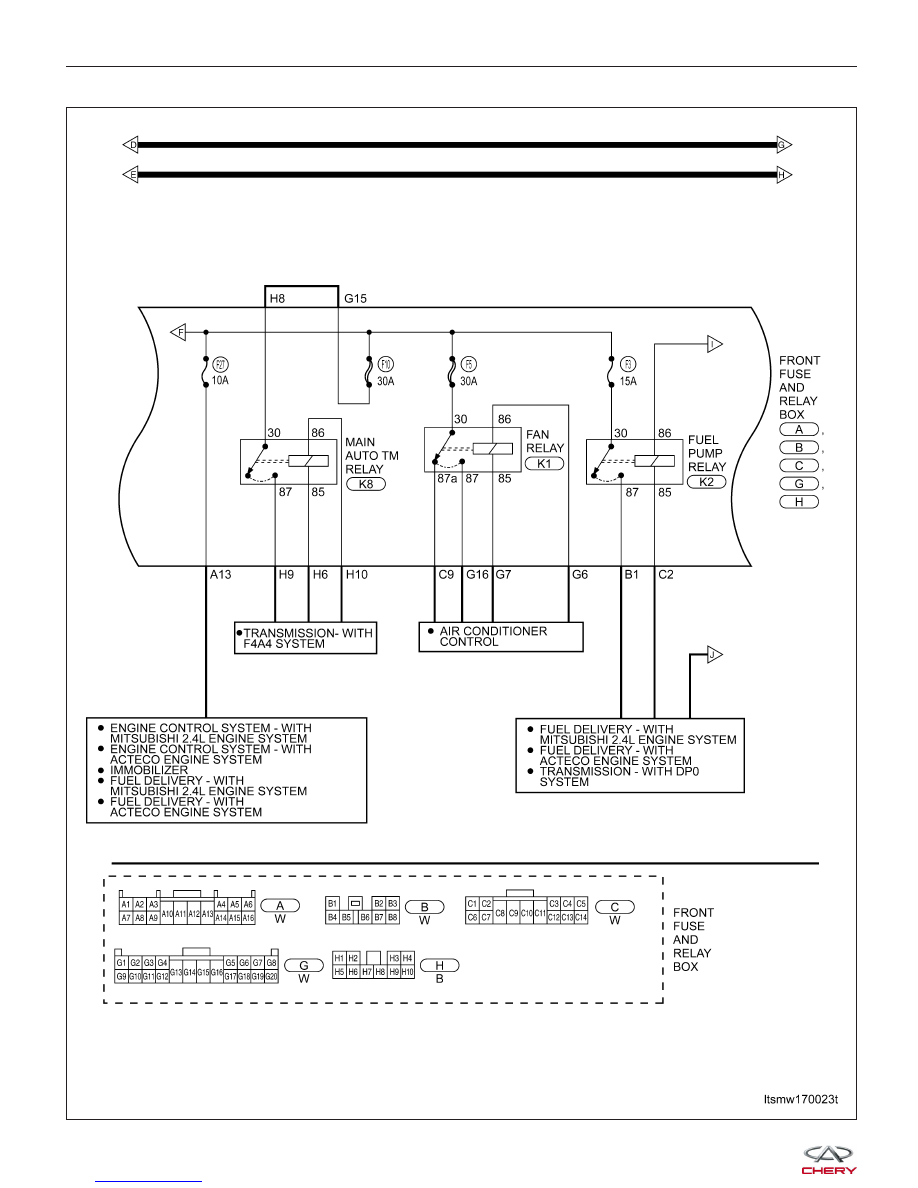

Power Distribution (Page 3 of 13)

ELECTRICAL SCHEMATICS

LTSMW170023T

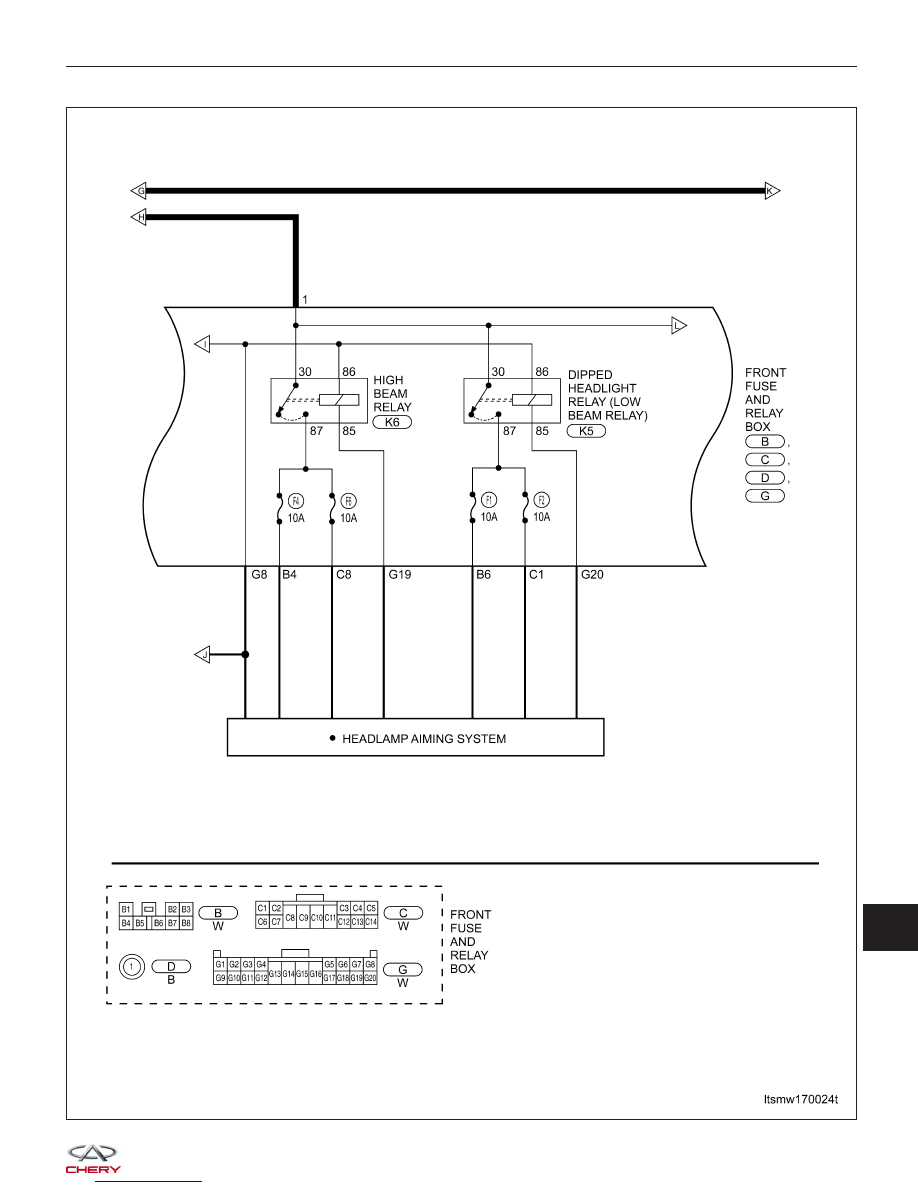

Power Distribution (Page 4 of 13)

ELECTRICAL SCHEMATICS

LTSMW170024T

16

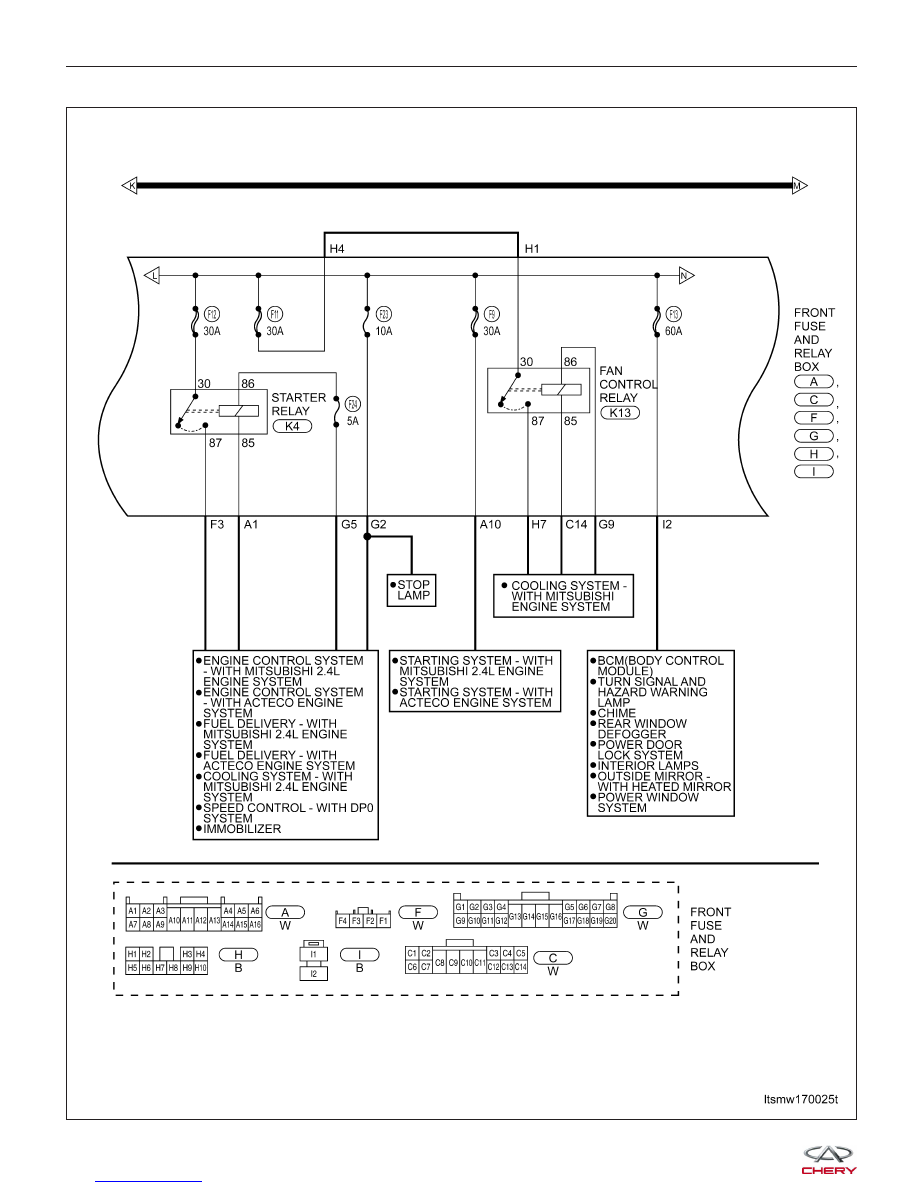

Power Distribution (Page 5 of 13)

ELECTRICAL SCHEMATICS

LTSMW170025T
