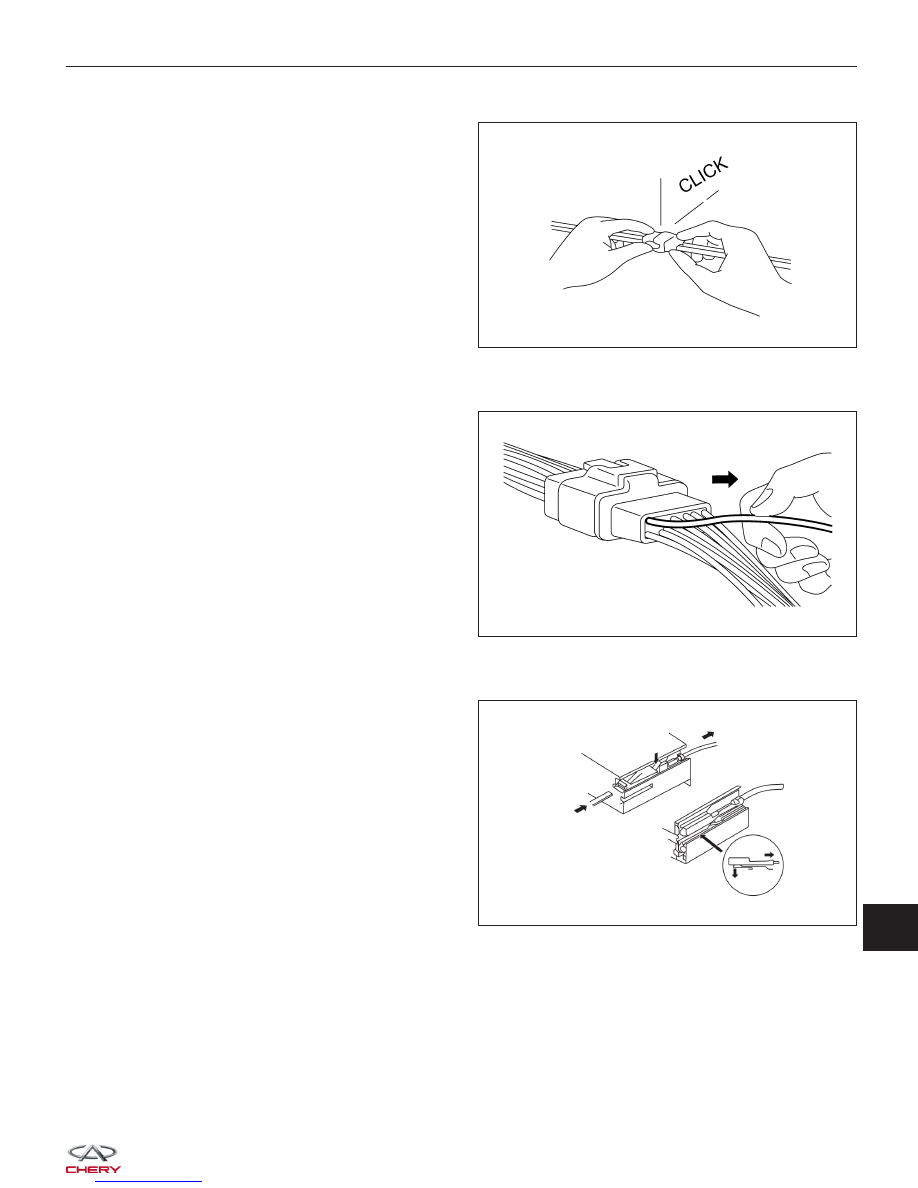

Locking Connector

• When locking connectors, listen for a click indicat-

ing they are securely locked.

Connector Terminals

• Pull lightly on individual wires to check that they

are secured in the terminal.

Connector/Terminal Replacement

• Use the appropriate tools to remove a terminal as

shown. While installing a terminal, be sure to insert
it until it locks securely.

• Insert a thin piece of metal from the terminal side

of the connector and with the terminal locking tab
pressed down, pull the terminal out from the
connector.

ELECTRICAL COMPONENTS

BESM010020

BESM010023

BESM010029

16



VEHICLE POWER DISTRIBUTION

GENERAL INFORMATION

16-13

Description

16-13

Operation

16-13

ELECTRICAL SCHEMATICS

16-14

Electrical Schematics

16-14



GENERAL INFORMATION

Description

The power distribution system is designed to provide safe, reliable, centralized and convenient access to the distri-
bution of the electrical power required to operate all vehicle electrical and electronic systems.

The following components are used for power distribution:

• Battery

• Power Fuse Box

• Body Fuse and Relay Box

• Front Fuse and Relay Box

• Ignition Switch

• Fuses

• Circuit Breakers

• Relays

Operation

The power distribution system operates all electrical and electronic engine, transmission, chassis, safety, comfort and
convenience systems.

16



ELECTRICAL SCHEMATICS

Electrical Schematics

The power distribution electrical schematics include all wiring information detailed on the power side of all vehicle
circuits. This is helpful when attempting to troubleshoot a specific electrical failure, and shows connector pin-out infor-
mation and splices.

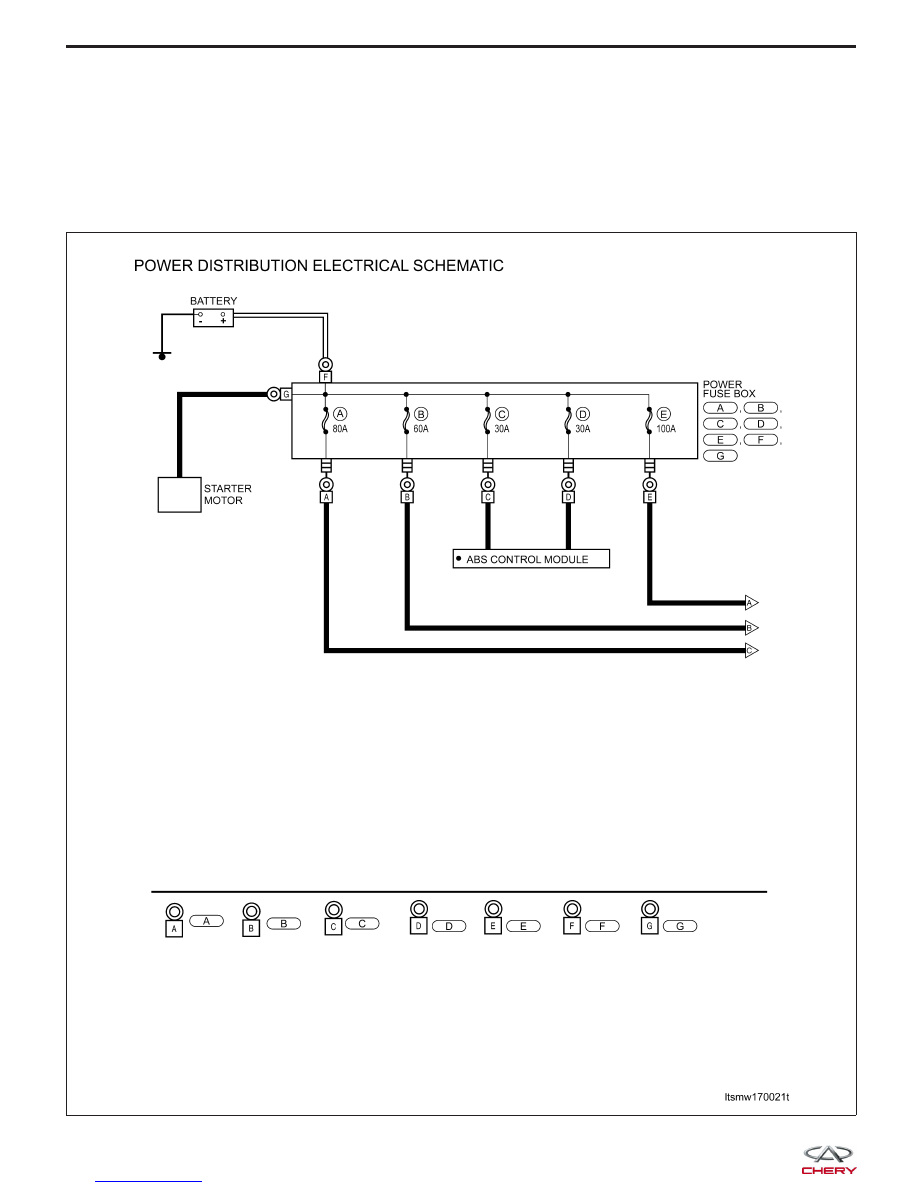

Power Distribution (Page 1 of 13)

LTSMW170021T
