Chery Tiggo. Manual - part 462

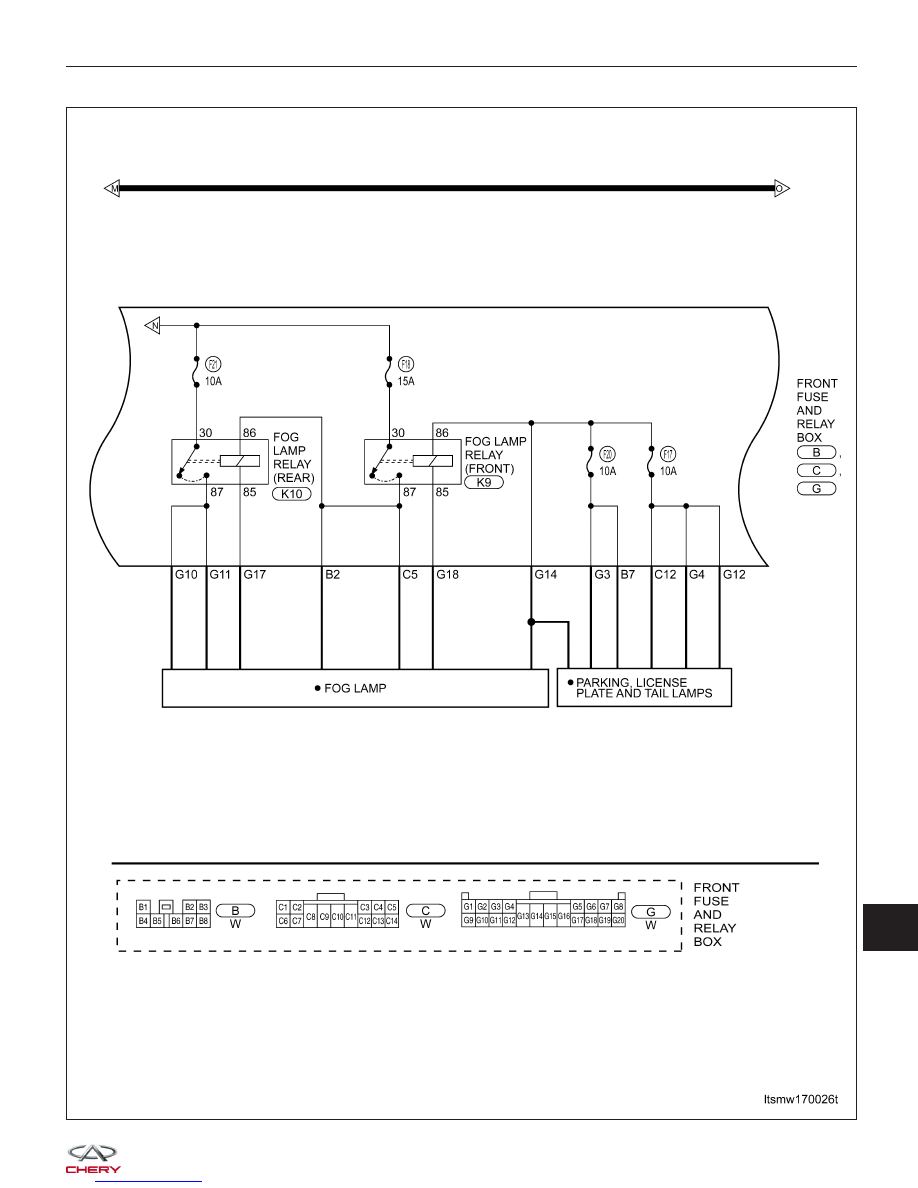

Power Distribution (Page 6 of 13)

ELECTRICAL SCHEMATICS

LTSMW170026T

16

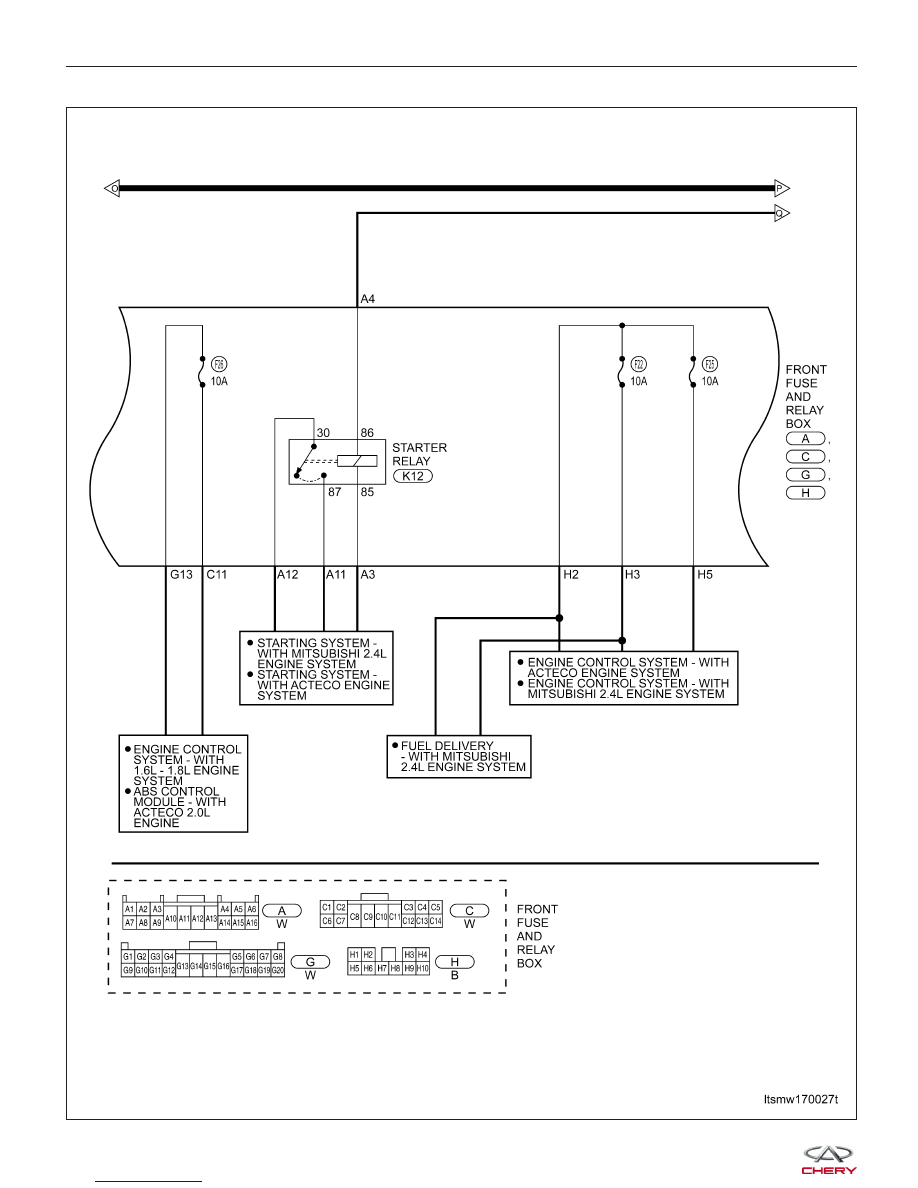

Power Distribution (Page 7 of 13)

ELECTRICAL SCHEMATICS

LTSMW170027T

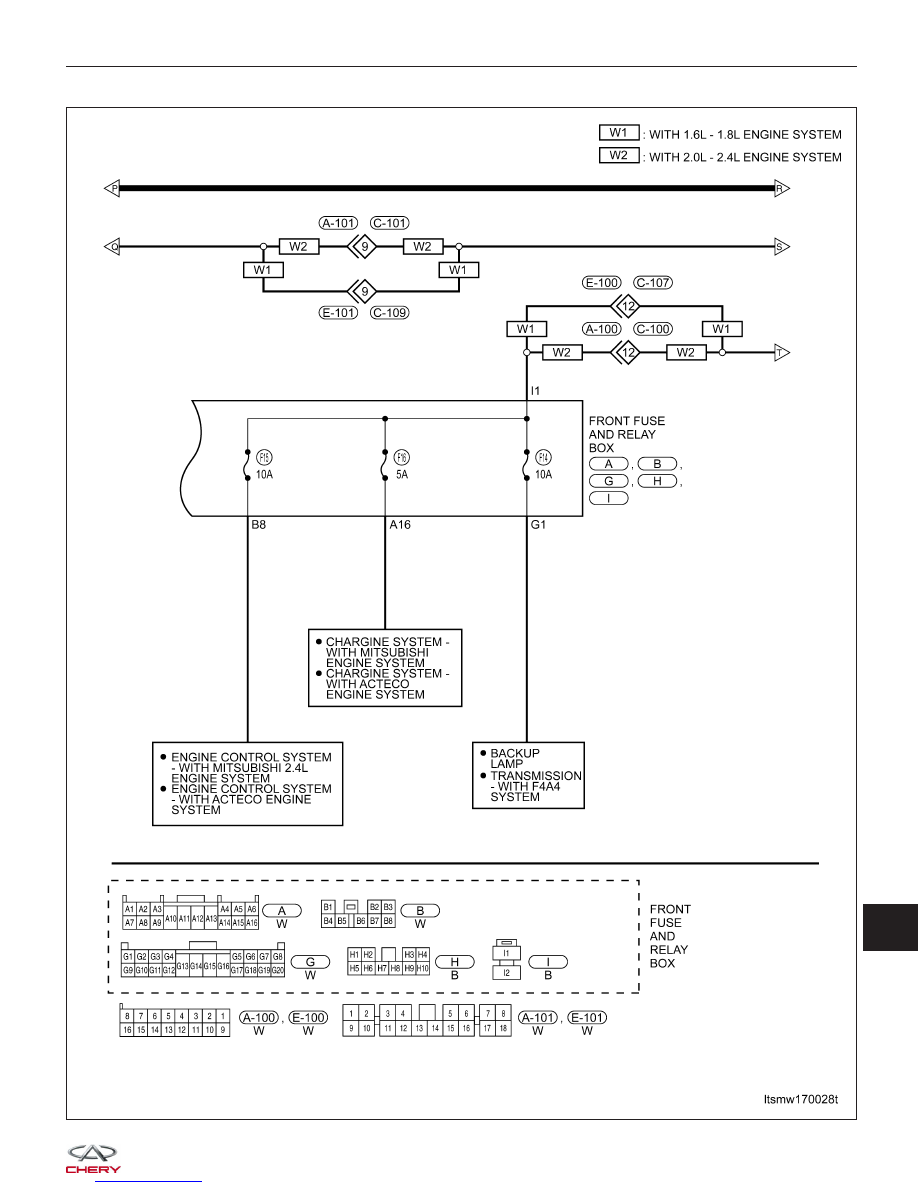

Power Distribution (Page 8 of 13)

ELECTRICAL SCHEMATICS

LTSMW170028T

16

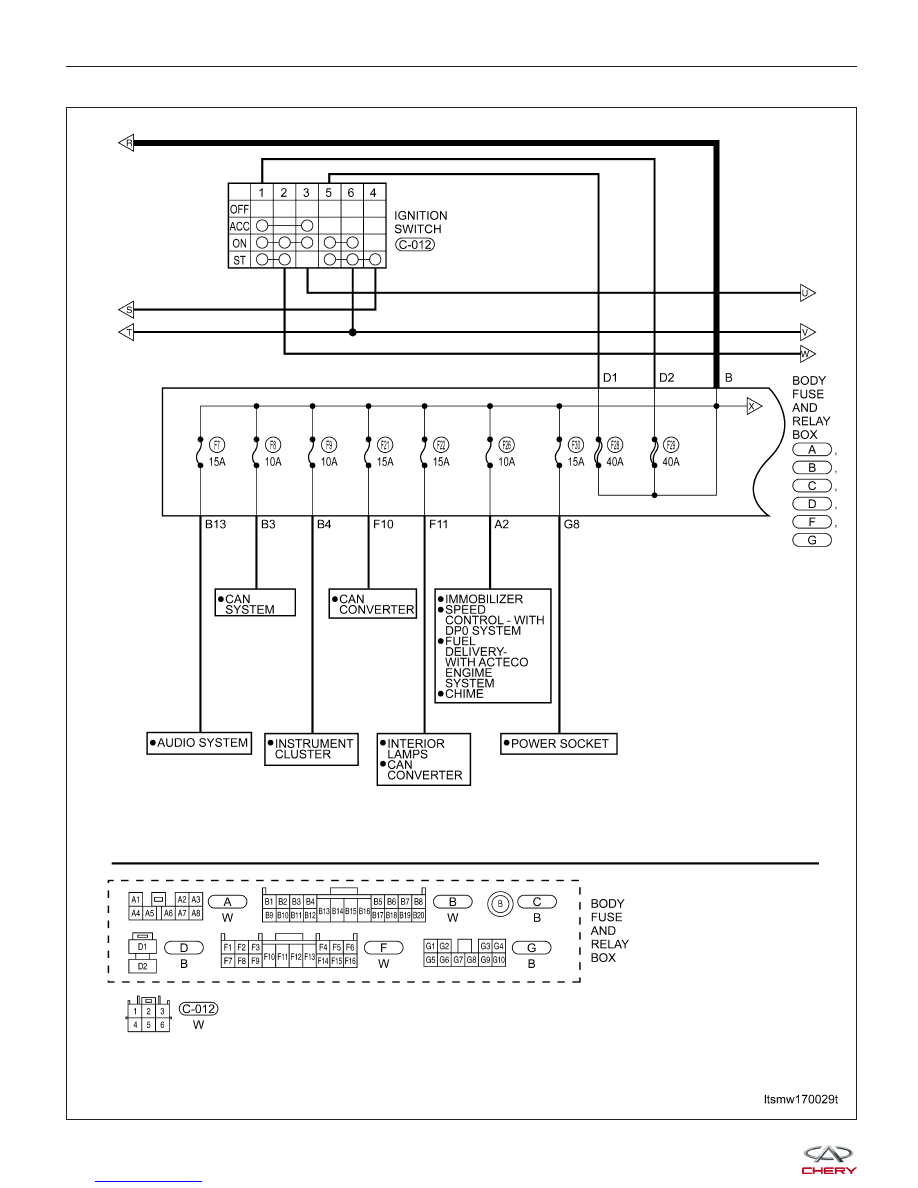

Power Distribution (Page 9 of 13)

ELECTRICAL SCHEMATICS

LTSMW170029T
