VEHICLE GROUND DISTRIBUTION

GENERAL INFORMATION

16-28

Description

16-28

Operation

16-28

ELECTRICAL SCHEMATICS

16-29

Electrical Schematics

16-29

16



GENERAL INFORMATION

Description

The ground distribution system is designed to provide centralized and convenient ground locations for the entire vehi-
cle electrical system.

Operation

The ground distribution system provides a grounding path for all electrical and electronic engine, transmission, chas-
sis, safety, comfort and convenience systems.



ELECTRICAL SCHEMATICS

Electrical Schematics

The ground distribution electrical schematics include all wiring information detailed on the ground side of all vehicle
circuits. This is helpful when attempting to troubleshoot a specific electrical failure, and shows connector pin-out infor-
mation and splices.

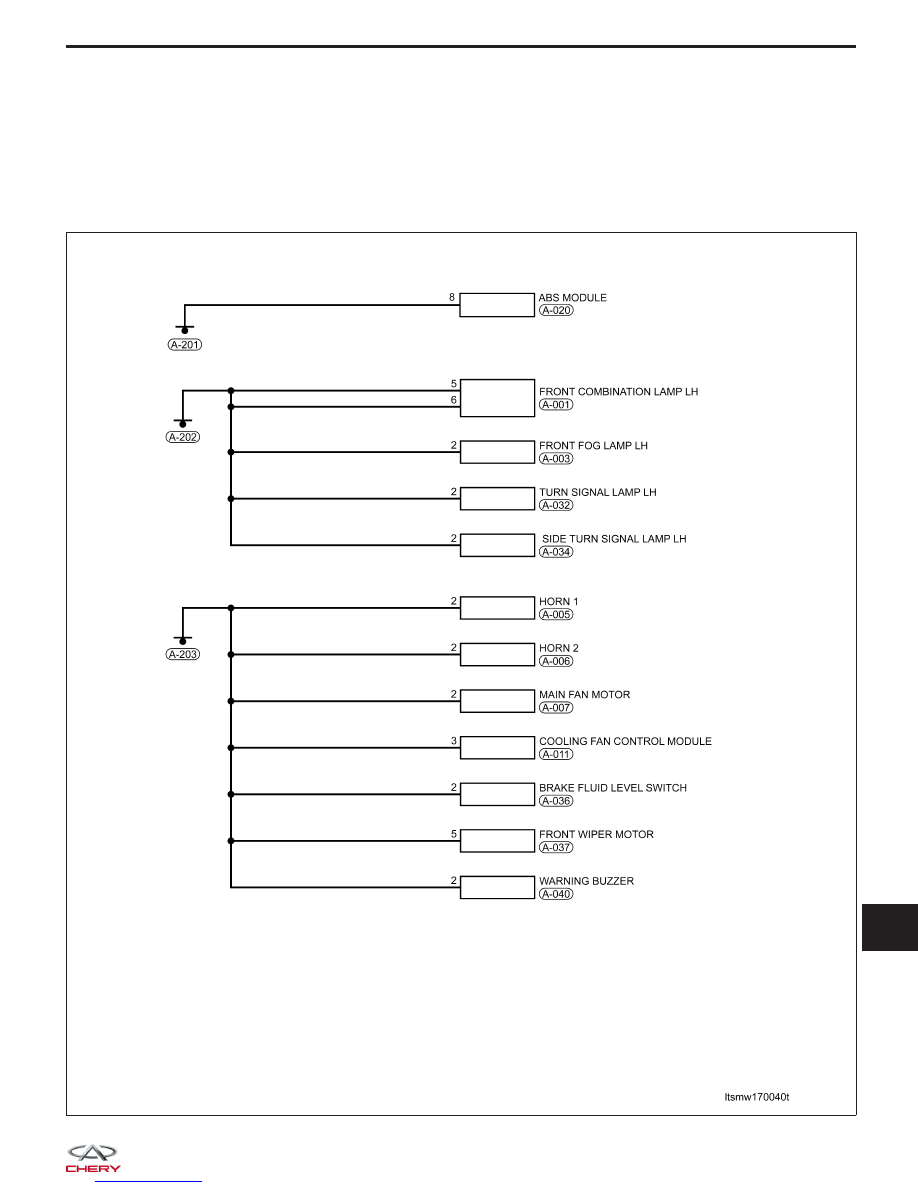

Ground Distribution (Page 1 of 8)

LTSMW170040T

16

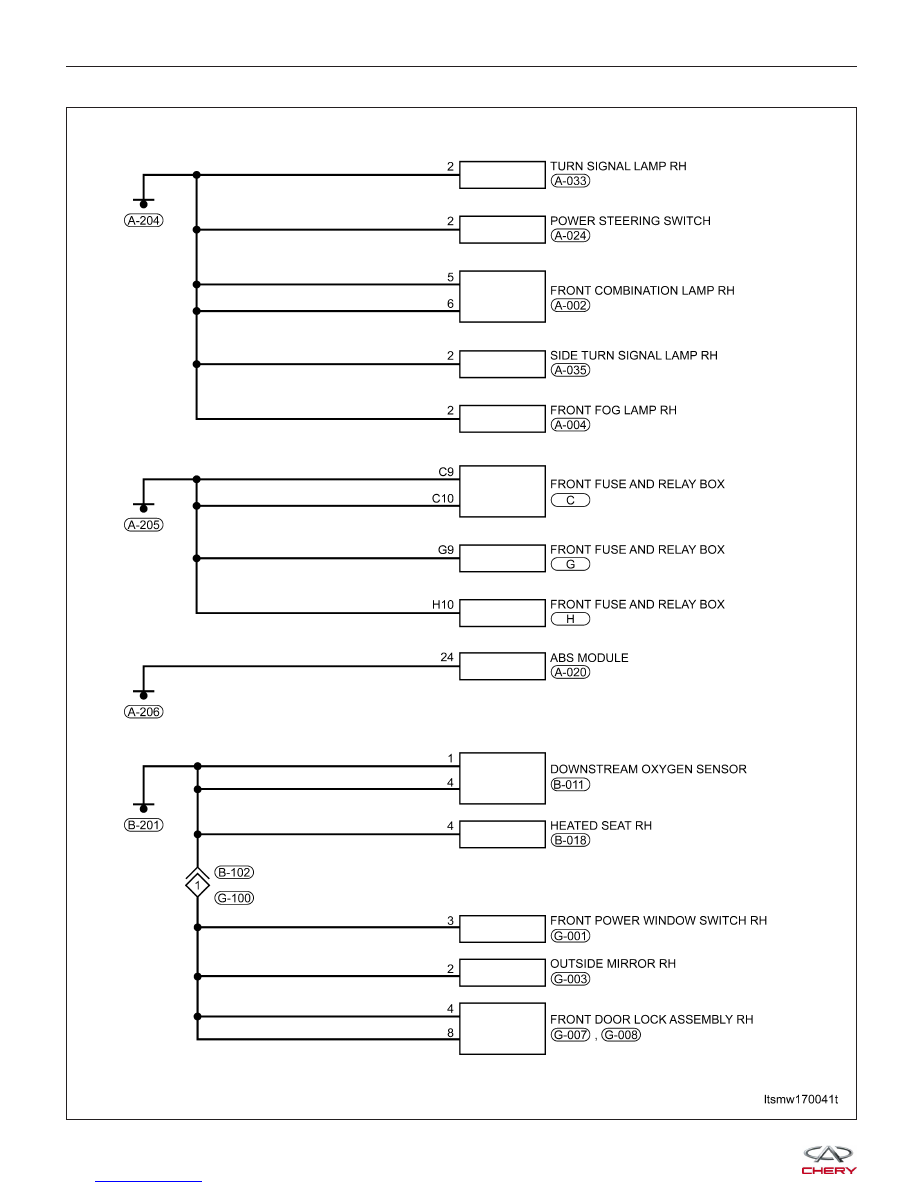

Ground Distribution (Page 2 of 8)

ELECTRICAL SCHEMATICS

LTSMW170041T
