Chery Tiggo. Manual - part 455

WIPERS AND WASHERS

Description

The wiper system operates the front and rear wipers. The windshield wiper system includes the following compo-
nents:

• Wiper and Washer Switch

• Front Wiper Motor

• Rear Wiper Motor

• Front Wiper Arm

• Rear Wiper Arm

• Front Wiper Link

• Washer Bottle

• Washer Pump

Operation

The wiper system is controlled by the wiper and washer switch. The wiper and washer system operate with the
ignition switch is in the ON position. All wiper and washer functions are controlled by rotating the control knob on the
end of the control stalk to the MIST, OFF, INT, LO or HI wiper positions.

15



Electrical Schematics

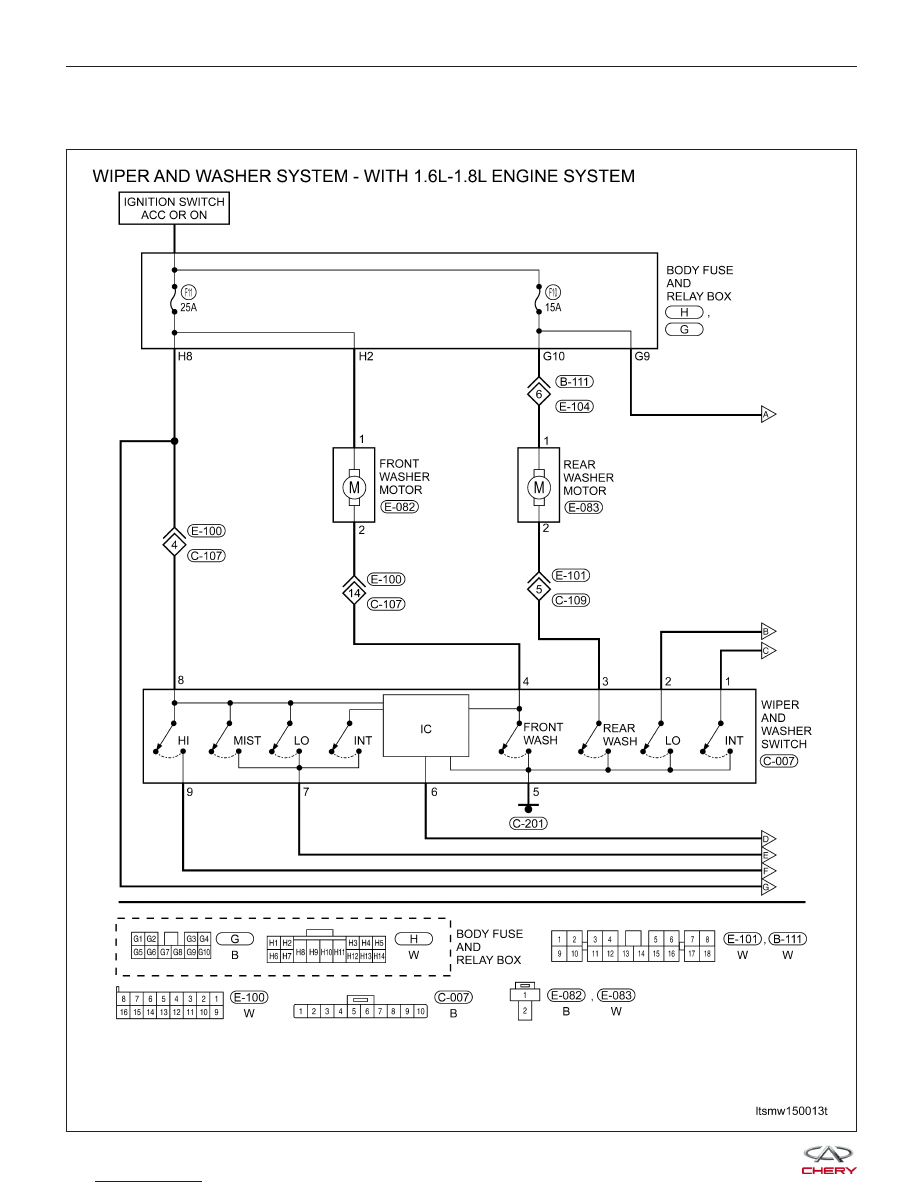

Wiper and Washer System (Page 1 of 4)

WIPERS AND WASHERS

LTSMW150013T

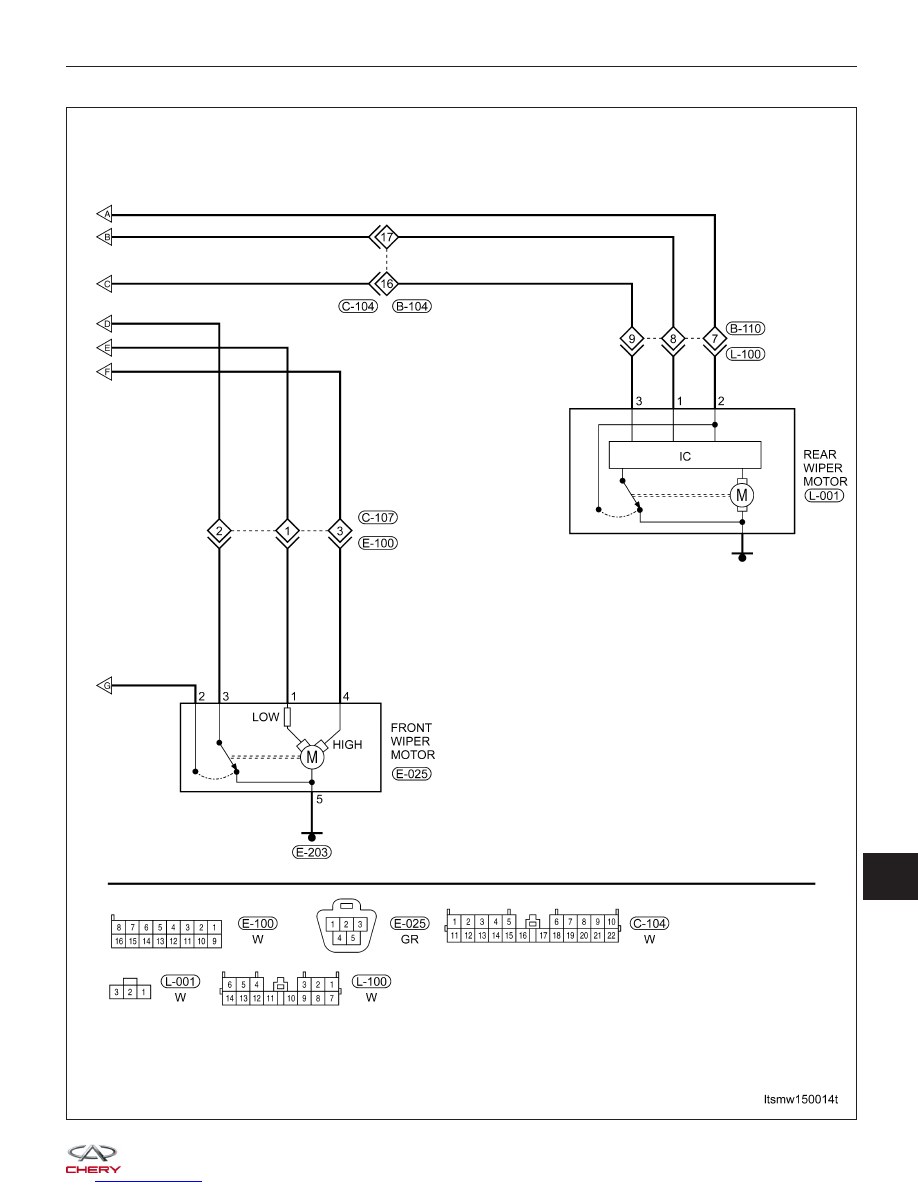

Wiper and Washer System (Page 2 of 4)

WIPERS AND WASHERS

LTSMW150014T

15

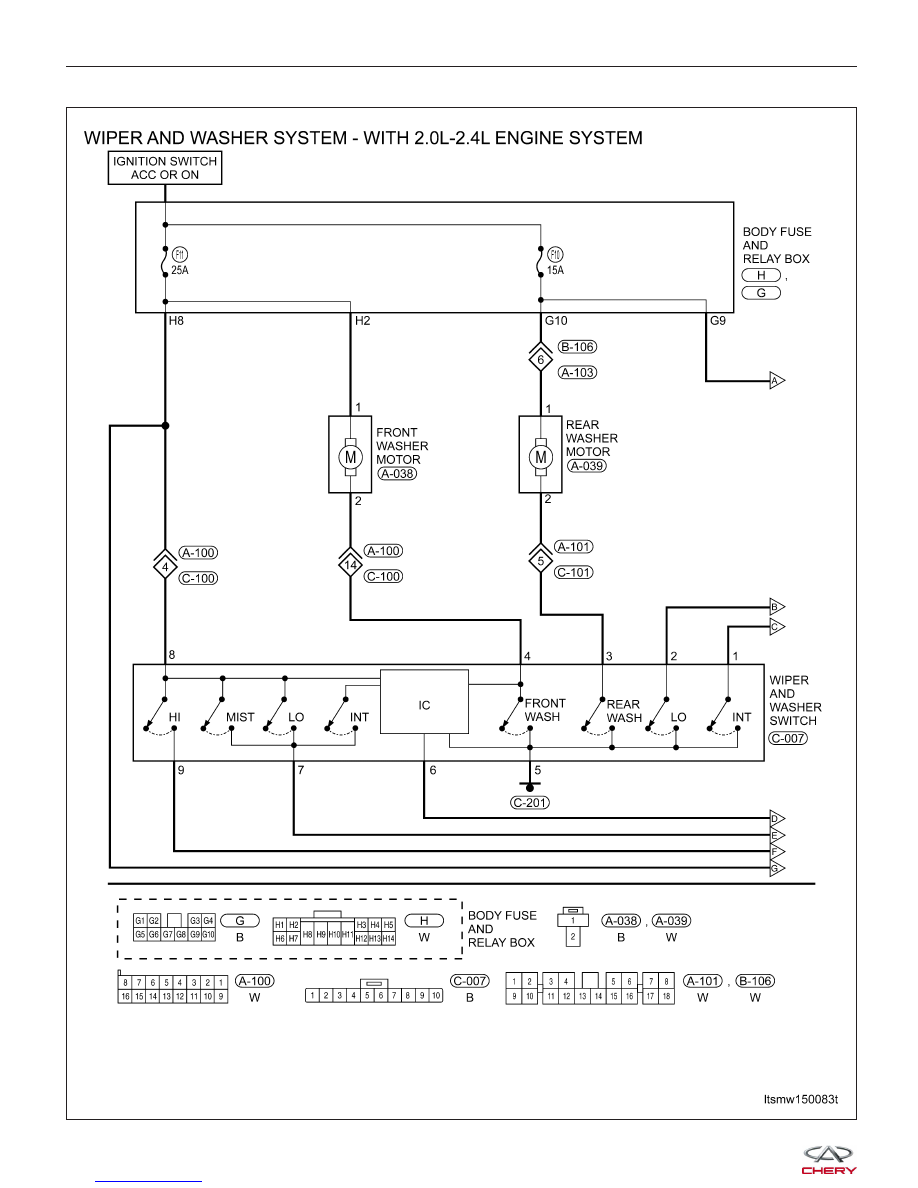

Wiper and Washer System (Page 3 of 4)

WIPERS AND WASHERS

LTSMW150083T
