Chery Tiggo. Manual - part 456

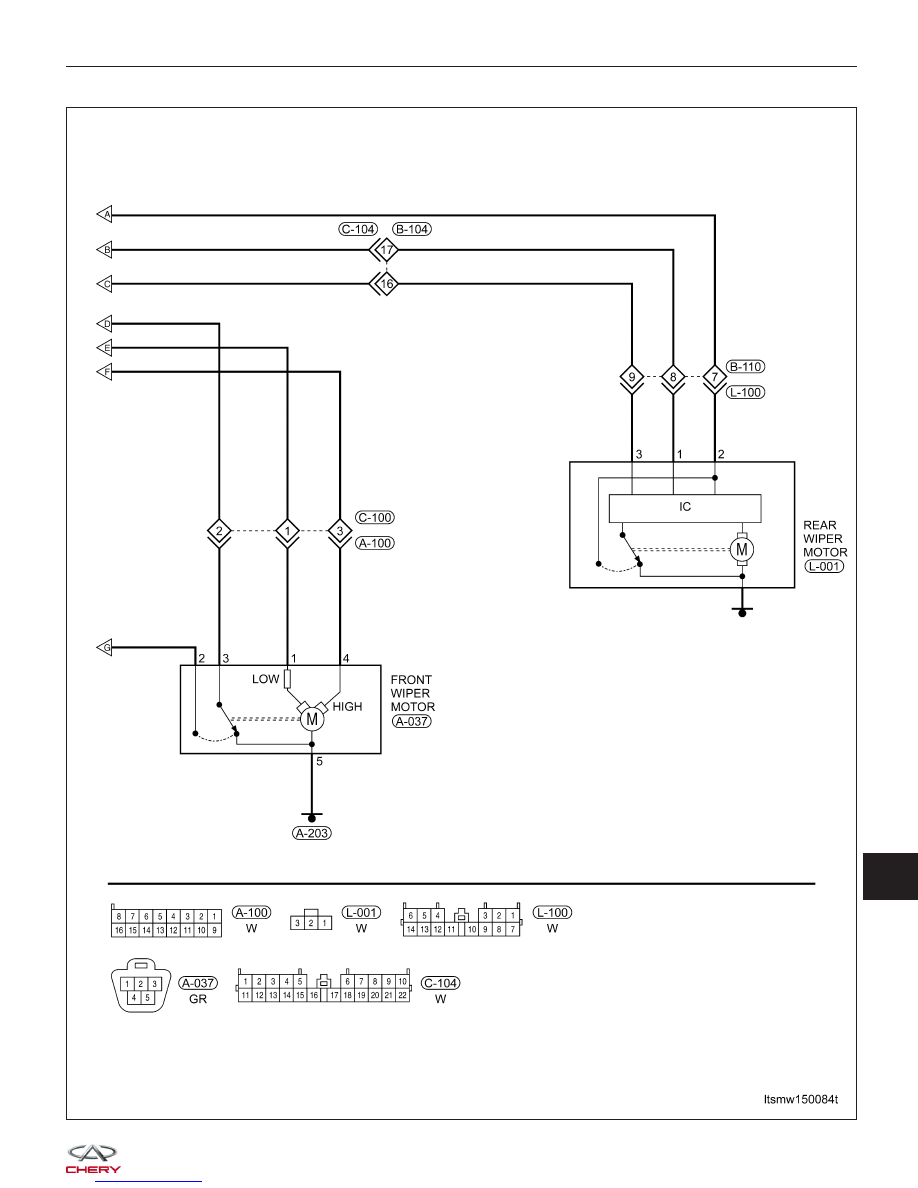

Wiper and Washer System (Page 4 of 4)

WIPERS AND WASHERS

LTSMW150084T

15

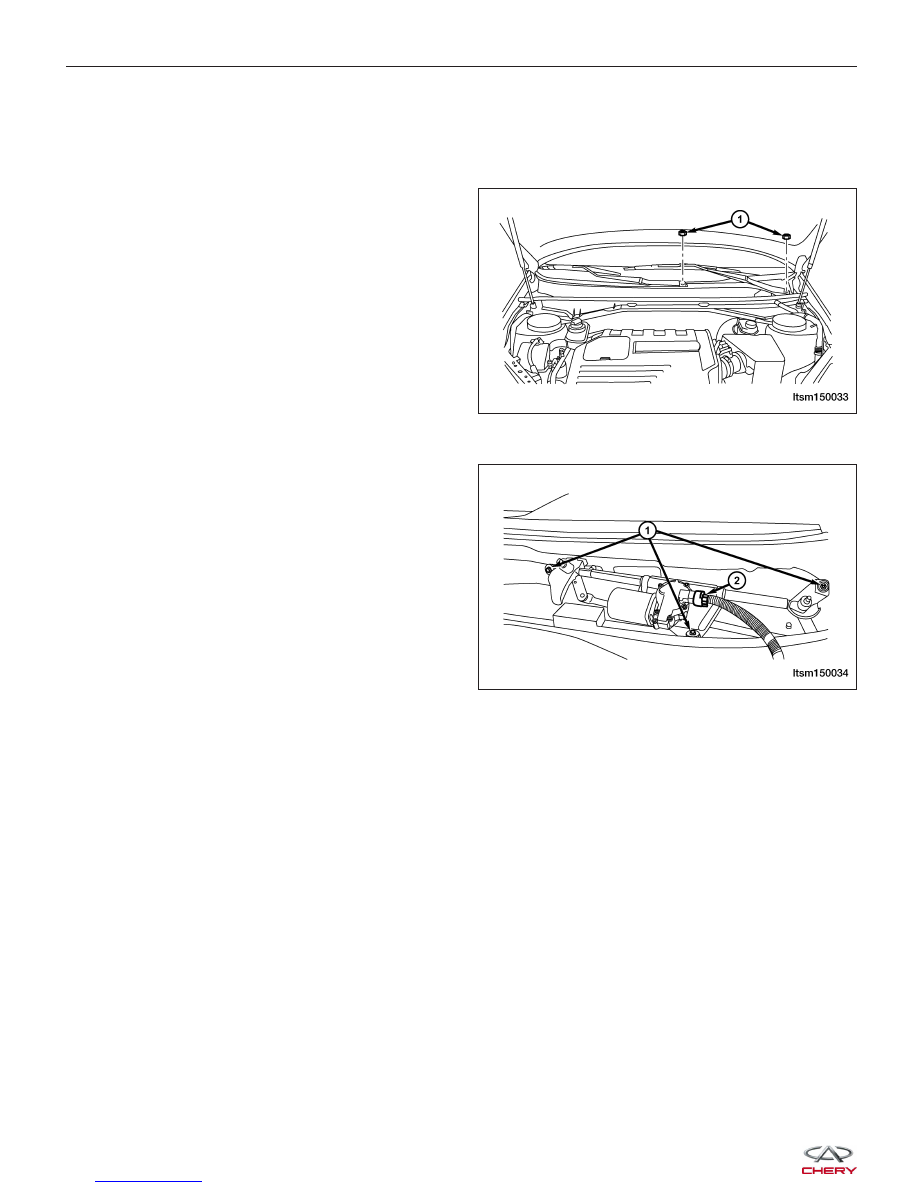

Front Wiper Motor

Removal & Installation

1. Disconnect the negative battery cable.

2. Remove the wiper arm protective caps for the

wiper arm mounting nuts.

3. Remove the wiper arm mounting nuts (1).

(Tighten: Wiper arm mounting nuts to 55 ± 3 N·m)

4. Remove two wiper arms.

5. Remove the lower trim panel of the front windshield.

6. Remove the wiper arm linkage mechanism mount-

ing bolts (1).
(Tighten: Wiper arm linkage mechanism mounting
bolts to 10 ± 1 N·m)

7. Disconnect the wiper motor connector (2), and

remove the linkage mechanism assembly.

8. Installation is in the reverse order of removal.

WIPERS AND WASHERS

LTSM150033

LTSM150034

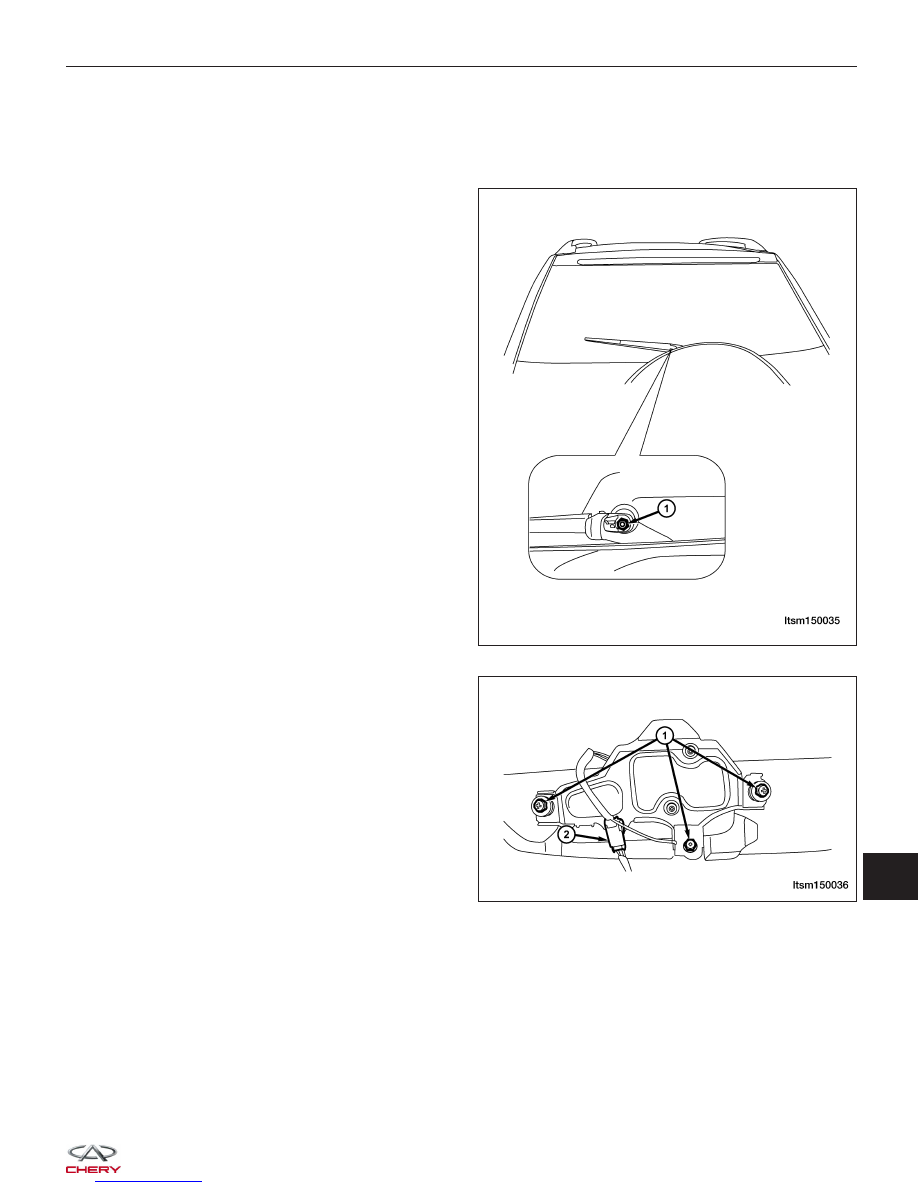

Rear Wiper Motor

Removal & Installation

1. Disconnect the negative battery cable.

2. Remove the rear wiper arm nut protective cap from

the rear wiper arm.

3. Remove the wiper arm mounting nut (1), and

remove the wiper arm, and the rubber ring.
(Tighten: Rear wiper arm mounting nut to 20 ± 3
N·m)

4. Open the back cargo door.

5. Remove the back door panel.

6. Disconnect the rear wiper motor electrical connec-

tor (2), and the rear wiper motor mounting bolts
(1).
(Tighten: Rear wiper motor mounting bolts to 10 ±
1 N·m)

7. Remove the rear wiper motor.

8. Installation is in the reverse order of removal.

WIPERS AND WASHERS

LTSM150035

LTSM150036

15

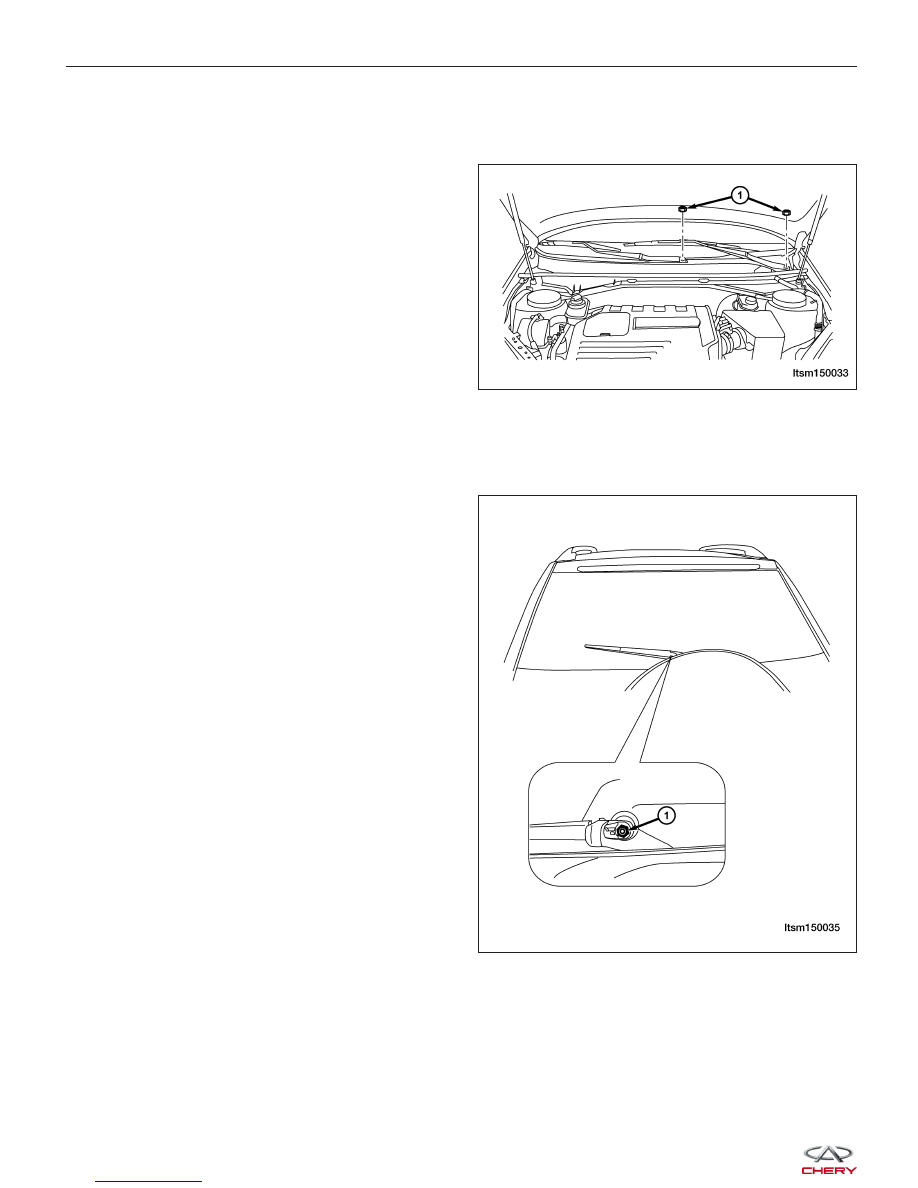

Front Wiper Arm

Removal & Installation

1. Remove the wiper arm protective caps for the

wiper arm mounting nuts (1).

2. Remove the wiper arm mounting nuts.

(Tighten: Wiper arm mounting nuts to 55 ± 3 N·m)

3. Remove two wiper arms (1).

Rear Wiper Arm

Removal & Installation

1. Remove the rear wiper arm nut protective cap from

the rear wiper arm.

2. Remove the wiper arm mounting nut (1), and

remove the wiper arm, and the rubber ring.
(Tighten: Rear wiper arm mounting nut to 20 ± 3
N·m)

3. Installation is in the reverse order of removal.

WIPERS AND WASHERS

LTSM150033

LTSM150035
