The sunroof consists of the following components:

• Sunroof Frame (1)

• Windshield Frame (2)

• Sunroof Central Bracket (3)

• Sunroof Back Bracket (4)

• Rear Roof Frame (5)

• Head Liner (6)

• Sunroof Track (7)

• Sunroof Module (8)

• Sunroof Motor (9)

• Sunroof Deflector (10)

• Sunroof Glass (11)

• Guiding Gutter (12)

• Sun Visor (13)

Operation

The sunroof control module monitors the sunroof switch input. The sunroof control module controls the output of the
sunroof motor, to move the sunroof glass to the requested position. The power sunroof will operate with the ignition
switch turned to ON.

SUNROOF

15



Electrical Schematics

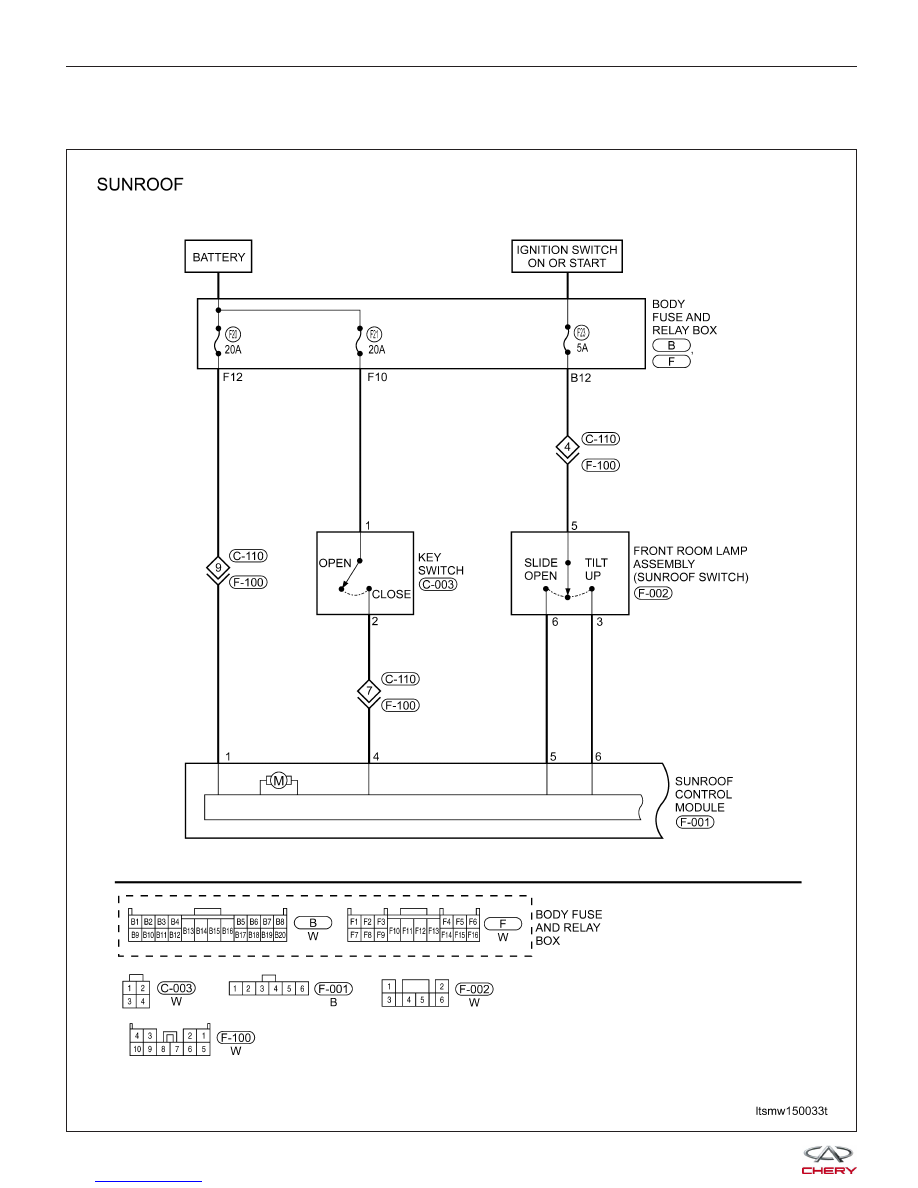

Sunroof (Page 1 of 2)

SUNROOF

LTSMW150033T

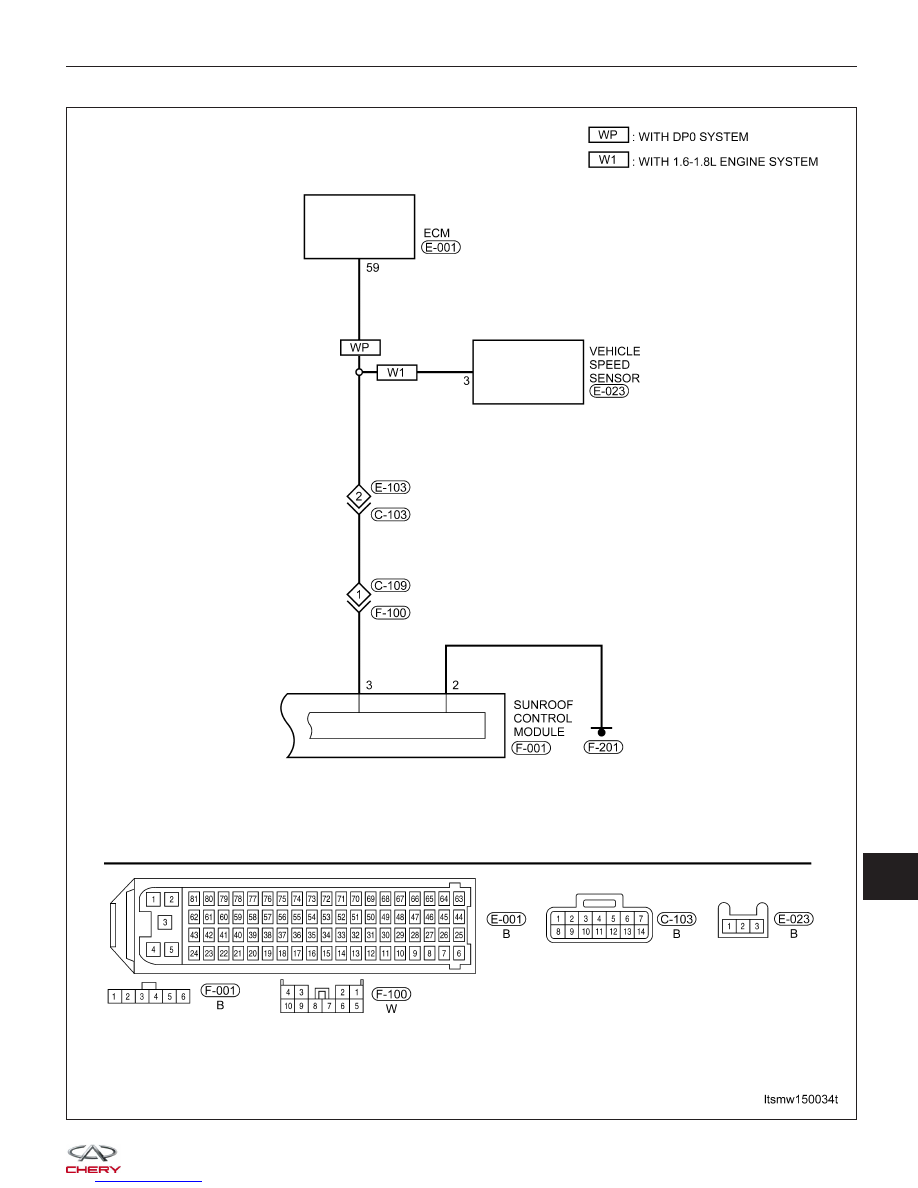

Sunroof (Page 2 of 2)

SUNROOF

LTSMW150034T

15



DIAGNOSIS & TESTING

Sunroof Memory Relearn

Sunroof Memory Loss

The sunroof should be initialized if any of the following conditions occur:

(1) Sunroof Power Failure
• If power is lost during the operation of sunroof (the Sunroof Control Module will record a malfunction) and the

sunroof will need to be initialized.

• If power is lost within five seconds after normal operation has stopped, the Sunroof Control Module will not

have enough time to store parameters, and the sunroof will need to be initialized.

(2) Sunroof Mechanical Failure
• If after the sunroof has been used for a period of time, and can not be closed in position (there is a gap

between mechanical components). The time is generally about 2 years before the sunroof will need to be initial-
ized.

Sunroof Initialization Steps

• When the sunroof is closed, press and hold the open switch until the sunroof is completely opened, keep

pressing the switch for five seconds, then release the switch.

• Press and hold the sunroof close switch within two seconds until the sunroof is completely closed, keep press-

ing the switch for five seconds, then release the switch.
