Chery Tiggo. Manual - part 451

STATIONARY GLASS

Description

The stationary glass is comprised of the following:

• Front Windshield

• Rear Window

• Rear Window Defogger

15



Electrical Schematics

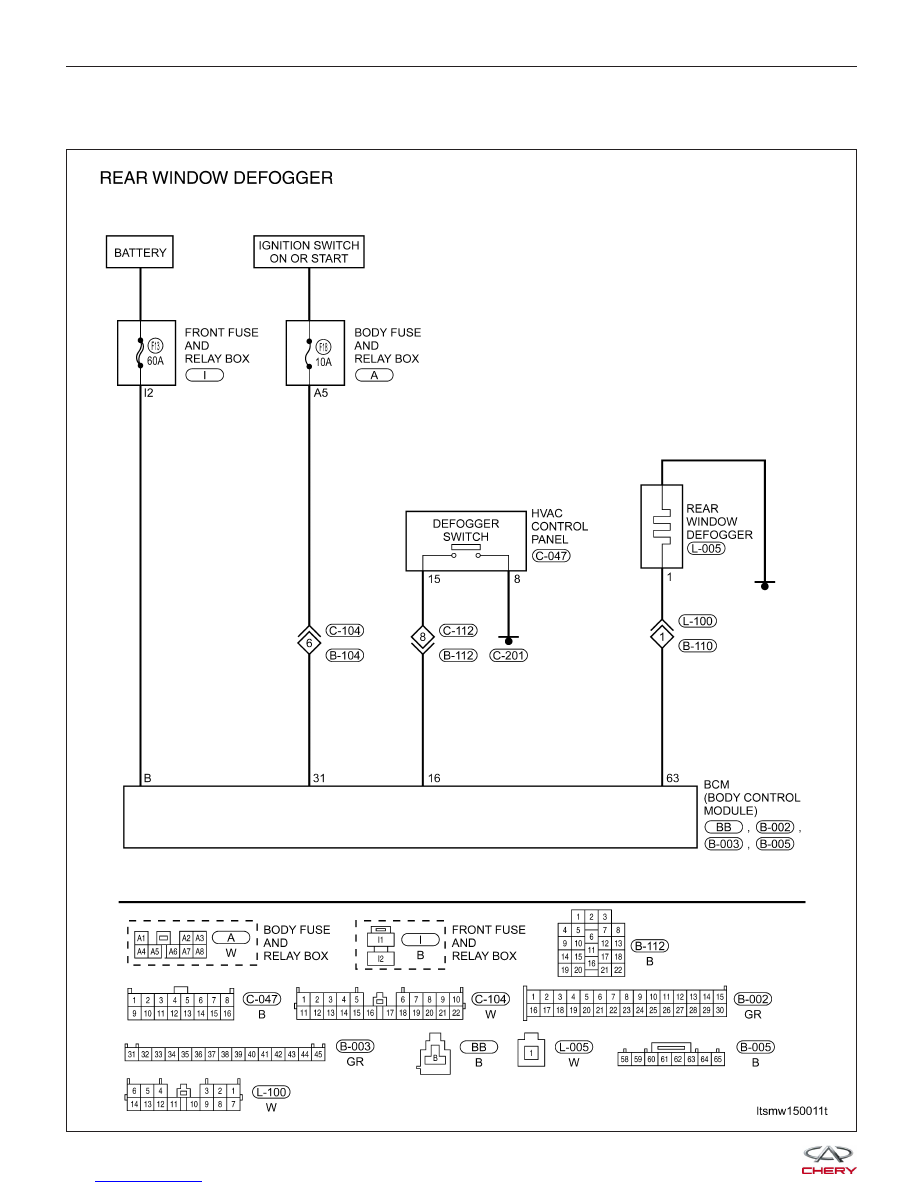

Rear Window Defogger (Page 1 of 1)

STATIONARY GLASS

LTSMW150011T



Front Windshield

Removal

1. Remove the wiper arms and the lower trim panel from the windshield (See Wiper Arm Removal & Installation in

Section 15 Body & Accessories).

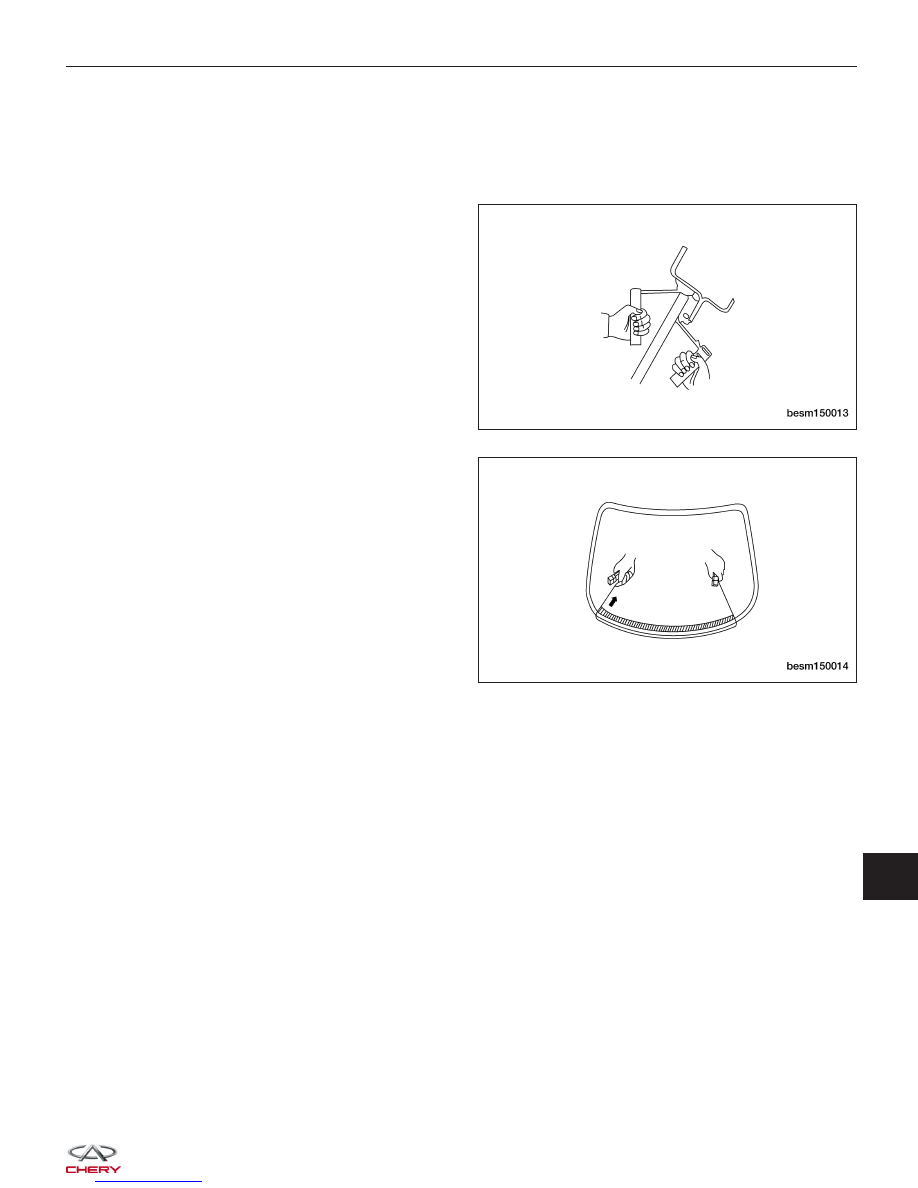

2. Using piano wire, insert the piano wire between the

body and the glass. Attach wooden blocks to both
ends of the piano wire.

CAUTION:
To prevent vehicle paint damage, use adhesive
tape on painted surfaces during windshield
removal. Place a plastic cover between the
piano wire and the instrument panel to prevent
the instrument panel from being scuffed when
removing the glass.

3. Pull the piano wire around the glass, and cut off

the bonding agent to remove the glass.

NOTE :
Leave as much bonding agent as possible on the body
when removing the bonding portion of the glass.

Installation

1. Remove the rough portions on the body with a knife and clean the cut bonding agent with a rag soaked with

cleaning solvent.

CAUTION:
Even if the entire bonding agent has been cleared, you should also clean the body surface. Do not
touch the glass surface after cleaning.

2. Remove the stopper with a knife.

3. Clear the bonding agent adhered to the glass with a scraper and clean the glass with glass cleaner.

NOTE :
Do not touch the glass after cleaning.

STATIONARY GLASS

BESM150013

BESM150014

15



4. Replace the clamping piece if necessary:

• Remove the stopper with a knife.

• Remove the old clamping piece.

• Replace with a new clamping piece.

5. Position the glass:

• Place the glass in the proper position.

• Make reference marks on the glass and the

body.

• Remove the glass.

6. Clean the contact surface of the glass:

• Clear any residue around the peripheral con-

tact face of the glass with glass cleaner.

NOTE :
Do not touch the glass surface after cleaning.

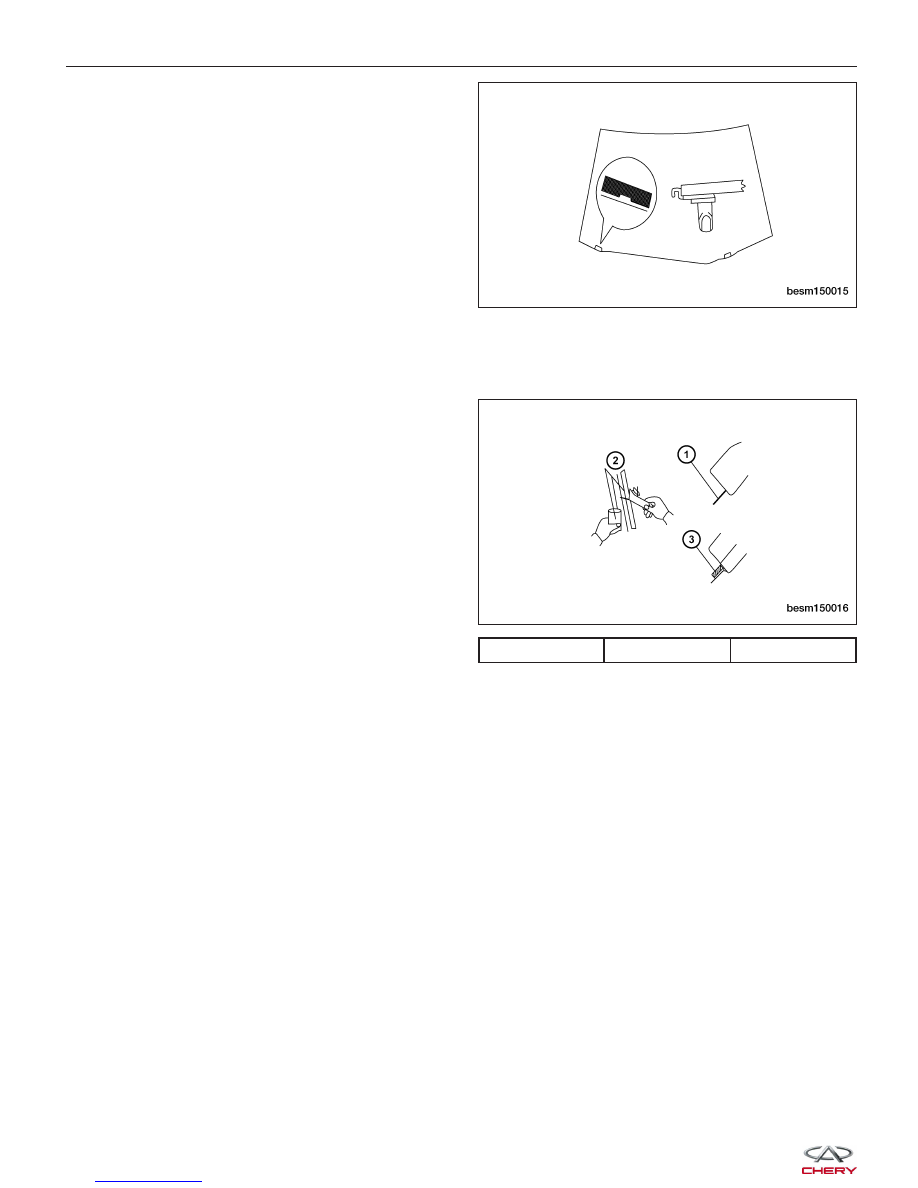

7. Install the water resistance piece:

• Install the water resistance piece using double-sided adhesive tape as shown in the figure.

8. Apply a layer of primer M on the contact surface of

the body and apply a layer of primer M on the con-
tact face of the body with a brush.

NOTE :
Allow the primer coat to dry for a minimum of 3 minutes. Do not apply the primer to the bonding agent. Do not save
the opened primer M for later use.

9. Apply a layer of primer G on the contact surface of the glass:

• Apply a layer of primer G on the edges and the contact surface of the glass with a brush or sponge.

• Wipe the excess primer off with a clean rag before it dries.

NOTE :
Allow the primer coat to dry for a minimum of 3 minutes. Do not apply the primer to the bonding agent. Do not save
the opened primer G for later use.

10. Mixing the bonding agent:

• Clean a mixing board and a scraper completely with solvent.

• Thoroughly mix 500 grams of host crystal with 75 grams of hardener on a mixing board with a scraper.

NOTE :
Make sure that the molding is installed before the bonding agent has cured.

Primer M

Primer M

Primer M

STATIONARY GLASS

BESM150015

BESM150016
