DIAGNOSIS & TESTING

Generator Noise

Noise emitting from the generator may be caused by the following:

• Worn, loose or defective bearings

• Loose or defective drive pulley

• Incorrect, worn, damaged or misadjusted drive belt

• Loose mounting bolts

• Misaligned drive pulley

• Defective stator

• Damaged internal fins



ON-VEHICLE SERVICE

Generator

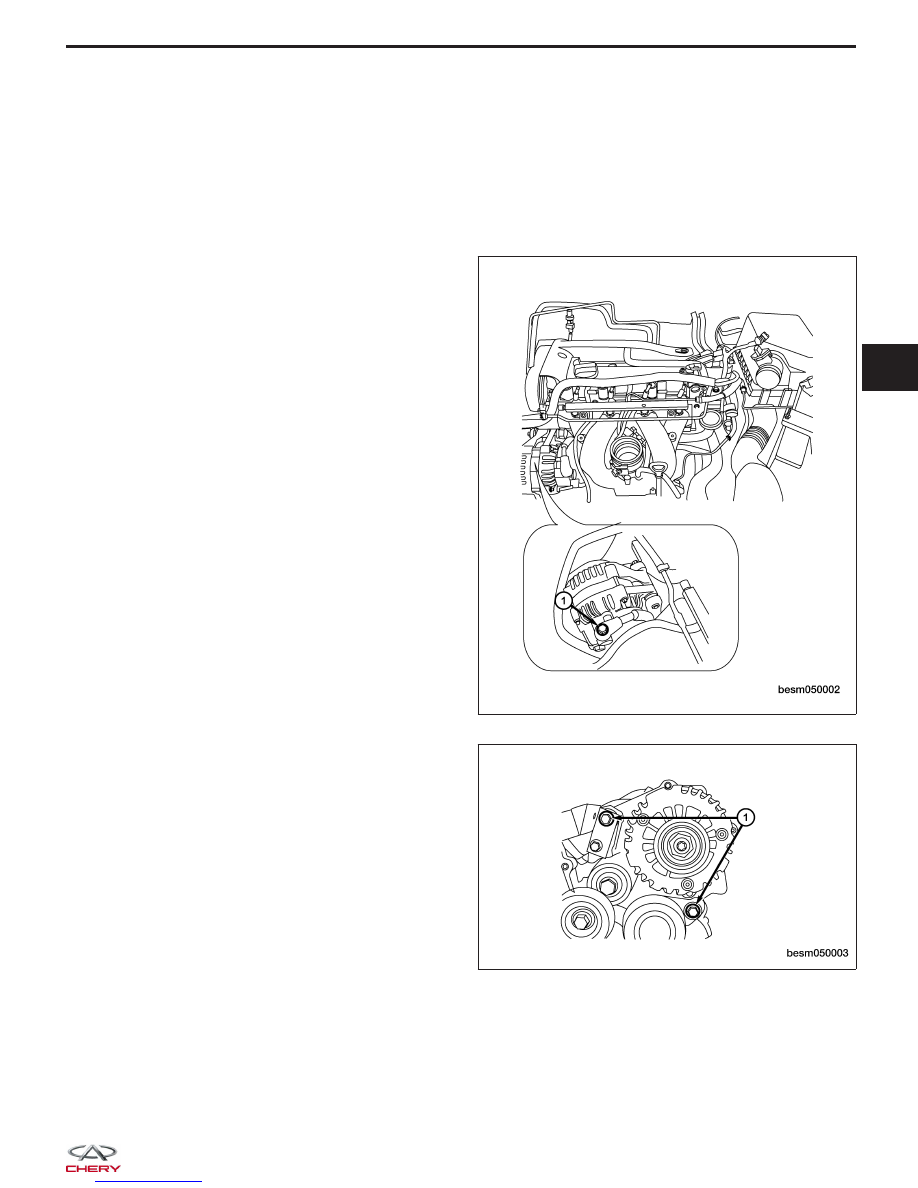

Removal & Installation - 1.6L & 1.8L & 2.0L

1. Disconnect the negative battery cable.

2. Disconnect the generator electrical connector.

3. Remove the engine drive belt (See Drive Belt Removal & Installation in Section 02 Engine).

4. Remove the generator cable nut (1) connecting the

positive cable to the generator.
(Tighten: Generator cable nut to 13 N·m)

5. Remove two generator mounting bolts (1).

(Tighten: Generator mounting bolts to 30 N·m)

6. Remove the generator from the engine.

7. Installation is in the reverse order of removal.

BESM050002

BESM050003

05



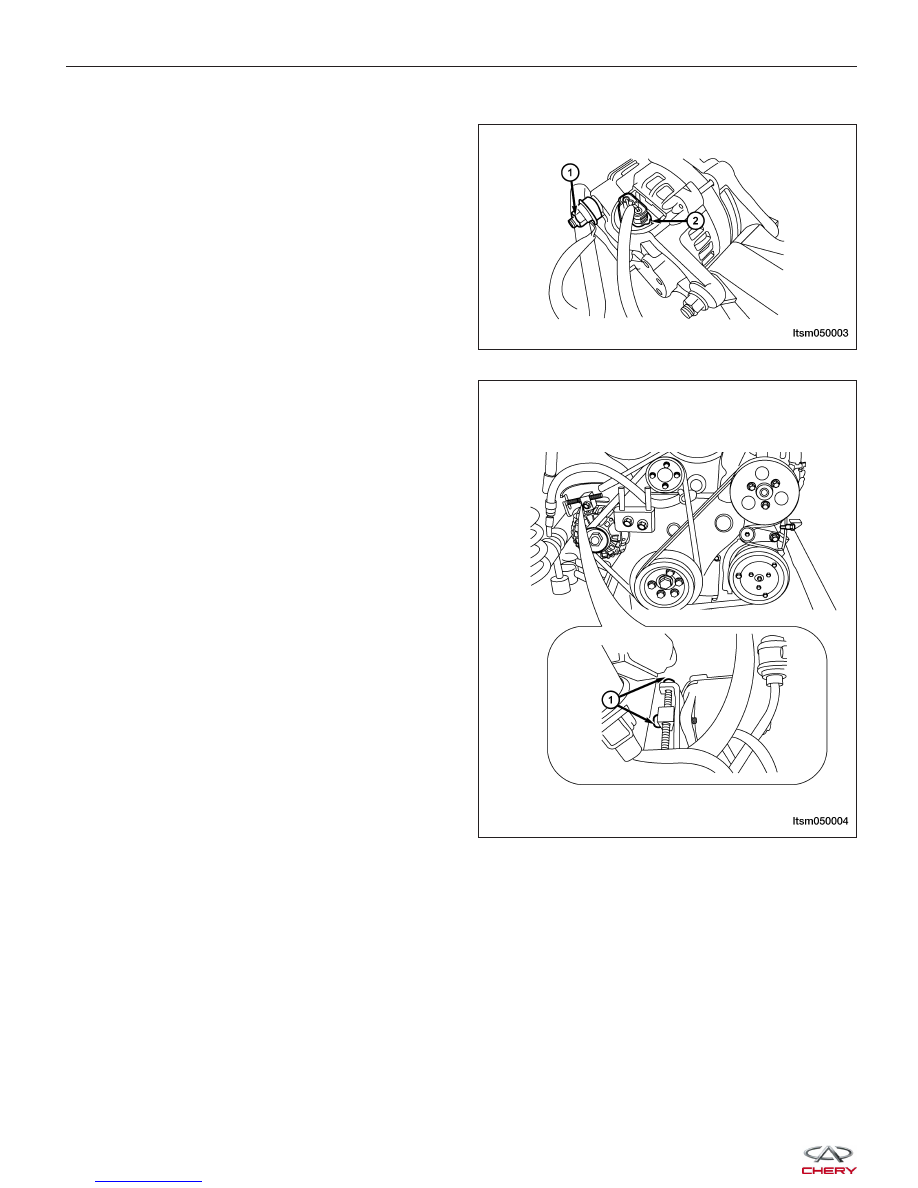

Removal & Installation - 2.4L

1. Disconnect the negative battery cable.

2. Remove the engine drive belt (See Drive Belt

Removal & Installation in Section 02 Engine).

3. Remove the generator cable nut (1) connecting the

positive cable to the generator.
(Tighten: Generator cable nut to 10 N·m)

4. Disconnect the electrical connector (2).

5. Remove the two generator adjustment bracket

bolts (1).
(Tighten: Generator adjustment bracket bolts to
25 N·m)

6. Remove the generator from the engine.

7. Installation is in the reverse order of removal.

Generator Inspection

1. Start the engine.

NOTE: If the battery warning lamp illuminates, there may be a problem with the charging system.

2. With the engine running, check the output voltage of the generator with a digital multimeter (note the voltage).

3. If the voltage is between 14.1 V - 14.7 V, the generator is good.

ON-VEHICLE SERVICE

LTSM050003

LTSM050004



COOLING

06

CONTENTS

page

Cooling System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-1

COOLING SYSTEM

GENERAL INFORMATION

06-2

Description

06-2

Operation

06-4

Specifications

06-5

Special Tools

06-5

Electrical Schematics

06-6

DIAGNOSIS AND TESTING

06-11

Cooling System Pressure Test

06-11

Cooling System Concentration Test

06-11

Cooling System Troubleshooting Chart

06-12

ON-VEHICLE SERVICE

06-13

Cooling System Draining and Filling

06-13

Cooling System Draining Procedure

06-13

Cooling System Filling Procedure

06-13

Thermostat

06-14

Description

06-14

Operation

06-14

Removal & Installation - 1.6L & 1.8L &
2.0L

06-14

Removal & Installation - 2.4L

06-15

Thermostat Inspection

06-16

Coolant Pump

06-16

Removal & Installation - 1.6L & 1.8L &
2.0L

06-16

Removal & Installation - 2.4L

06-17

Coolant Pump Inspection

06-17

Radiator

06-17

Description

06-17

Operation

06-17

Removal & Installation

06-17

Cooling Fan

06-18

Description

06-18

Operation

06-19

Removal & Installation

06-19

Cooling Fan Inspection

06-19

06
