Chery Tiggo. Manual - part 214

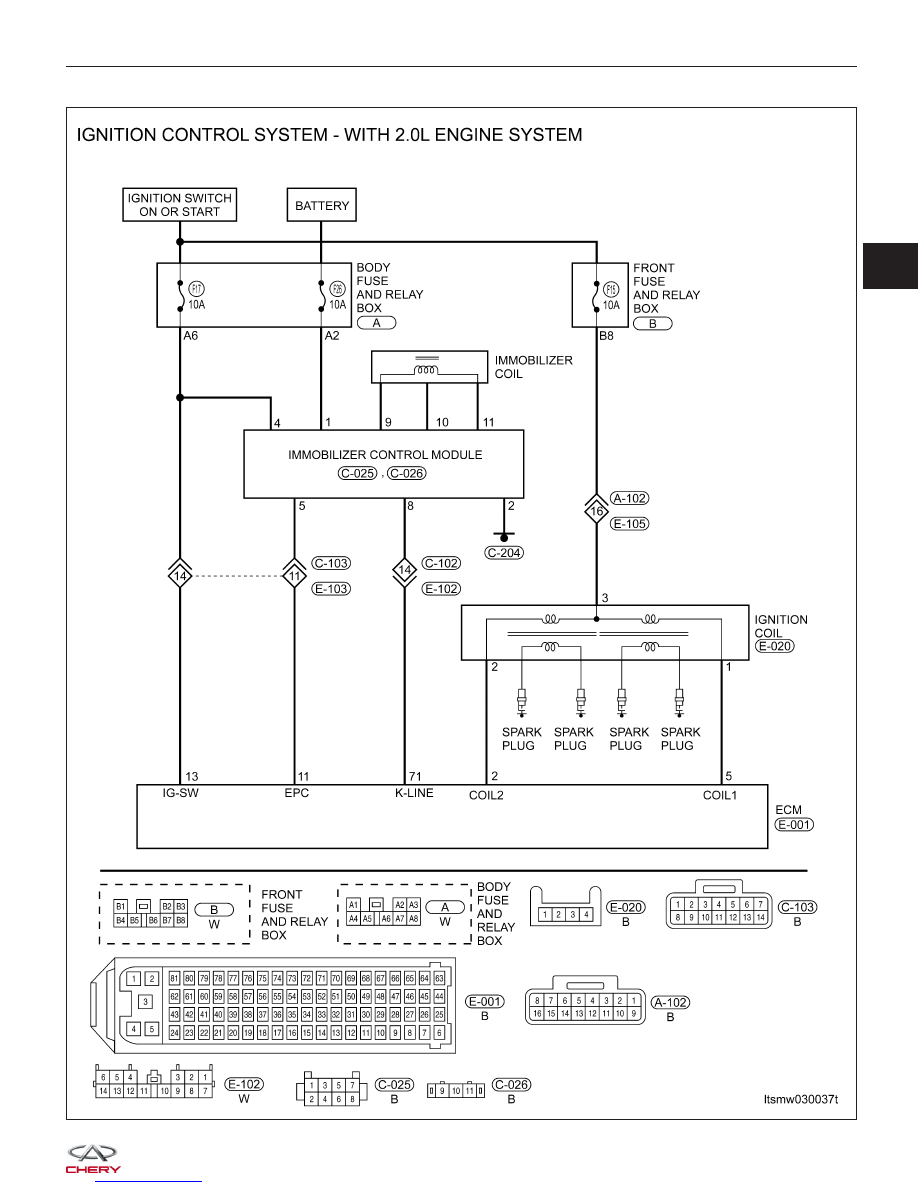

Ignition Control System - 2.0L (Page 1 of 1)

GENERAL INFORMATION

LTSMW030037T

03

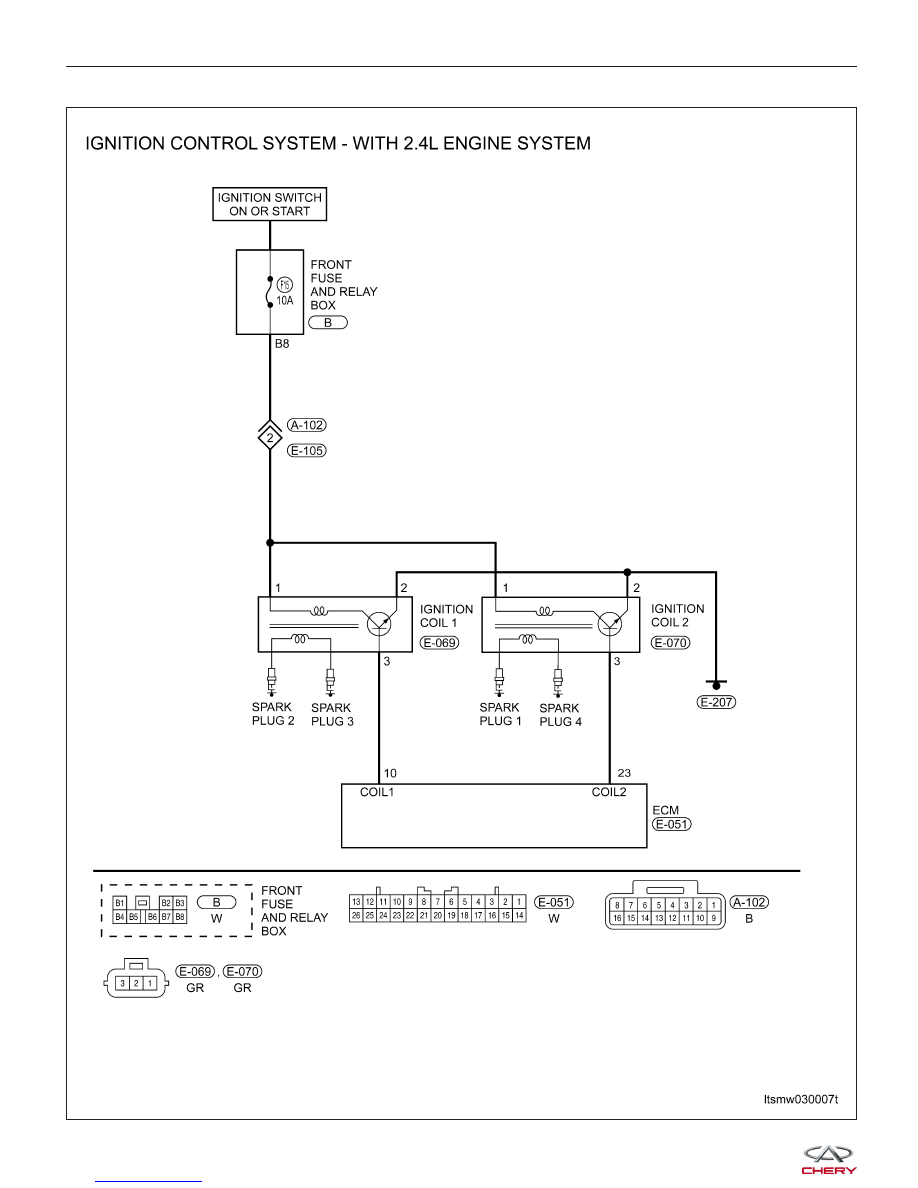

Ignition Control System - 2.4L (Page 1 of 1)

GENERAL INFORMATION

LTSMW030007T



ON-VEHICLE SERVICE

Ignition Coil 1.6L & 1.8L & 2.0L

Description

The ignition coil consists of primary and secondary groups of wire. The primary wire is located on one end of the coil.
One end of the wire is connected to power and the other end is connected to the Engine Control Module (ECM). The
secondary coil connects two spark plugs. They form a loop and provide high-voltage output.

Operation

When the primary wire is connected to power, current will flow causing a strong magnetic field to form. When the
primary wire is disconnected, the magnetic field will collapse into the secondary wire causing very high voltage out-
put.

Removal & Installation

1. Remove the engine cover.

2. Disconnect the negative battery cable.

3. Disconnect the ignition coil electrical connector.

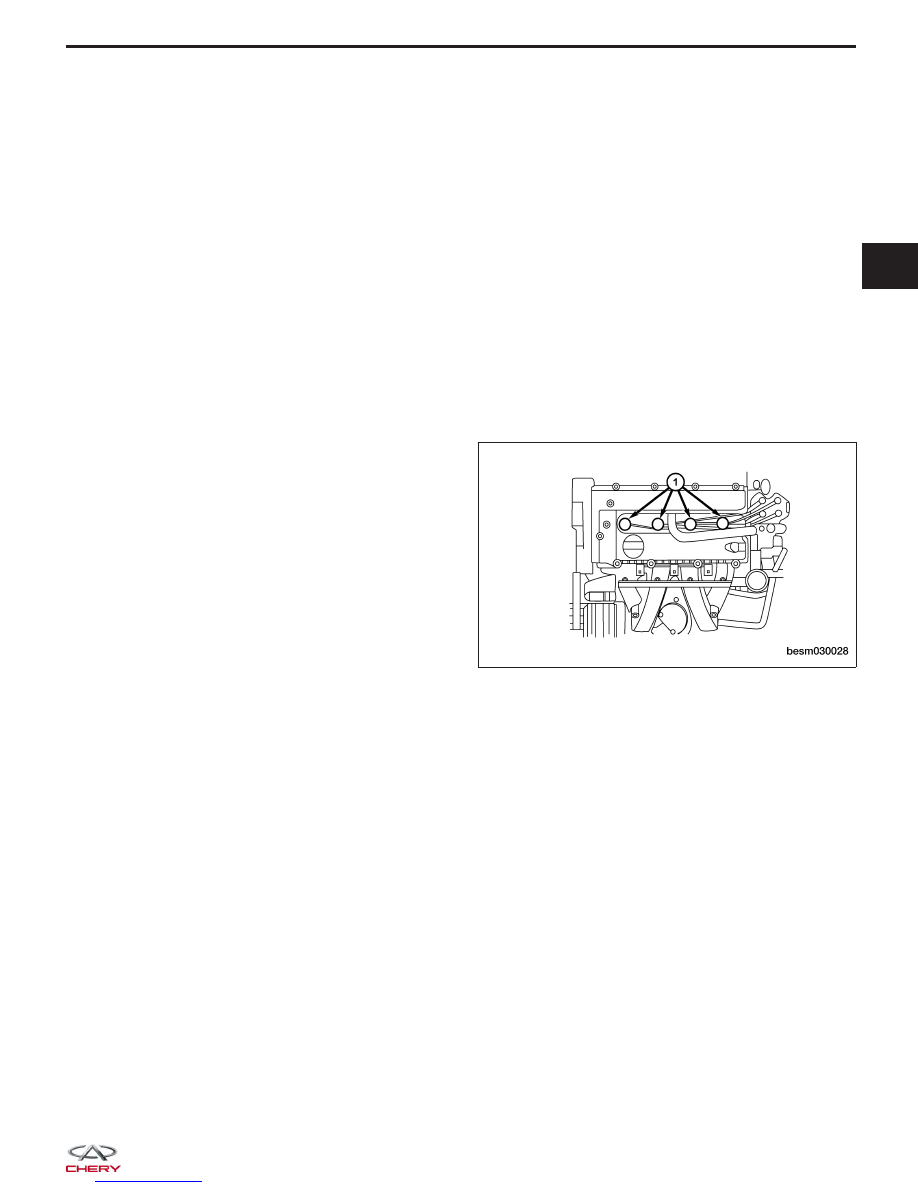

4. Twist the spark plug wires (1) from the ignition coil

and remove the four spark plug wires.

BESM030028

03

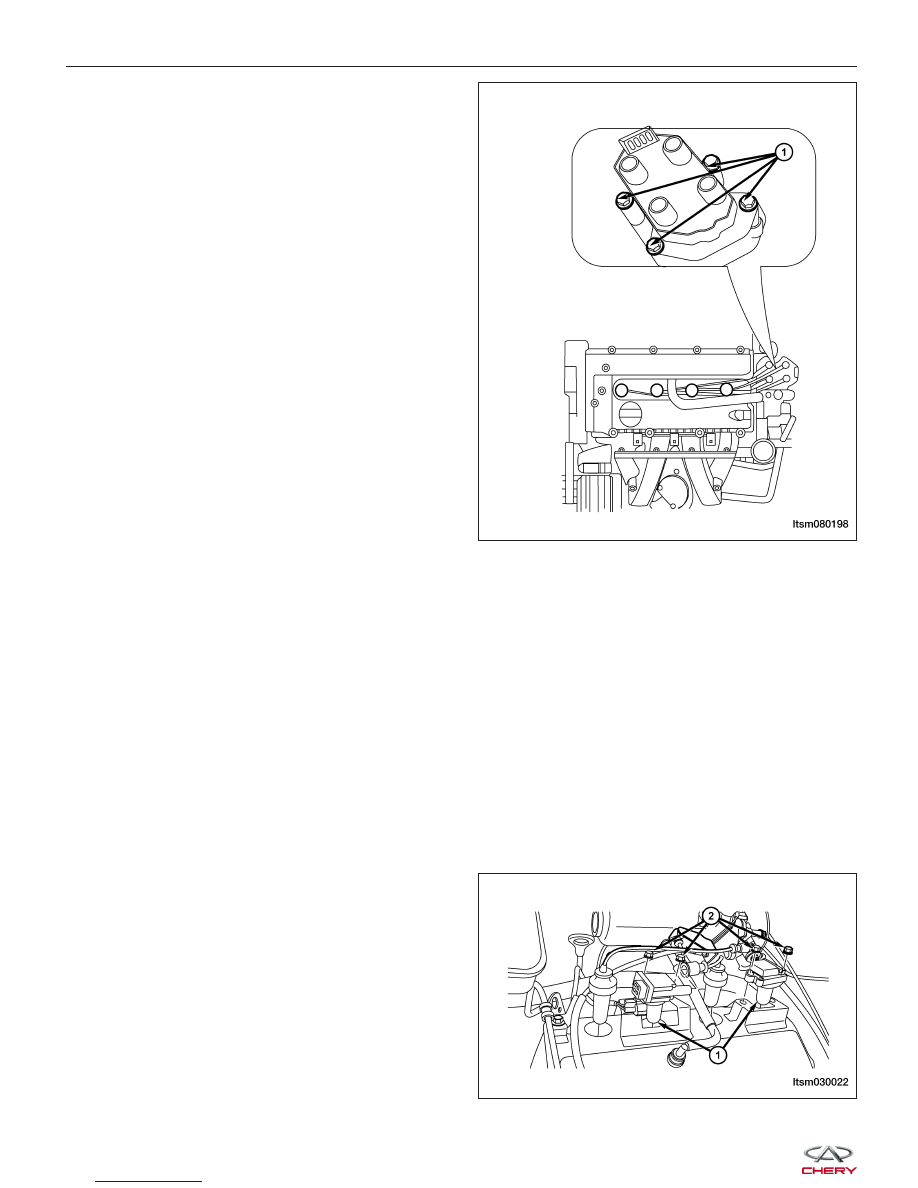

5. Remove the 4 ignition coil retaining bolts (1).

(Tighten: Ignition coil retaining bolts to 6 N·m)

6. Remove the ignition coil.

7. Installation is in the reverse order of removal.

Ignition Coil 2.4L

Description

The ignition coil consists of primary and secondary groups of wire. The primary wire is located on one end of the coil.
One end of the wire is connected to power and the other end is connected to the Engine Control Module (ECM). The
secondary coil connects two spark plugs. They form a loop and provide high-voltage output.

Operation

When the primary wire is connected to power, current will flow causing a strong magnetic field to form. When the
primary wire is disconnected, the magnetic field will collapse into the secondary wire causing very high voltage out-
put.

Removal & Installation

1. Disconnect the negative battery cable.

2. Disconnect the ignition coil connector.

3. Twist the spark plug wire from ignition coils.

4. Remove the ignition coil retaining bolts (2).

(Tighten: Ignition coils retaining bolt to 12 N·m)

5. Remove the ignition coils & spark plug wire assem-

bly (1).

6. Installation is in the reverse order of removal.

ON-VEHICLE SERVICE

LTSM080198

LTSM030022
