9.

PERFORM ACTUATE TEST FUNCTION

• Start engine.

• Select ⬙ACTIVE TEST⬙ menu.

• Perform injector active test.

• Make sure that each test produces a momentary engine speed drop.

Is the check result normal?

Yes

>>

Go to step 12.

No

>>

Go to the next step.

10.

CHECK FUNCTION OF INJECTOR

• Listen to each injector operating sound.

• Operating sound should exist.

Is the check result normal?

Yes

>>

Go to step 12.

No

>>

Go to the next step.

DIAGNOSIS & TESTING

03



11.

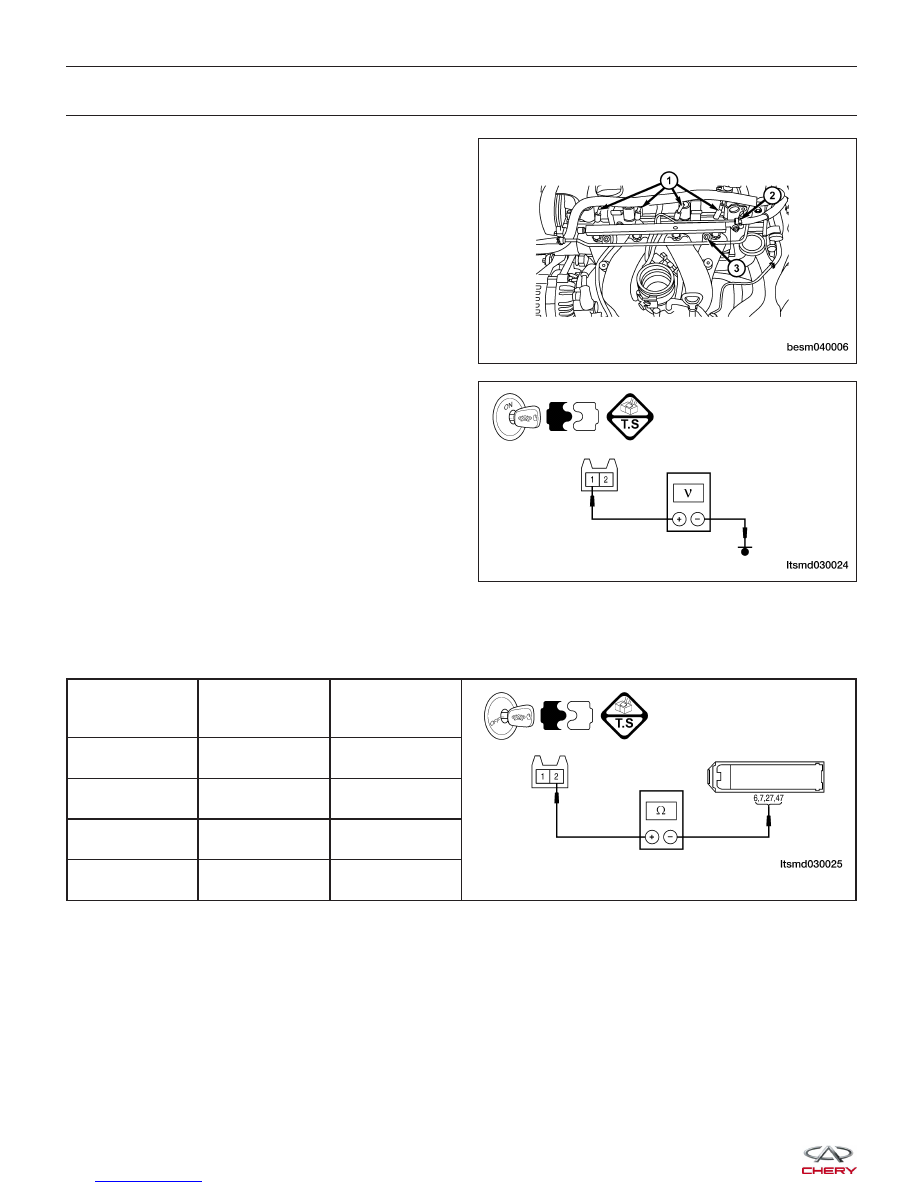

CHECK INJECTOR POWER SUPPLY CIRCUIT AND CONTROL CIRCUIT

• Turn ignition switch off.

• Disconnect injector harness connector (1).

• Turn ignition switch on.

• Check injector supply voltage between sensor ter-

minal and ground in the electrical connector.

• Battery voltage should exist.

• Turn ignition switch off

• Disconnect ECM harness connector.

• Check harness continuity between following terminals.

INJECTOR NO.

ECM

TERMINAL

INJECTOR

TERMINAL

1

27

2

2

6

2

3

7

2

4

47

2

• Continuity should exist.

• Check harness for short to power.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace circuit for an open or short to power or short to ground in harness or connectors.

DIAGNOSIS & TESTING

BESM040006

LTSMD030024



12.

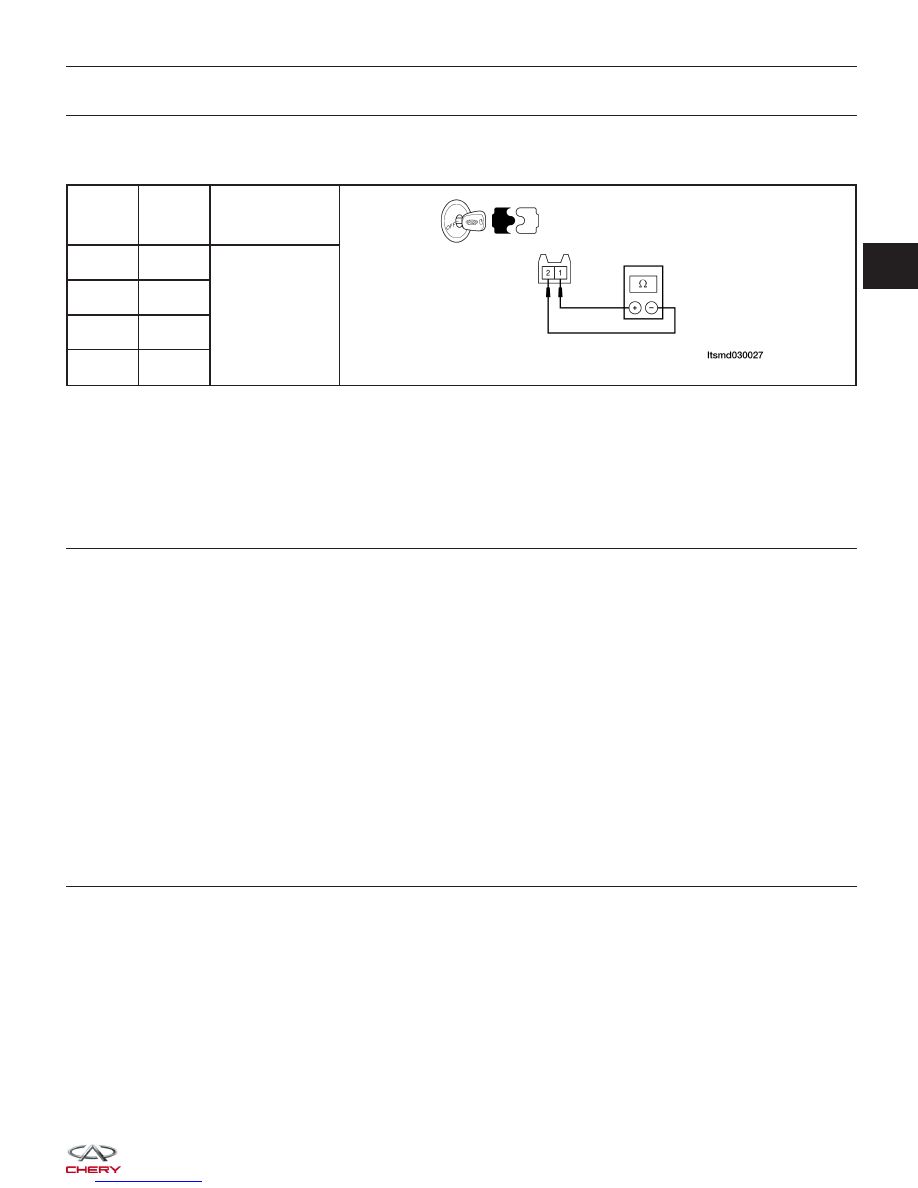

CHECK INJECTOR RESISTANCE

• Disconnect injector harness connectors (See Fuel Pressure Test in Section 04 Fuel Delivery).

• Check the resistance of the injectors.

INJECTOR

NO.

INJECTOR

TERMINAL

RESISTANCE

(APPROXIMATELY)

⍀ (20°C)

1

1 & 2

16

2

1 & 2

3

1 & 2

4

1 & 2

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Replace injector.
Go to step 14.

13.

CHECK INJECTOR

• Confirm that the engine is cooled down and there are no fire hazards near the vehicle.

• Remove fuel delivery rail with injectors (See Fuel Injector Rail Removal & Installation 1.6L/1.8L/2.0L in Section

04 Fuel Delivery).

NOTE :
Be careful not to drop the fuel injectors when removing the fuel delivery rail.
• Keep fuel hose and all injectors connected to injector rail.

• Disconnect all ignition coil harness connectors.

• Prepare pans or saucers under each injector.

• Crank engine for about 3 seconds.

• Fuel should be sprayed evenly for each injector.

Is the check result normal?

Yes

>>

Go to next step.

No

>>

Clean or replace the defective fuel injector.

14.

CHECK DTC

• With the X-431 scan tool, read ECM DTCs.

• See DTC Confirmation Procedure.

Is DTC P0171 still present?

Yes

>>

Replace the ECM.

NOTE : The Immobilizer control module must be matched to the new ECM (See ECM Removal & Instal-

lation in Section 03 Electronic Engine Controls).

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING

03



P0172 - Fuel Trim System Too Rich

DIAGNOSIS & TESTING

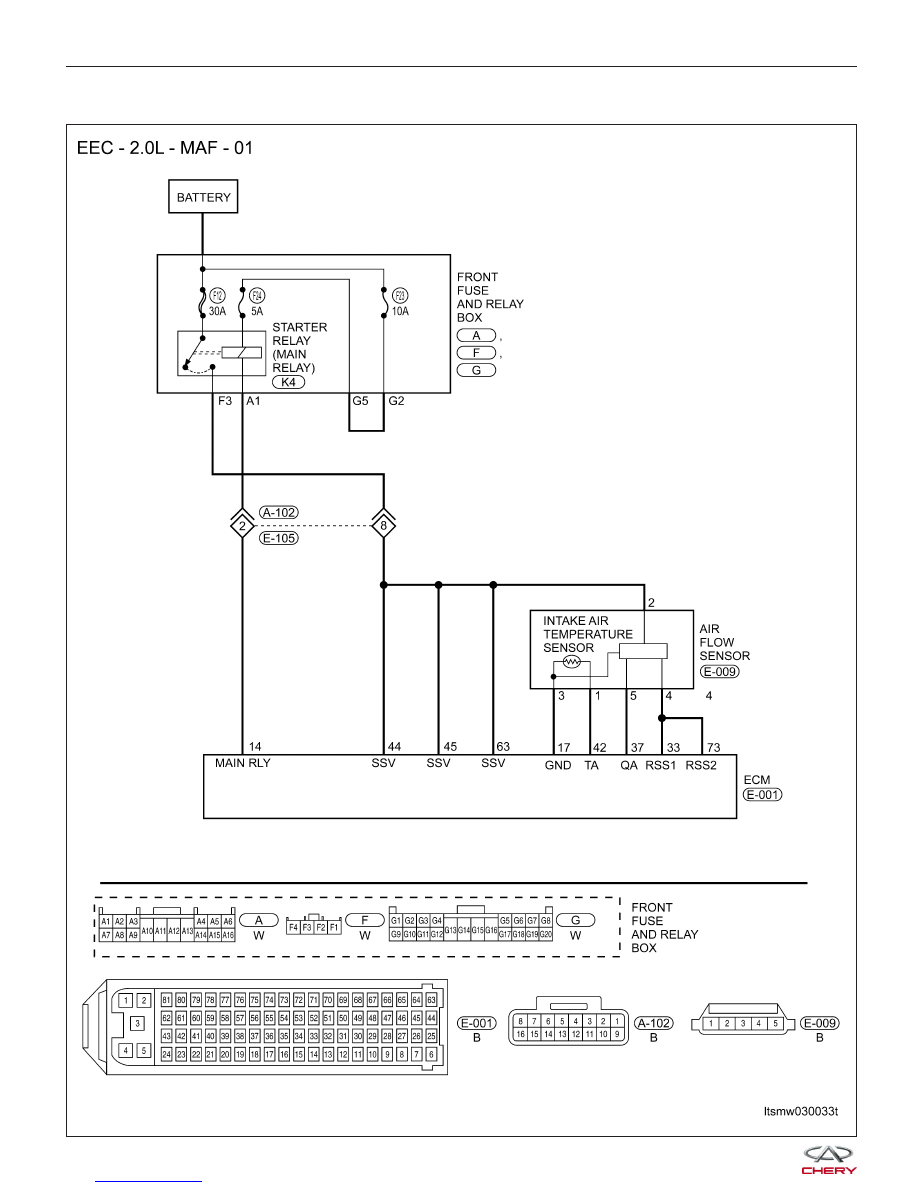

LTSMW030033T
