Operation

When engine is running, the high and low parts of the teeth causes the gap with the sensor to change. The changing
gap causes the magnetic field near the sensor to change. Due to the changing magnetic field, the voltage from the
sensor changes. The Engine Control Module (ECM) detects the voltage signal and identify piston position and cyl-
inder timing.

Removal & Installation

1. Disconnect the negative battery cable.

2. Disconnect the CMP sensor electrical connector.

3. Remove the CMP sensor (1) retaining bolt.

(Tighten: Camshaft position sensor retaining bolt to
7 N·m)

4. Pull the CMP sensor up and take out of the cylin-

der head cover.

5. Installation is in the reverse order of removal.

Vehicle Speed Sensor

Description

The vehicle speed sensor is mounted to the transaxle housing.

Operation

The vehicle speed sensor generates a signal sent to the Engine Control Module (ECM) and the Transaxle Control
Module (TCM) utilize to perform engine and transaxle functions.

Removal & Installation

1. Disconnect the negative battery cable.

2. Disconnect the vehicle speed sensor connector.

3. Remove the vehicle speed sensor mounting bolt

(1).
(Tighten: Vehicle speed sensor mounting bolt to 10
N·m)

4. Remove the vehicle speed sensor carefully.

5. Installation is in the reverse order of removal.

Accelerator Sensor

Description

The accelerator sensor is located on the right front crossbeam.

ON-VEHICLE SERVICE

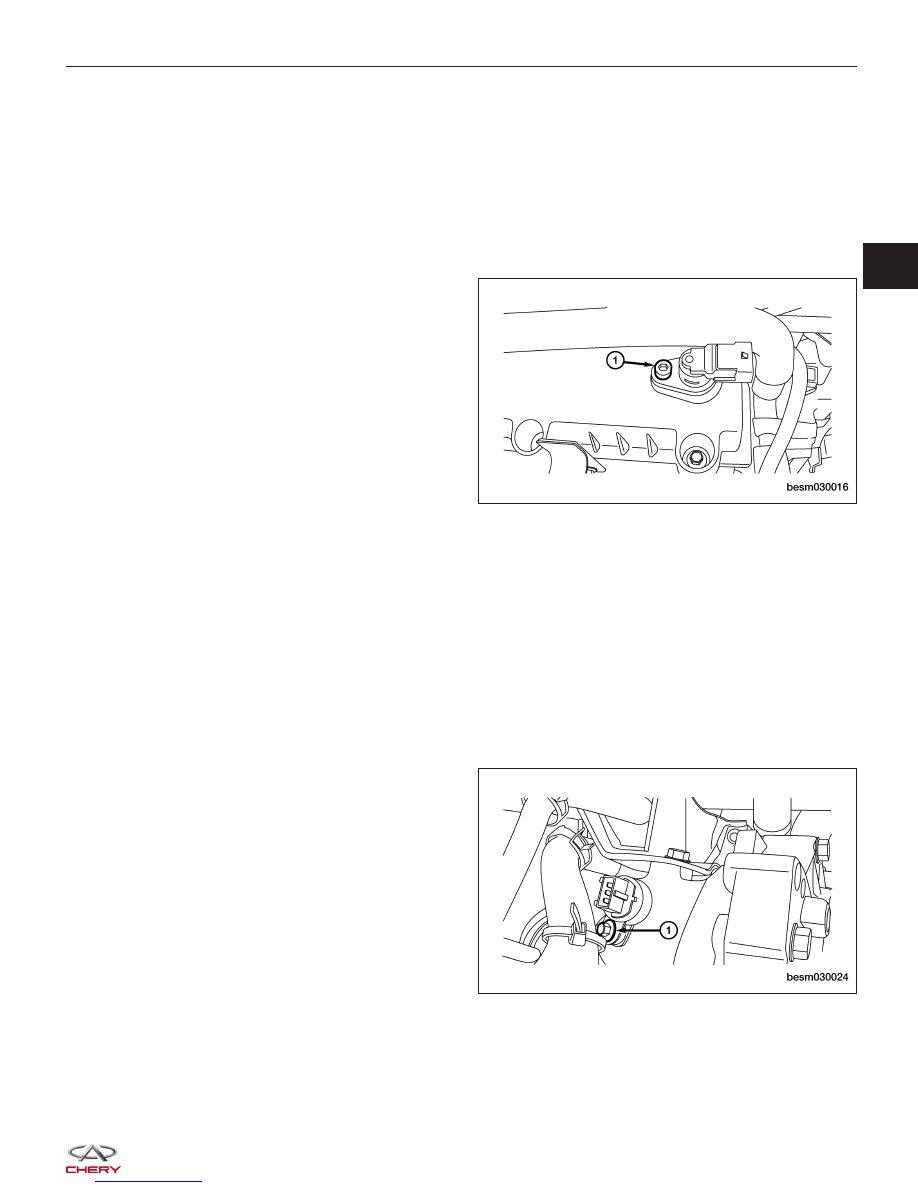

BESM030016

BESM030024

03



Operation

The accelerator sensor monitors the road conditions. It sends a signal to the ECM, the ECM determines if a possible
misfire condition exists.

Removal & Installation

1. Disconnect the negative battery cable.

2. Disconnect the accelerator sensor electrical con-

nector.

3. Remove the accelerator sensor (1).

4. Installation is in the reverse order of removal.

Manifold Absolute Pressure Sensor - 1.6L

Description

The Manifold Absolute Pressure (MAP) sensor, is mounted to the front of the engine on the intake manifold.

Operation

The MAP sensor monitors the pressure in the intake manifold. The pressure in the manifold moves a diaphragm
connected to resistors which alter their resistance values. The output voltage of the MAP sensor signals the ECM
about the pressure in the intake manifold.

Removal & Installation

1. Disconnect the negative battery cable.

ON-VEHICLE SERVICE

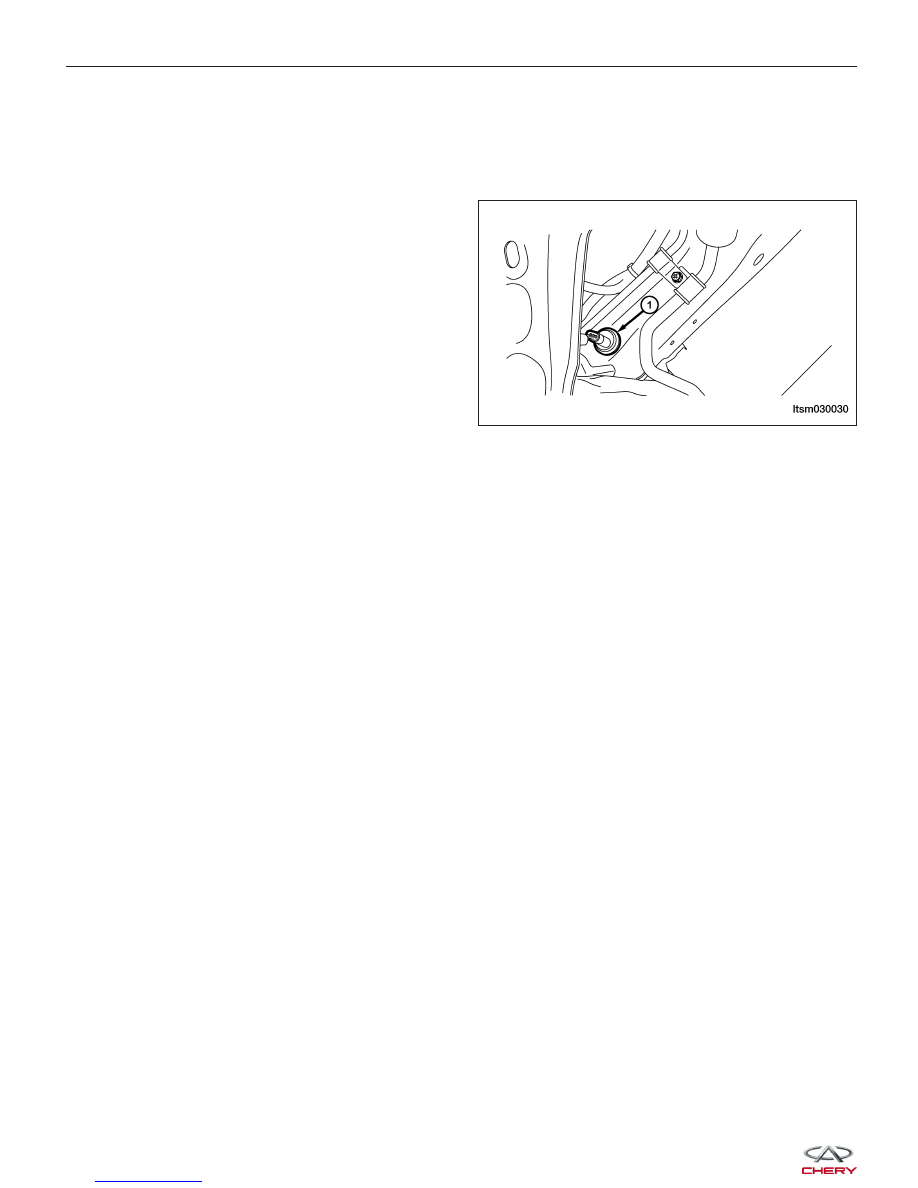

LTSM030030



2. Disconnect the MAP sensor electrical connector.

3. Remove the MAP sensor mounting bolt (1).

(Tighten: MAP sensor mounting bolt to 6 N·m)

4. Remove the MAP sensor.

5. Installation is in the reverse order of removal.

Air Flow Sensor - 1.8L

Description

The air flow sensor is placed in the air intake hose. The air flow sensor measures the intake flow rate by measuring
a part of the entire intake flow. The air flow sensor converts the amount of air drawn into the engine into a voltage
signal. The Engine Control Module (ECM) needs to know intake air volume to calculate engine load. This is neces-
sary to determine how much fuel to inject.

Operation

The air flow sensor controls the temperature of the hot wire to a certain amount. The heat generated by the hot wire
is reduced as the intake air flows around it. The more air, the greater the heat loss. Therefore, the electric current
supplied to the hot wire is changed to maintain the temperature of the hot wire as air flow increases. The ECM
detects the air flow by means of this voltage signal change.

Removal & Installation

1. Disconnect the negative battery cable.

2. Remove the engine cover.

3. Disconnect the air flow sensor electrical connector.

ON-VEHICLE SERVICE

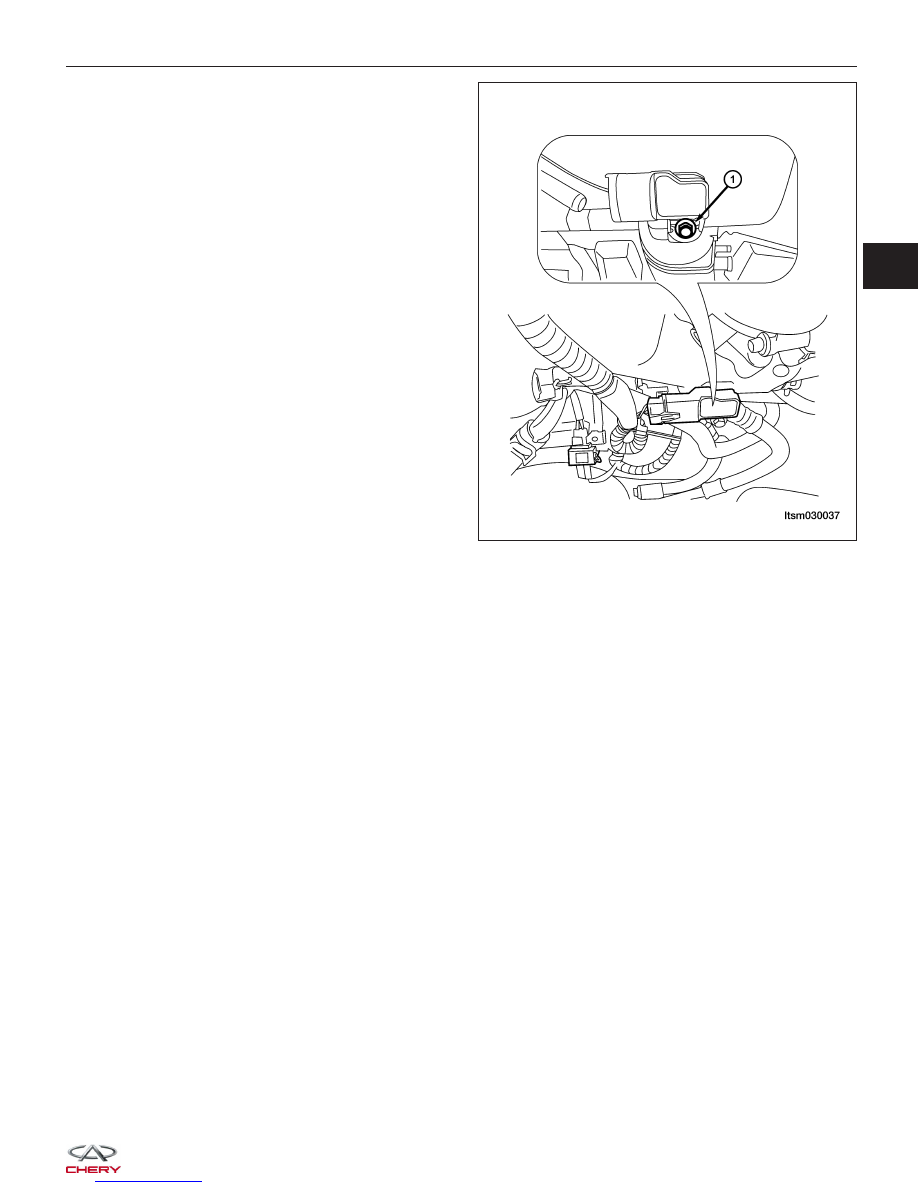

LTSM030037

03



4. For 2.0L engine, remove the air flow sensor retain-

ing bolts (1).
(Tighten: Air flow sensor retaining bolts to 5 N·m)

5. Pull sensor up and take out of the air cleaner case.

6. Installation is in the reverse order of removal.

Accelerator Pedal Position Sensor

Description

The Accelerator Pedal Position (APP) sensor is located inside the accelerator pedal. The accelerator pedal position
sensor can not be disassembled by itself. The accelerator pedal must be replaced as a unit.

Operation

The accelerator pedal position (APP) sensor on the accelerator pedal works according to the Hall principal. the sen-
sor is integrated into the pedal lever axis. It consists of a shaft with a ring magnet. This rotates in a printed circuit
board with a stator in the fixed Hall elements. This produces a change in the voltage. The accelerator pedal position
sensor is supplied with 5 V from the Engine Control Module (ECM). The information regarding accelerator position is
supplied to the ECM by means of two voltages.

Removal & Installation

1. Disconnect the negative battery cable.

2. Remove the instrument panel lower trim panel.

ON-VEHICLE SERVICE

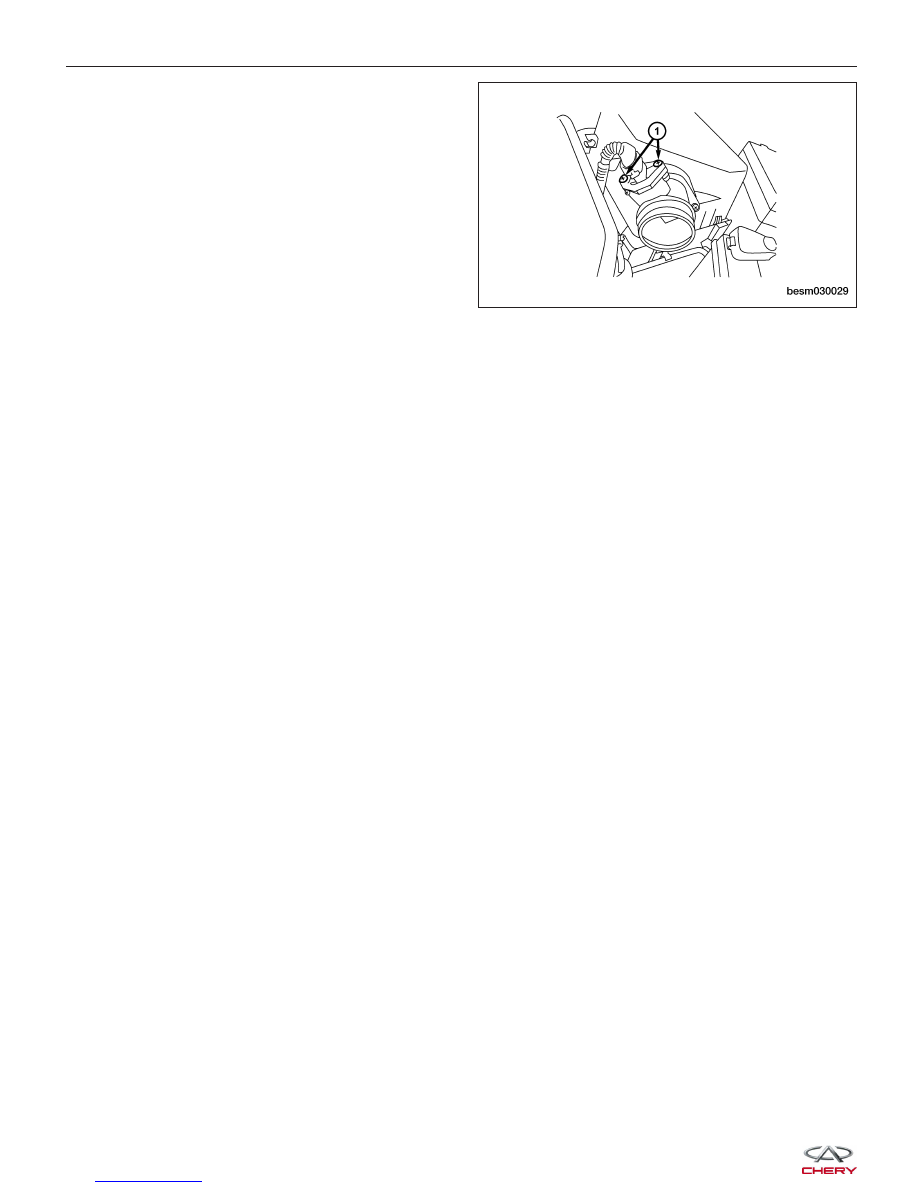

BESM030029
