Diagnostic Procedure

1.

CHECK GROUND CONNECTIONS

• Turn ignition switch off.

• Loosen and retighten ground screws on the body (See Ground Inspection in Section 03 Electronic Engine Con-

trols).

• Inspect ground connections E-207 and E-208 mounting position (See Vehicle Wiring Harness Layout - Engine

Room Harness (With 1.6L/1.8L Engine) in Section 16 Wiring).

Are the ground connections OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace ground connections.

2.

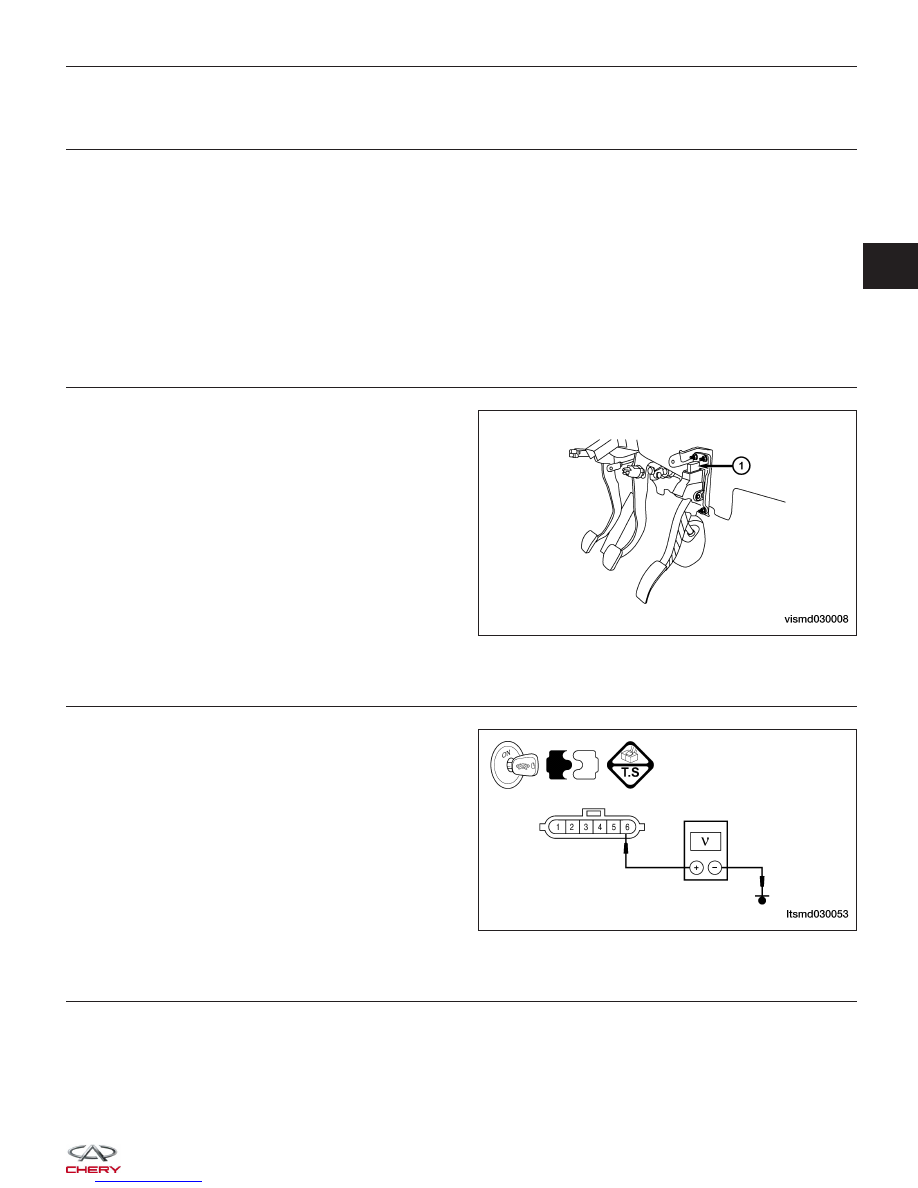

CHECK ACCELERATOR PEDAL POSITION SENSOR 1 (APPS1) ELECTRICAL CONNECTOR

• Disconnect the APPS1 electrical connector (1).

• Inspect the electrical connector for damage.

Is the electrical connector OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace the electrical connector

as necessary.

3.

CHECK ACCELERATOR PEDAL POSITION SENSOR 1 (APPS1) POWER SUPPLY CIRCUIT

• Turn ignition switch on.

• Check supply voltage between sensor terminal 6

and ground in the APP sensor electrical connector
C-009.

• Approximately 5 V should exist.

Is the check result normal?

Yes

>>

Go to step 5.

No

>>

Go to the next step.

4.

DETECT MALFUNCTIONING PART

• Check harness connectors E-102, C-102.

• Check harness for an open and short between APP sensor 1 and ECM.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace malfunctioning part.

DIAGNOSIS & TESTING

VISMD030008

LTSMD030053

03



5.

CHECK APP SENSOR 2 POWER SUPPLY CIRCUIT

• Check supply voltage between APP sensor terminal

3 and ground in the APP sensor electrical connec-
tor C-009.

• Approximately 5 V should exist.

Is the check result normal?

Yes

>>

Go to step 7.

No

>>

Go to the next step.

6.

DETECT MALFUNCTIONING PART

• Check harness connectors E-102, C-102.

• Check harness for an open and short between APPS2 and ECM.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace malfunctioning part.

7.

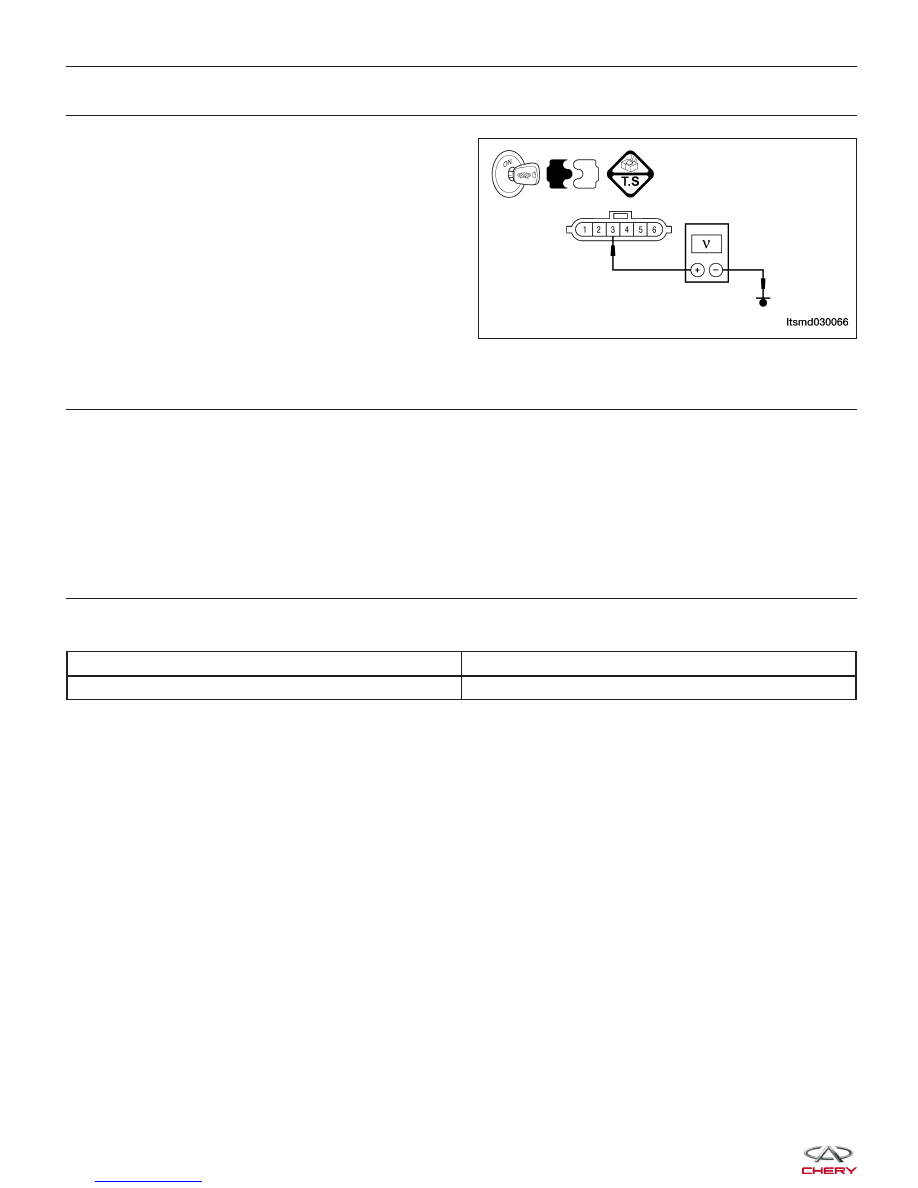

CHECK TPS POWER SUPPLY CIRCUIT

• Check harness for short to power and short to ground between following terminals.

ECM TERMINAL

TPS TERMINAL

32

3

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair circuit for short to ground or short to power in harness or connectors.

DIAGNOSIS & TESTING

LTSMD030066



8.

CHECK TPS

• Connect all harness connectors disconnected.

• Turn ignition switch on.

• Check voltage between ECM terminals 54 (TPS1) and ground, terminal 38 (TPS2) and ground under the follow-

ing conditions:

ECM

TERMINAL

NO.

ITEM

CONDITION

DATA (DC

VOLTAGE)

38

Electronic

throttle
control

actuator

(Position

sensor)

Ignition
switch: ON

• Engine

stopped

•

Accelerator
pedal:
Fully
released

4.24 V

• Engine

stopped

•

Accelerator
pedal:
Fully
depressed

0.72 V

54

Electronic

throttle
control

actuator

• Engine

stopped

•

Accelerator
pedal:
Fully
released

0.74 V

• Engine

stopped

•

Accelerator
pedal:
Fully
depressed

4.62 V

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace TPS circuits for open or short.
If the TPS circuits are normal, replace electronic throttle control actuator. Perform throttle valve posi-
tion self-learning.

9.

CHECK APP SENSOR GROUND CIRCUIT FOR AN OPEN OR SHORT

• Turn ignition switch off.

• Disconnect ECM harness connector.

• Check harness continuity between APP sensor 2 terminal 2 and ECM terminal 35, APP sensor 1 terminal 5 and

ECM terminal 36.

• Continuity should exist.

• Check harness for short to power.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair circuit for an open or short to power in harness or connectors.

DIAGNOSIS & TESTING

03



10.

CHECK APP SENSOR SIGNAL CIRCUIT FOR AN OPEN OR SHORT

• Check harness continuity between APP sensor 1 terminal 4 and ECM terminal 16, APP sensor 2 terminal 1 and

ECM terminal 40.

• Continuity should exist.

• Check harness for short to power and short to ground.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair circuit for an open or short to power or short to ground in harness or connectors.

11.

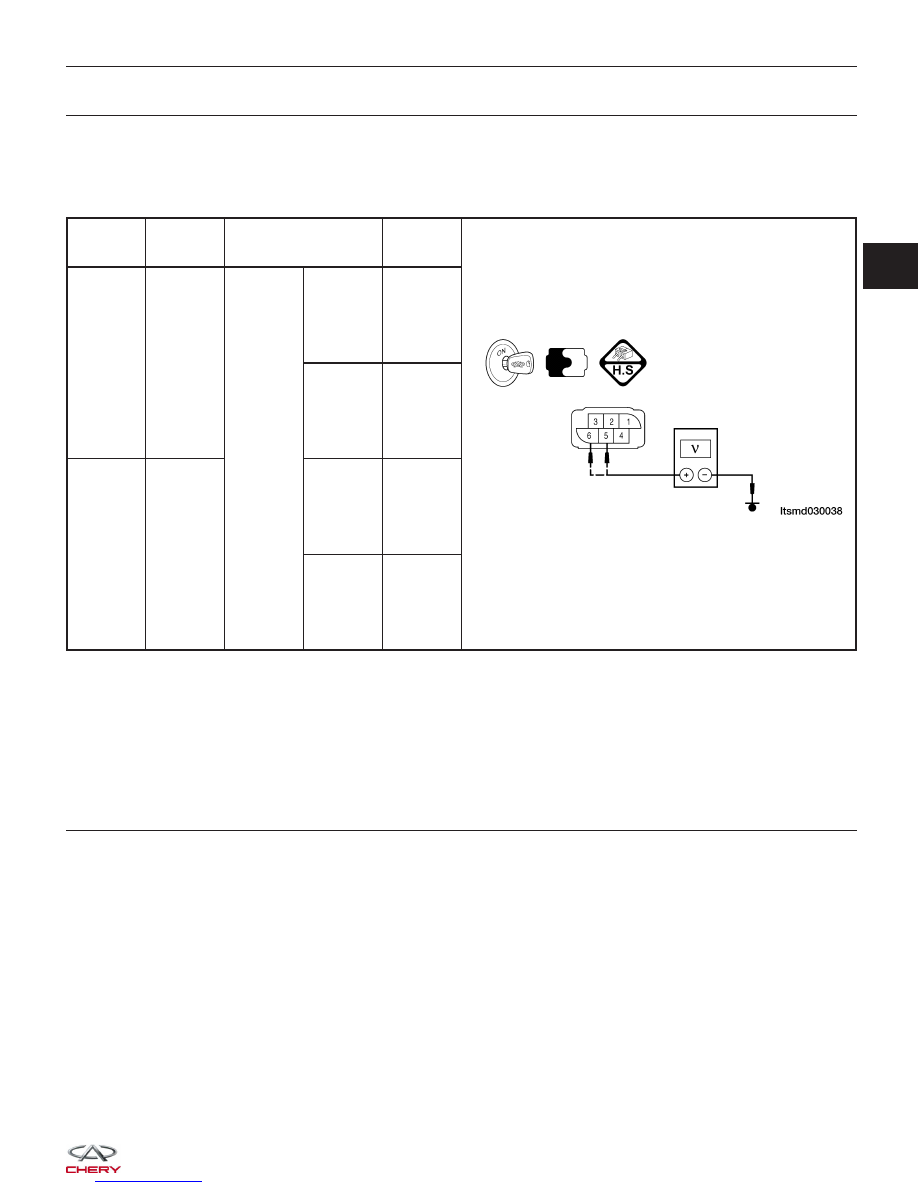

CHECK APP SENSOR

• Connect all harness connectors disconnected.

• Turn ignition switch on.

• Check voltage between ECM terminals 16 (APP sensor 1) and ground, terminal 40 (APP sensor 2) and ground

under the following conditions:

TERMINAL NO.

ITEM

CONDITION

DATA

(DC VOLTAGE)

16

Accelerator Pedal
Position Sensor 1
(APPS1)

Ignition switch: ON

• Engine stopped

• Accelerator pedal:
Fully released

0.72 - 0.74 V

• Engine stopped

• Accelerator pedal:
Fully depressed

3.95 V

40

Accelerator Pedal
Position Sensor 2
(APPS2)

• Engine stopped

• Accelerator pedal:
Fully released

0.36 - 0.37 V

• Engine stopped

• Accelerator pedal:
Fully depressed

1.97 V

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Replace accelerator pedal assembly.
Perform Accelerator pedal position self-learning.

12.

CHECK DTC

• With the X-431 scan tool, read ECM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC P2138 still present?

Yes

>>

Replace the ECM.

NOTE : The Immobilizer control module must be matched to the new ECM (See ECM Removal & Instal-

lation in Section 03 Electronic Engine Controls).

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.
