1.8L ENGINE - CHECK INTAKE AIR TEMPERATURE (IAT) SENSOR ELECTRICAL CONNECTOR

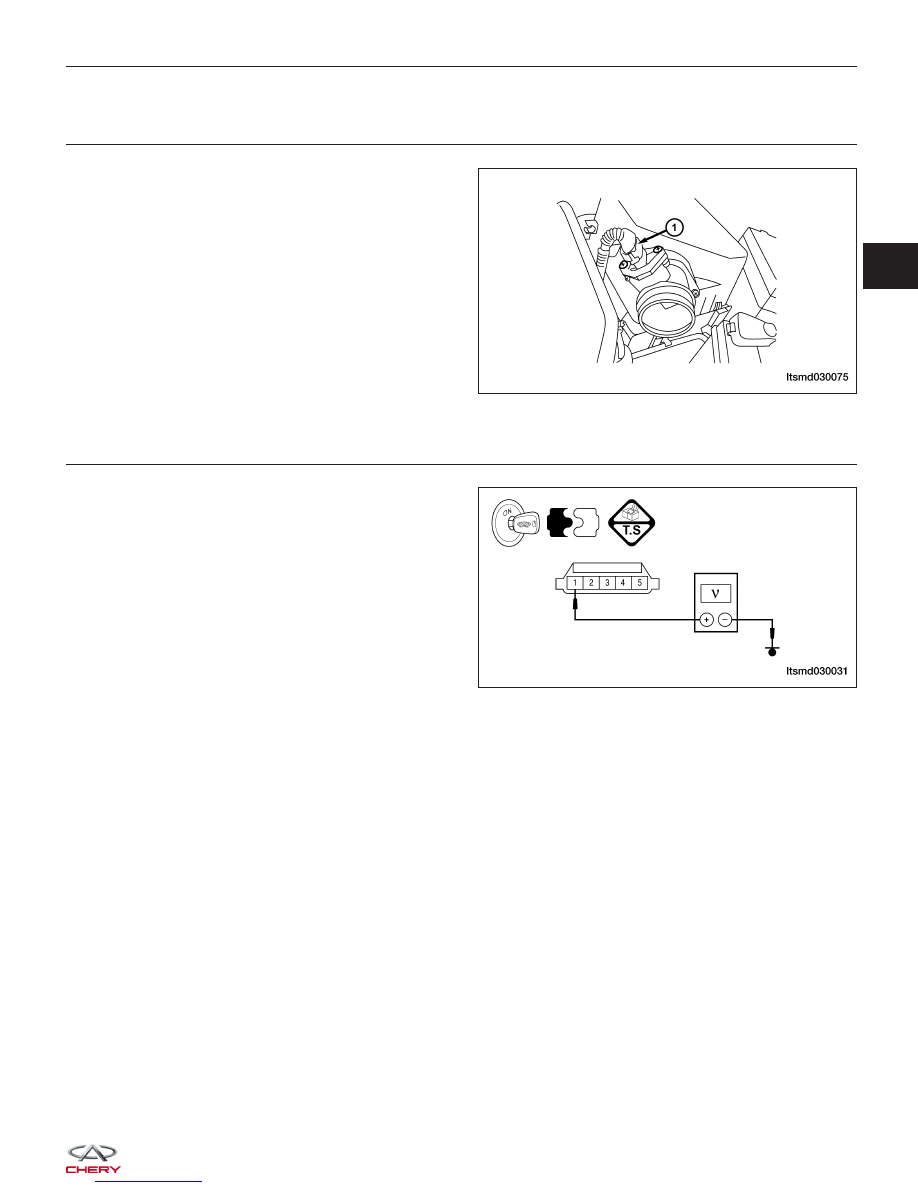

• Disconnect the IAT sensor (1) (For 1.8L engine: IAT

sensor is built-into MAF sensor) electrical connec-
tor.

• Inspect the electrical connector for damage.

Is the electrical connector OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace the electrical connector

as necessary.

3.

1.8L ENGINE - CHECK THE INTAKE AIR TEMPERATURE (IAT) SENSOR SIGNAL CIRCUIT

• Turn ignition switch on.

• Check reference voltage between IAT sensor termi-

nal 1 and ground in the IAT sensor electrical con-
nector E-009.

• 5 V should exist.

Is the check result normal?

Yes

>>

Go to Step 6.

No

>>

Repair circuit for an open or short to
power in harness or connectors.

DIAGNOSIS & TESTING

LTSMD030075

LTSMD030031

03



4.

1.6L ENGINE - CHECK MANIFOLD ABSOLUTE PRESSURE (MAP) SENSOR ELECTRICAL CONNECTOR

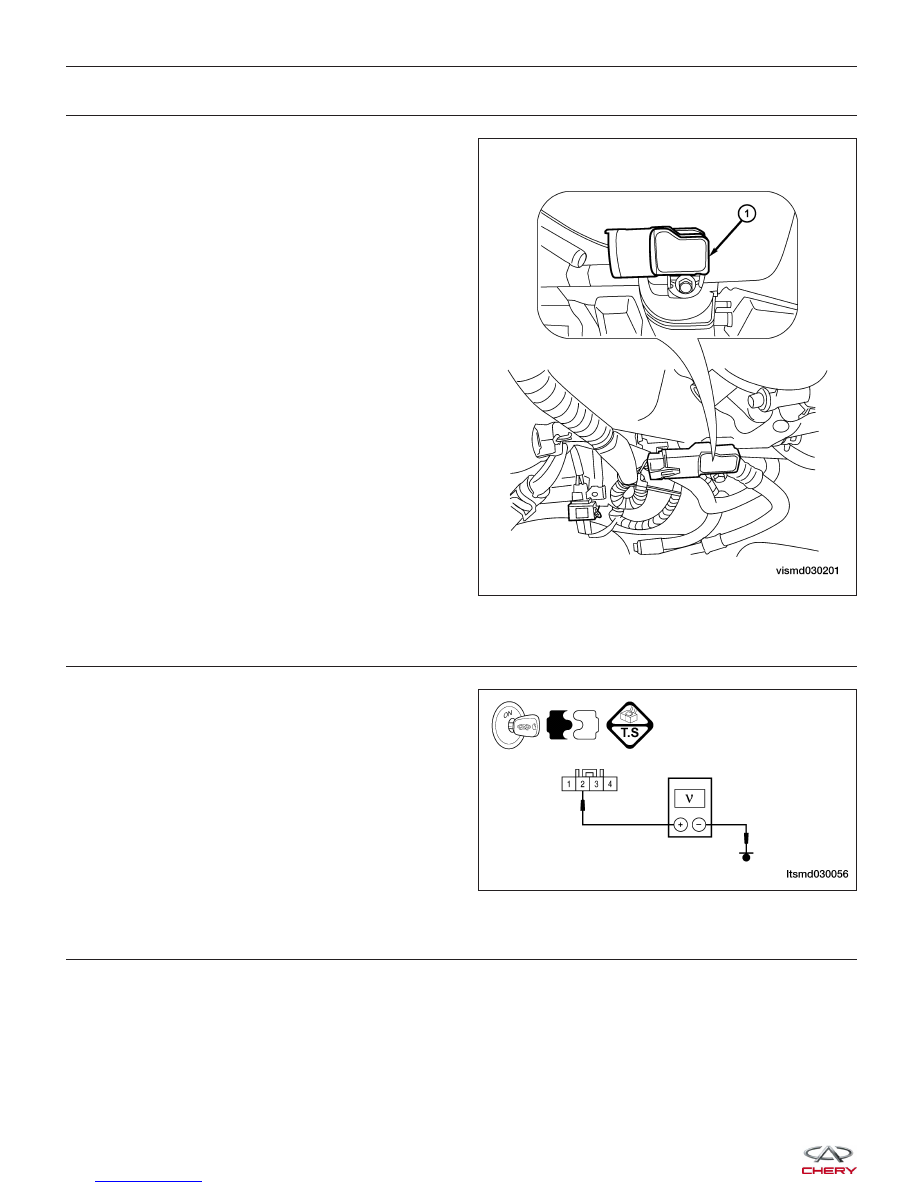

• Disconnect the MAP sensor (1) (For 1.6L engine:

IAT sensor is built-into MAP sensor) electrical con-
nector.

• Inspect the electrical connector for damage.

Is the electrical connector OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace the electrical connector

as necessary.

5.

1.6L ENGINE - CHECK THE INTAKE AIR TEMPERATURE (IAT) SENSOR SIGNAL CIRCUIT VOLTAGE

• Check supply voltage between IAT sensor terminal

2 and ground in the IAT sensor electrical connector
E-033.

• 5 V should exist.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair circuit for an open or short to
power in harness or connectors.

6.

DETECT MALFUNCTIONING PART

• Turn ignition switch off.

• Disconnect ECM harness connector.

• Check harness for a short to ground between IAT connector terminal 1 and ECM connector E-001, terminal 42.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair circuit for a short to ground in harness or connectors.

DIAGNOSIS & TESTING

VISMD030201

LTSMD030056



7.

CHECK THE IAT SENSOR

• Connect IAT sensor connector.

• Connect ECM connector.

• Turn ignition switch on.

• Check signal between IAT sensor terminal 1 and ground under the following conditions:

IAT SENSOR

TERMINAL NO.

ITEM

CONDITION

DATA (DC

VOLTAGE)

1 (For 1.8L engine)

IAT sensor

Ignition switch: ON

IAT: 36°C

1.88 V

2 (For 1.6L engine)

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Replace IAT sensor.

8.

CHECK DTC

• With the X-431 scan tool, read ECM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC P0112 still present?

Yes

>>

Replace the ECM.

NOTE : The Immobilizer control module must be matched to the new ECM (See ECM Removal & Instal-

lation in Section 03 Electronic Engine Controls).

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING

03



P0113 - Intake Air Temperature Circuit High Input

DIAGNOSIS & TESTING

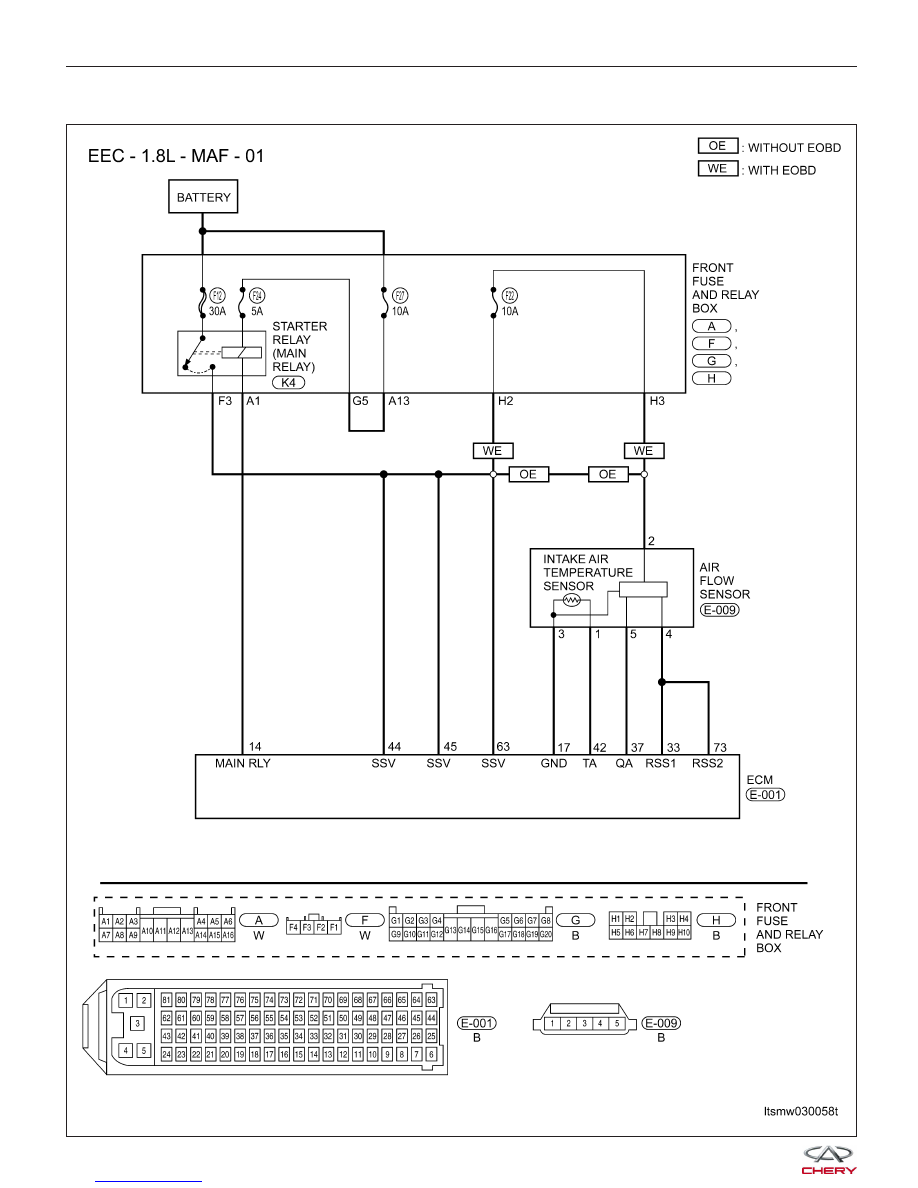

LTSMW030058T
