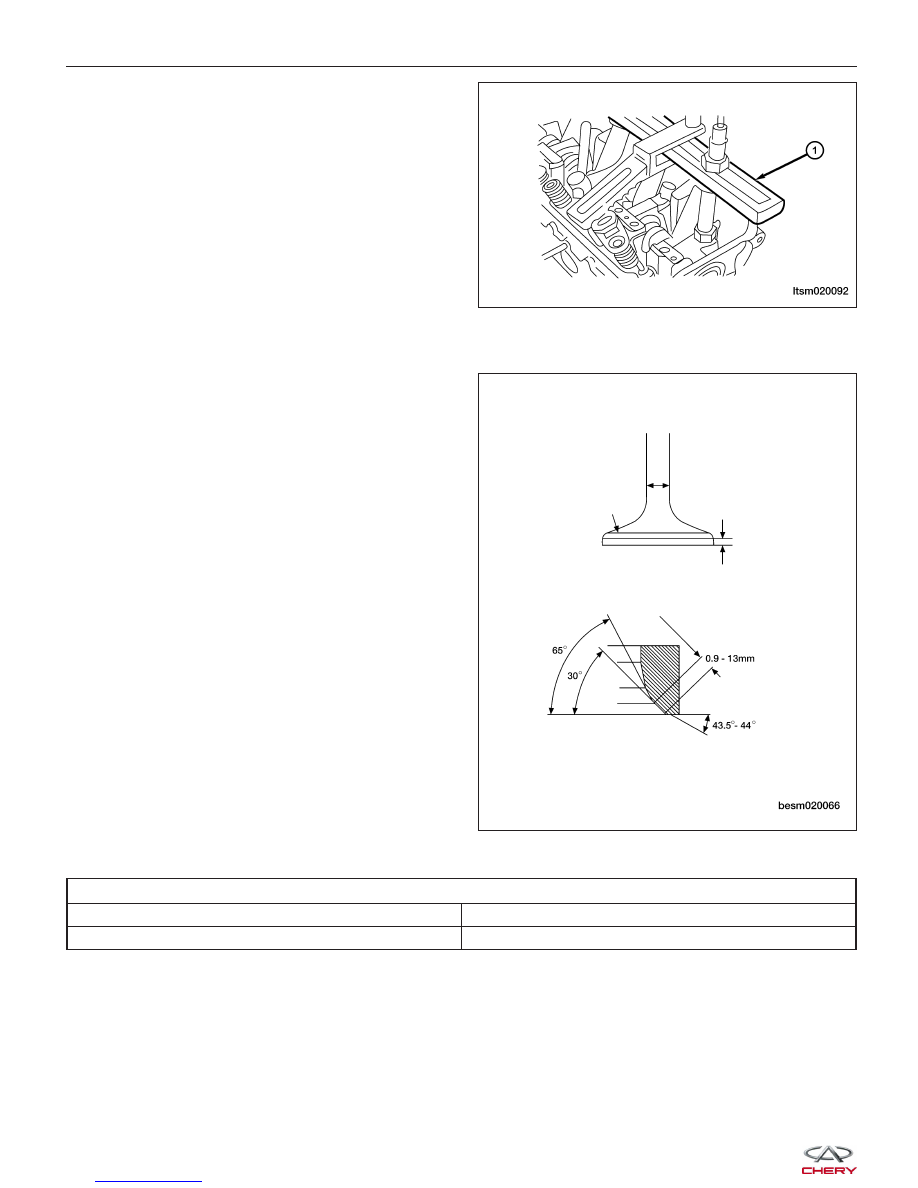

1. Using the special tool MD-998772 (1), compress

the valve springs.

2. Remove the valve keeper, valve spring retainer

and valve spring.

3. Remove valves from the cylinder head.

Valves

• Clean all valves thoroughly and discard burned,

warped and cracked valves.

• Check valve seats and valve faces for damage.

• When reconditioning valves follow the specifications

outlined for both intake and exhaust valves.

• Measure valve deflection.

VALVE DEFLECTION LIMIT (DIAL GAUGE READING)

Intake Valve

0.02 mm

Exhaust Valve

0.04 mm

CYLINDER HEAD UNIT REPAIR

LTSM020092

BESM020066



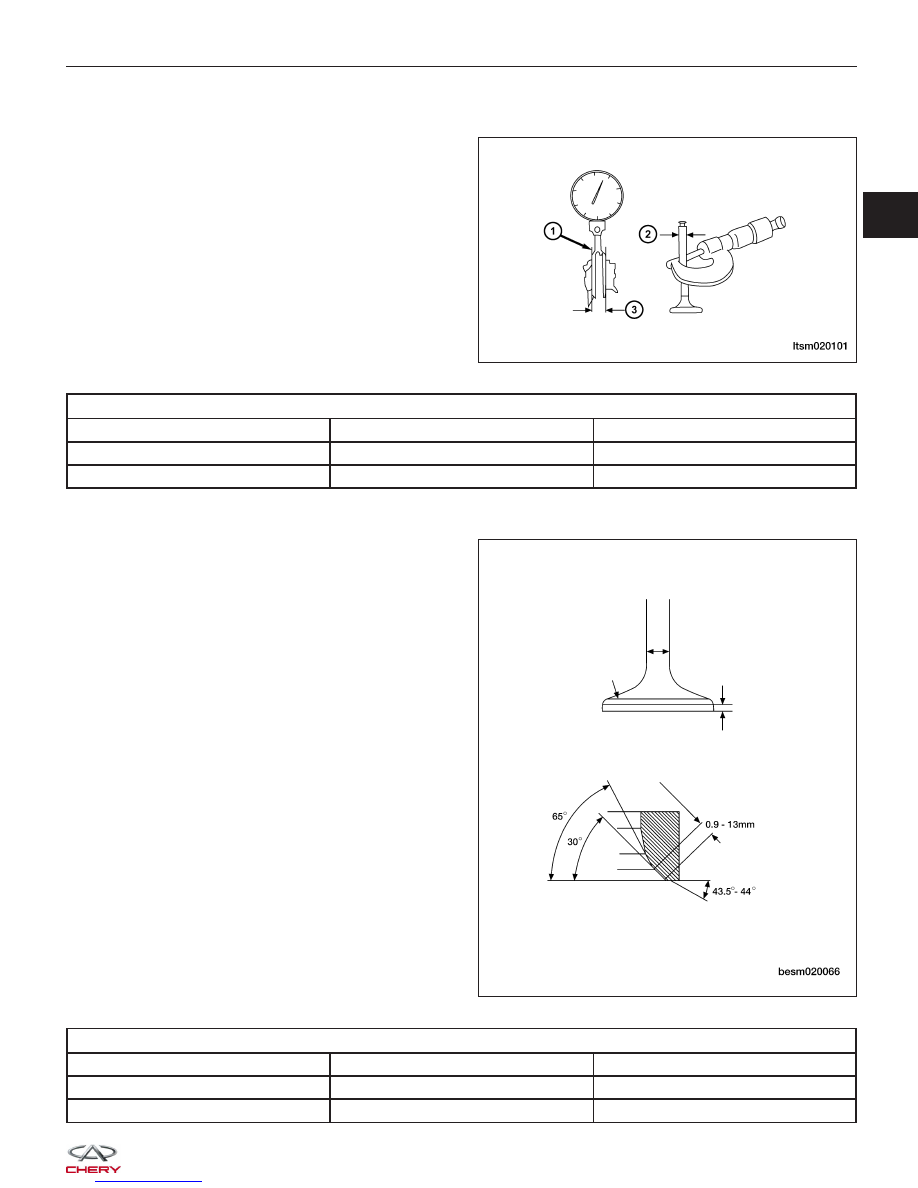

• If it exceeds the limit, check valve to valve guide clearance (1) .

− Measure valve stem diameter (2) and valve guide inner diameter (3).
− Check that clearance is within specification.
− If it exceeds the limit, replace valve or valve

guide.

VALVE TO VALVE GUIDE CLEARANCE

DESCRIPTION

SPECIFICATION

LIMIT

Intake Valve Clearance

0.020 - 0.050 mm

0.10 mm

Exhaust Valve Clearance

0.030 - 0.070 mm

0.15 mm

• Check the valve edge thickness and valve contact

area. Repair or replace the valve if necessary.

VALVE EDGE THICKNESS

DESCRIPTION

SPECIFICATION

LIMIT

Intake Valve Edge Thickness

1.0 mm

0.5 mm

Exhaust Valve Edge Thickness

1.2 mm

0.7 mm

CYLINDER HEAD UNIT REPAIR

LTSM020101

BESM020066

02



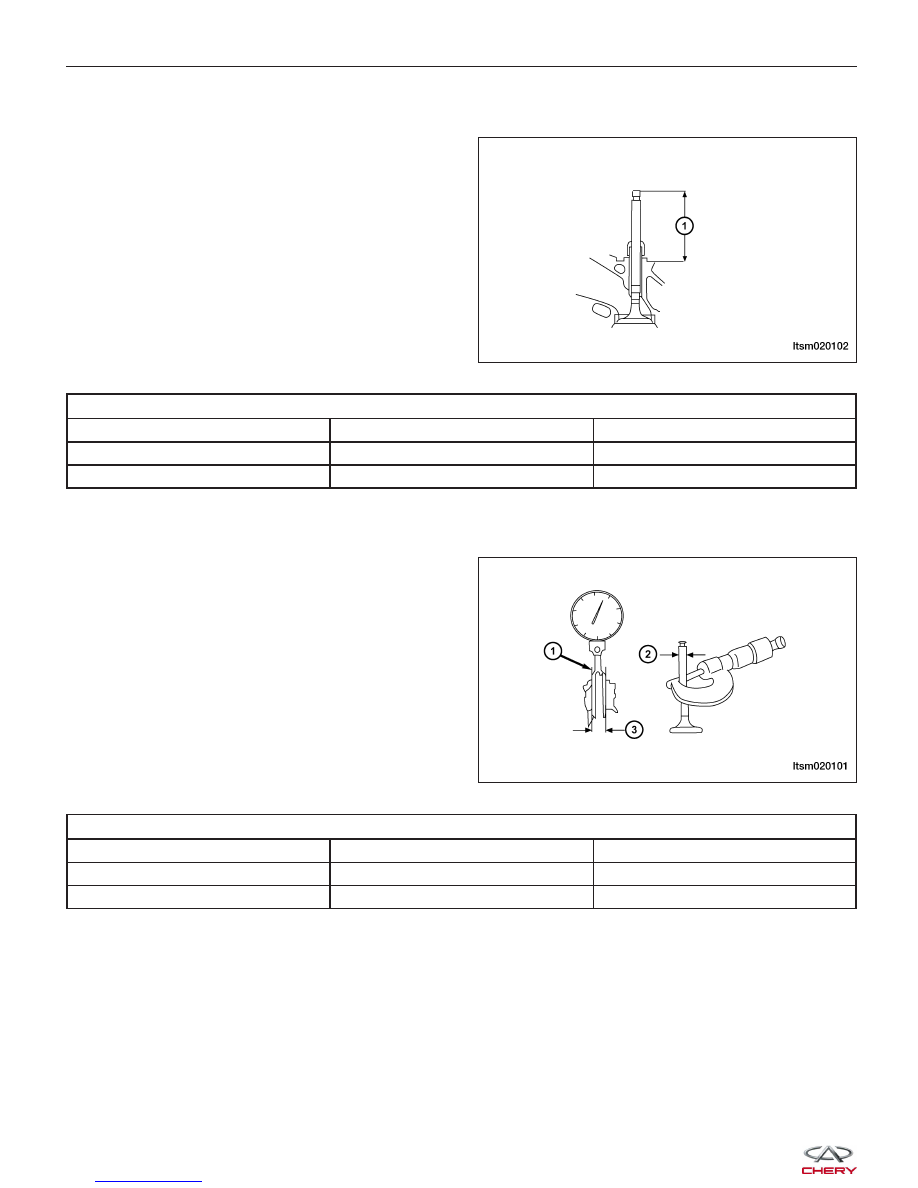

• Measure the total valve height (1). If the valve

height is less than the limit value, the valve should
be replaced.

VALVE HEIGHT

DESCRIPTION

SPECIFICATION

LIMIT

Intake Valve Height

112.30 mm

111.80 mm

Exhaust Valve Height

114.11 mm

113.61 mm

Valve Guides

• Check the clearance (1) between the valve guide

and the valve stem, if it exceeds the limit, check
valve to valve guide clearance.

− Measure valve stem diameter (2) and valve

guide inner diameter (3).

− Check that clearance is within specification.
− If it exceeds the limit, replace valve or valve

guide.

VALVE TO VALVE GUIDE CLEARANCE

DESCRIPTION

SPECIFICATION

LIMIT

Intake Valve Clearance

0.020 - 0.050 mm

0.10 mm

Exhaust Valve Clearance

0.030 - 0.070 mm

0.15 mm

Valve Guide Replacement

• Press the original valve guide out of the cylinder head.

• Ream the valve guide hole until the hole diameter is the size of the new enlarged valve guide to be installed.

CAUTION:
When replacing valve guides, do not use a new valve guide that is the same size as the original
valve guide.

− Enlarge valve guide size 0.05 (11.05 - 11.068 mm)
− Enlarge valve guide size 0.25 (11.25 - 11.268 mm)
− Enlarge valve guide size 0.50 (11.50 - 11.518 mm)

CYLINDER HEAD UNIT REPAIR

LTSM020102

LTSM020101



• Install the new valve guide from the top of the cylinder head as shown in the illustration.

− Intake valve guide length: 45.5 mm
− Exhaust valve guide length: 50.5 mm

CAUTION:
The intake and exhaust valves are different
lengths, use care when replacing the valve
guides to install the correct valve guide.

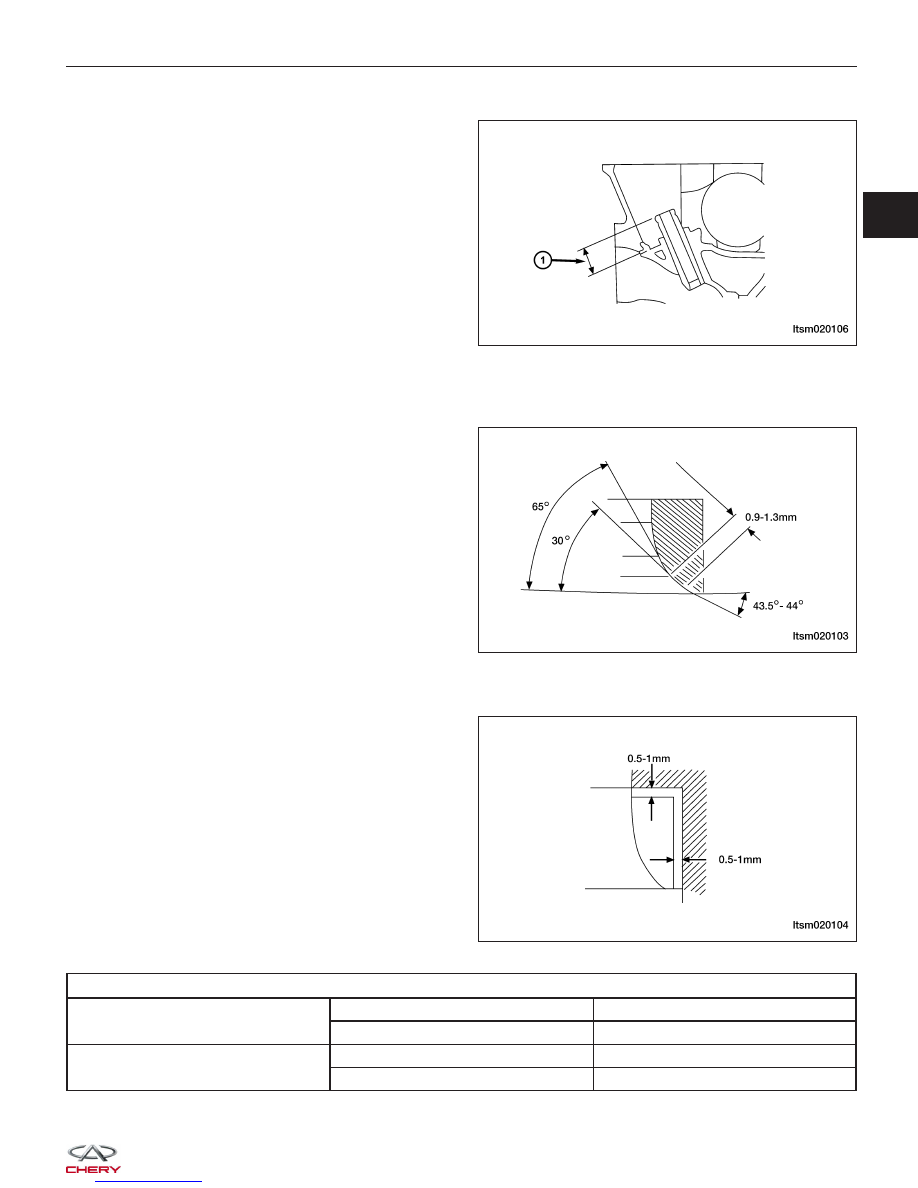

• Install the valve guide to the specified height (1) of

14 mm.

• After installing the valve guide, insert the new valve and check for smooth movement.

Valve Seats

• Before machining the valve seat, check the clear-

ance between the valve guide and the valve stem.
If the clearance is excessive, repair the valve and
valve guide if necessary before machining the valve
seat.

• Repair the width and angle of the valve seat until

the valve seat meets specified values.

• After repairing the valve seat, use valve lapping

compound to lap the valves and seats in pairs.

Valve Seat Replacement

• Cut out a portion of the original valve seat and

remove the valve seat from the cylinder head.

• Select the replacement valve seat according to the

outer diameter of the enlarged valve seat.

REPLACEMENT VALVE SEAT SIZES

Intake valve seat

Enlargement size 0.30 mm

34.435 - 34.455 mm

Enlargement size 0.60 mm

34.735 - 34.755 mm

Exhaust valve seat

Enlargement size 0.30 mm

31.935 - 31.955 mm

Enlargement size 0.60 mm

32.235 - 32.255 mm

CYLINDER HEAD UNIT REPAIR

LTSM020106

LTSM020103

LTSM020104
