NOTE :
Before installing the valve seat, heat the cylinder head to the temperature of about 250°, or cool the valve seat in
liquid nitrogen in order to install the valve seat.
• Machine the new valve seat and valve to proper specifications.

Assembly

1. Install the valves into the cylinder head (larger diameter on intake side).

2. Using special tool MD-998774, install the new valve oil seal.

3. Install the valve springs.

4. Install the valve spring retainers.

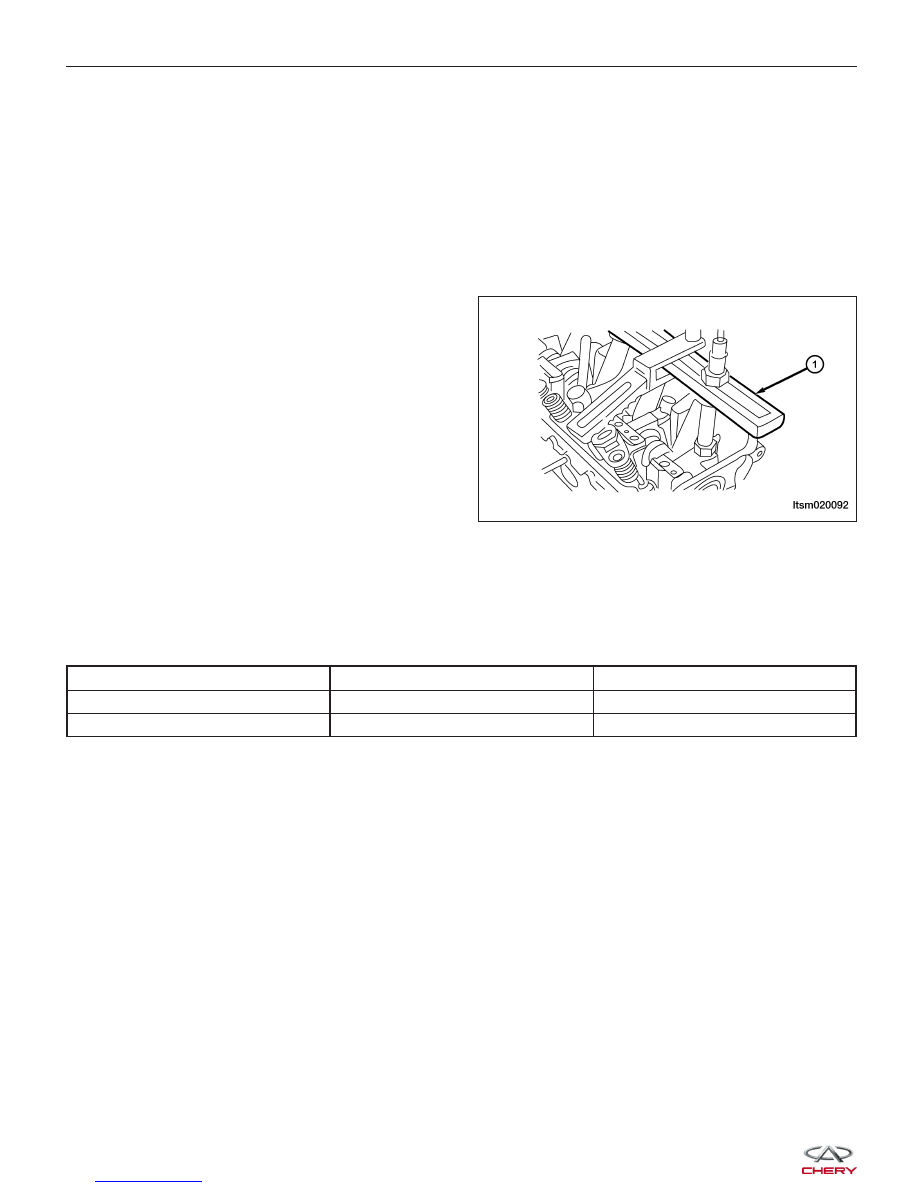

5. Using valve spring compressor MD-998772 (1),

compress the valve springs.

6. Install the valve keepers.

7. Strike the valve stem lightly with a plastic hammer

after installation to verify proper assembly.

Valve Springs

Specifications

Valve Spring Specifications

DESCRIPTION

SPECIFICATION

LIMIT

Spring Free Length

51.0 mm

50.0 mm

Spring Center Line

≤ 2.0°

≤ 4.0°

CYLINDER HEAD UNIT REPAIR

LTSM020092



Disassembly

NOTE :
The following special tools are required to perform the repair procedure:
• MD-998772 - Valve Spring Compressor

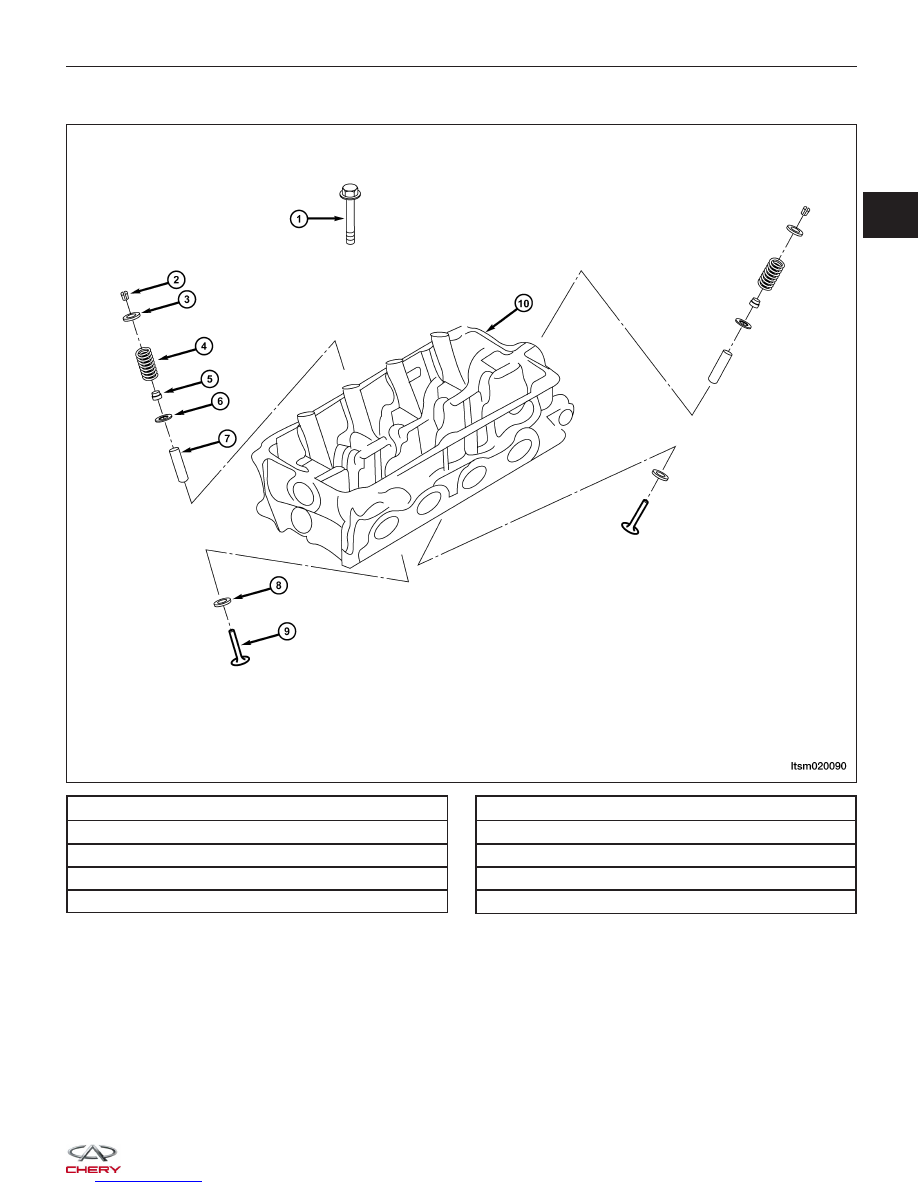

1 - Cylinder Head Bolt

2 - Valve Spring Keepers

3 - Upper Valve Spring Retainer

4 - Valve Spring

5 - Valve Oil Seal

6 - Lower Valve Spring Retainer

7 - Valve Guide

8 - Valve Seat

9 - Valve

10 - Cylinder Head

CYLINDER HEAD UNIT REPAIR

LTSM020090

02



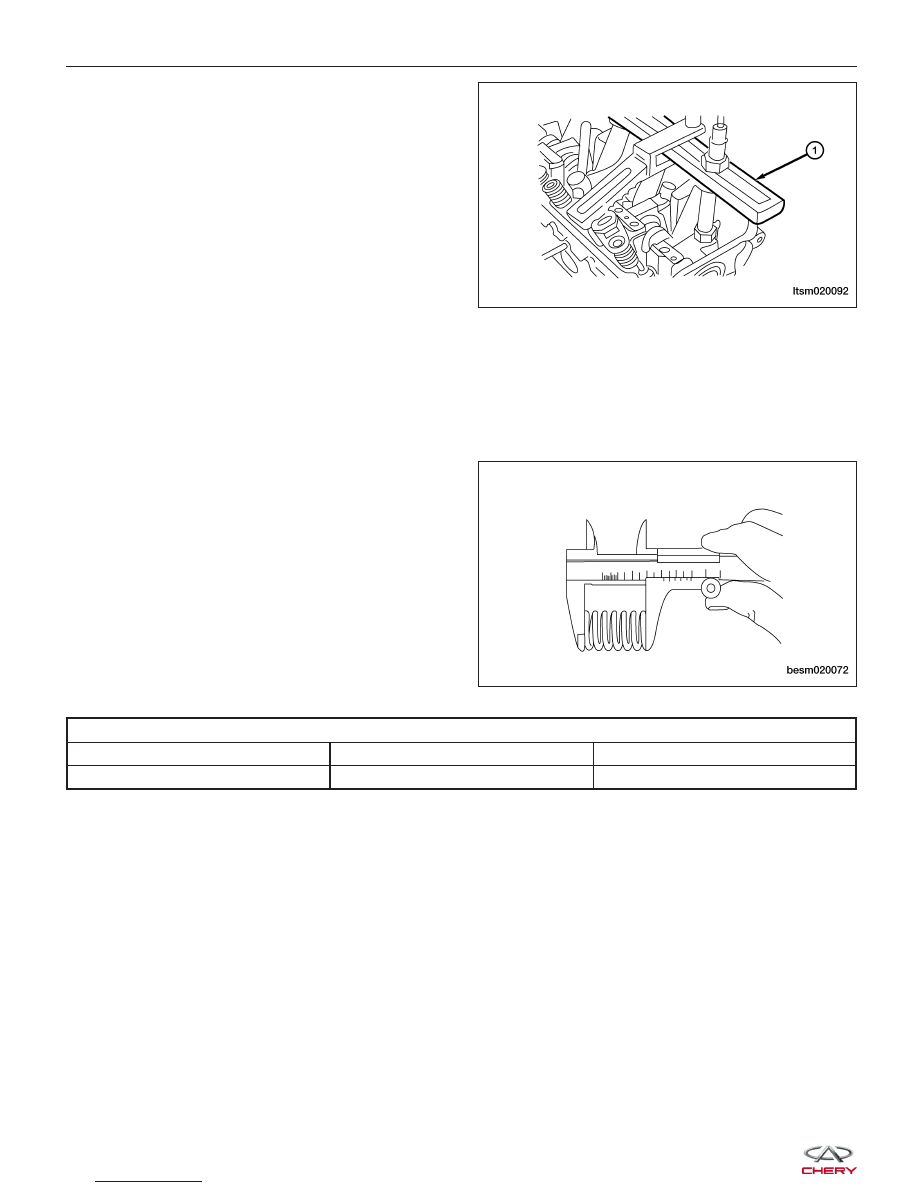

1. Using the special tool MD-998772 (1), compress

the valve springs.

2. Remove the valve keeper, valve spring retainer.

3. Remove the valve springs from the cylinder head.

Inspection

NOTE :
Whenever valves have been removed for inspection, reconditioning or replacement, valve springs should be tested
for correct load.
• Check the valve spring length/height. Discard the springs that do not meet specifications.

• The following specifications apply to both intake

and exhaust valve springs.

VALVE SPRING LENGTH/HEIGHT

DESCRIPTION

SPECIFICATION

LIMIT

Spring Free Length

51.0 mm

50.0 mm

CYLINDER HEAD UNIT REPAIR

LTSM020092

BESM020072



• Check the valve spring center line. Discard the springs that do not meet specifications.

• The following specifications apply to both intake

and exhaust valve springs.

VALVE SPRING CENTER LINE

DESCRIPTION

SPECIFICATION

LIMIT

Spring Center Line

≤ 2.0°

≤ 4.0°

Assembly

1. Install the valve springs (2).

2. Install the valve spring retainers (1).

3. Using valve spring compressor MD - 998772, com-

press the valve springs.

4. Install the valve keepers.

5. Strike the valve stem lightly with a plastic hammer

after installation to verify proper assembly.

CYLINDER HEAD UNIT REPAIR

LTSM020100

LTSM020039
