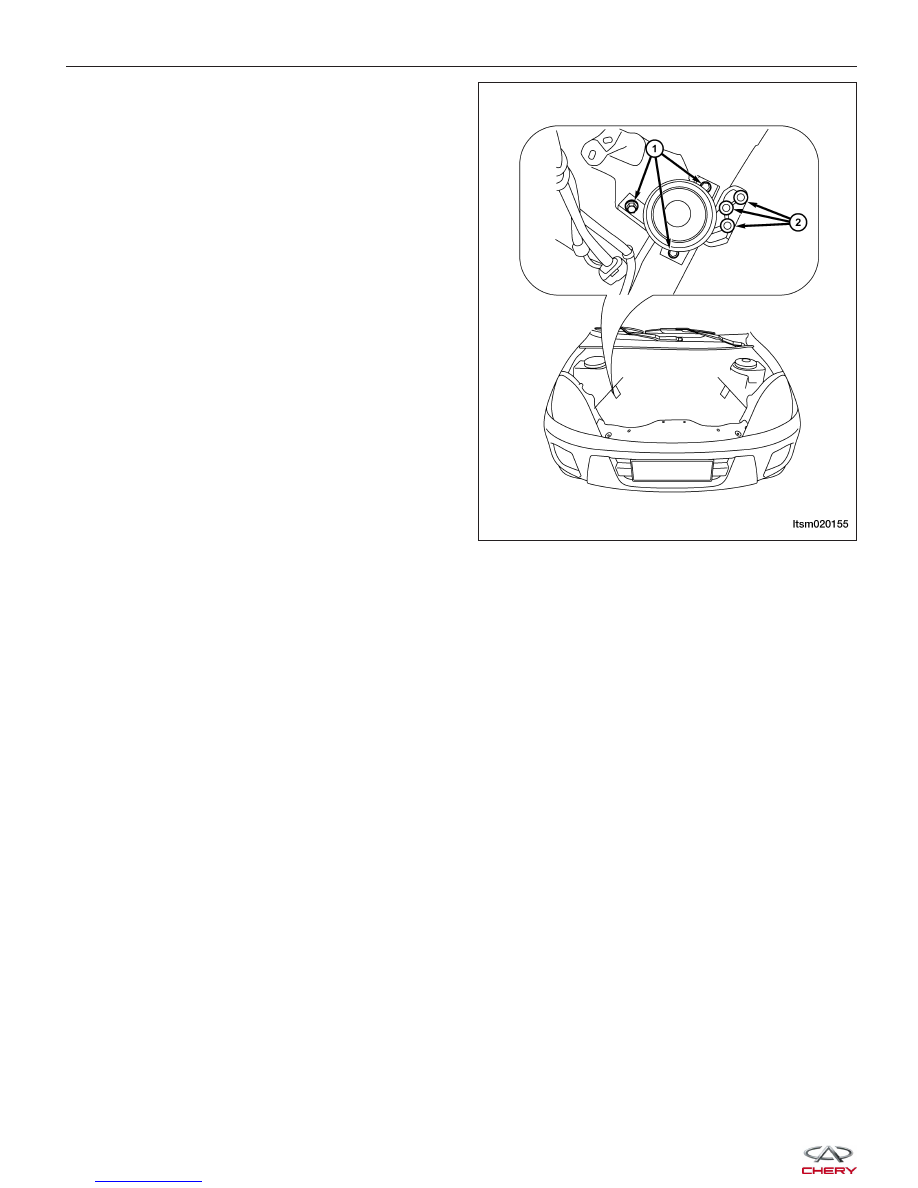

33. Remove the bolts (2) securing the right engine

mount and the bolts (1) securing the mount
bracket.
(Tighten: Engine right mount bolt to 70 N·m)

34. Remove the mount assembly.

35. Verify all components between the engine and vehicle are disconnected.

36. Hoist the engine from vehicle.

CAUTION:
Verify all electrical connectors are disconnected prior to engine/transaxle removal.

37. Separate engine and transaxle.

(Tighten: M12×1.75 bolts to 70 ± 5 N·m)
(Tighten: M10×1.5 bolts to 50 ± 5 N·m)

38. Installation is in the reverse order of removal.

ON-VEHICLE SERVICE

LTSM020155



Engine Timing Belt

Removal & Installation

ON-VEHICLE SERVICE

LTSM020048

02



NOTE :
The following special tools are required to perform the repair procedure:
• MB-990767 - Timing Belt Spanner Wrench

• MD-998785 - Timing Belt Gear Holder

• MD-998767 - Automatic Tensioner Socket

1. Drain the cooling system (See Cooling System Draining and Filling in Section 06 Cooling).

WARNING!

Always allow the engine to cool before opening the cooling system. Do not loosen the coolant pressure relief
cap when the engine is operating or the cooling system is hot. The cooling system is under pressure; steam and
hot liquid can come out forcefully when the cap is loosened slightly. Failure to follow these instructions may
result in serious personal injury.

2. Attach an engine hoist to the engine.

3. Raise the engine with the engine hoist, just enough to support the engine.

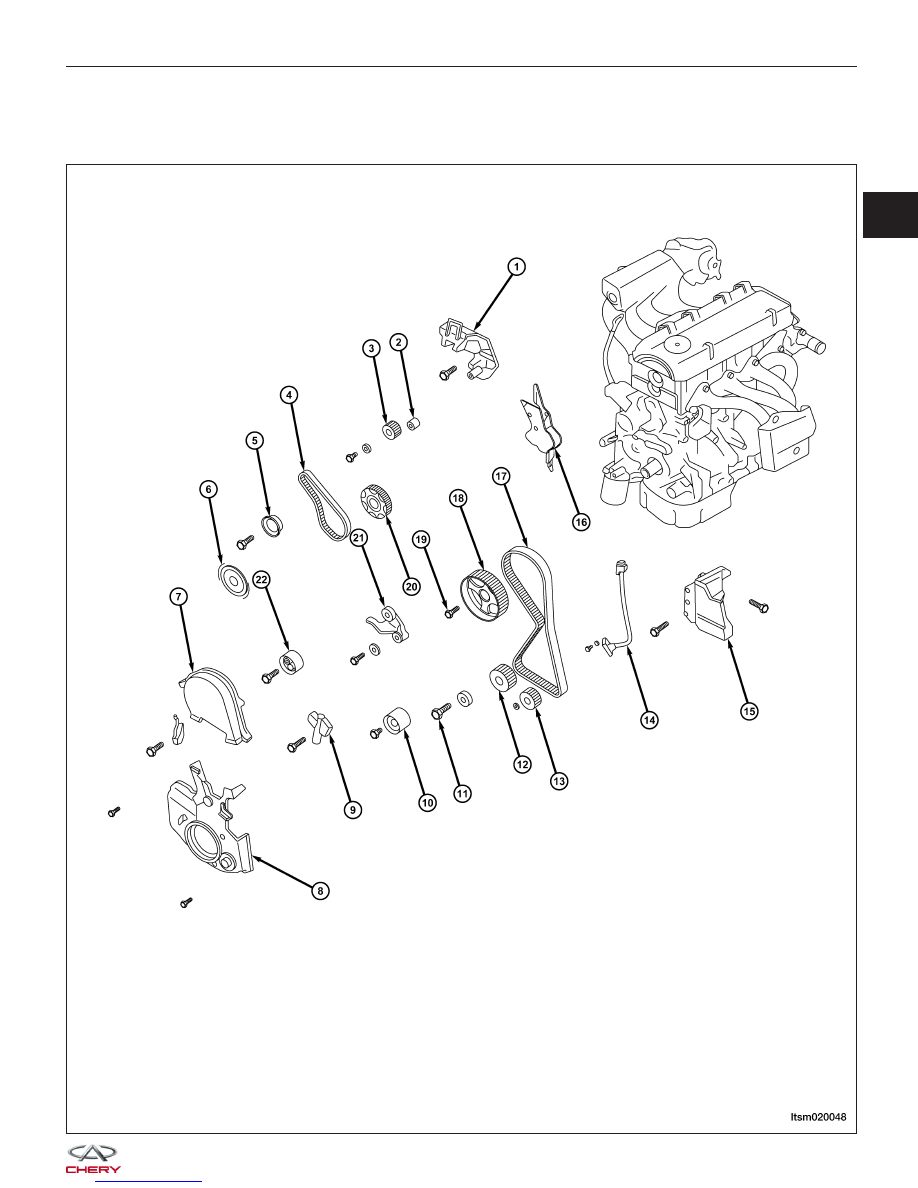

1 - Right Engine Mounting Bracket

2 - Spacer

3 - Upper Balance Shaft Pulley

4 - Upper Balance Shaft Timing Belt

5 - Upper Balance Shaft Timing Belt Tensioner

6 - Crankshaft Sensing Blade

7 - Upper Timing Belt Cover

8 - Lower Timing Belt Cover

9 - Timing Belt Automatic Tensioner

10 - Idler Pulley

11 - Crankshaft Bolt

12 - Crankshaft Timing Belt Pulley

13 - Lower Balance Shaft Pulley

14 - Crankshaft Position Sensor

15 - Power Steering Bracket

16 - Timing Belt Rear Cover

17 - Timing Belt

18 - Camshaft Timing Pulley

19 - Camshaft Pulley Bolt

20 - Crankshaft Upper Balance Shaft Pulley

21 - Tensioner Arm

22 - Tensioner Pulley

ON-VEHICLE SERVICE

LTSM020048

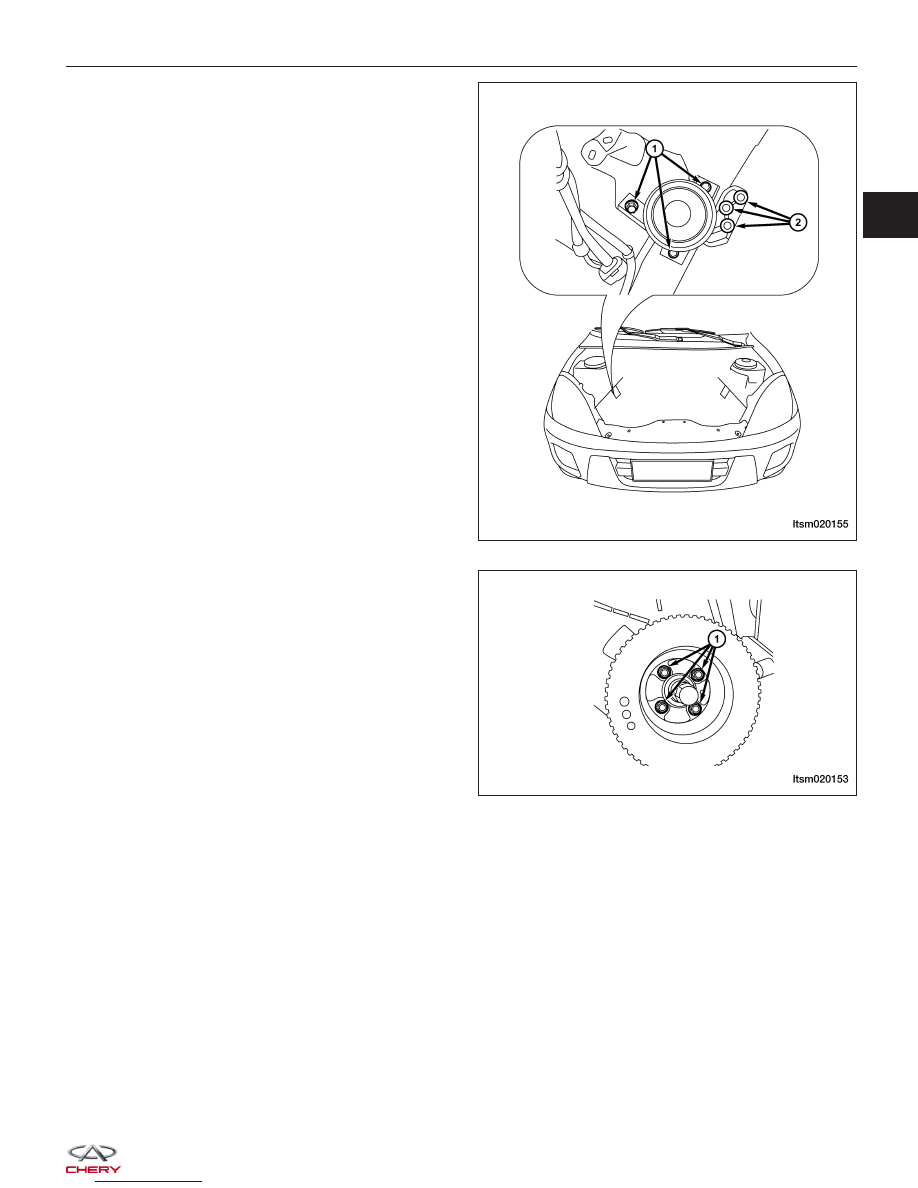

4. Remove the engine right mount bolts (2) and the

engine right mount bracket bolts (1).
(Tighten: Engine right mount bolts to 70 N·m)

5. Remove the accessory drive belts (See Accessory

Drive Belt Removal & Installation in Section 02
Engine).

6. Remove the crankshaft vibration damper bolts (1).

(Tighten: Crankshaft vibration damper bolts to
25 N·m)

7. Remove the timing belt upper cover.

(Tighten: Timing belt upper cover bolts to 11 N·m)

8. Remove the timing belt lower cover.

(Tighten: Timing belt lower cover bolts to 11 N·m)

9. Loosen the timing belt tensioning pulley bolt.

10. Remove the timing belt.

NOTE: Remember the rotation direction of the timing belt in order to avoid any error when reassembling.

ON-VEHICLE SERVICE

LTSM020155

LTSM020153
