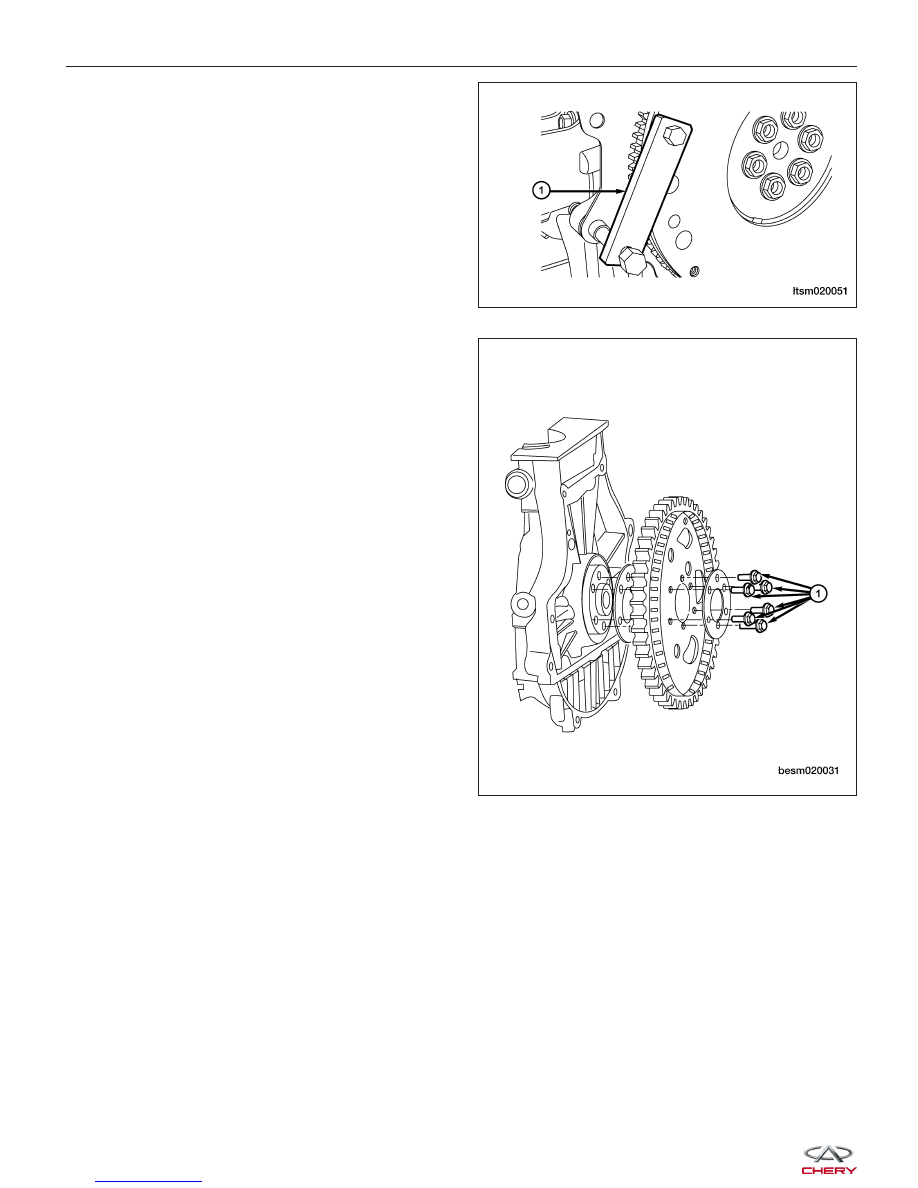

2. Install special tool MD - 998781 (1), on to the flywheel.

flywheel.

3. If equipped with automatic transaxle, remove the

drive plate retaining bolts (1) and then remove the
drive plate.
(Tighten: Drive plate bolts to 75 N·m)

4. Remove the crankshaft rear oil seal using a suitable tool.

5. Installation is in the reverse order of removal.

Installation Notes:
• When installing seal, lubricate seal guide with clean engine oil.

• Position the seal over the rear crankshaft seal guide.

ON-VEHICLE SERVICE

LTSM020051

BESM020031



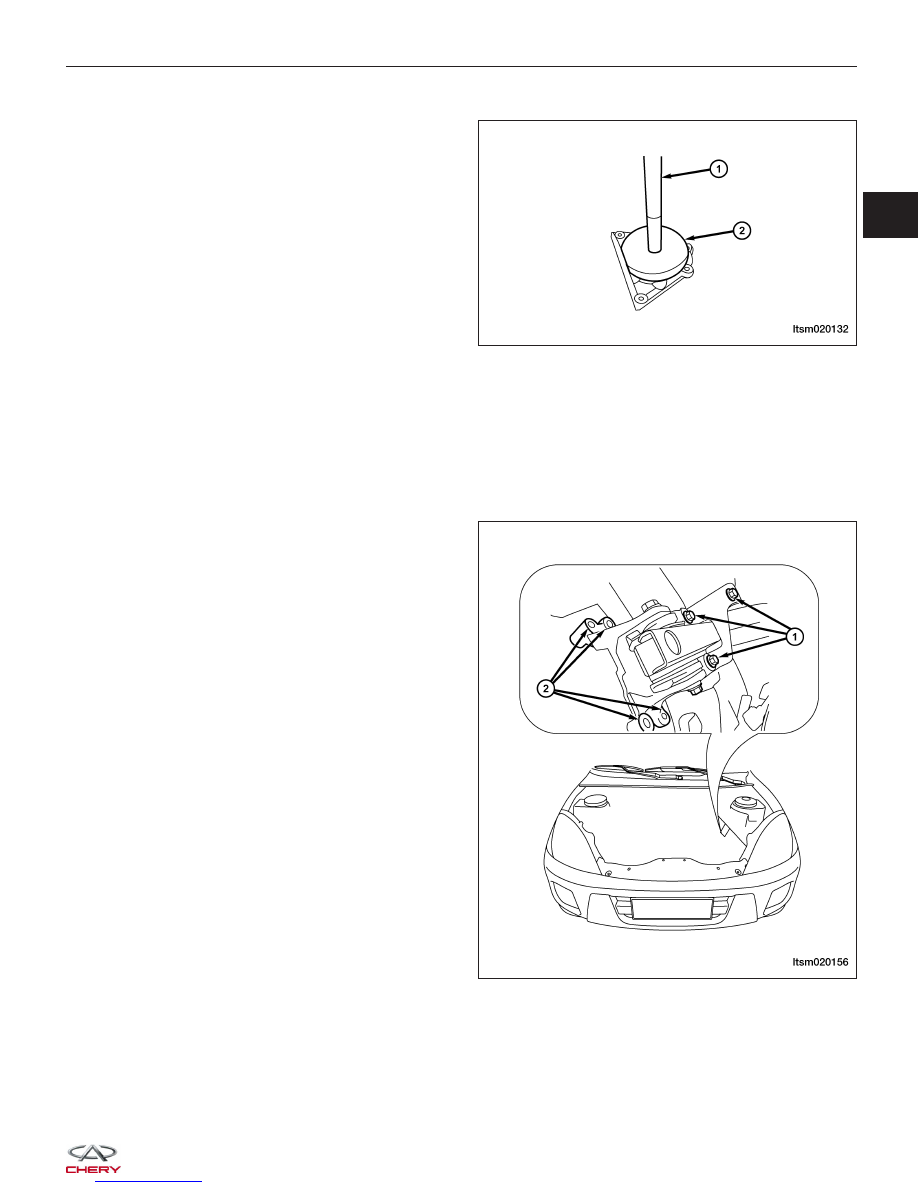

• Use special tool MD-998776 (2) and MD-990938 (1), to install the rear oil seal.

• Ensure that the lip of the seal is facing toward the

crankcase during installation.

Engine Mounts

Removal & Installation - Left Mount

NOTE :
The following special tools are required to perform the repair procedure:
• Engine Hoist

1. Disconnect the negative battery cable.

2. Remove the air cleaner housing. (See Air Cleaner

Housing Removal & Installation in Section 02
Engine).

3. Support the engine with the engine hoist.

4. Remove the engine left mount retaining bolts (2)

and remove the engine left mount bracket bolts (1).
(Tighten: Engine left mount bolts to 70 N·m)

5. Installation is in the reverse order of removal.

ON-VEHICLE SERVICE

LTSM020132

LTSM020156

02



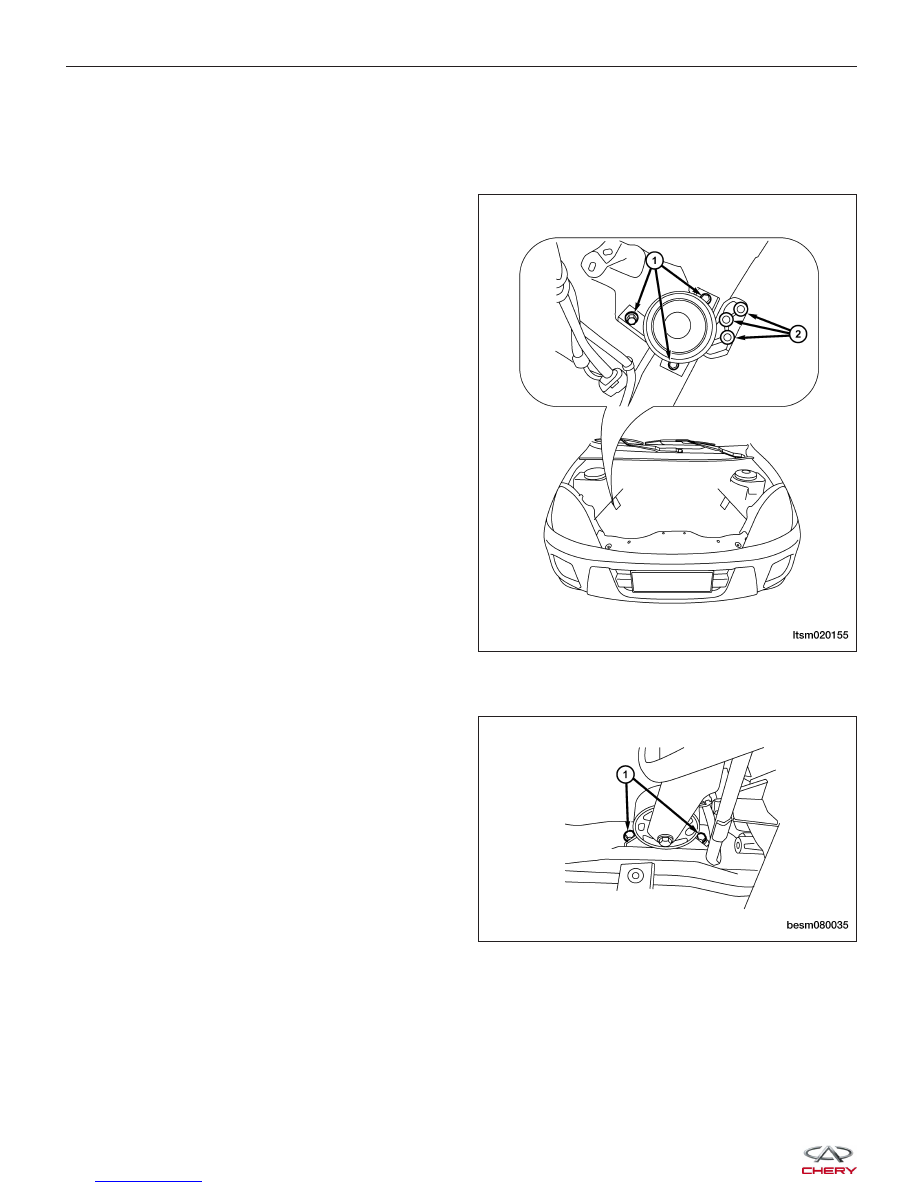

Removal & Installation - Right Mount

NOTE :
The following special tools are required to perform the repair procedure:
• Engine Hoist

1. Disconnect the negative battery cable.

2. Support the engine with the engine hoist.

3. Remove the engine right mount retaining bolts (2)

and remove the engine right mount bracket bolts
(1).
(Tighten: Engine right mount bolts to 70 N·m)

4. Installation is in the reverse order of removal.

Removal & Installation - Front Mount

NOTE :
The following special tools are required to perform the
repair procedure:
• Engine Hoist

1. Disconnect the negative battery cable.

2. Support the engine with the engine hoist.

3. Remove the bolts (1) securing the front engine

mount.
(Tighten: Engine front mount bolts to 60 N·m)

4. Installation is in the reverse order of removal.

ON-VEHICLE SERVICE

LTSM020155

BESM080035



Removal & Installation - Rear Mount

NOTE :
The following special tools are required to perform the
repair procedure:
• Engine Hoist

1. Disconnect the negative battery cable.

2. Support the engine with the engine hoist.

3. Remove the engine rear mount retaining bolts (2)

and remove the engine rear mount bracket bolts
(1).
(Tighten: Engine rear mount bolts to 60 N·m)

4. Installation is in the reverse order of removal.

Engine Assembly

Removal & Installation

NOTE :
The following special tools are required to perform the repair procedure:
• Engine Hoist

NOTE :
The engine is removed with the transaxle as an assembly.

1. Relieve the fuel pressure (See Fuel Pressure Relief Procedure in Section 04 Fuel Delivery).

2. Disconnect the negative battery cable.

3. Remove the battery, battery hold downs, and battery tray (See Battery Removal & Installation in Section 05

Starting & Charging).

4. Remove the hood.

5. Discharge air conditioning system (See A/C System Evacuation and Recharge in Section 13 Heating & Air Con-

ditioning).

6. Drain the cooling system (See Cooling System Draining and Filling in Section 06 Cooling).

WARNING!

Always allow the engine to cool before opening the cooling system. Do not loosen the coolant pressure relief
cap when the engine is operating or the cooling system is hot. The cooling system is under pressure; steam and
hot liquid can come out forcefully when the cap is loosened slightly. Failure to follow these instructions may
result in serious personal injury.

7. Remove the coolant fan & radiator assembly (See Coolant Fan & Radiator Assembly Removal & Installation in

Section 06 Cooling).

8. Remove the starter motor wiring.

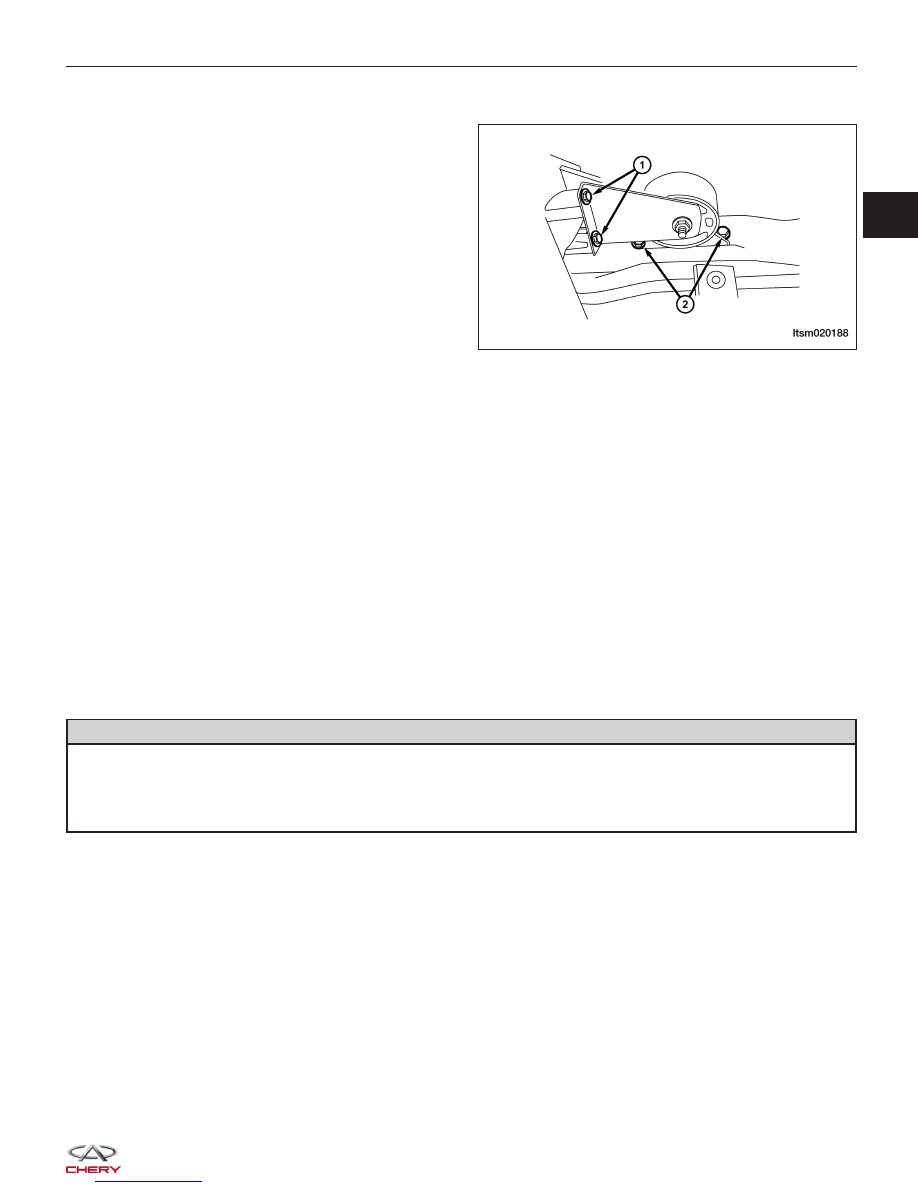

9. Remove the negative battery cable from the engine.

ON-VEHICLE SERVICE

LTSM020188
