• MD-998442 - Hydraulic Post Wiring

• MD-998713 - Camshaft Oil Seal Installer

• MD-998441 - Hydraulic Post Keeper

• MD-998440 - Leak Tester

1. Remove the accessory drive belt (See Accessory Drive Belt Removal & Installation in Section 02 Engine).

2. Remove the engine timing belt (See Engine Timing Belt Removal & Installation in Section 02 Engine).

3. Remove the cylinder head cover (See Cylinder Head Cover Removal & Installation in Section 02 Engine).

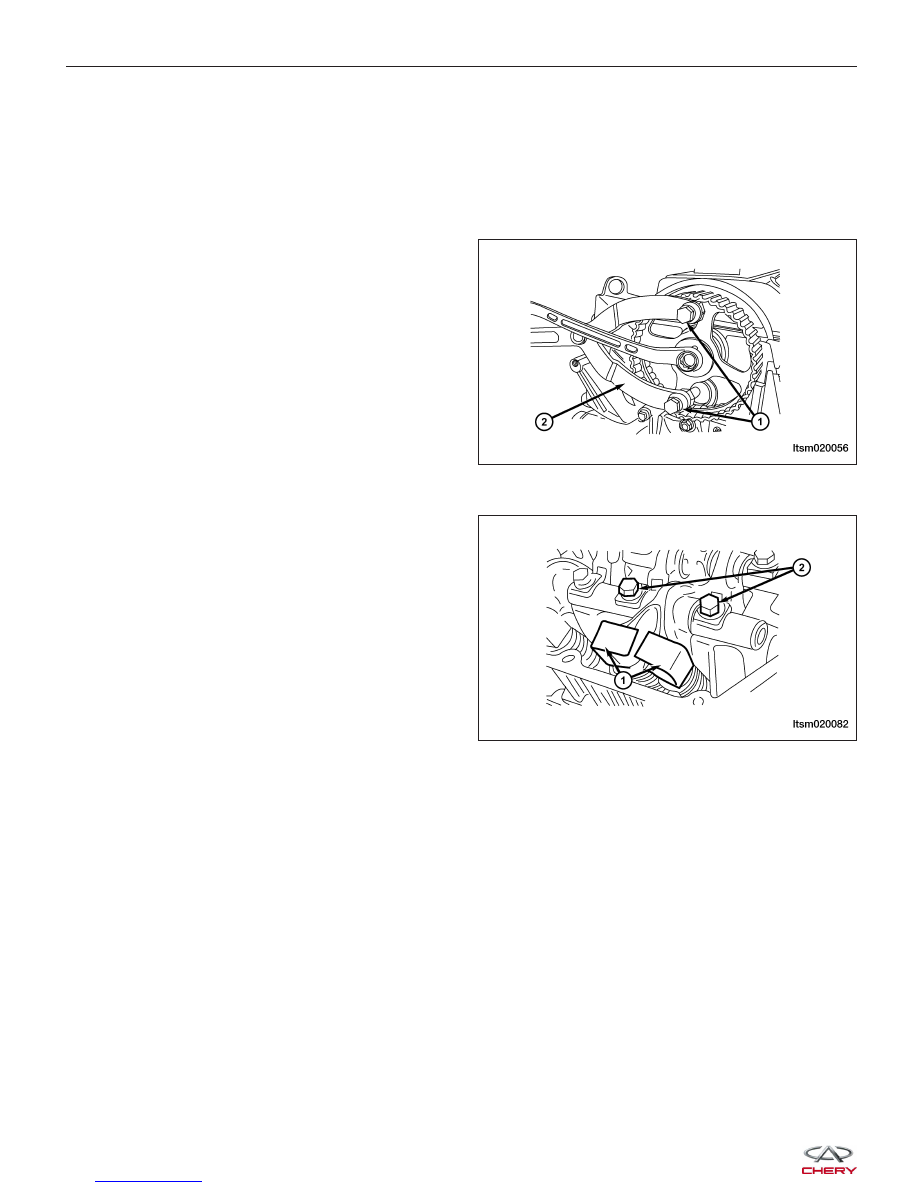

4. Using special tools MD-998719 (1) and MB-990767

(2) remove the camshaft timing belt pulley bolt.
(Tighten:

Camshaft

timing

belt

pulley

bolt

to

120 N·m)

5. Remove the camshaft timing belt pulley.

6. Remove the intake and exhaust rocker shaft

assembly retaining bolts (2).
(Tighten: Rocker shaft assembly bolts to 32 N·m)

7. Remove the rocker arm and rocker shaft assem-

blies.
CAUTION: Before disassembling the rocker arm
and rocker arm shaft assembly, install special
tool MD-998443 (1) as shown in the illustration
to prevent the hydraulic adjusters from drop-
ping into the cylinder head.

8. Remove the camshaft position sensor electrical connector.

9. Remove the camshaft position sensor. (See Camshaft Position Sensor Removal & Installation in Section 03 Elec-

tronic Engine Controls).

10. Remove the camshaft thrust plate retaining bolt.

(Tighten: Camshaft thrust plate bolt to 19 ± 3 N·m)

11. Remove the O-ring.

12. Remove the camshaft.

13. Installation is in the reverse order of removal.

ON-VEHICLE SERVICE

LTSM020056

LTSM020082



Installation Notes:
• Use special tool MD-998442 (1), to depress the plunger several times to exhaust all air from the hydraulic

adjuster.

CAUTION:
The check ball is especially soft, do not push
the check ball too hard or the hydraulic
adjuster will be damaged. When using special
tool MD-998442 (1) the air will be relieved
easily.

• Insert the hydraulic adjusters into the rocker arms.

Insert special tool MD-998443 (1) to prevent drop-
ping the hydraulic adjuster during installation.

• Assemble the rocker shaft springs to the rocker shafts from the upper side of the shaft. Install the rocker shafts

to the cylinder head and install the rocker shaft
bolts and hand tighten only.

CAUTION:
The rocker shaft springs should be installed
first and then install the rocker shaft bolts.

ON-VEHICLE SERVICE

LTSM020083

LTSM020084

LTSM020085

02



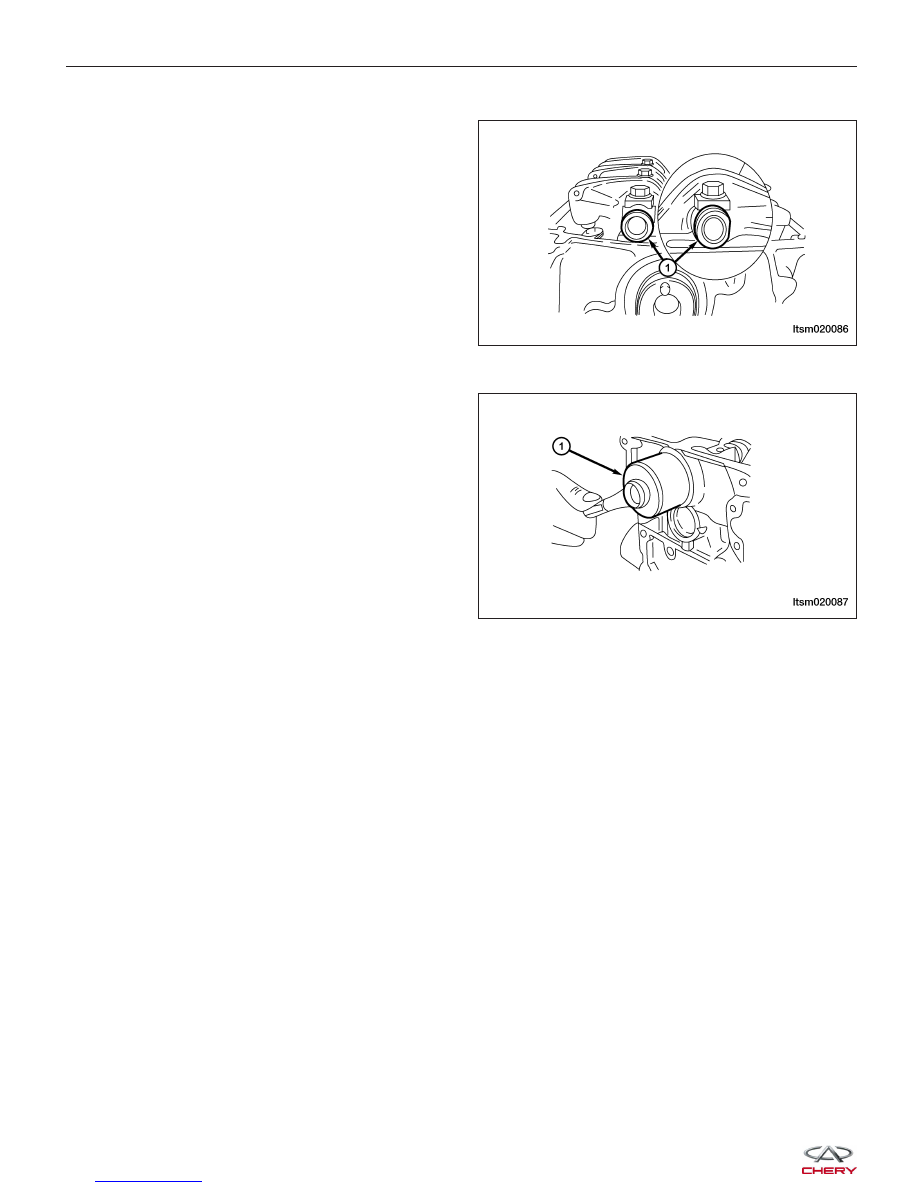

• Make sure that the rocker shafts are installed properly (1) as shown in the illustration.

CAUTION:
The oil hole in the rocker shafts should be
aligned with the cylinder head to ensure cor-
rect installation position.

• Using special tool MD-998713 (1), install the camshaft oil seal.

ON-VEHICLE SERVICE

LTSM020086

LTSM020087



Cylinder Head

Removal & Installation

1. Drain the cooling system (See Cooling System Draining and Filling in Section 06 Cooling).

2. Remove the engine timing belt (See Engine Timing Belt Removal & Installation in Section 02 Engine).

3. Remove the cylinder head cover (See Cylinder Head Cover Removal & Installation in Section 02 Engine).

4. Remove the camshafts (See Camshaft Removal & Installation in Section 02 Engine).

5. Remove the intake manifold (See Intake Manifold Removal & Installation in Section 02 Engine).

6. Remove the exhaust manifold (See Exhaust Manifold Removal & Installation in Section 02 Engine).

7. Remove the water pipe and thermostat assembly.

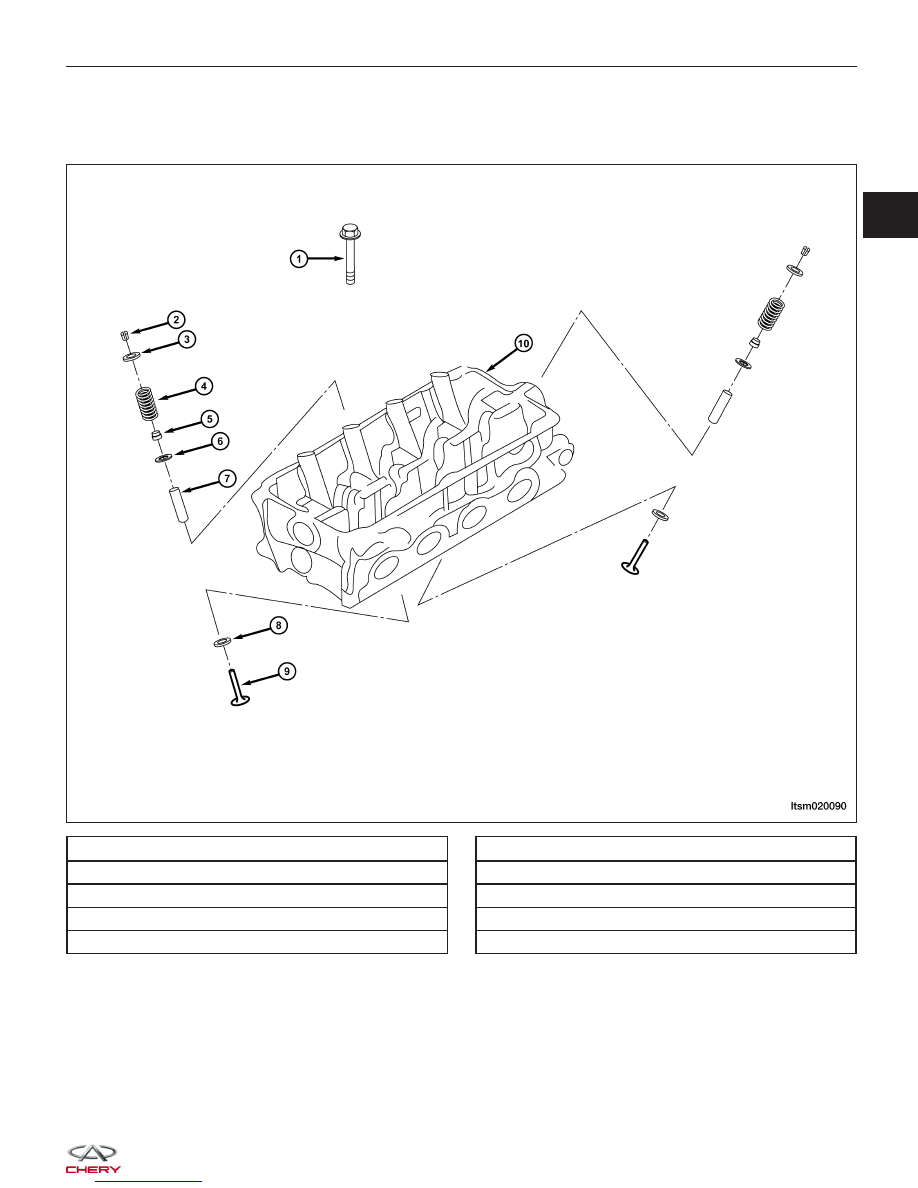

1 - Cylinder Head Bolt

2 - Valve Spring Locks

3 - Upper Valve Spring Retainer

4 - Valve Spring

5 - Valve Oil Seal

6 - Lower Valve Spring Retainer

7 - Valve Guide

8 - Valve Seat

9 - Valve

10 - Cylinder Head

ON-VEHICLE SERVICE

LTSM020090

02
