Chery Tiggo. Manual - part 56

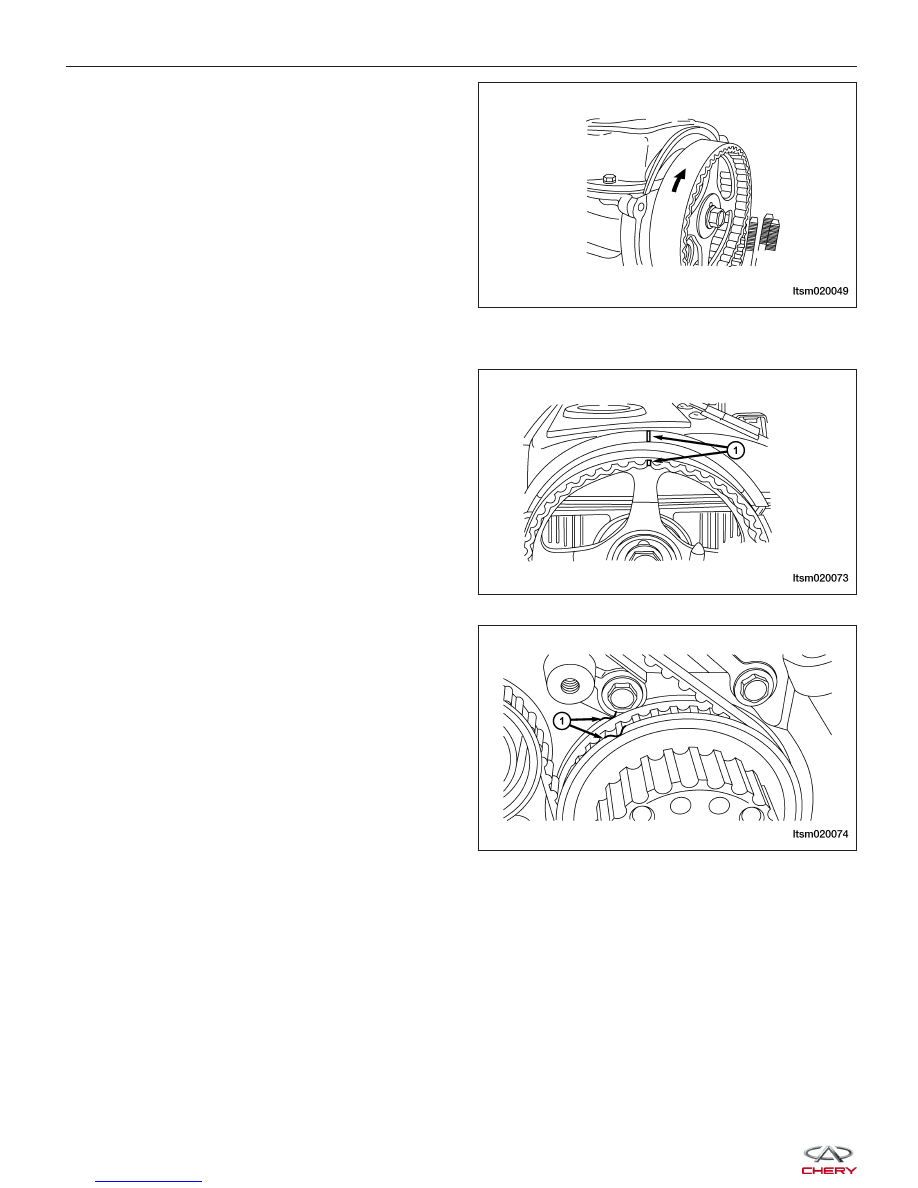

11. Installation is in the reverse order of removal.

Installation Notes:
• Rotate the camshaft pulley and align the timing

marks (1) with the cylinder head cover.

• Rotate the crankshaft pulley and align the timing

marks (1) with the front cover.

ON-VEHICLE SERVICE

LTSM020049

LTSM020073

LTSM020074



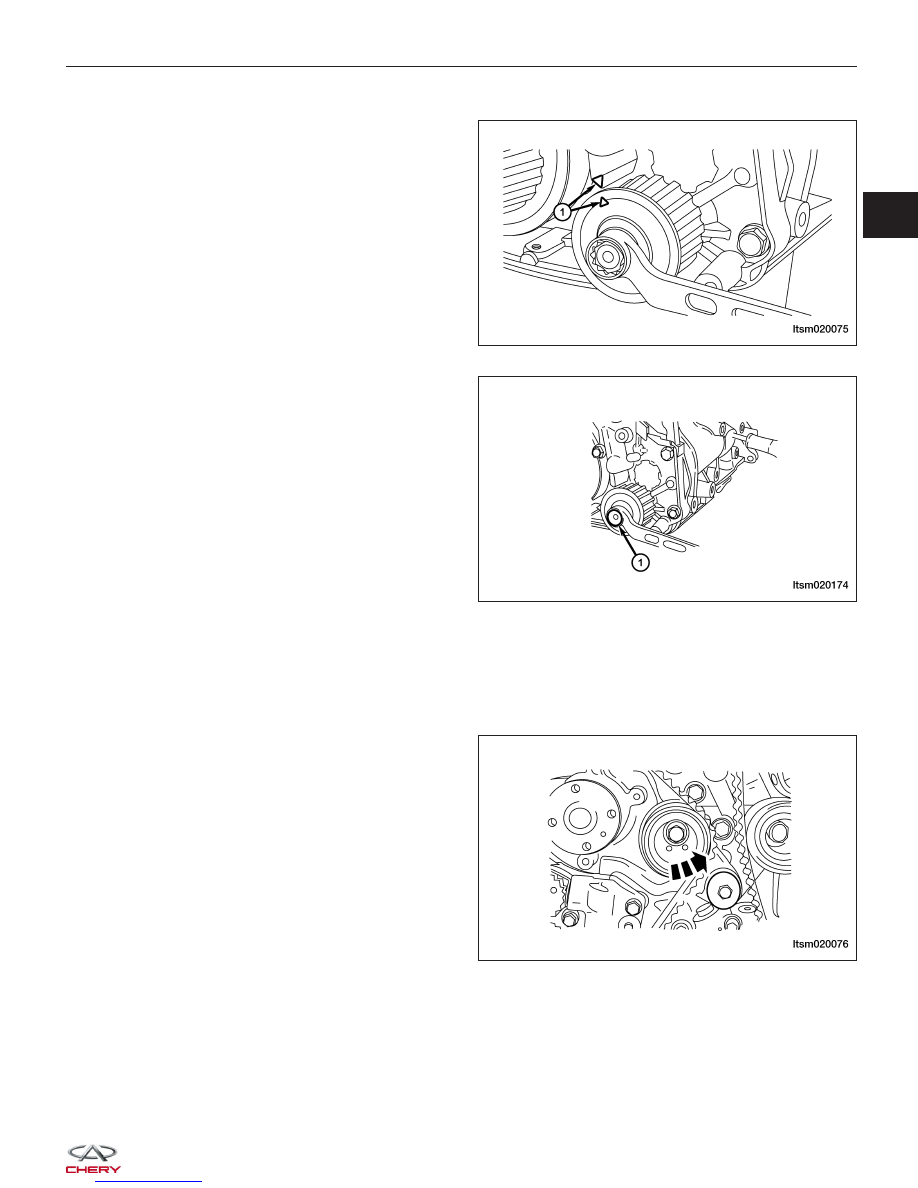

• Rotate the lower balance shaft pulley and align the

timing marks (1) with the front cover.

• Remove the plug from the cylinder block and then

insert a holder (1) (8 mm diameter) into the hole.

NOTE :
If the holder can be inserted more than 60 mm, then the timing marks are aligned. If the holder could not be inserted
more than 20-25 mm, the lower balance shaft pulley should be rotated one revolution and the timing marks should
be then be aligned. Keep the holder installed until the installation of the timing belt is complete.
• Make sure all timing marks are aligned properly.

• Install the timing belt.

ON-VEHICLE SERVICE

LTSM020075

LTSM020174

LTSM020076

02



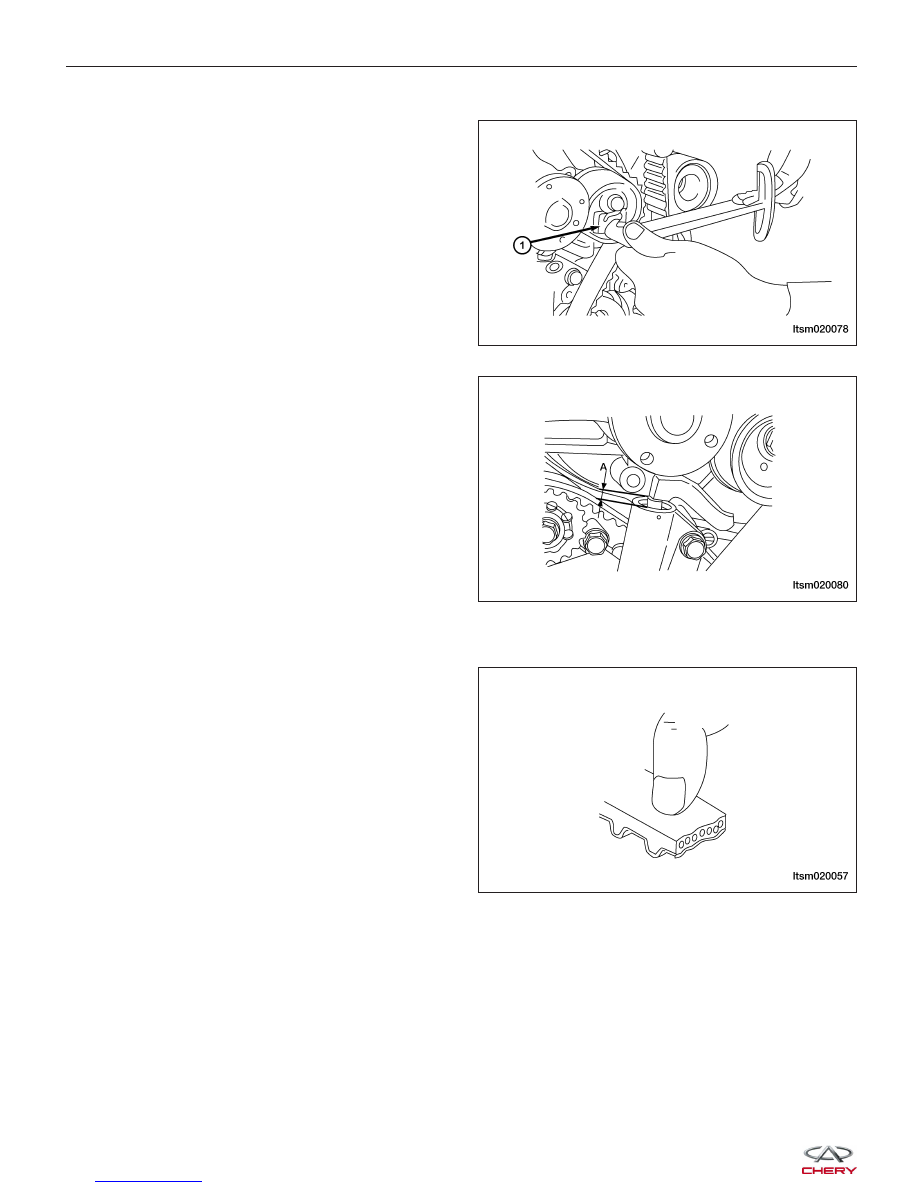

• Using special tool MD-998767 (1) and a torque

wrench, adjust the timing belt tensioner.

• Measure distance “A” between the tensioner arm

and the automatic tensioner.

− Standard distance is 3.84 mm

Inspection

1. Inspect the timing belt back rubber for signs of

aging and glistening.

ON-VEHICLE SERVICE

LTSM020078

LTSM020080

LTSM020057



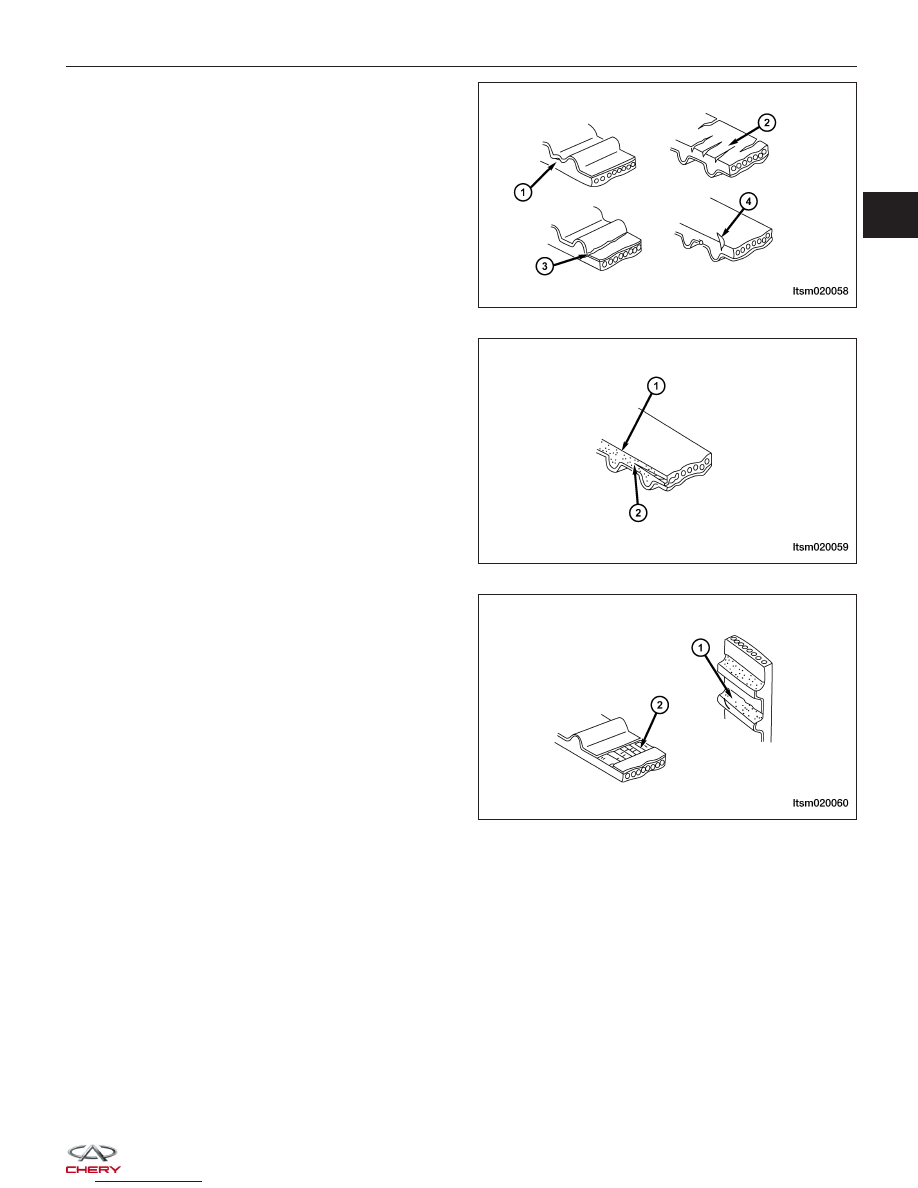

2. Inspect the timing belt for the following:

• Cracks in the back rubber (1).

• Cracks and stripping in the canvas (2).

• Cracks in the grooves (3).

• Cracks in the side of the belt (4).

3. Inspect the timing belt (1) for abnormal abrasion in

the side of the belt (2).

4. Inspect the timing belt for abnormal abrasion (2) or

teeth missing (1) from the belt.

ON-VEHICLE SERVICE

LTSM020058

LTSM020059

LTSM020060

02
