Disassembly

1. Remove the camshaft bearing caps bolts.

NOTE: Equally loosen camshaft bearing cap bolts
in several steps.

2. Remove the camshaft bearing caps and place them in proper order.

NOTE: The camshaft bearing caps are marked for identification.

3. Remove the camshafts and then remove the camshaft seals.

Inspection

Inspect the camshaft for the following:

• Measure the camshaft cam lobe height.

• If wear is beyond the limit, replace the camshaft.

CAMSHAFT CAM LOBE HEIGHT

Intake Cam Lobe Height

37.15 mm

Exhaust Cam Lobe Height

37.05 mm

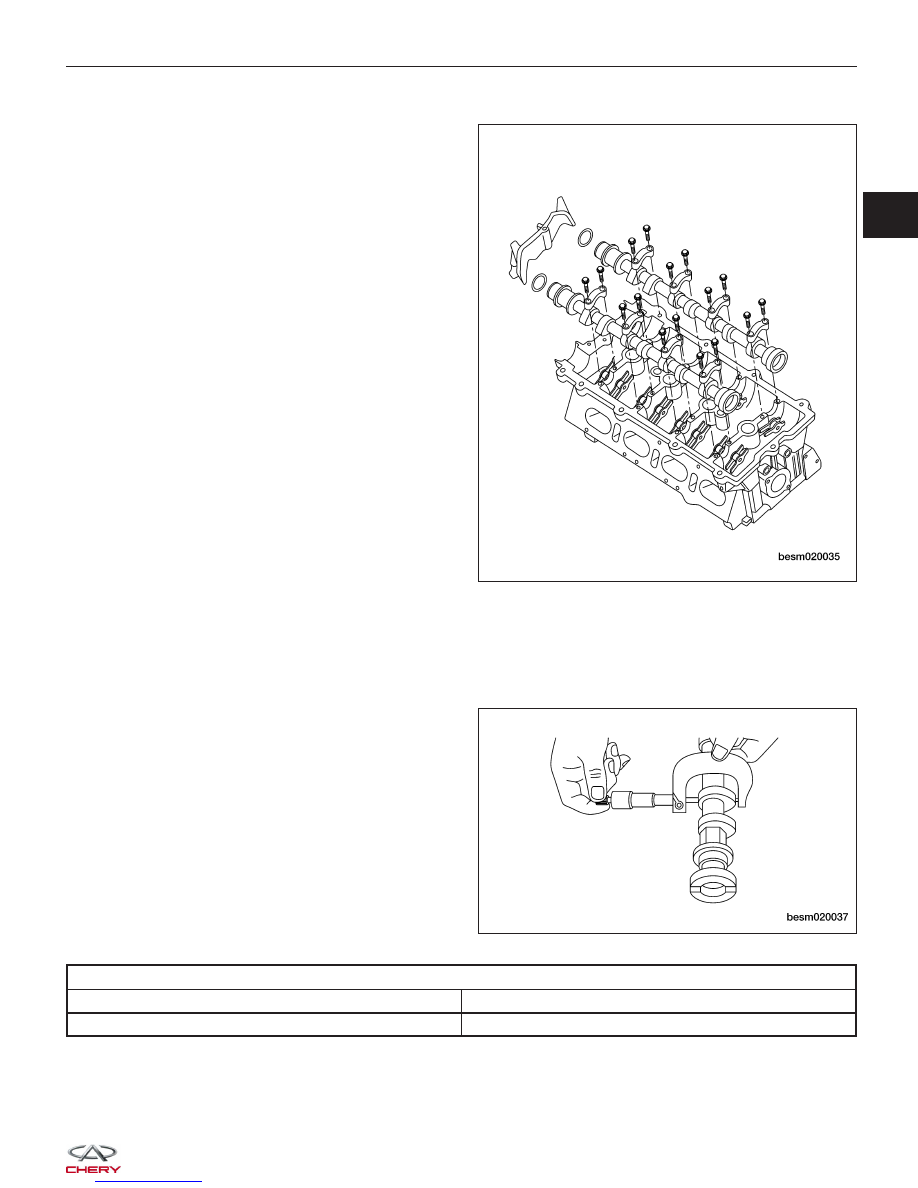

CYLINDER HEAD UNIT REPAIR

BESM020035

BESM020037

02



• Measure the outer diameter of the camshaft

journal.

OUTER DIAMETER OF CAMSHAFT JOURNAL

Journal #1 Outer Diameter

31.934 - 31.95 mm

Journal #2, #3, #4, #5, Outer Diameter

23.947 - 23.96 mm

• Measure the inner diameter of the camshaft

bearing.

INNER DIAMETER OF CAMSHAFT BEARING

Cam Bearing #1 Inner Diameter

32 - 32.025 mm

Cam Bearing #2, #3, #4, #5, Inner Diameter

24 - 24.021 mm

• Calculation of camshaft journal clearance
Journal clearance = (inner diameter of camshaft bearing) - (outer diameter of camshaft journal)

CAMSHAFT JOURNAL CLEARANCE

Journal #1 Clearance

0.05 - 0.091 mm

Journal #2, #3, #4, #5 Clearance

0.04 - 0.074 mm

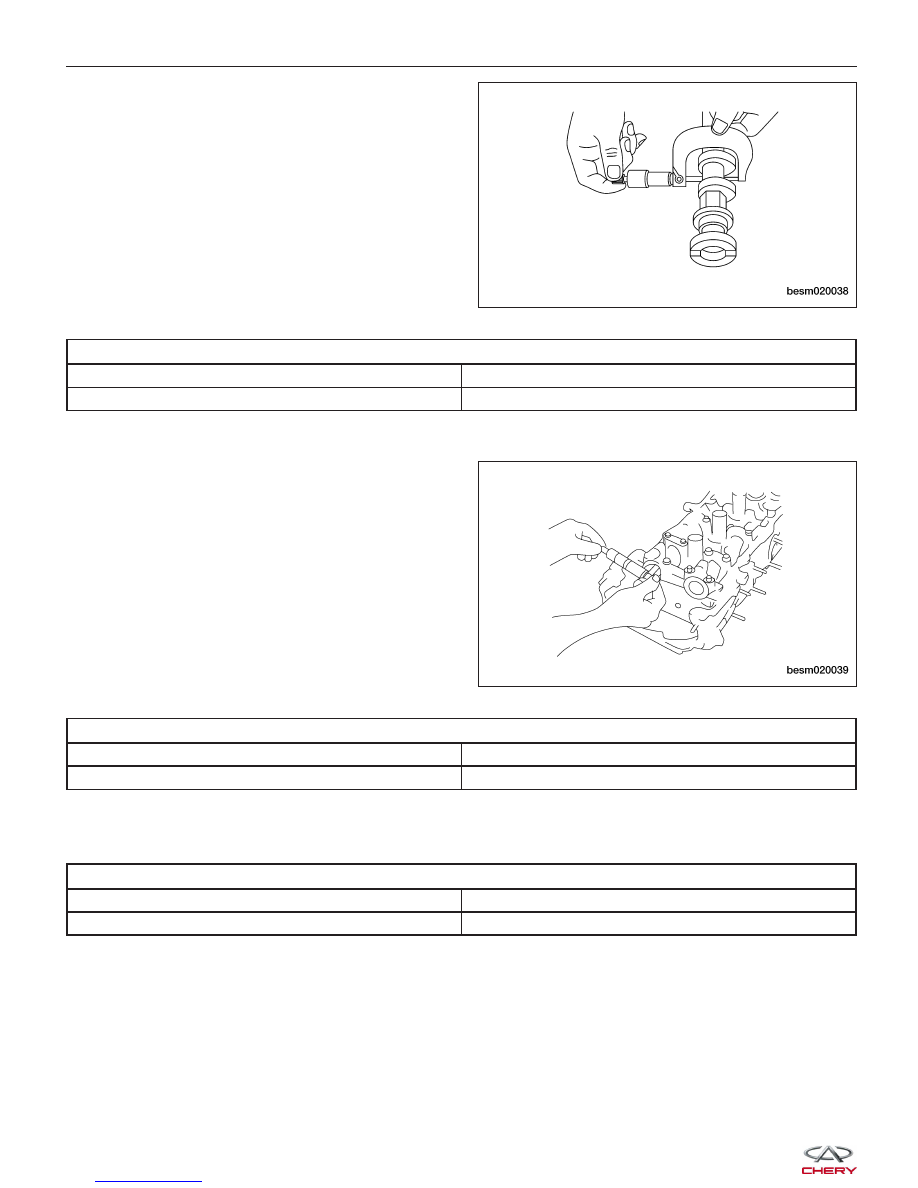

CYLINDER HEAD UNIT REPAIR

BESM020038

BESM020039



• Measure the axial clearance of camshaft.

CAMSHAFT AXIAL CLEARANCE

Intake Camshaft

0.15 - 0.20 mm

Exhaust Camshaft

0.15 - 0.20 mm

Assembly

1. Using special tool CH-20010 (1), install the cam-

shaft holder to hold the camshafts in place.

NOTE :
The camshaft holder will prevent the camshafts from
rotating in either direction.

2. Installation is in the reverse order of removal.

Installation Notes:
• Install the intake and exhaust camshaft bearing

caps in the proper order.

• Slowly tighten bolts to the specified torque.

• Follow the torque sequence as shown.

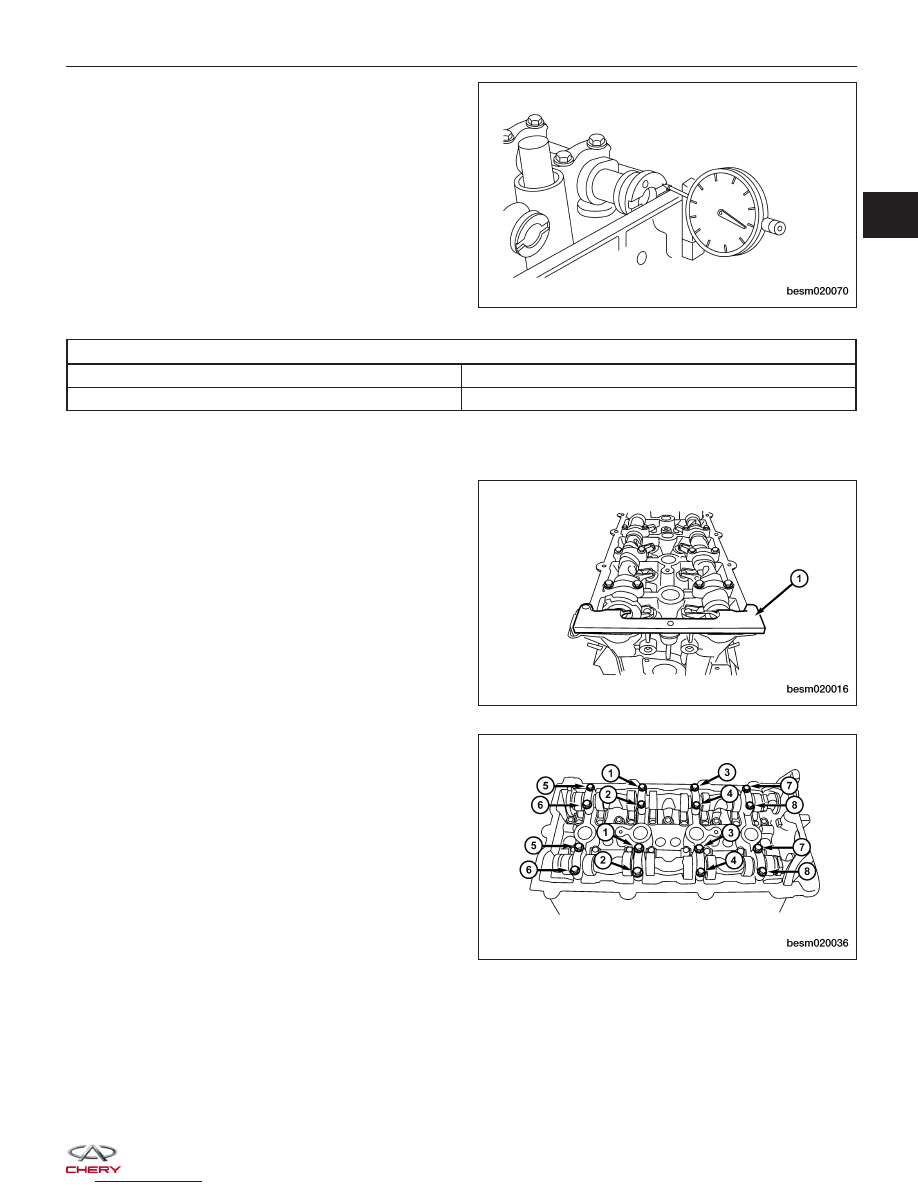

CYLINDER HEAD UNIT REPAIR

BESM020070

BESM020016

BESM020036

02



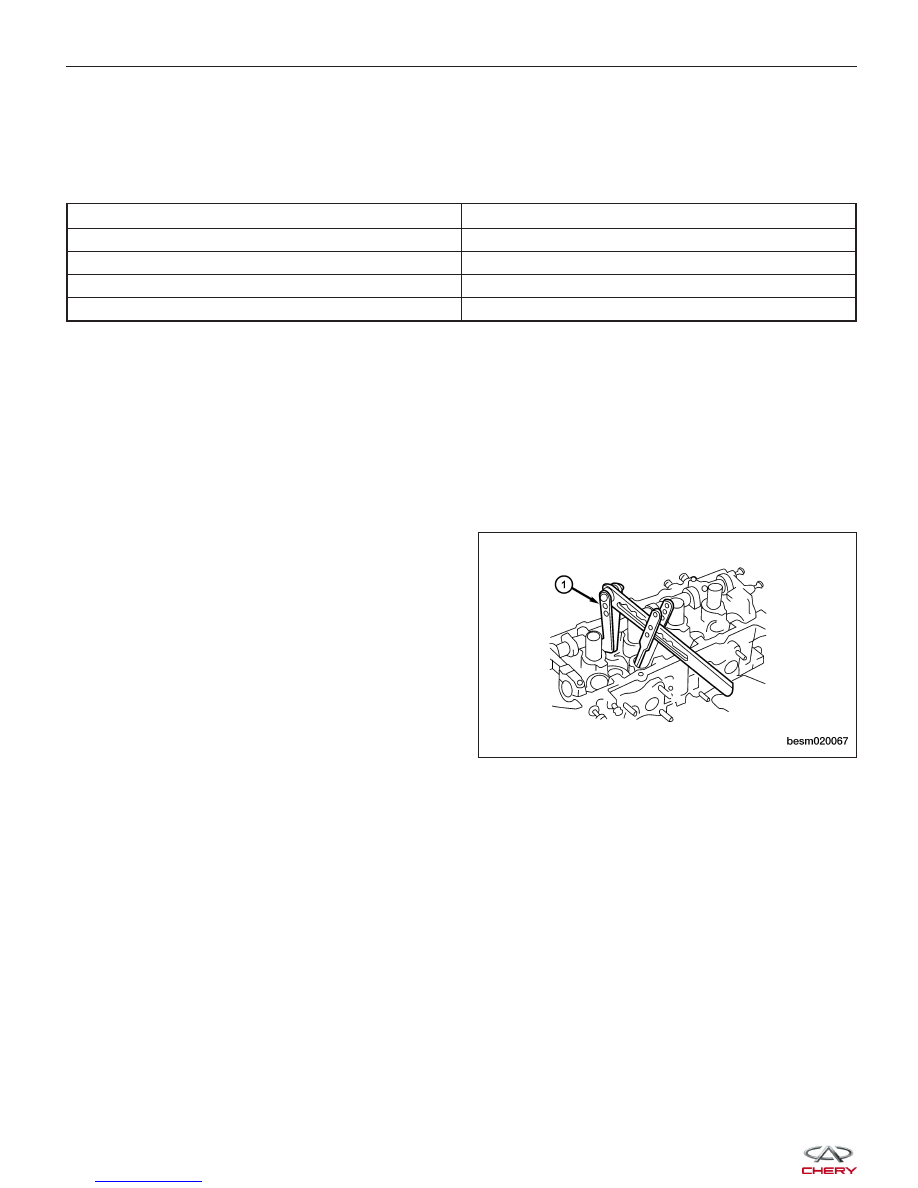

Valve & Valve Guides

Specifications

Valve & Valve Guide Specifications

DESCRIPTION

SPECIFICATION (mm)

Intake Valve Deflection

0.02

Exhaust Valve Deflection

0.04

Intake Valve Guide Clearance

0.012 - 0.043

Exhaust Valve Guide Clearance

0.032 - 0.063

Disassembly

NOTE :
The following special tools are required to perform the repair procedure:
• CH-20011 - Valve Seal Installer

• CH-20012 - Valve Stem Seal Installer Guide

• CH-20013 - Valve Seal Remover

• CH-20017 - Valve Keeper Installer

• CH-20018 - Valve Spring Compressor

1. Using the special tool CH-20018 (1), compress the

valve springs.

CYLINDER HEAD UNIT REPAIR

BESM020067
