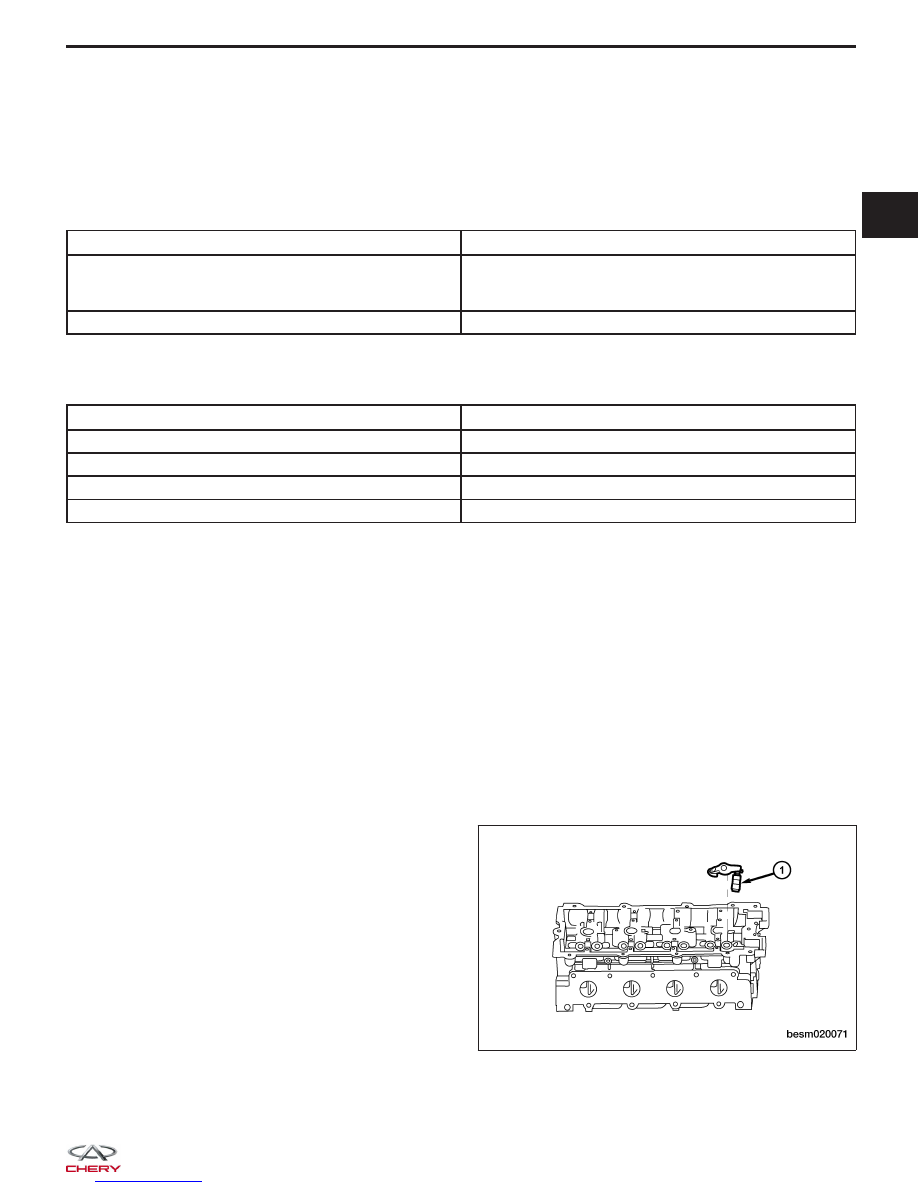

CYLINDER HEAD UNIT REPAIR

Cylinder Head

Specifications

Torque Specifications

DESCRIPTION

TORQUE (N·m)

Cylinder Head Bolts

1st Step: Tighten the bolt to 40 ± 5 N·m

2nd Step: Tighten the bolt an additional 90 ± 5°

3rd Step: Tighten the bolt an additional 90 ± 5°

Cylinder Head Cover Bolts

11

Clearance Specifications

DESCRIPTION

SPECIFICATION (mm)

Cylinder Head Flatness

0.04

Intake Valve Deflection

0.02

Exhaust Valve Deflection

0.04

Spring Height

47.7

Disassembly

NOTE :
The following special tools are required to perform the repair procedure:
• CH-20010 - Camshaft Holder

• CH-20011 - Valve Seal Installer

• CH-20012 - Valve Stem Seal Installer Guide

• CH-20013 - Valve Seal Remover

• CH-20017 - Valve Keeper Installer

• CH-20018 - Valve Spring Compressor

NOTE :
Replacement cylinder head comes complete with valves, seals, springs, retainers, keepers, tappets, and camshafts.

1. Remove camshafts (See Camshaft Removal & Installation in Section 02 Engine).

2. Remove the hydraulic tappet assembly (1).

BESM020071

02



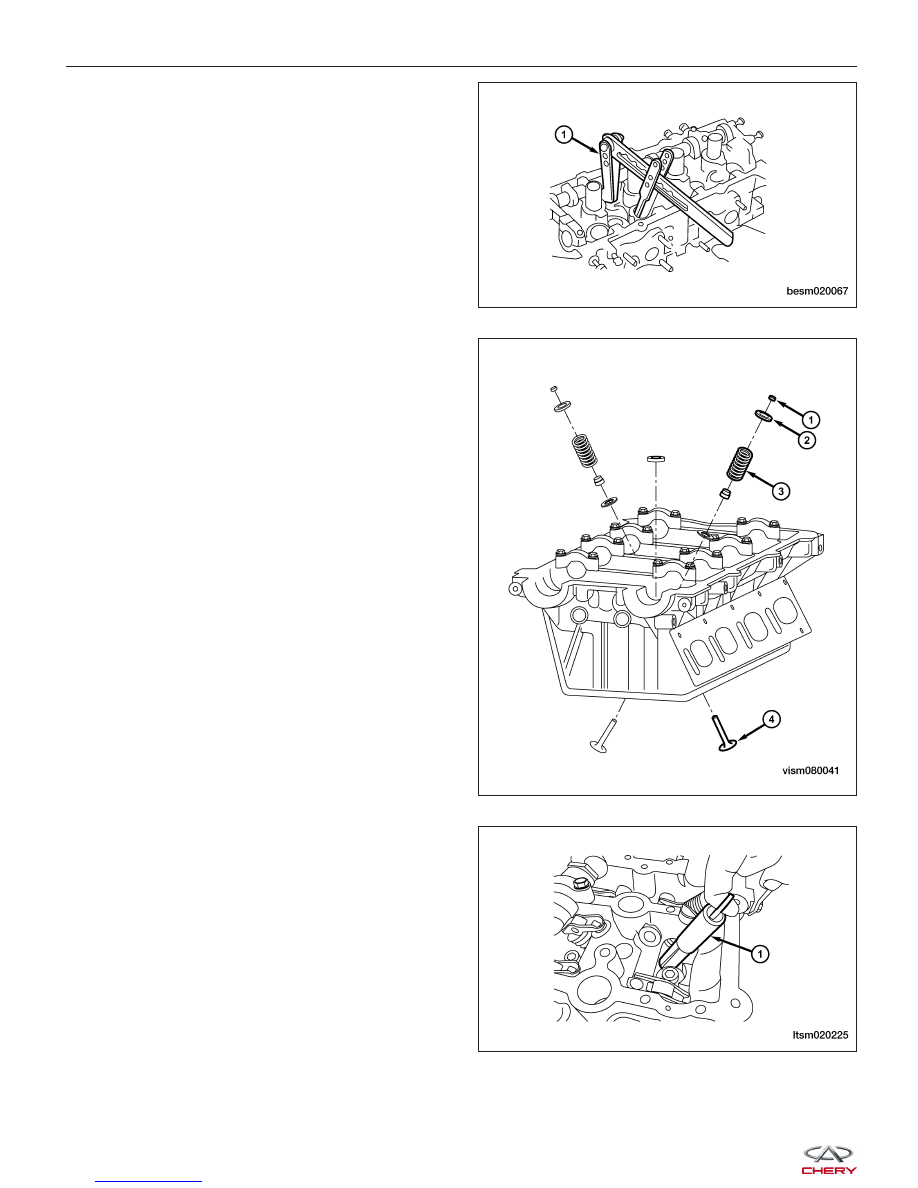

3. Using the special tool CH-20018 (1), compress the

valve spring.

4. Remove the valve keeper (1), valve spring retainer

(2) and valve spring (3).

5. Push the valve stem from the cylinder head and

remove the valve (4).

6. Using special tool CH-20013 (1), remove the valve

oil seal.

7. Remove the valve guide.

8. Remove the spark plugs.

CYLINDER HEAD UNIT REPAIR

BESM020067

VISM080041

LTSM020225



Inspection

Inspect the cylinder head for the following:

• Cylinder head must be flat within 0.04 mm.

• Inspect camshaft bearing journals for scoring.

• Remove carbon and varnish deposits from inside of

valve guides with a valve guide cleaner.

• Verify the valve tappets move freely in their bores,

and that they have been rotating.

• Check the valve guide height.

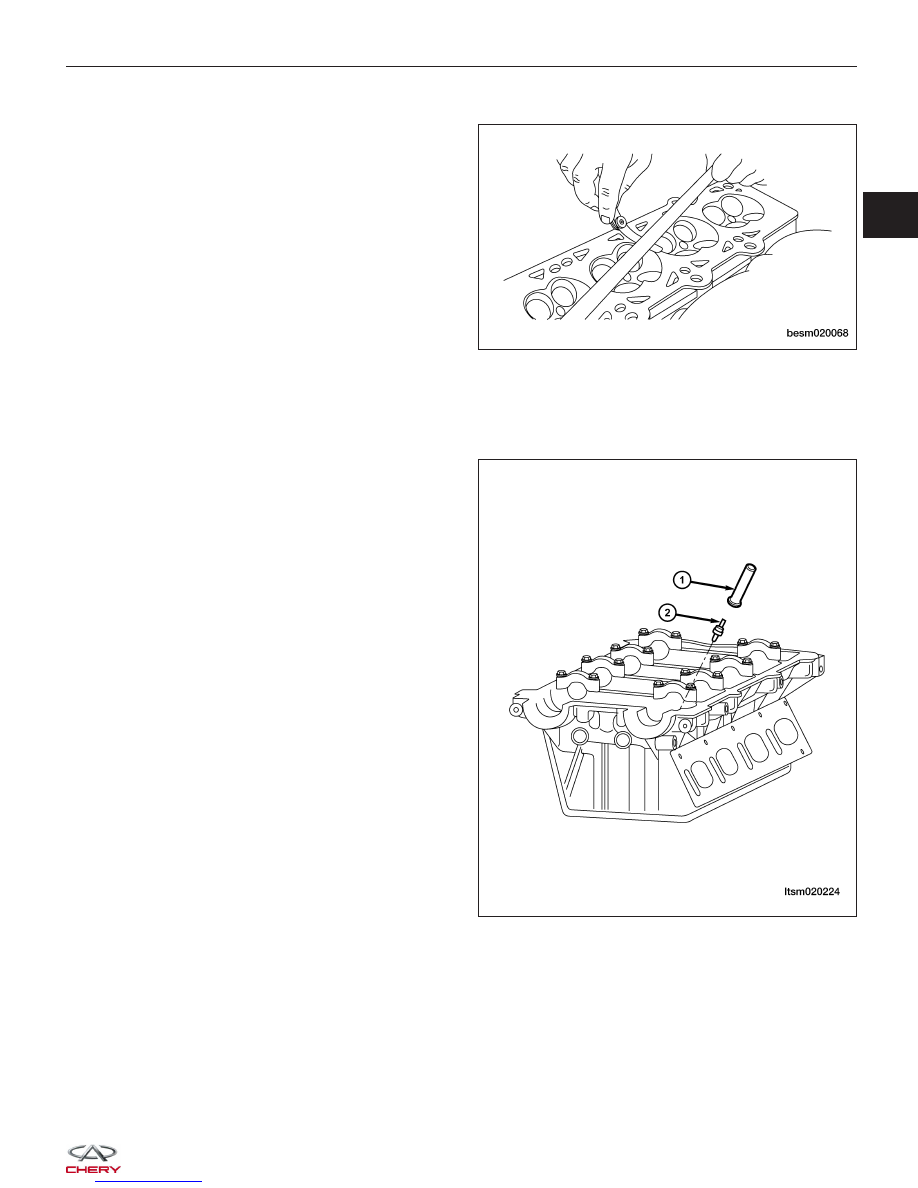

Assembly

1. Install new valve guide if necessary.

2. Install new valve seat if necessary.

3. Using special tool CH-20011 (1) and CH-20012 (2),

install the new valve oil seal.

4. Install the valves into the cylinder head (larger diameter on intake side).

5. Install the valve springs.

6. Install the valve spring retainers.

CYLINDER HEAD UNIT REPAIR

BESM020068

LTSM020224

02



7. Using a valve spring compressor CH-20018 (1),

compress the valve springs.

8. Install the valve keepers.

9. Strike the valve stem lightly with a plastic hammer after installation to verify proper assembly.

10. Install valve tappets in the head.

11. Install the camshafts.

Installation Notes:
• Coat the valve oil seal with engine oil.

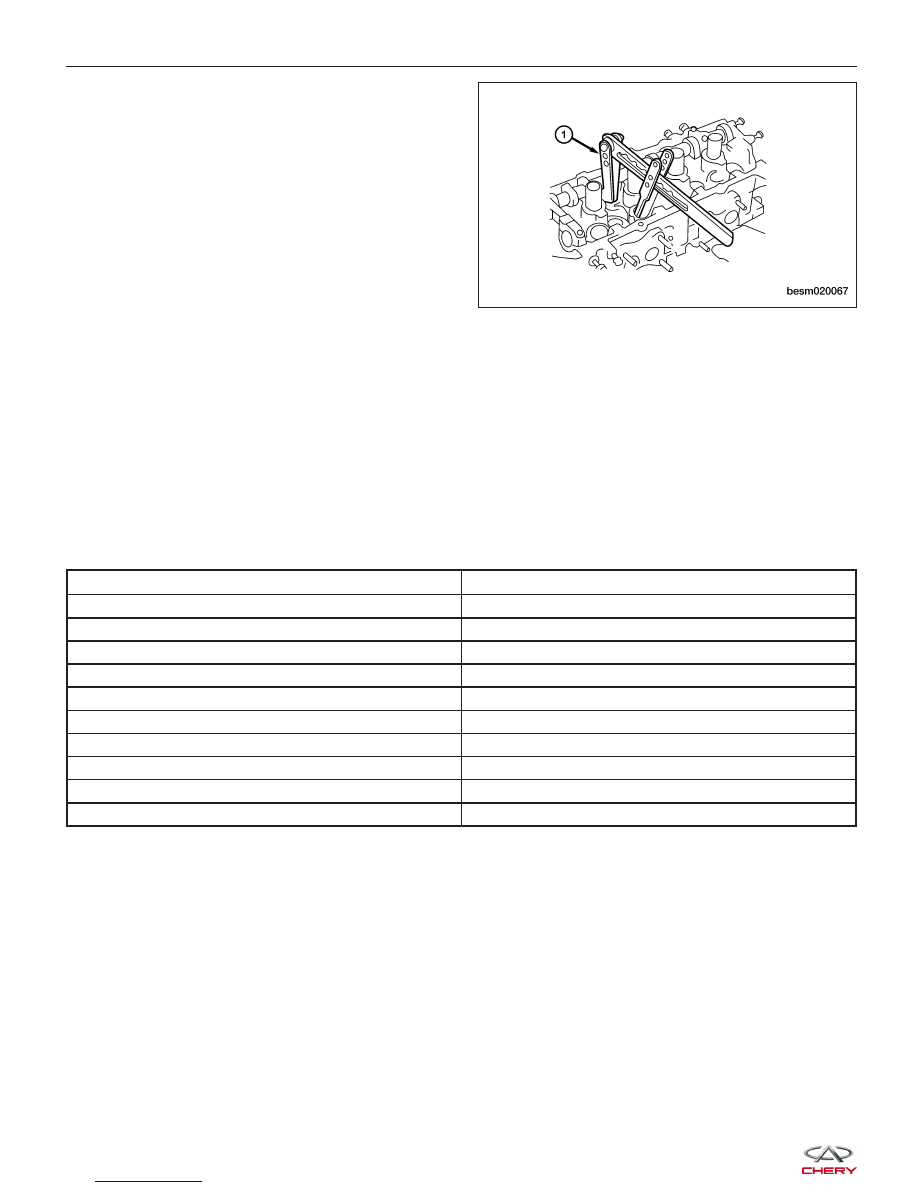

Camshaft

Specifications

Camshaft Specifications

DESCRIPTION

SPECIFICATION (mm)

Intake Cam Lobe Height

37.15

Exhaust Cam Lobe Height

37.05

Journal #1 Outer Diameter

31.934 - 31.95

Journal #2, #3, #4, #5, Outer Diameter

23.947 - 23.96

Cam Bearing #1 Inner Diameter

32 - 32.025

Cam Bearing #2, #3, #4, #5, Inner Diameter

24 - 24.021

Journal #1 Clearance

0.05 - 0.091

Journal #2, #3, #4, #5 Clearance

0.04 - 0.074

Intake Camshaft Axial Clearance

0.15 - 0.20

Exhaust Camshaft Axial Clearance

0.15 - 0.20
