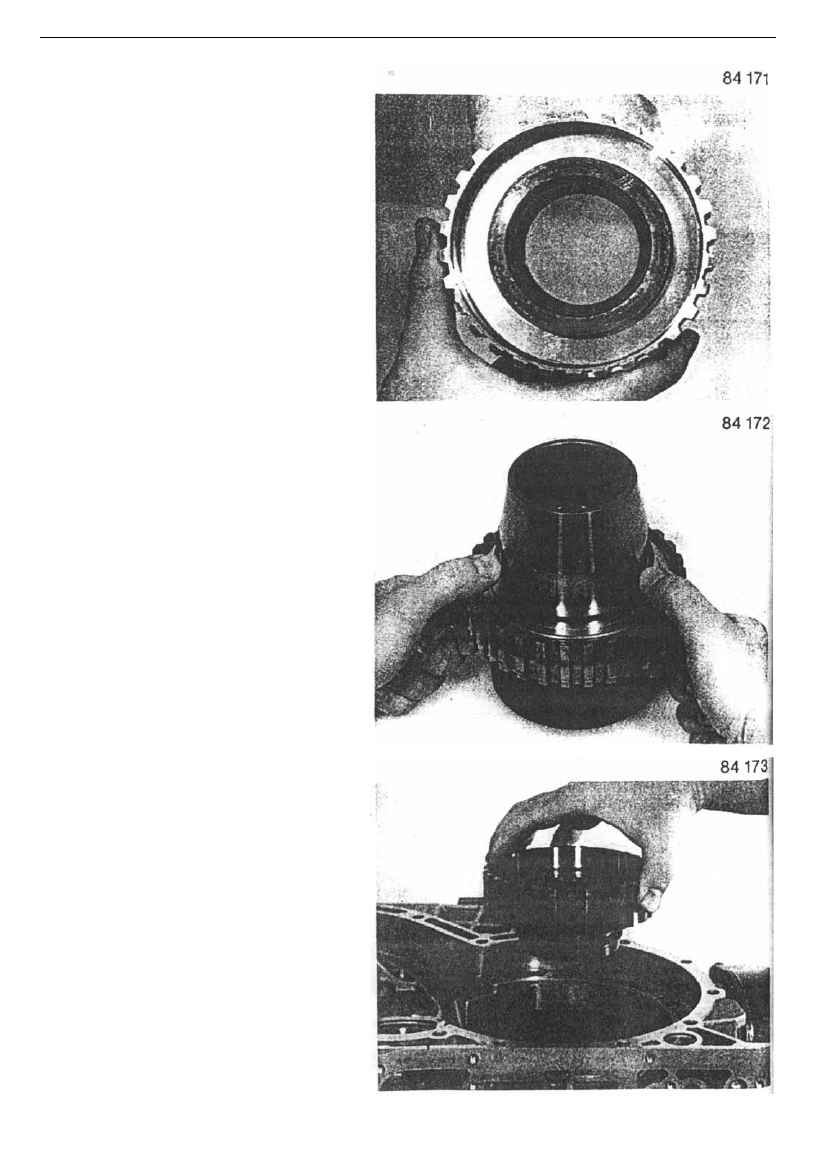

Install clutch hub 17 180 half or so, and then turn

clockwise to location.

























Place clutch on special tool 5×46 000 232, and

install snap ring 17 100 with installing drift pin 5

×46 000 243.



















Install 1st gear one-way overrun clutch into

housing. Turn over differential by 90℃. Ensure

one-way overrun clutch is not out of the position.



















-78-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

Install safety ring 17 190 (tooth type of thin steel

ring) and grooved nut 17 200, and tighten

grooved nut with socket spanner 5×46 000 155.

Torque：50Nm















As shown on figure, using appropriate drift, tamp

tooth ring into groove on grooved nut, enhancing

locking.





Turn over housing by 90 ℃ , check clutch

operating condition. Clockwise turn clutch,

confirm clutch can turn smoothly.

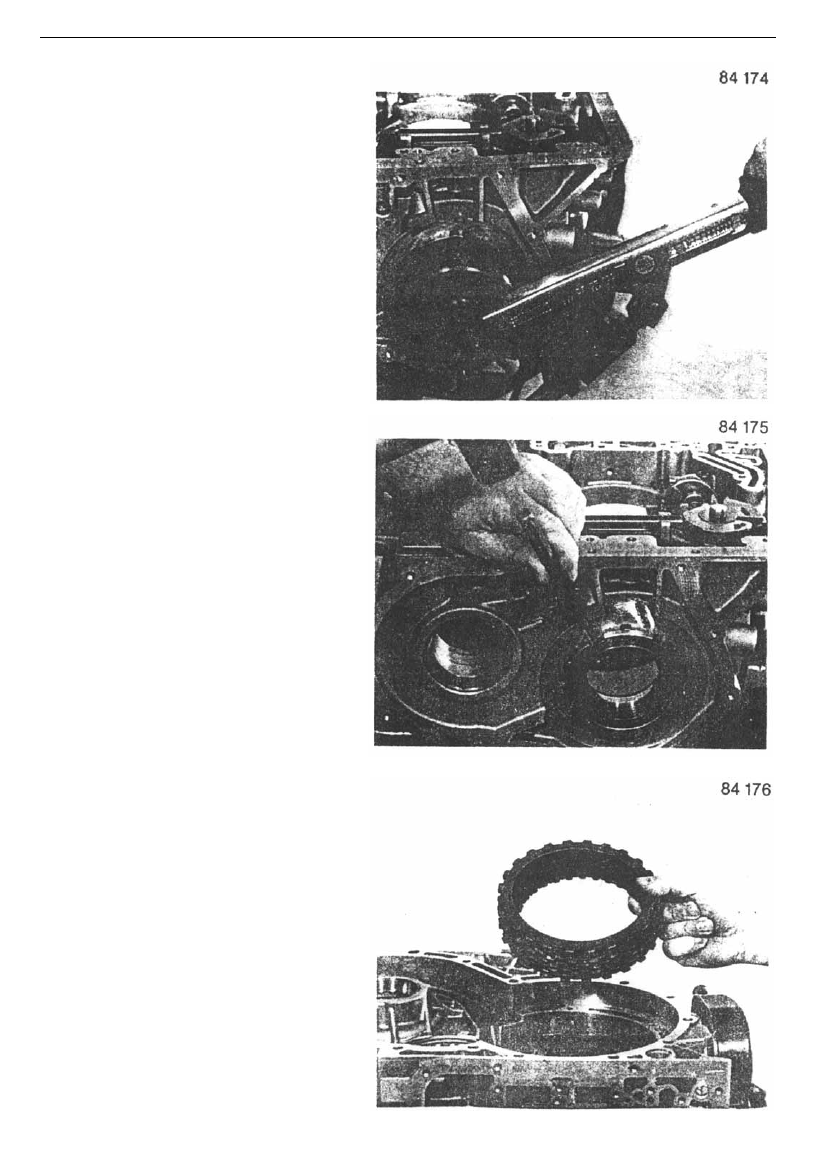

Assembling brake D assembly. Install sheet steel

17 050 first, and then install friction plate 17 060,

alternately install, and install retainer ring 17 070,

and then fix with the snap ring 17 080.





-79-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

3.4、Assembling governor driven shaft

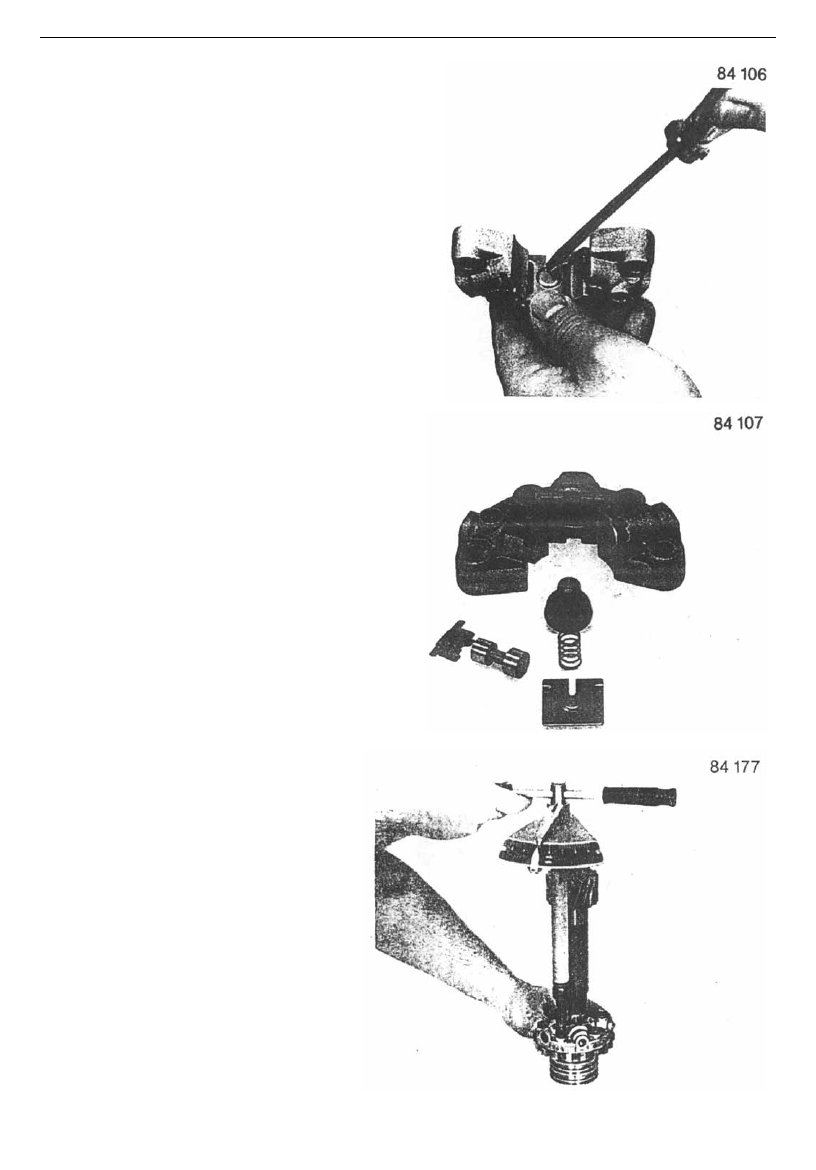

Insert piston 33 040 into the governor case 33 030，and

fix with lock sheet 33 050.





















-80-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD



Insert piston 33 070 and spring 33 070, and fix

with lock sheet 33 090.

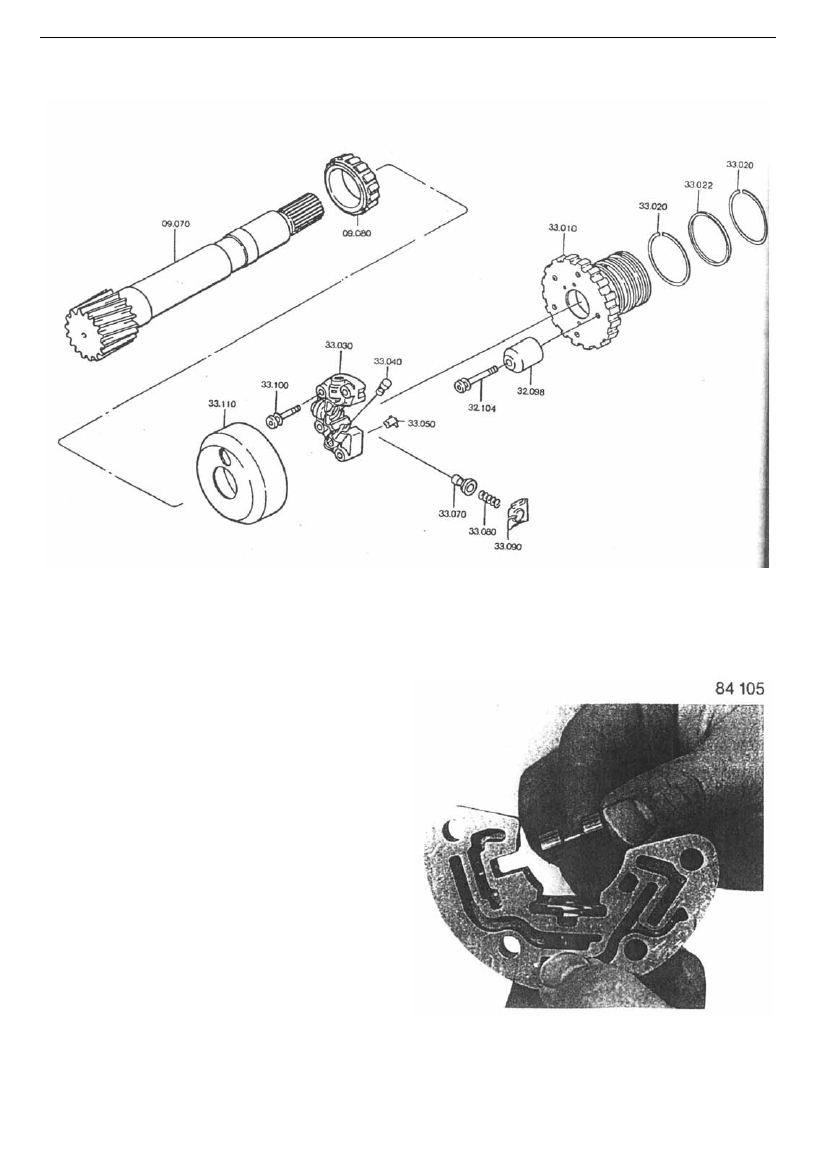

Governor units are shown on right figure. The

piston may not be divided into three sections.

























Install driven shaft into governor for adjusting

governor position much easier. Fix the governor

onto the governor hub 33 010 with four

mounting bolts 33 100.

Tool：27#  inner socket spanner

Torque：10Nm
