Chery SQR 7160 sedan. Manual - part 68

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

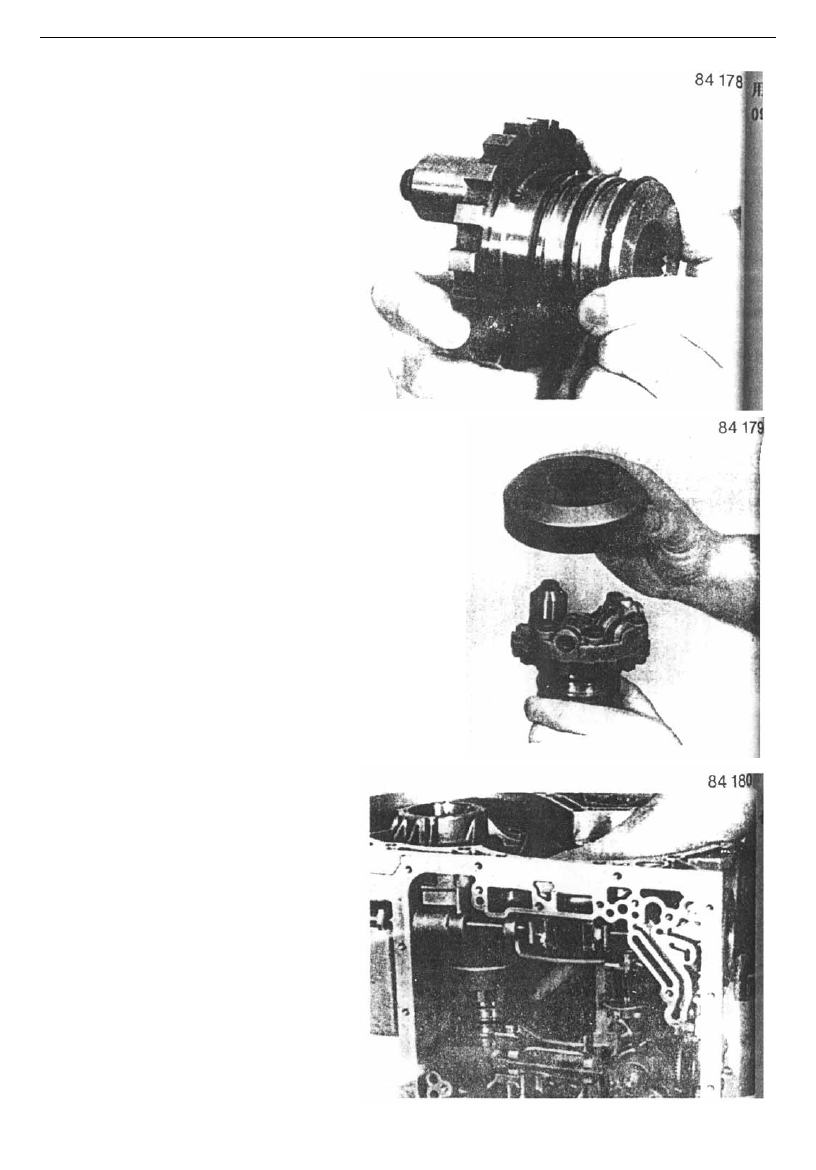

Fix the centrifugal block 33 098 with bolts.

Install two snap rings 33 020, and let them

interlocked. Install O-ring 33 022 into the

governor hub.



Tool: 27 # inner socket spanner

Torque: 10Nm



















Install the governor shroud 33 110.

















After applying lubricant Petrolatum or lubricant,

install whole governor into the shroud, and

install governor to seat.





-82-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

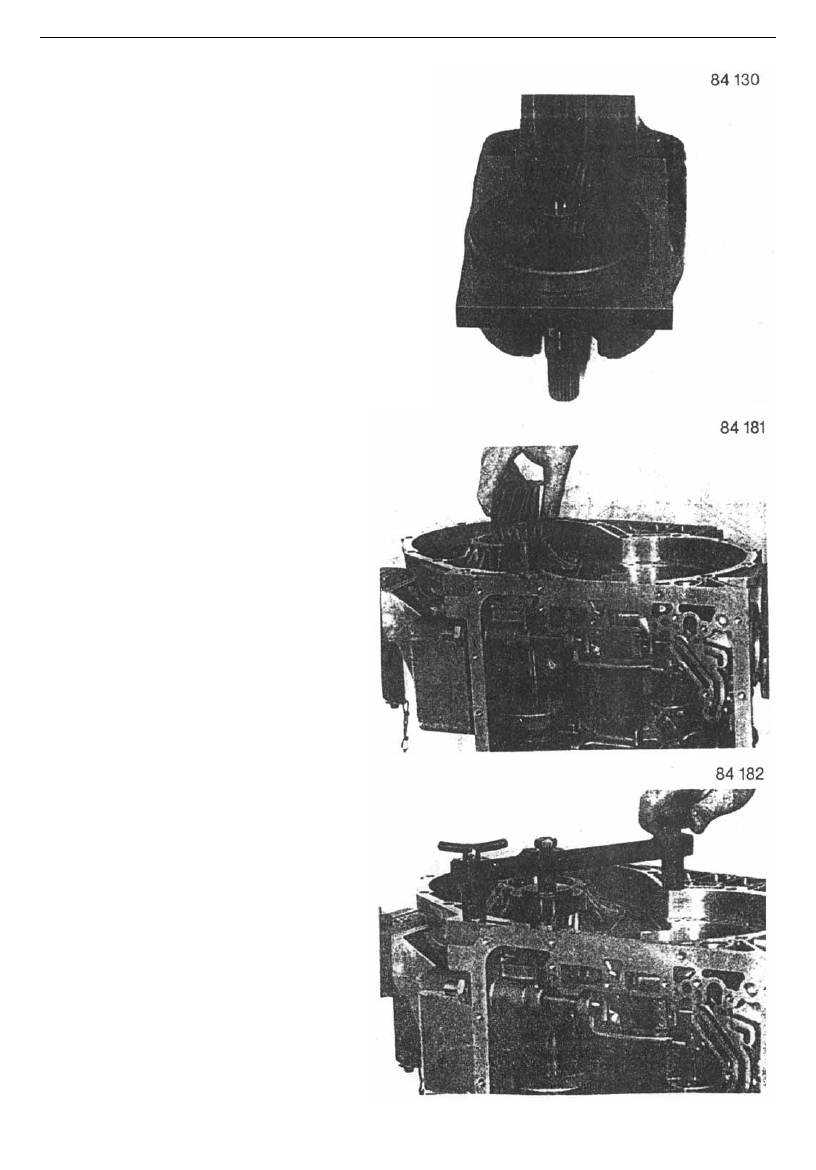

Press bearing inner race 09 080 into driven shaft

5×46 000 070 with special tool 5×46 000 182.























Install one end of the driven shaft into the

governor.



























Install a mounting carrier 5P 95 000 288 on the

driven shaft.









-83-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

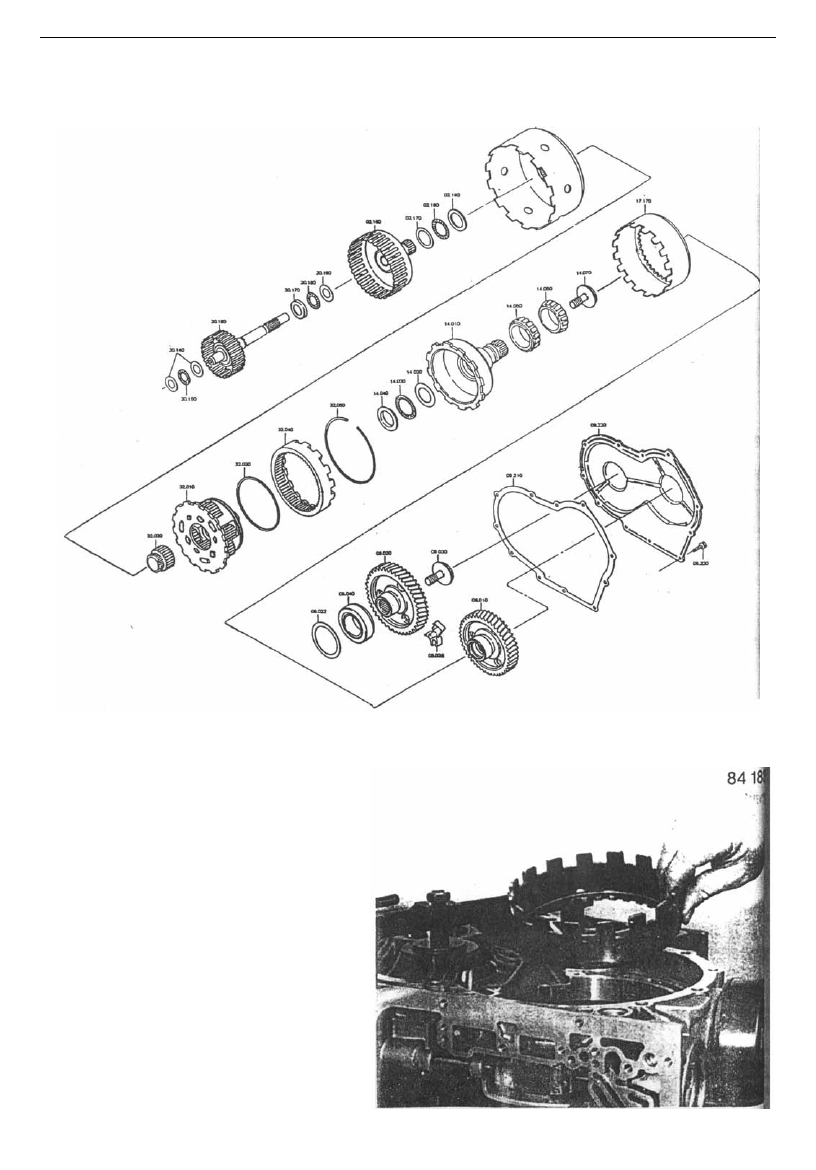

3.5、Assembling planetary mechanism and rear output gear









Install drive wheel drum 17 170 into 2nd gear

one-way overrun clutch outer race.













-84-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

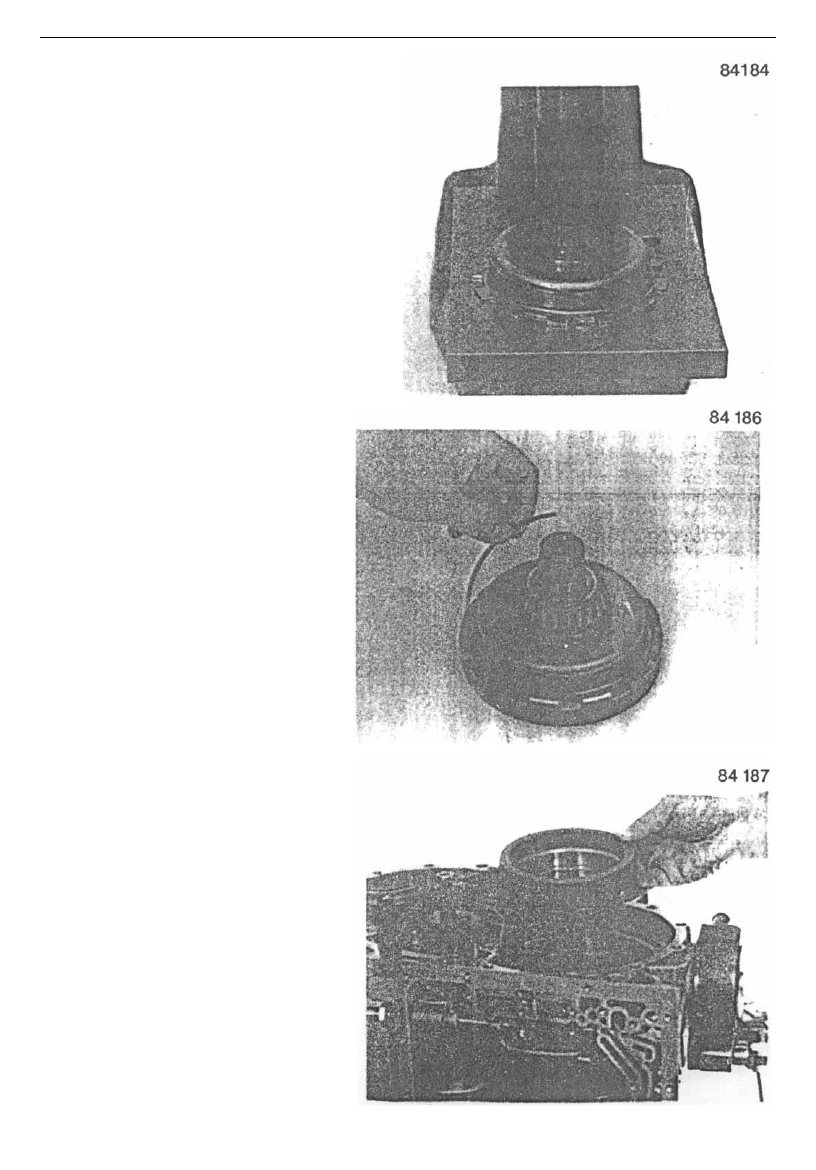

Press rolling bearing inner race 14 050 into

output shaft 14 010 with installing socket 5×

46 000 300.



















onnect output shaft with front gear ring 32 040,

and fix with snap ring 32 050.



























Install output shaft and front gear ring into the

housing.















-85-
