Chery SQR 7160 sedan. Manual - part 66

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

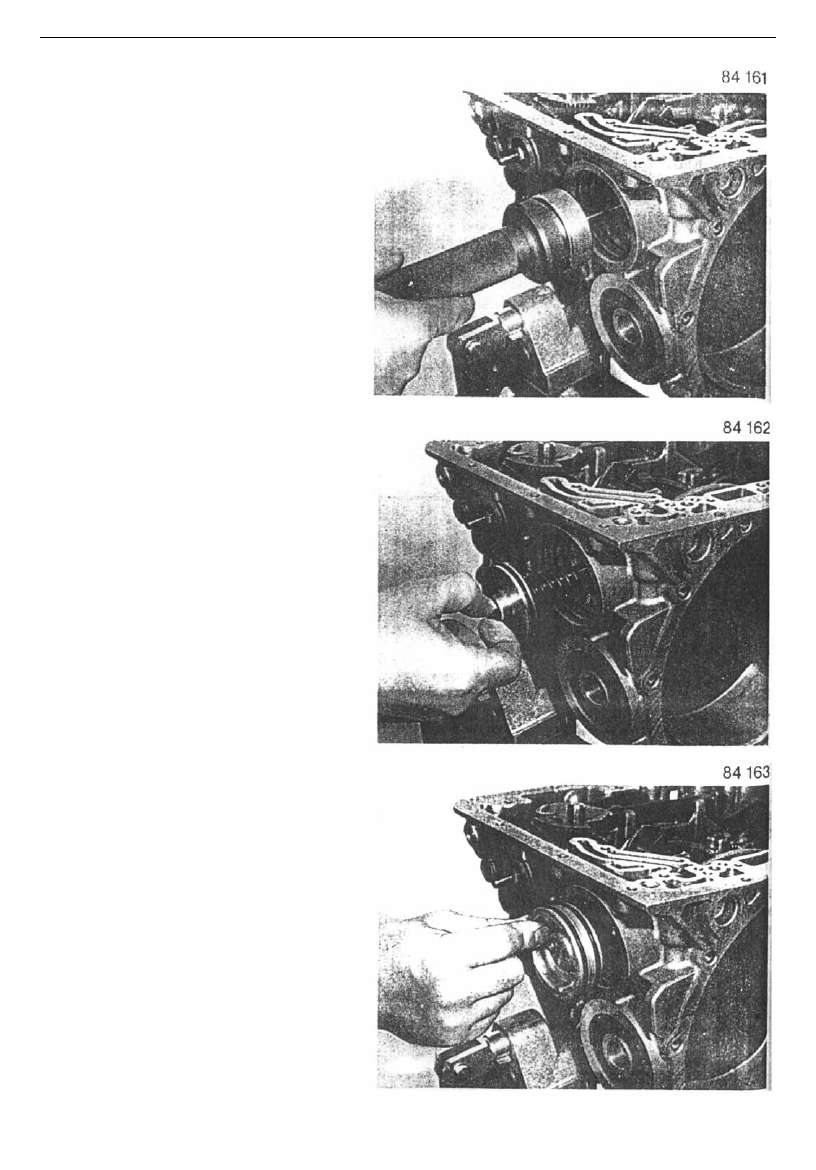

Place spring 31 430 on piston.

After oiling O-ring, mount whole piston into the

housing.

























Place 2 O rings 31 470 on brake fluid hydraulic

cylinder cap and apply oil or Vaseline, and then

install cylinder cap.





















Press cylinder cap using special tool 5 X 46 000

295, and then install snap ring.

Remove the special tool.



-74-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

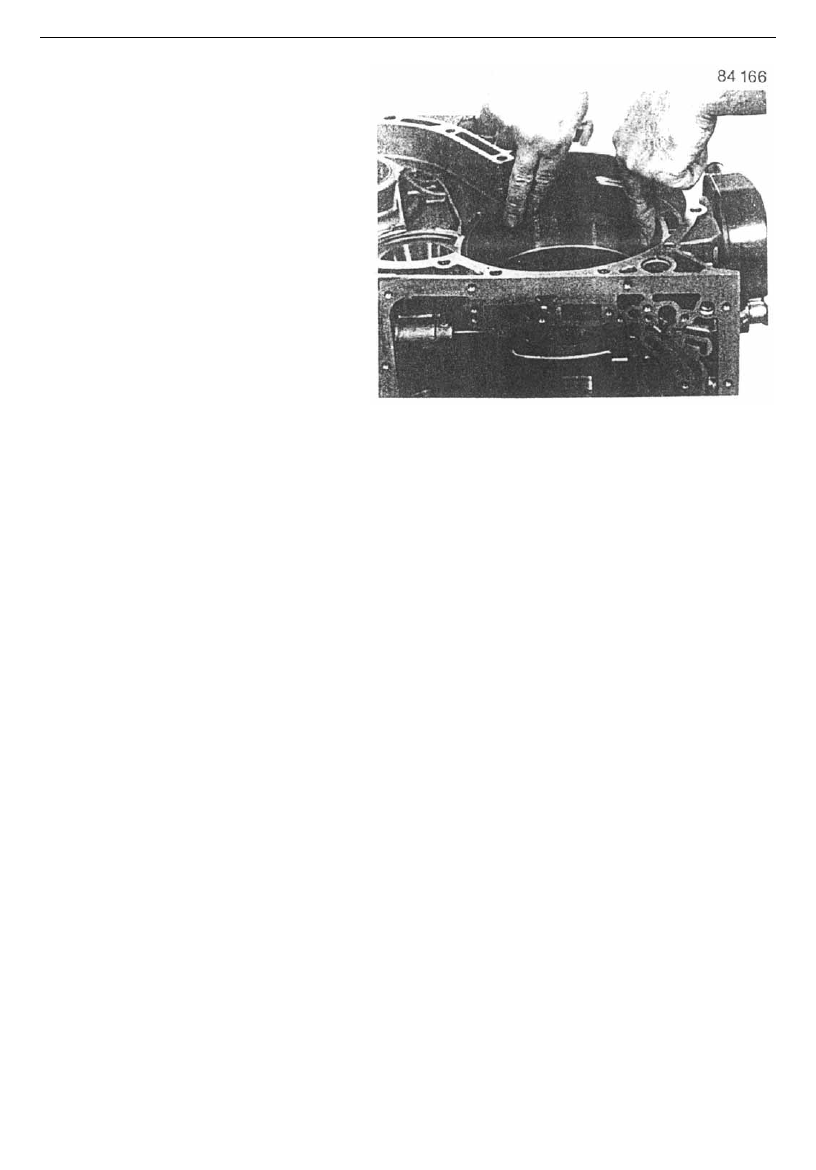

After bending brake band with pressure, install it

into housing, and adjust position between the

brake band and two plungers.



-75-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

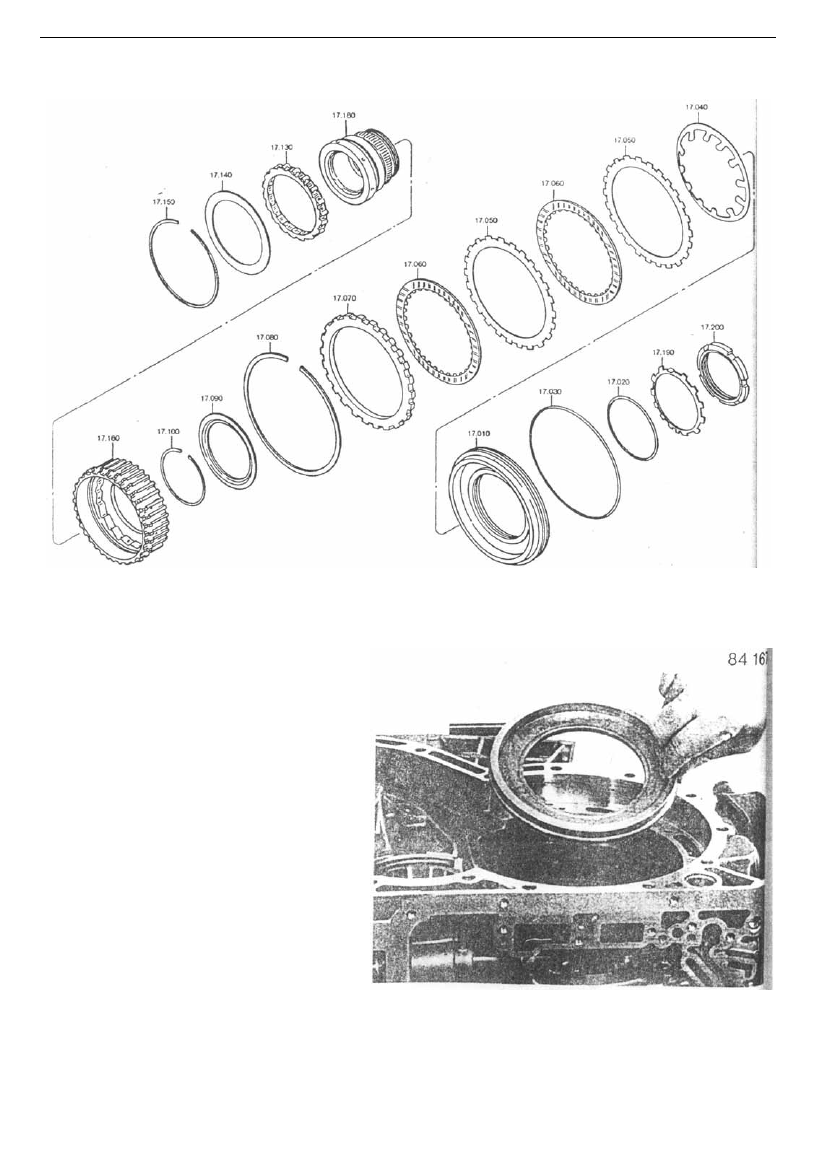

3.3、Assembling brake D and 1

st

 one-way overrun clutch









Install O-rings 17 020 and 17 030 in piston 17.

010, and apply lubricant. Build piston into the

housing with flange part upward.

















-76-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

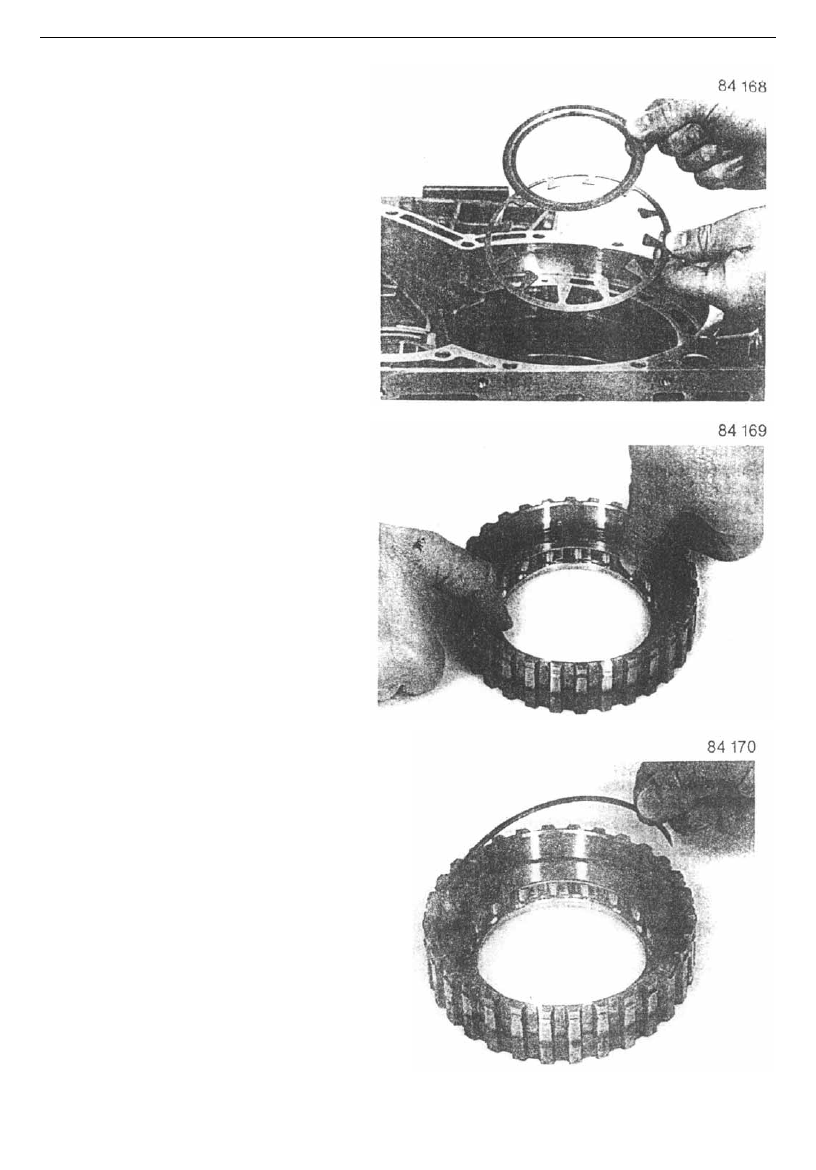

Install diaphragm spring 17 040and thrust washer

17 090.





























Install one-way overrun clutch 17 130 into the

clutch outer gear ring, USE CARE to right tooth

match, and push clutch downwards to stop.













Install retainer ring 17 140, and retain with snap

ring 17 150.













-77-
