The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

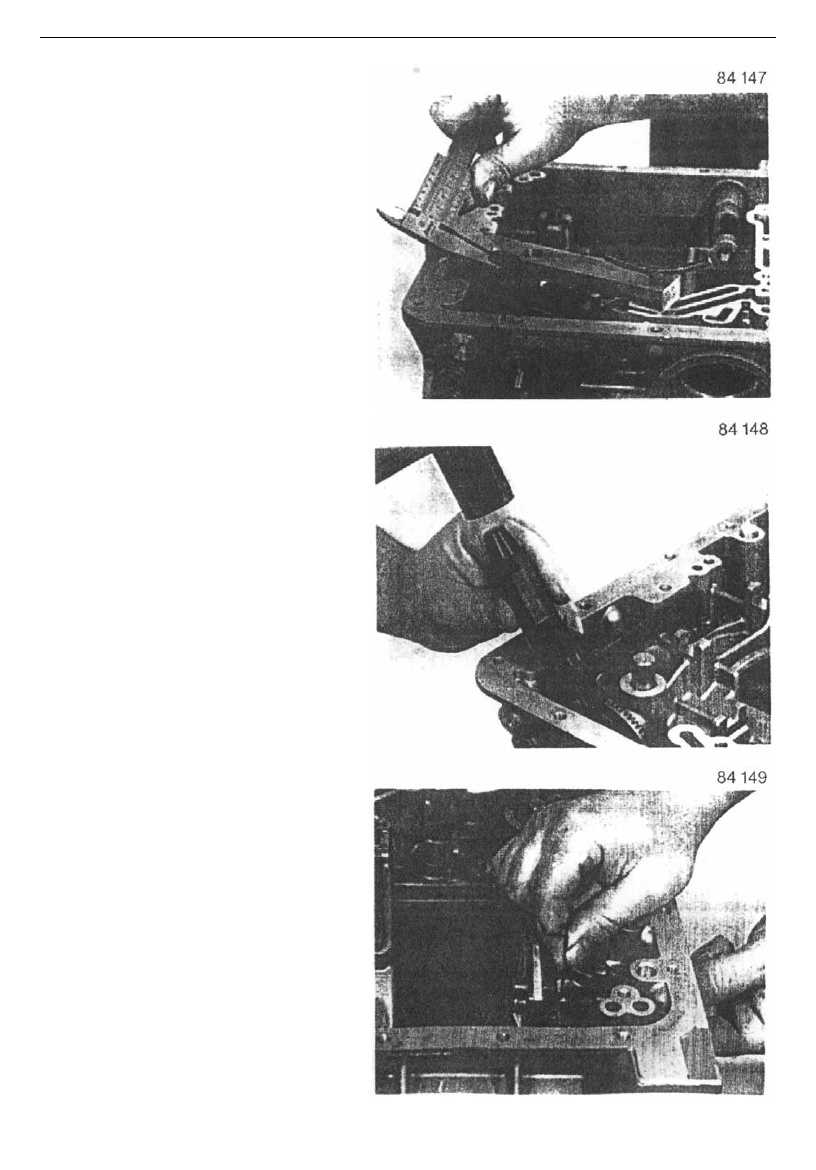

NOTE:

The washer thickness should be adjusted as

procedures in section 1.4.1 in page 5/1. The

adjusting washer is installed between the cam

and the housing. Therefore brake rotor must be

removed, and pull shift shaft out enough as

necessary.















Install shift shaft elastic pin 06 090 with special

tool 5×46 000 119 and a hammer.

NOTE: The elastic pin opening side must face to

transmission input or output direction.















Insert pawl dowel pin 24 060 half into the house,

and place retracting spring 24 050 on dowel pin.







-70-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

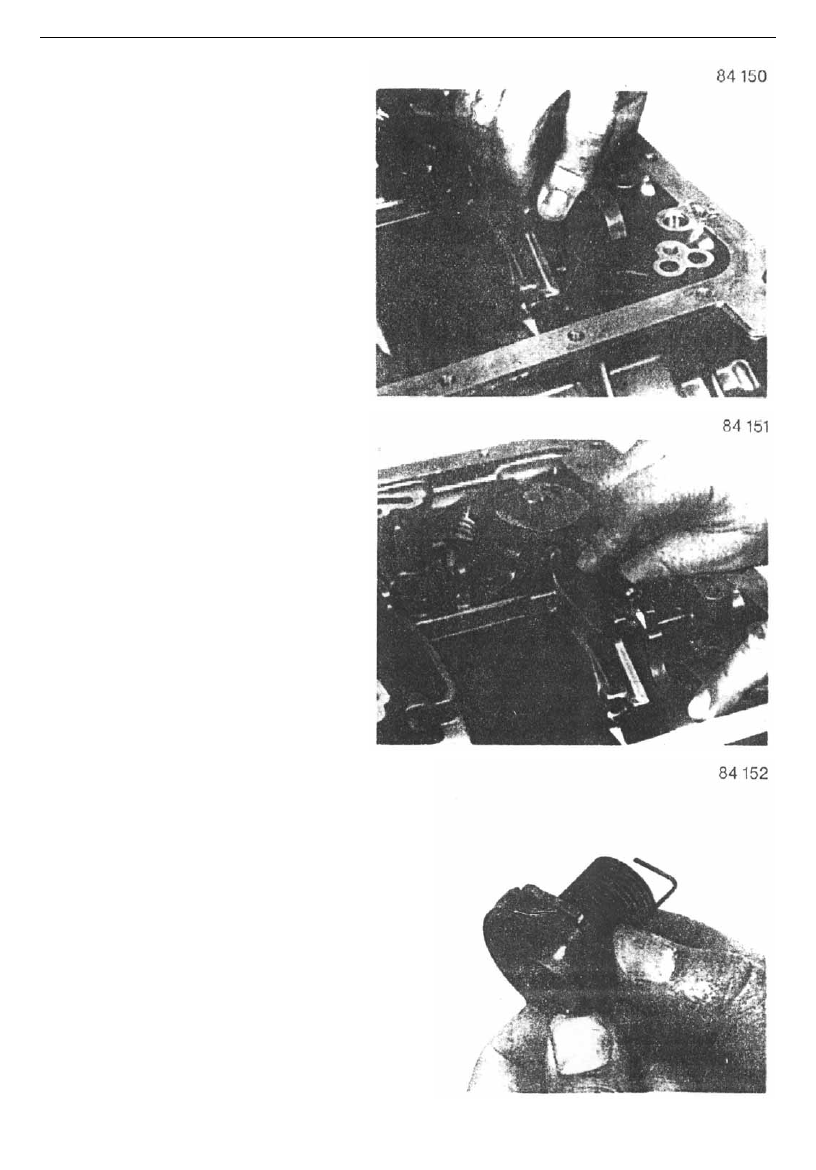

Install pawl 24 040 on dowel pin, and then install

dowel pin to stop.

 Connect return spring and the pawl, and push

the spring outward.

























Install the parking plunger 24 030.























As shown on figure, place return spring 06 140

on throttle valve cam 06 120..



-71-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

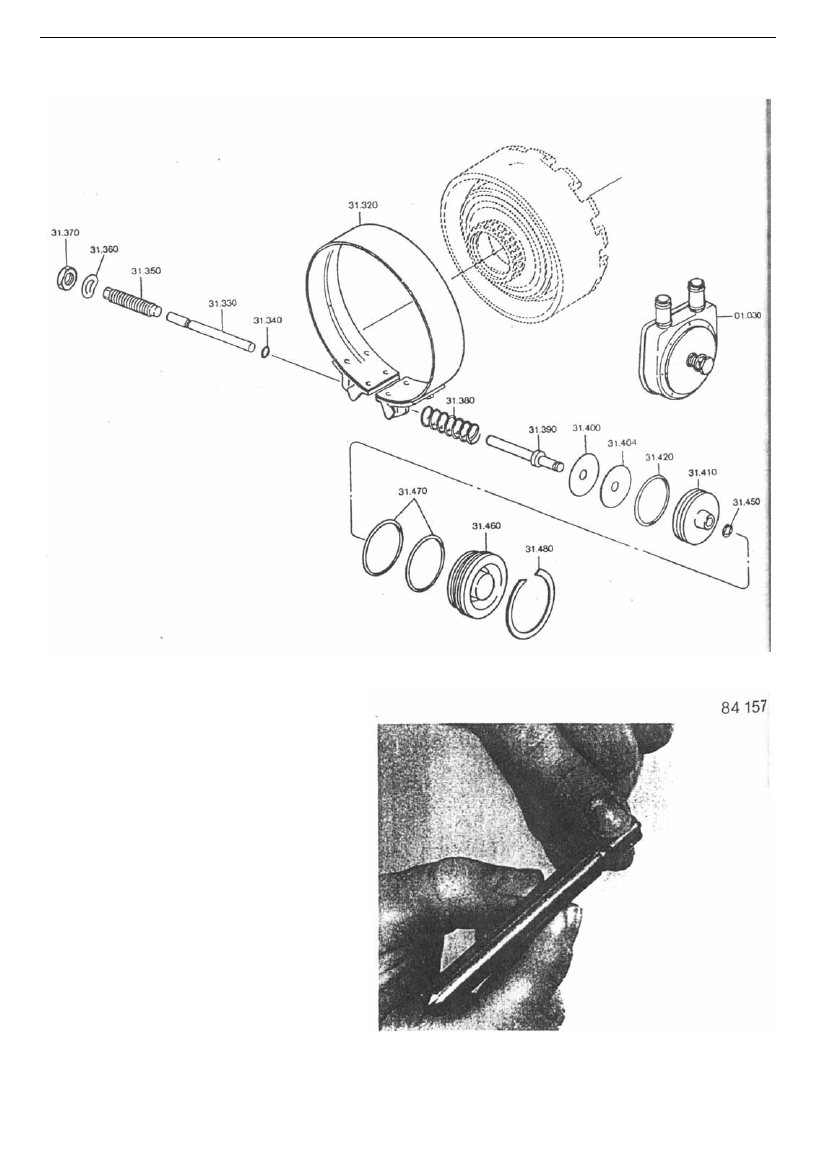

3.2、Installing band brake C’









Install O-ring 31 340 on groove on brake band

plunger 31 330 end. Oil O ring before installing.



-72-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

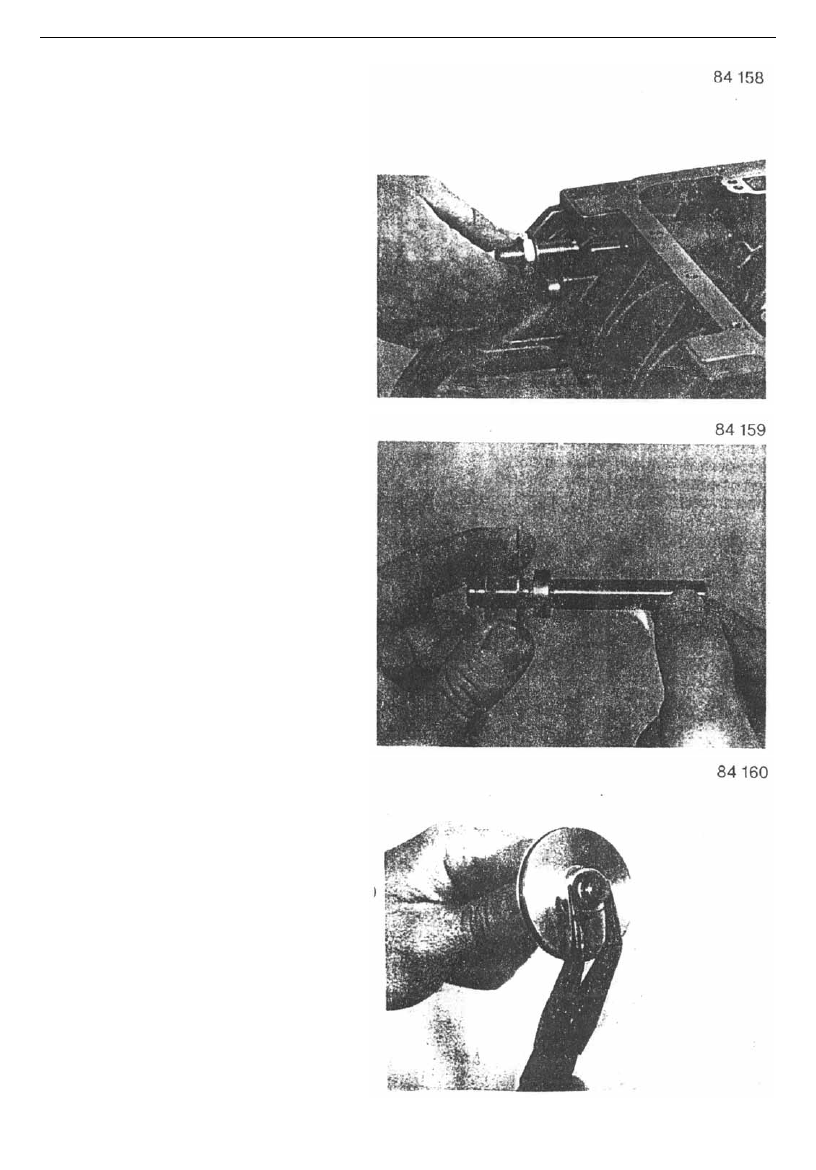

Insert plunger into the housing, with O-ring end

facing outward for sealing.



Install adjusting blot 31 350, washer 31 360, and

adjusting nut 31 370, and screw bolt into housing

half or so.















Installing piston C’

Place washer 31 400 (thick) on piston plunger 31

390, then install elastic washer 31 404 (thin).



NOTE:

Both washers are of U shape. When installing,

concave side face each other, and move them to

the piston shoulder.











Install new O-ring 31 420 on the brake band

piston.

Install brake band piston on piston rod.

NOTE:

Piston flange must be at safety snap ring 31 450

side.



-73-
