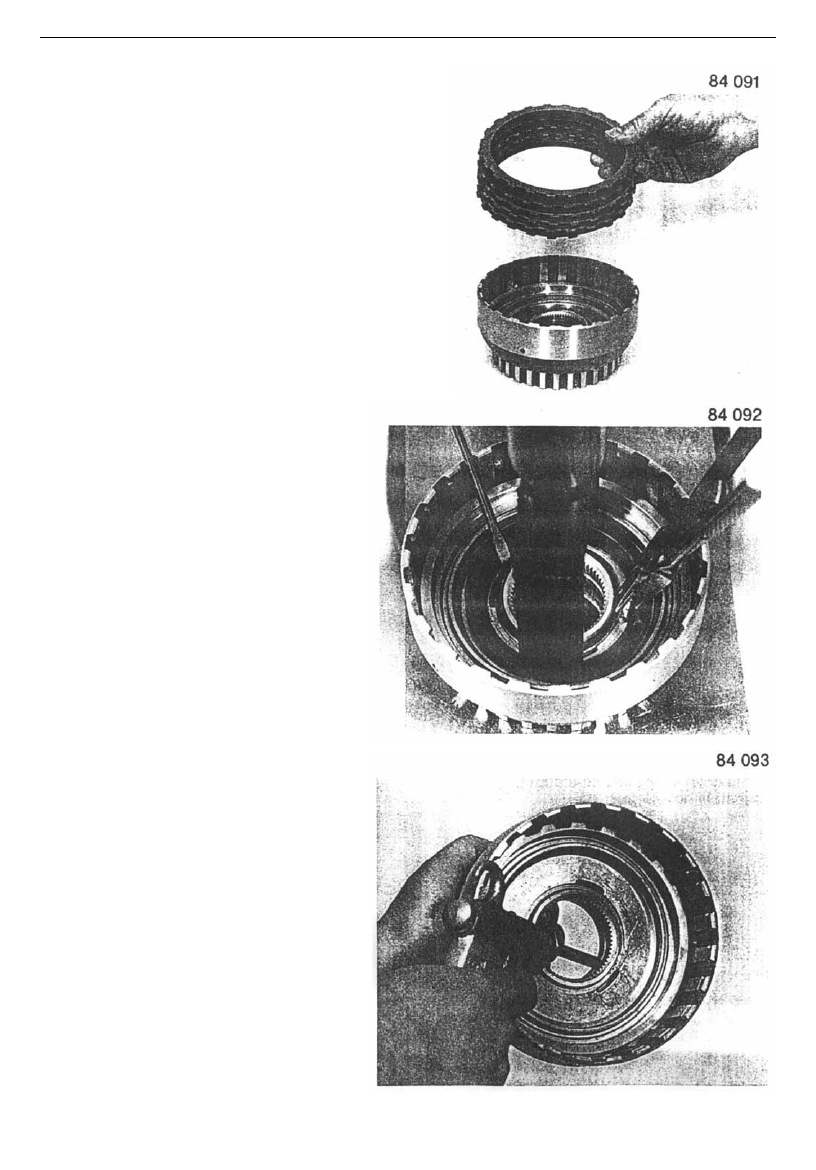

Remove the snap ring, clutch A assembly and

diaphragm spring in order.























Using special tool 5 x 46 000 167 press piston

with flow guiding flange, then remove snap ring

with

appropriate tool.





















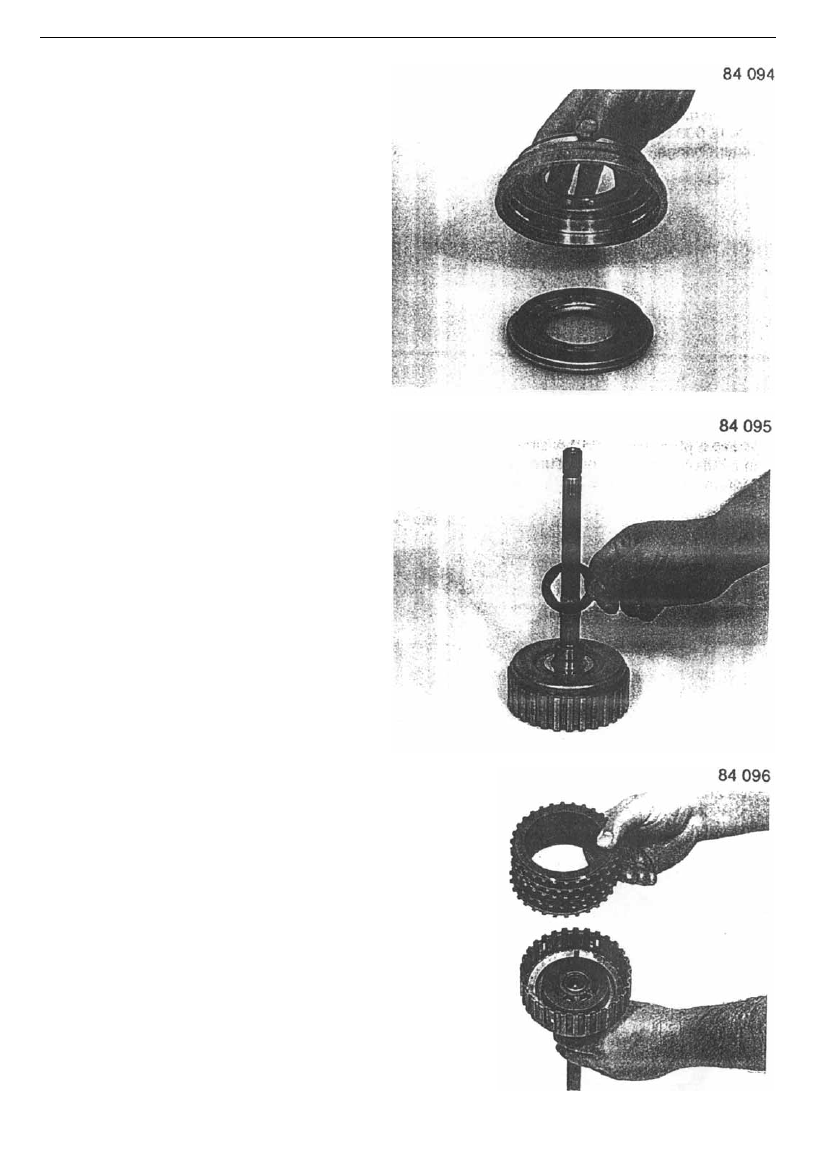

Insert air gun from oil inlet, remove piston,

washer and shim spring using HP gas.























-50-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

Knock piston gently, and remove piston A and the

diaphragm spring.



























2.7、Removing clutch E



Take out thrust washer.























Remove cotter snap ring and clutch E assembly.





-51-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

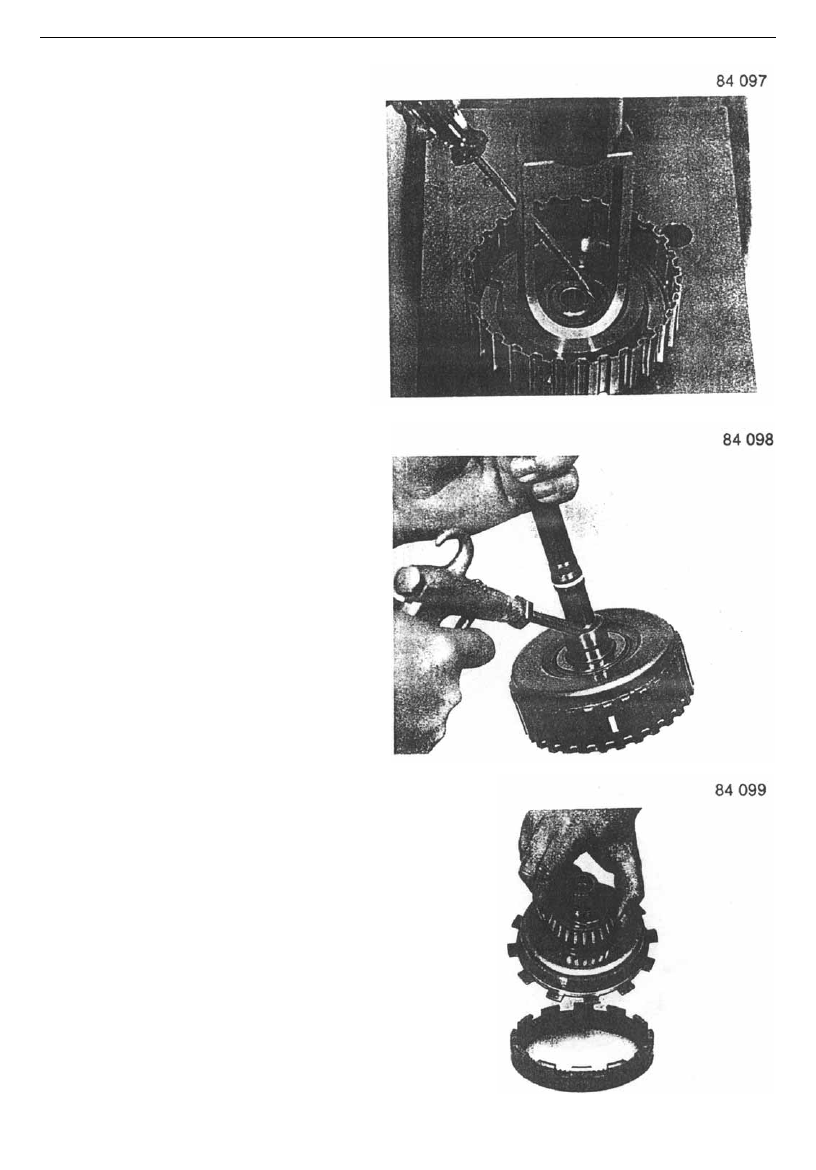

Remove diaphragm spring with the special tool 5

×46 000 148, and then take off retainer.

























Remove shim spring. Insert air gun, and remove

piston E using HP gas.



























2.8、Removing output shaft and 1

st

 gear

one-way overrun clutch



Remove cotter snap ring, and then separate gear

ring and output shaft.



-52-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

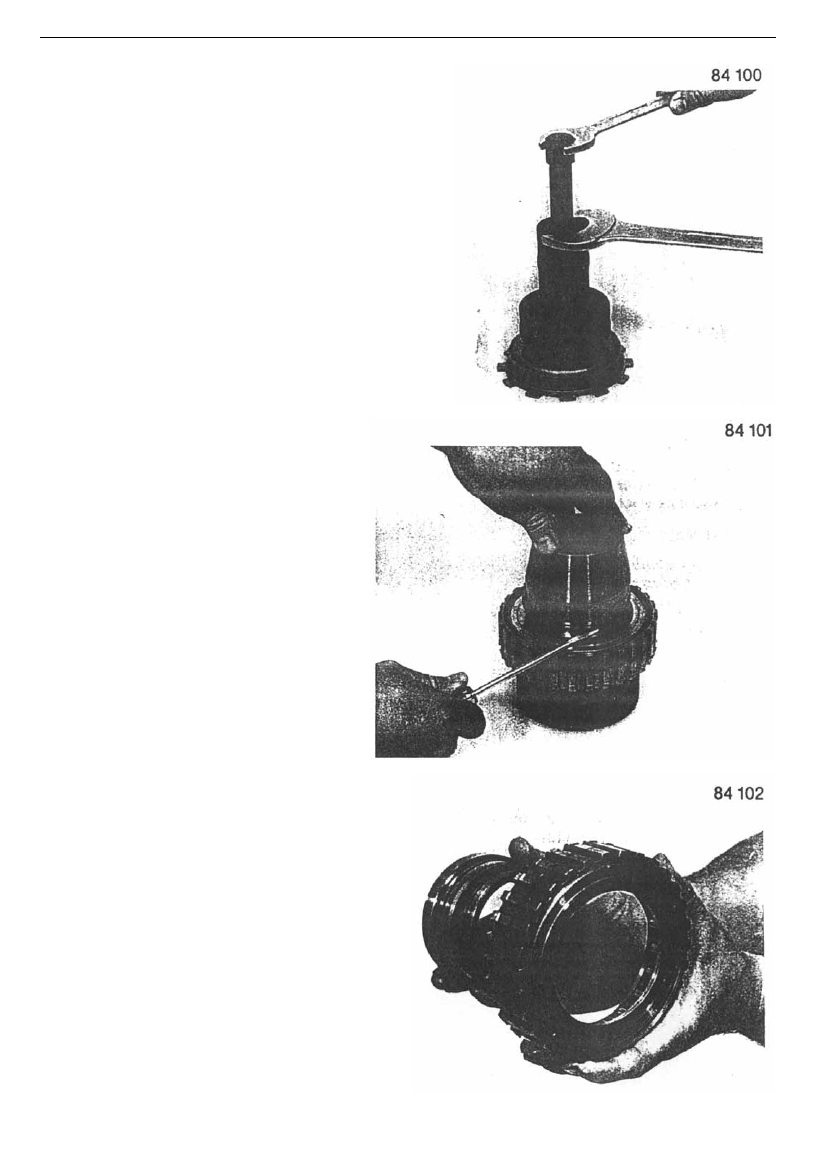

Remove rolling bearing using special tool 5×46

000 296.



























Remove cotter snap ring, place whole one-way

overrun clutch into remover/installer 5×46 000

232. Remove cotter snap ring with installing

sleeve 5×46 000 243 and a screwdriver.





















Remove one-way overrun clutch inner ring.
