Chery SQR 7160 sedan. Manual - part 59

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

Insert air gun into oil inlet hole, removing piston

C using HP gas.

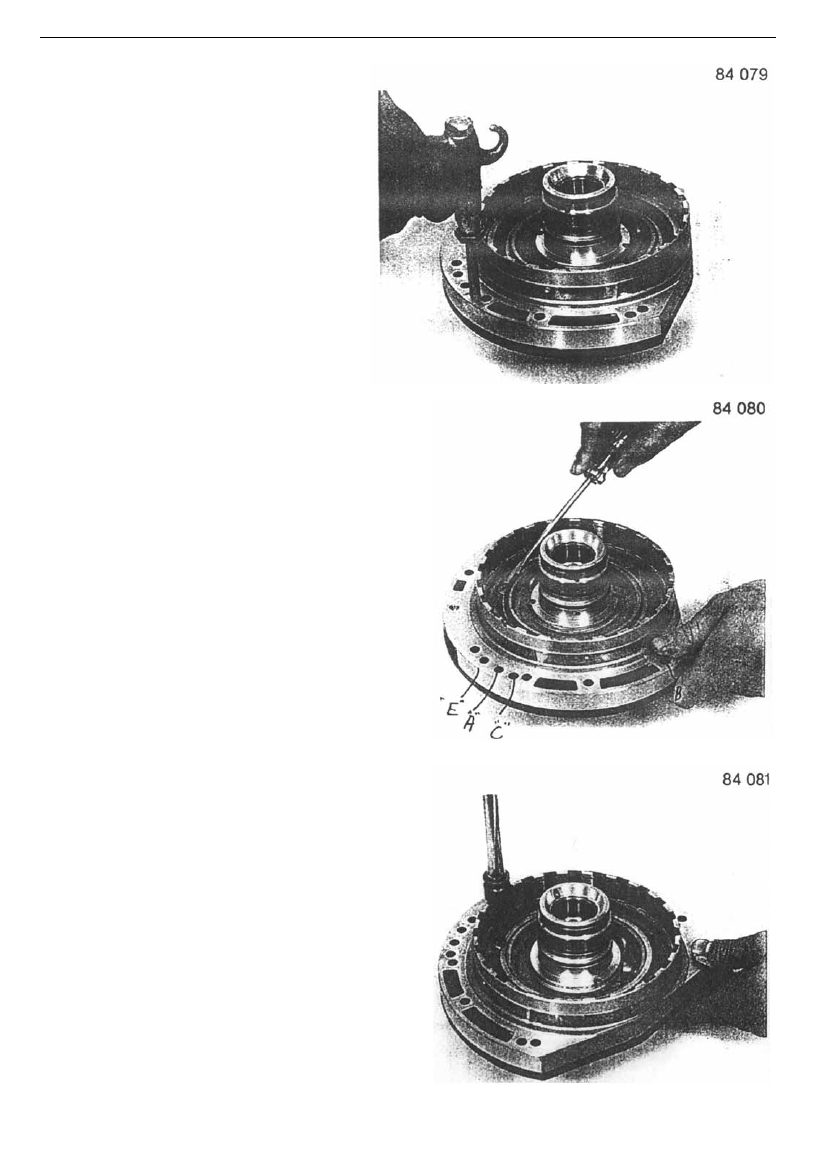

Remove snap ring with screwdriver.



























Remove central seat snap ring.

First step: loosen pump body connecting bolts.



-46-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

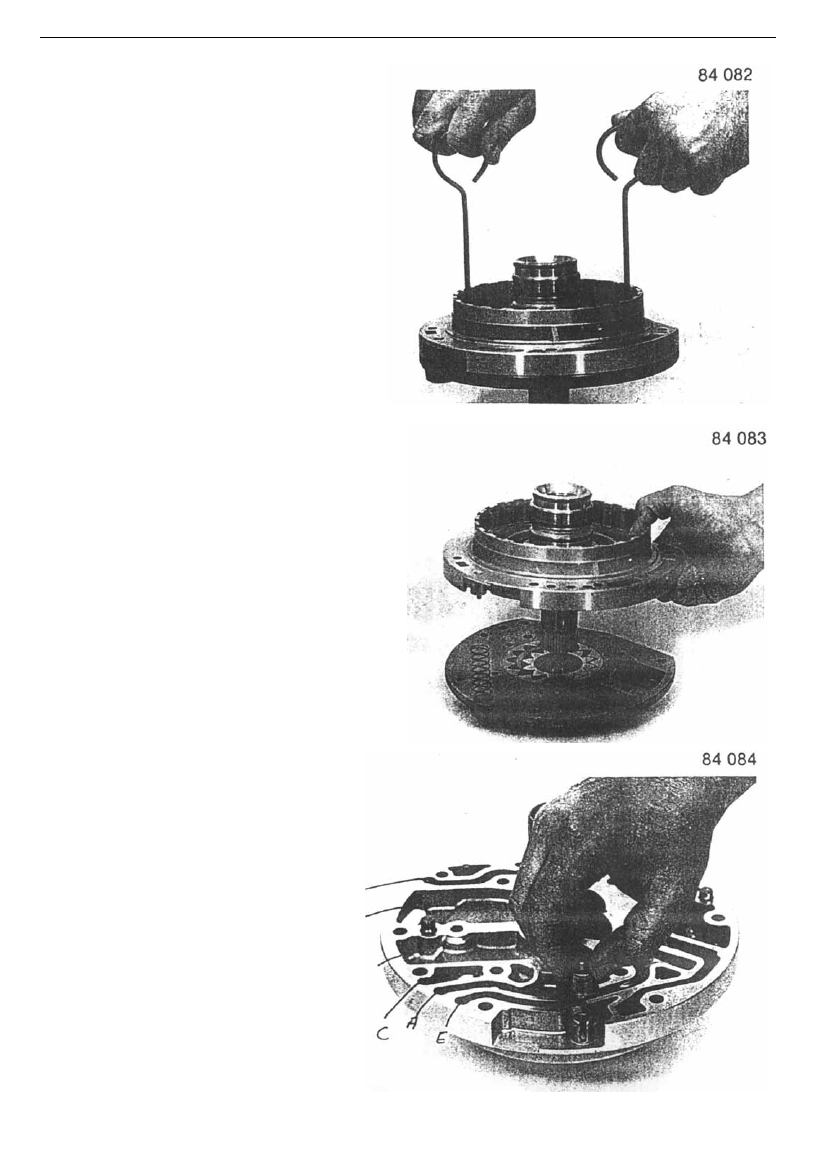

Second step, pull out snap ring of the center seat

with 2 hooks.

























Loosen connecting bolt, separate central seat

from pump body.

Only plastic hammer can be used to remove.

If removing in proper working process, piston

ring and locating pin must be maintained in

central seat.















Remove spring, valve core and cap.



-47-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD



2.5、Removing clutch B and 2

nd

 one-way

overrun clutch



Remove cotter snap ring and clutch B assembly.

















Press pressure plate with special tool 5 x 46 000

146, then remove snap ring and thrust washer.





















Remove diaphragm spring and pressure plate.



-48-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

Insert the air gun into oil inlet hole; remove

pistion B using HP gas. One-way overrun clutch

can not be further disassembled.























2.6、Removing clutch A

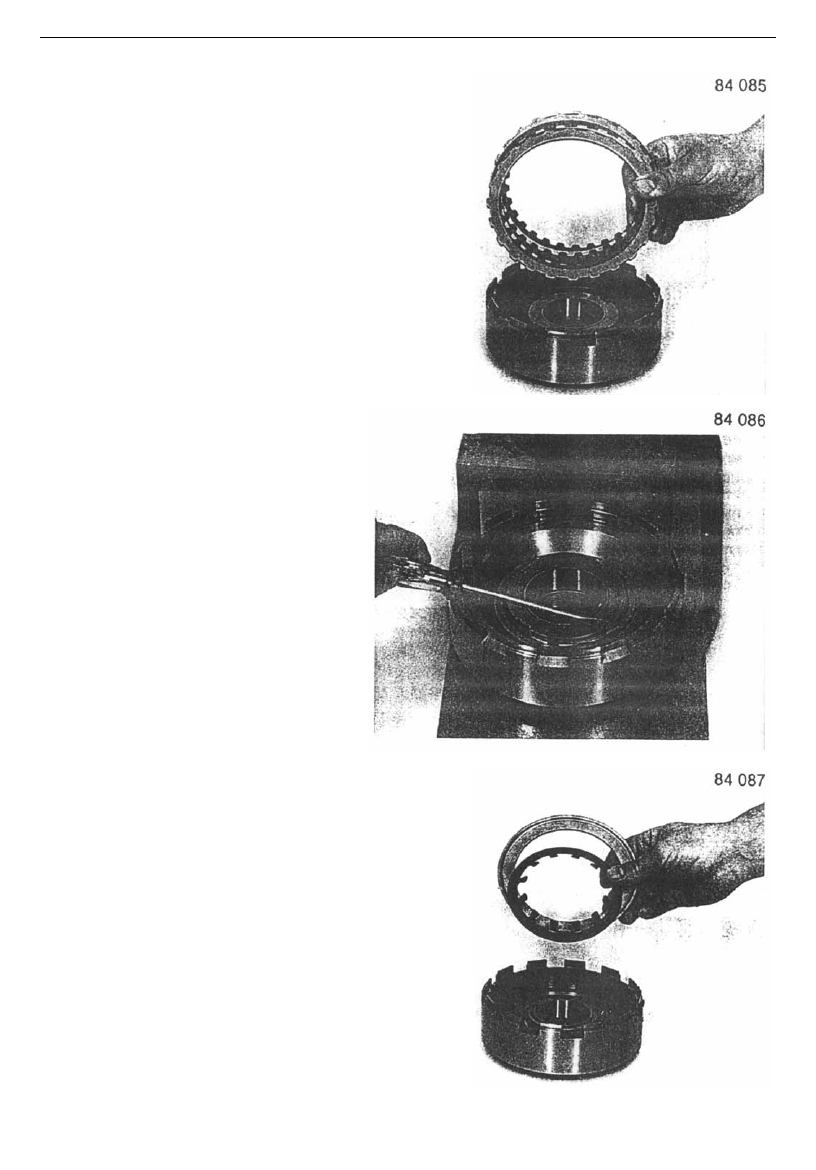

Using appropriate snap ring plier, remove snap

ring.

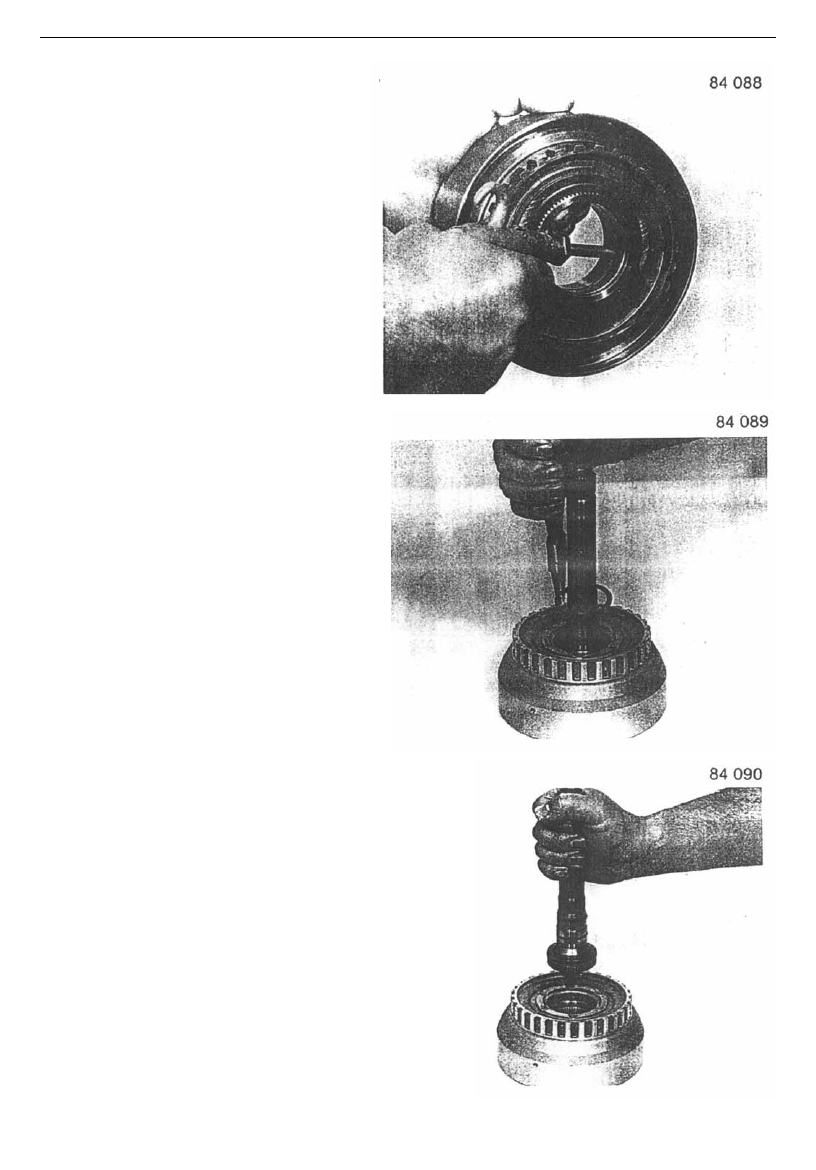

Remove worm rod from instert direction.



-49-
