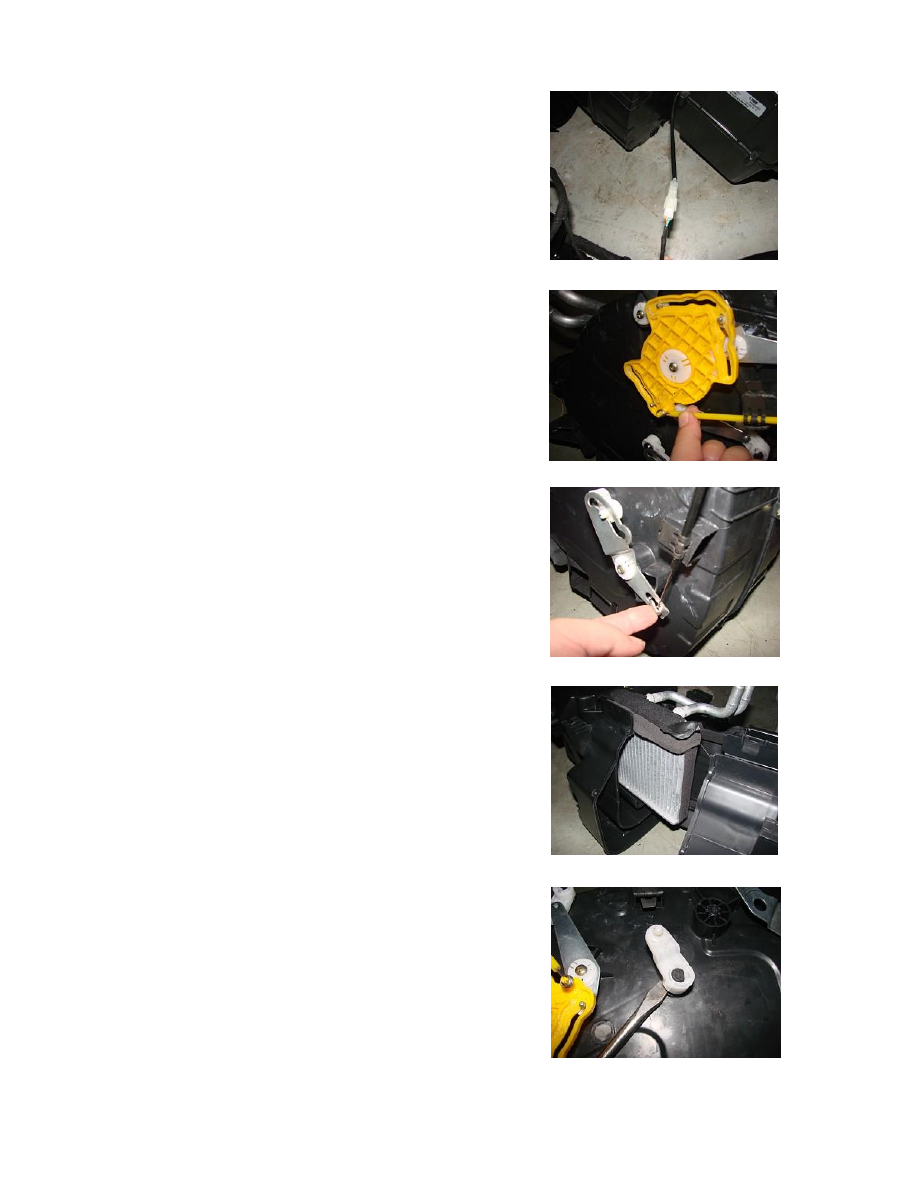

3.1.4. Unplug the plug of the evaporator thermostat.








3.1.5. Disassemble the mode throttle hitch bar.








3.1.6. Remove the temperature control throttle bar.








3.1.7. Loosen off the 8 screws on the  heater shiled, and disassemble
the evaporator shield.
Notes: The sponge weather strips around the shield are for single use
only.

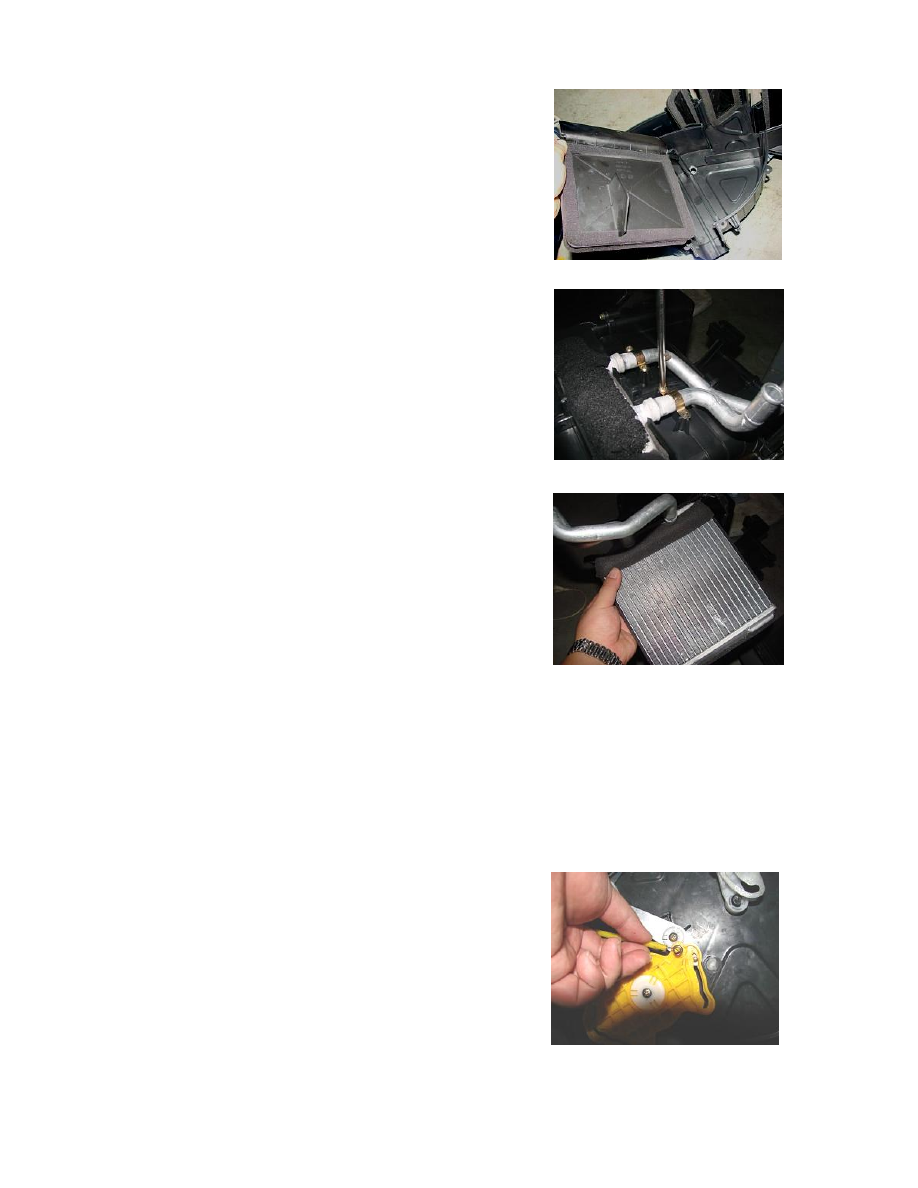

3.1.8. Use a flat head screwdriver to pry off the clips that fix the air
conditioner cover plate assembly.

3.1.9. Remove the air conditioner cover plate assembly.











3.1.10. Tear open the sponge around the inlet/outlet water pipes and
remove the fixing clips.










3.1.11. Remove the heater exchanger.








3.2. Installation Steps
The installation steps are reverse to those for removal.
After  the  installation,  the  system  should  be  evacuated,  proper
pressure should be maintained and anti-freeze agent should be filled
to  check  for  any  leakage.  Check  if  the  radiator  is  blocked  and
pressure air can be used to get it through if it is.

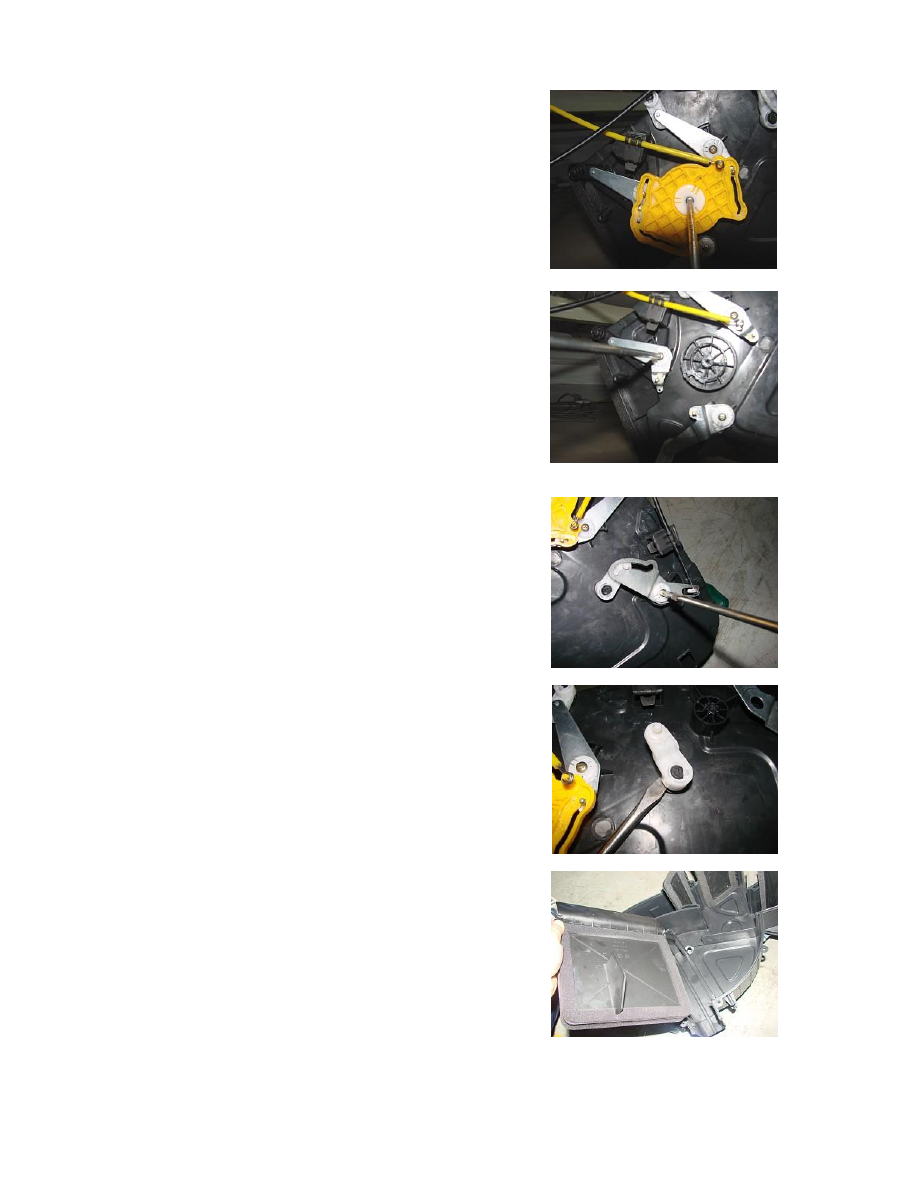

4. Removal and Installation of Mode Throttle Related Mechanism

4.1. Removal of Steps

4.1.1.  Remove  the  mode  throttle  hitch  bar,  use  a  cross  head
screwdriver  to  lossen  off  the  fixing  screws  on  the  control  panel  to
disassemble.


4.1.2.  Loosen  off  the  three  screws  and  washers  behind  the  control
panel that control defroster, blowing head, blowing  foot and control
arm.




4.2. Installation Steps
The installation steps are reverse to those for removal.


5.  Removal  and  Installation  of  Blend  Throttle  Related
Mechanism

5.1. Removal Steps
5.1.1.  Remove  the  blend  throttle  bar,  and  use  a  cross  head
screwdriver to loosen off the screws on the control panel.




5.1.2. Use a flat head screwdriver to pry off the control arm.





5.1.3. Remove the blend throttle.



5.2. Installation Steps
The installation steps are reverse to those for removal.

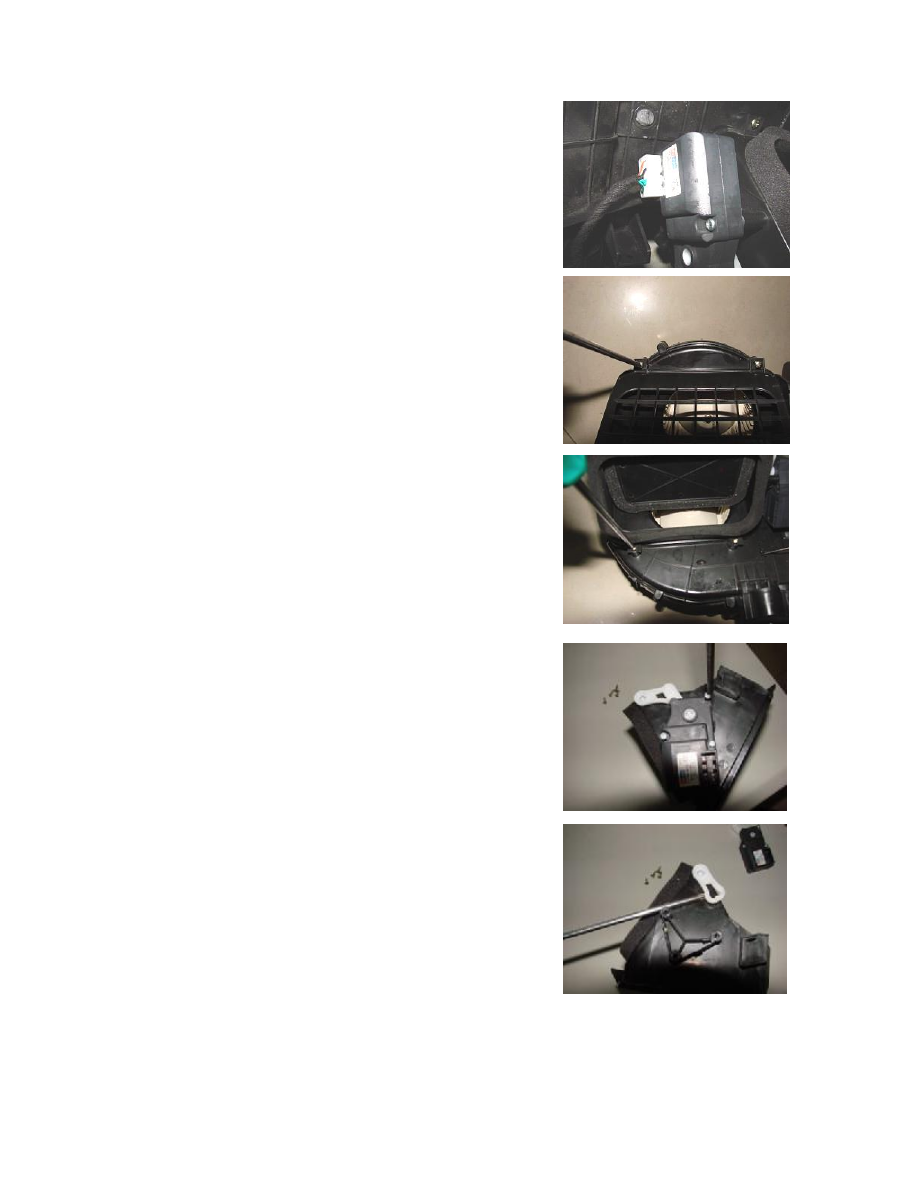

6.  Removal  and  Installation  of  Int./Ext.  Throttle  Motor  &
Related Mechanism

6.1. Removal Steps
6.1.1. Unplug the motor plug.






6.1.2. Loosen off the 4 fixing screws to remove the shield.
















6.1.3 Loosen 3 screws of inside/outside circulation ventilator motor,
and disassemble the motor.







6.1.4. Use a flat head screwdriver to pry off the plastic parts that fix
the inside/outside circulation ventilator.
