2.6.  Use  pliers  to  remove  the  inlet/outlet  water  pipes  of  the
evaporator and pull out the pipes.
Note:  Coolant  will  flow  out  from  the  water  pipe,  pay  attention  to
recycle the coolant.








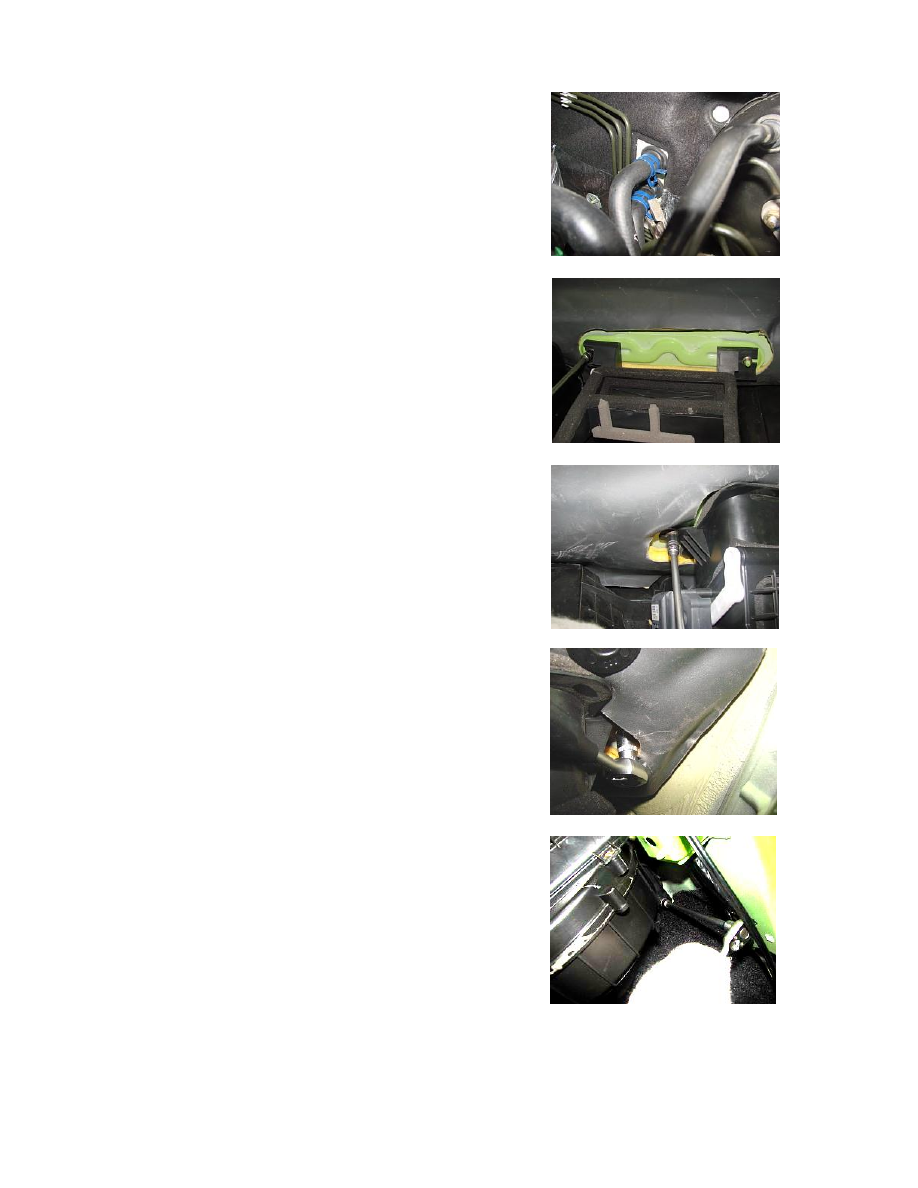

2.7. Loosen off the 8 fixing nuts that fix the evaporator assembly on
the  plate  work  from  the  front  compartment  (See  the  following
figures for detailed positions).







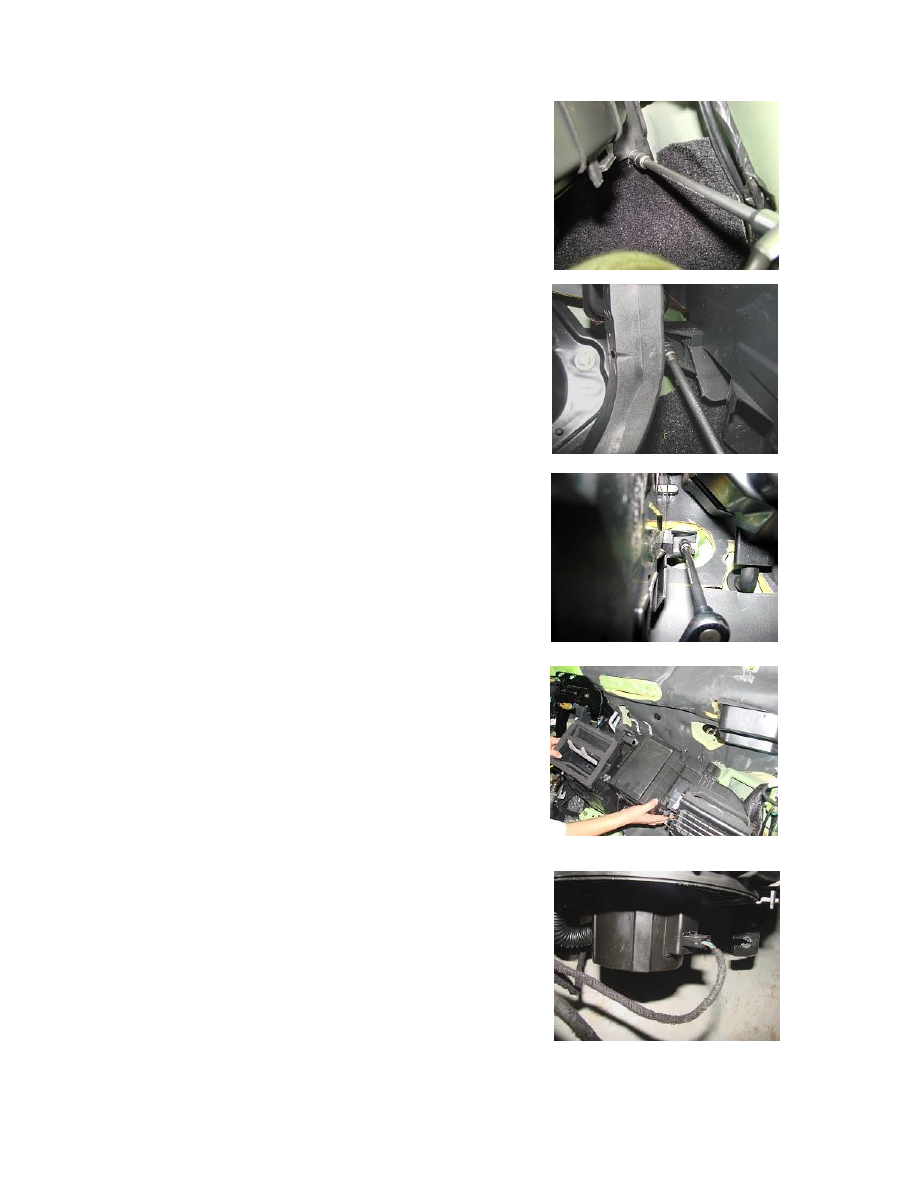

2.8. Take the evaporator assembly from the driver’s cab..

3. Installation of Evaporator Assembly

The installation steps are reverse to those for removal.



4. Removal and Installation of Evaporator Interior

Preparation of Tools: cross head screwdriver, sleeve wrench.

1. Replacement of Blower

1.1. Removal Steps

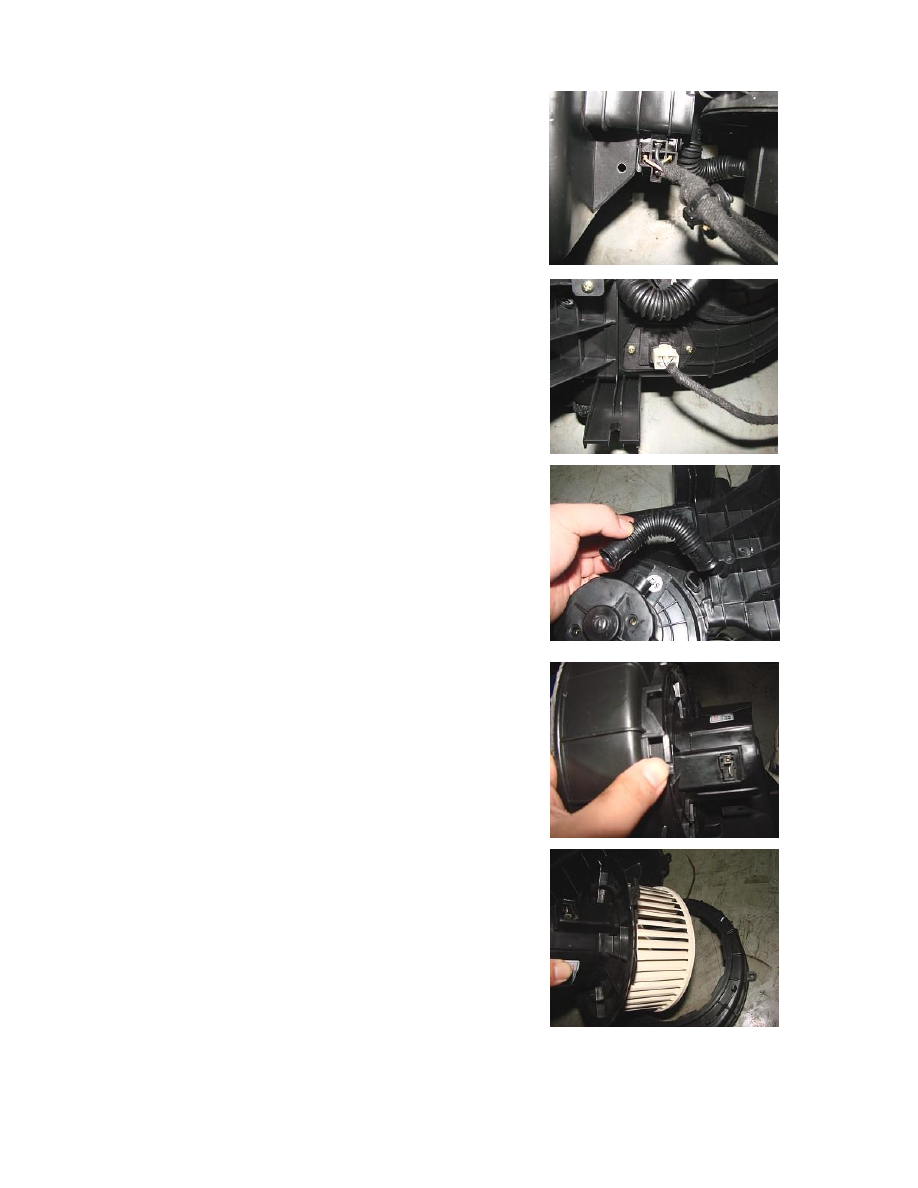

1.1.1.  Disassemble  the  blower  motor,  relay  and  motor  speed
regulation module plug.






1.1.2. Remove the blower cooling jacket.







1.1.3. Push down the clip and drag out the blower clockwise.















1.2. Installation Steps
The installation steps are reverse to those for removal.






2. Removal and Installation of Blower Speed Regulation Module

2.1. Removal Steps

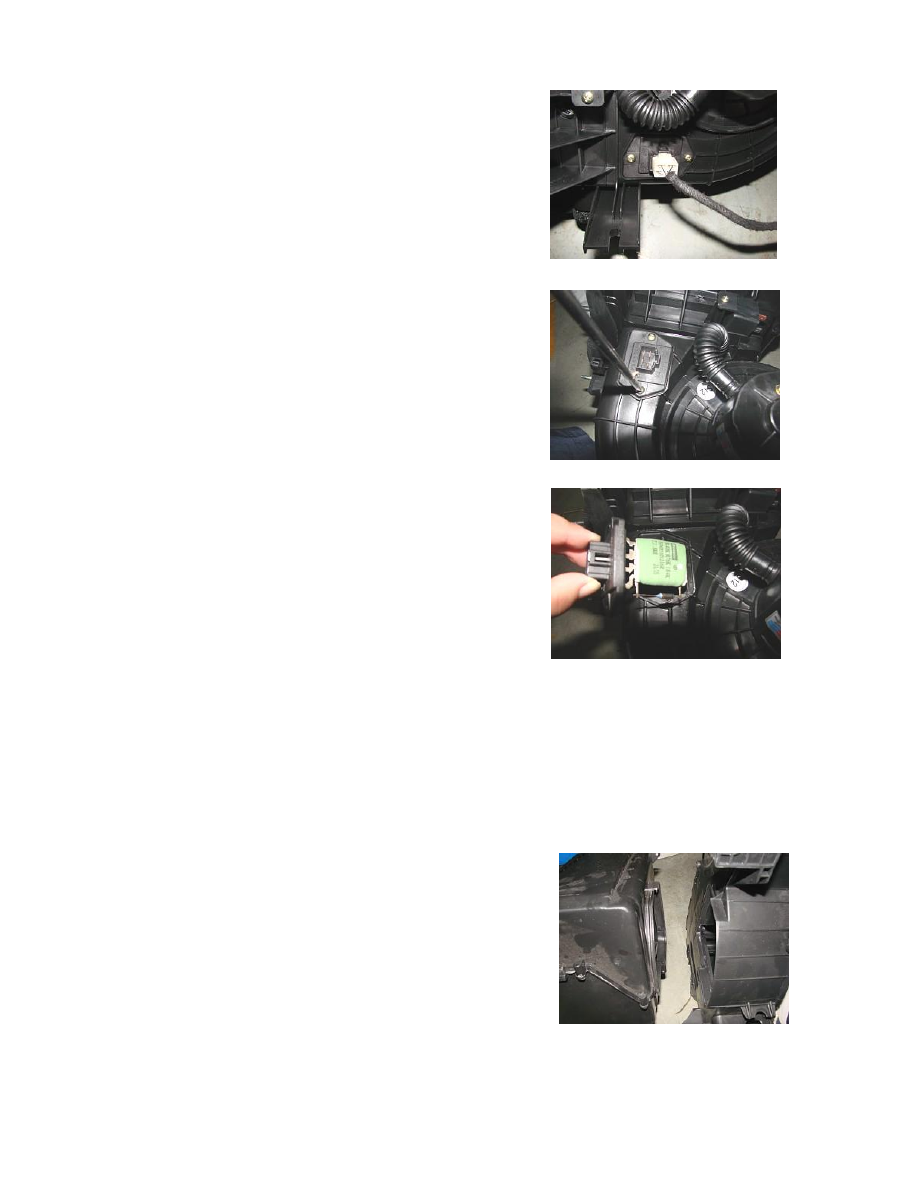

2.1.1. Pull out the speed regulation module plug.







2.1.2. Use a cross head screwdriver to loosen off the 2 fixing screws
on Speed Regulation Module.









2.1.3. Pull out the speed regulation module.




2.2. Installation Steps
The installation steps are reverse to those for removal.




3. Removal and Installation of Heater Exchanger

3.1. Removal Steps
3.1.1.  Disassemble  the  evaporator  assembly.  (See  Removal  of
Evaporator Assembly)
3.1.2.  Disassemble  the  air-conditioner  harness.  (See  Removal  of
Air-conditioner Harness)
3.1.3.  Loosen  off  the  two  fixing  screws  and  remove  the  heater
exchanger shield.
