Chery Kimo. Руководство - часть 25

1 0 0

9. Отсоединить разъемы

противотуманных фар.

11. Установка производится в

последовательности обратной

снятию.

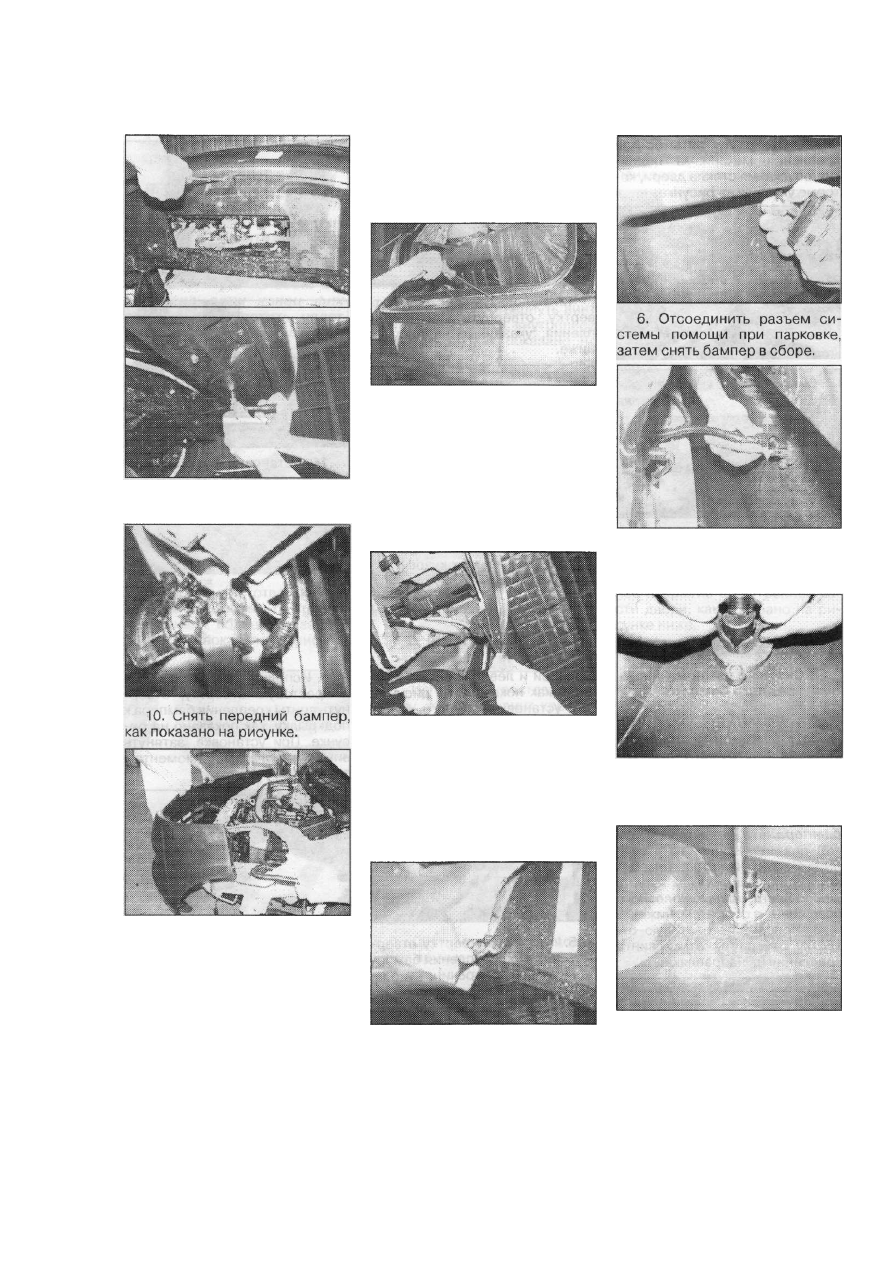

1.2 Снятие и установка за­

днего бампера

1. Снять комбинацию задних

фонарей в сборе (см. ниже).

2. Открыть дверь багажного

отделения, затем, используя от­
вертку, отвернуть четыре сто­
порных зажима, как показано на
рисунке.

3. Используя крестовую от­

вертку, отпустить три зажима,
фиксирующие нижнюю часть
бампера.

ПРИМЕЧАНИЕ:
Перед выполнением дан­

ной операции рекомендуется
поднять автомобиль.

4. Используя торцовый ключ,

отвернуть болты крепления
бампера к подкрылку.

ПРИМЕЧАНИЕ:
Необходимо отвернуть по

два болта крепления с каж­
дой стороны.

5. Отсоединить разъем лам­

пы подсветки номерного знака.

7. Извлечь датчик системы

помощи при парковке из бампе­
ра.

8. Используя отвертку, от­

вернуть кронштейн крепления

датчика.

9. Установка производится в

последовательности обратной
снятию.

7 КУЗОВ

1 0 1

7.10 ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ И ЗАДНИЕ ФОНАРИ

ПРИМЕЧАНИЕ:
Быть предельно осторож­

ным при выполнении работ,

чтобы не повредить лакокра­
сочное покрытие кузова.

Необходимо быть аккурат­

ным, чтобы не повредить за­

жимы фар головного освеще­

ния.

Быть предельно осторож­

ным, чтобы не повредить
поверхность колпака блок-
фары.

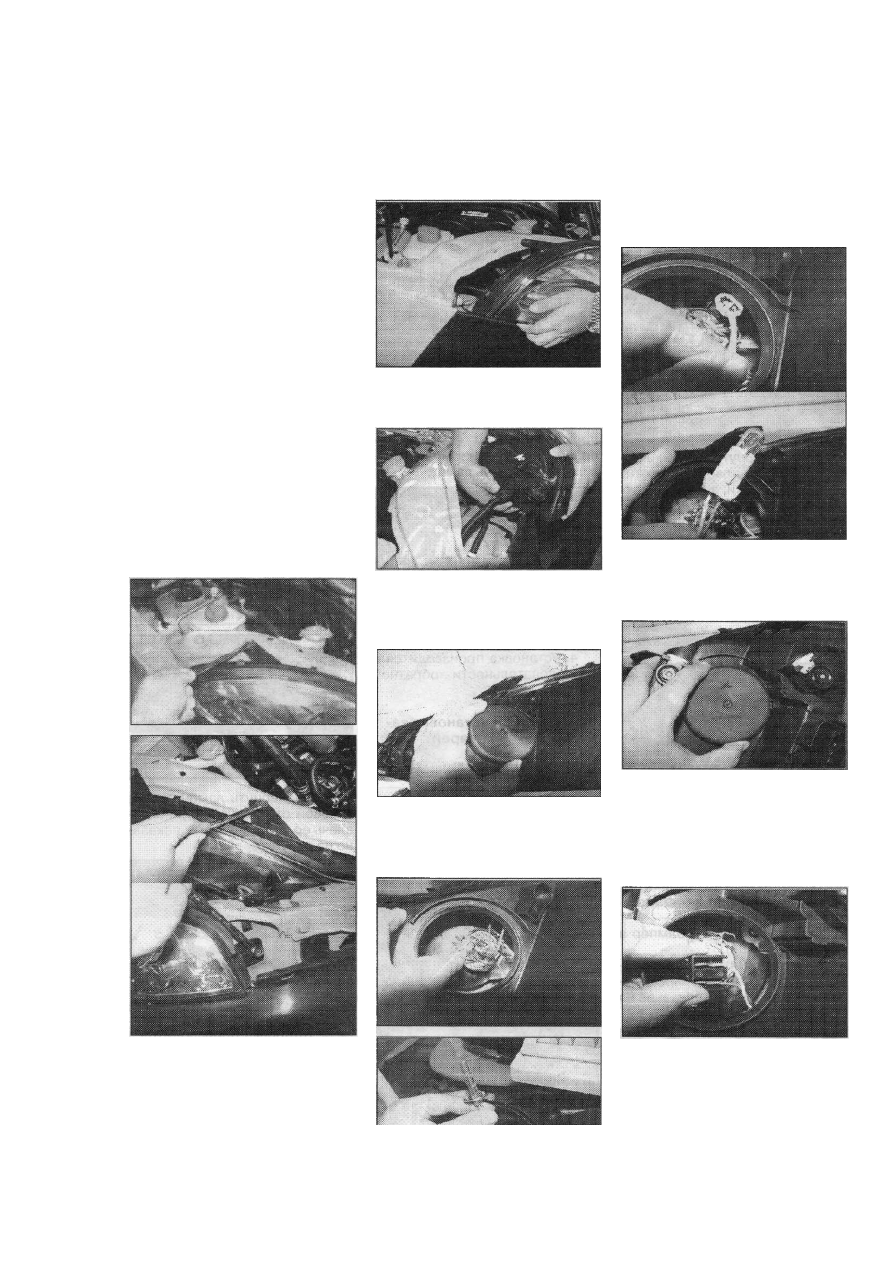

1.1 Снятие и установка фар

головного освещения

1. Открыть капот автомоби­

ля.

2. Используя торцовый ключ,

отвернуть три болта крепления
фары головного освещения к

передней части кузова, как по­
казано на рисунке.

3. Удерживая фару головно­

го освещения обеими руками,

снять ее в сборе, переместив по

направлению вперед, как пока­

зано на рисунке.

4. Отсоединить от корпуса

блок-фары головного освеще­

ния разъемы электропроводки.

5. Провернуть и открыть

крышку лампы дальнего света
вручную, как показано на рисун­
ке.

6. Нажать на стопорный за­

жим, затем провернуть его и

извлечь лампу, как указано на
рисунке.

7. Отсоединить разъем лам­

пы габаритного огня. Затем из­
влечь лампу.

8. Провернуть вручную про­

тив часовой стрелки крышку
лампы ближнего света, как по­

казано на рисунке.

9. Отсоединить разъем лам­

пы ближнего света фар.

10. Нажать на стопорный за­

жим, затем провернув зажим

извлечь лампу, как указано на
рисунке.

7 КУЗОВ

102

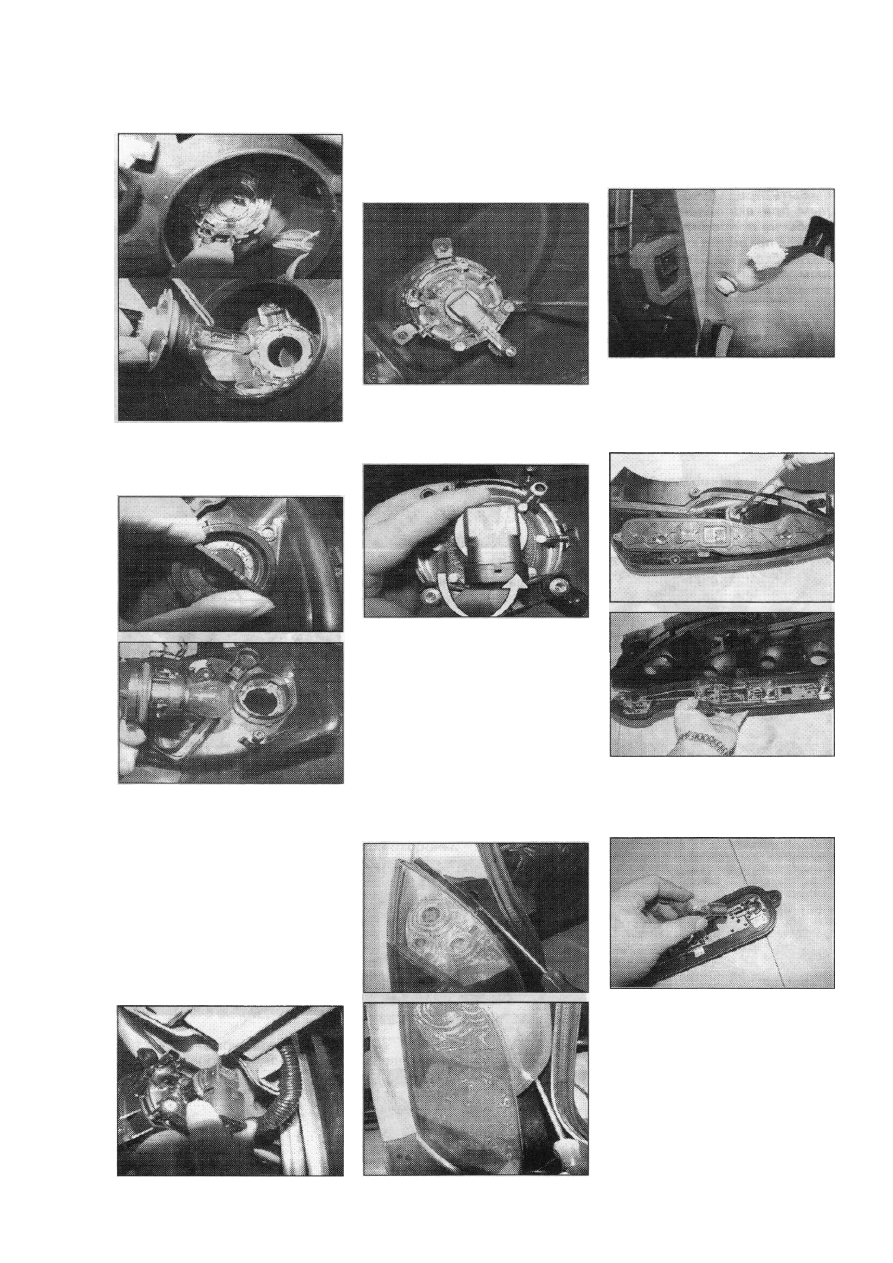

11. Провернуть патрон лам­

пы указателя поворота против

часовой стрелки, затем извлечь
лампу, как показано на рисунке.

12. Установка производится

в последовательности обратной

снятию.

1-2 Снятие и установка
противотуманных фар

1. Снять передний бампер в

сборе (см. выше).

2. Отсоединить разъем элек­

тропроводки правой противо-
туманной фары, как показано на

рисунке.

3. Используя отвертку, от­

вернуть три винта крепления

фары к бамперу, как показано
на рисунке.

4. Повернуть патрон лампы

противотуманной фары в на­
правлении, указанном на рисун­
ке, затем извлечь лампу.

4. Установка производится в

последовательности обратной
снятию.

1.3 Снятие и установка за­

дних фонарей

1. Открыть дверь багажного

отделения.

2. Используя отвертку, от­

вернуть винты крепления за­

днего фонаря, как показано на

рисунке.

3. Снять задний фонарь в

сборе, затем отсоединить разъ­
ем электропроводки.

4. Используя отвертку, от­

вернуть четыре винта крепле­
ния держателя фонаря, затем

открыть корпус фонаря, как по­

казано на рисунке.

5. Провернуть лампу против

часовой стрелки вручную и из­

влечь ее из корпуса, как показа­
но на рисунке.

б. Установка производится в

последовательности обратной
снятию.

1.4 Регулировка фар голов­

ного освещения

1. Перед началом работ по

регулировке, необходимо про­
извести следующие операции:

- Проверить давление во

7 КУЗОВ

103

всех шинах, при необходимости

довести до требуемого значе­

ния.

- Автомобиль должен быть

полностью разгружен (автомо­
биль должен быть полностью

заправлен, с запасным колесом

и с балластом на сиденье води­

теля).

- Установить автомобиль на

ровную горизонтальную поверх­
ность.

- Поверхность колпаков

блок-фар головного освещения

должна быть чистой.

- Проверить и убедиться в

том, что аккумуляторная бата­

рея заряжена полностью.

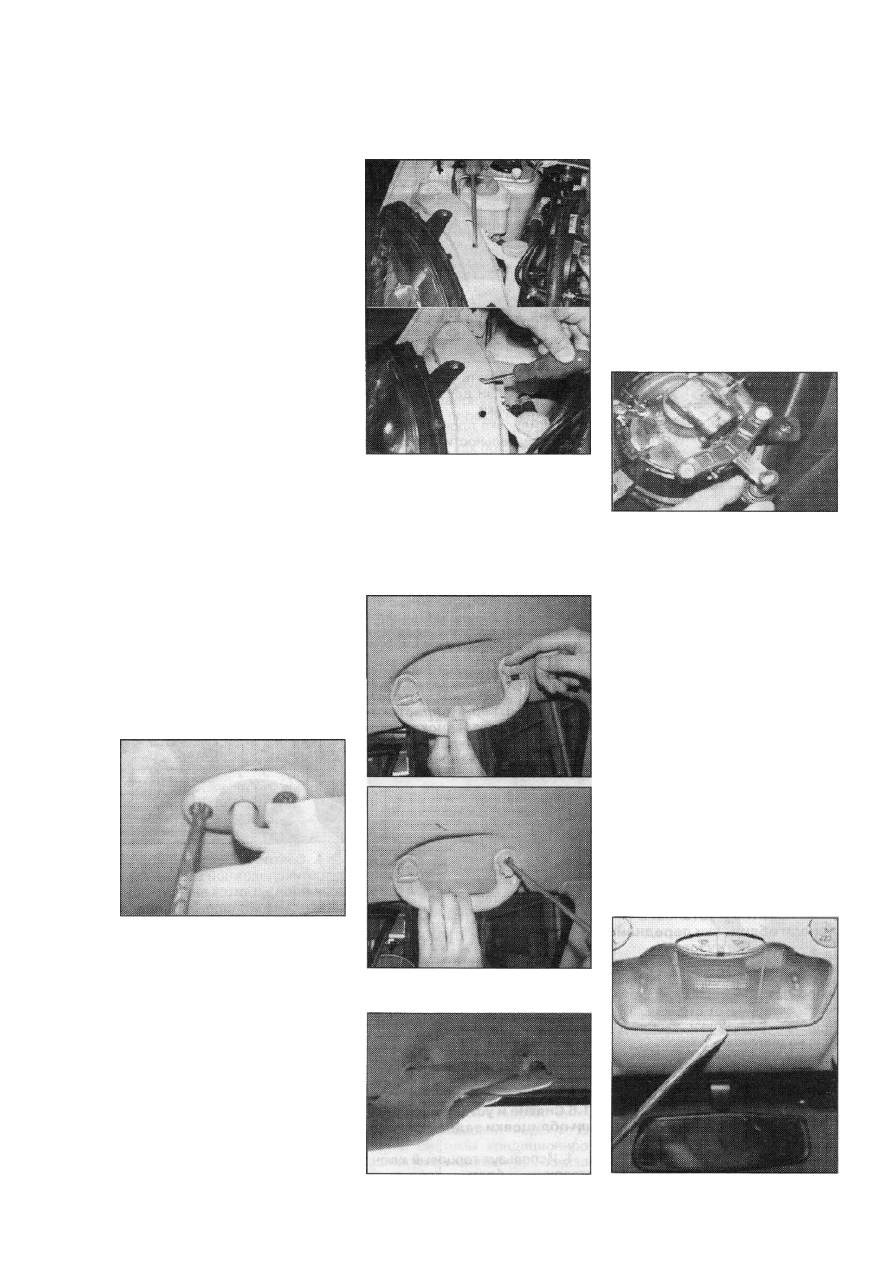

2. Установить отвертку, че­

рез технологическое отверстие
в кузове, чтобы отрегулировать
направление света фар.

1-5 Регулировка

противотуманных фар

1. Регулировку необходимо

производить на стоящем, на го­
ризонтальной поверхности ав­

томобиле.

2. Чтобы отрегулировать на­

правление света противотуман­
ных фар, необходимо провора­
чивать специальный регулятор
по или против часовой стрелки,
как показано на рисунке.

7.11 ПАНЕЛИ ОБЛИЦОВКИ САЛОНА АВТОМОБИЛЯ

1.1 Снятие и установка

солнцезащитного козырька

1. Используя отвертку, от­

вернуть винты крепления солн­
цезащитного козырька, затем
снять его. При установке, затя­
нуть винты крепления с момен­

том затяжки 3 Н-м.

2. Повторить выше описан­

ную операцию для второго солн­
цезащитного козырька.

3. Установка производится в

последовательности обратной

снятию.

1.2 Снятие и установка

дополнительных ручек

1. Открыть заглушки, затем,

используя отвертку, отвернуть
винты крепления, как показано
на рисунках ниже. При установ­
ке, затянуть винты крепления с

моментом затяжки 9 Н-м.

2. Снять дополнительную

ручку, как показано на рисунке.

3. Снятие остальных ручек

производится аналогично опи­

санной выше операции.

4. Установка производится в

последовательности обратной

снятию.

1.3 Снятие и установка

лампы освещения салона

1. Используя отвертку с пло­

ским жалом, отсоединить от
фиксаторов и снять рассеива-
тель лампы салона, как показа­

но на рисунке.

ПРИМЕЧАНИЕ:
Быть осторожным, чтобы

не поцарапать рассеиватель
и панель облицовки крыши.
