92

8. Используя торцовый ключ,

отвернуть болты крепления
задней части спинки сиденья.
Затем извлечь из салона спинку
сиденья в сборе. При установке,
затянуть болты крепления с мо­

ментом затяжки 25 Н-м.

9. Установка производится в

последовательности обратной

снятию.

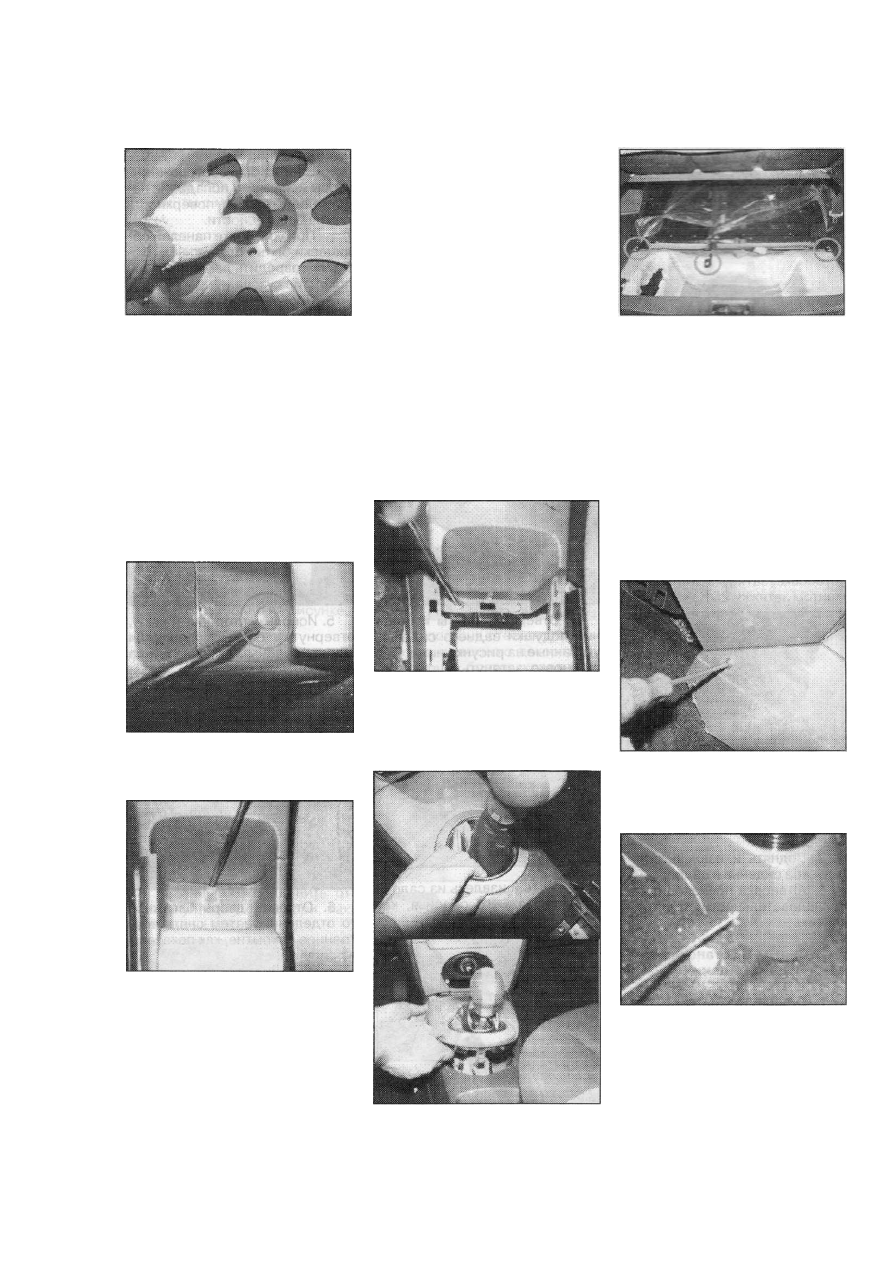

7.6 ЦЕНТРАЛЬНАЯ КОНСОЛЬ

1.1 Снятие и установка

консоли

1. Используя отвертку с пло­

ским жалом извлечь заглушки

винтов крепления консоли, как
показано на рисунке.

2. Используя отвертку, отвер­

нуть винт крепления, указанный
на рисунке.

3. Поднять и отсоединить де­

коративную крышку рычага сто­

яночного тормоза.

ПРИМЕЧАНИЕ:
При снятии быть осторож­

ным, чтобы не повредить
крышку.

4. Отвернуть два винта кре­

пления, которые указаны на ри­
сунке.

5. Отсоединить от фикса­

торов и снять декоративную

крышку рычага переключения
передач вручную, как показано
на рисунке.

6. Используя крестовую от­

вертку, отвернуть передние
винты крепления центральной
консоли.

ПРИМЕЧАНИЕ:
Слева находится только

один винт крепления.

7. Отвернуть задние винты

крепления центральной консо­

ли. Затем снять центральную

консоль в сборе.

8. Установка производится в

последовательности обратной
снятию.

7 КУЗОВ

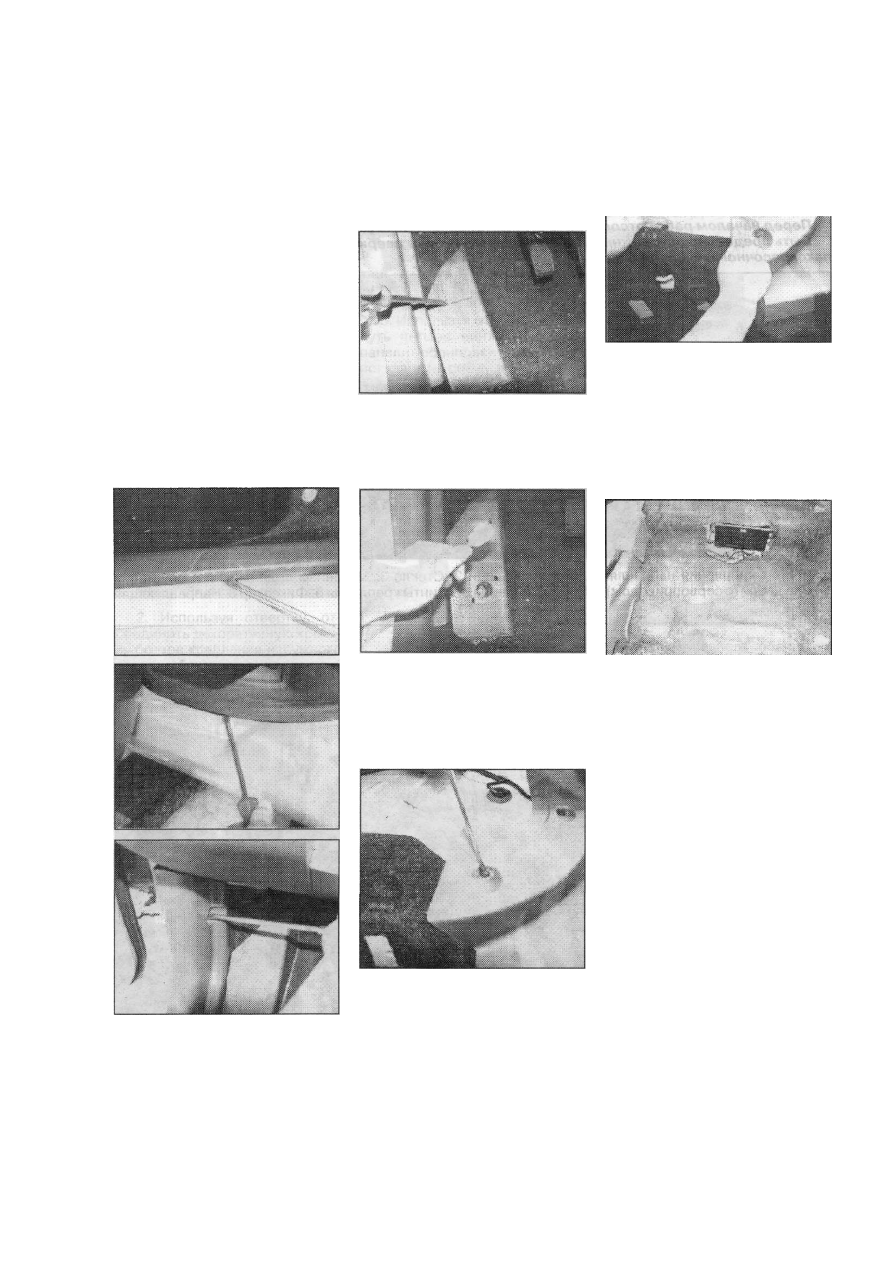

7 . 7 НАПОЛЬНОЕ ПОКРЫТИЕ САЛОНА

1.1 Снятие

1. Снять сиденья в сборе (см.

выше).

2. Снять центральную кон­

соль (см. выше).

3. Снять декоративные крыш­

ки ремня безопасности.

4. Снять передние и задние

панели облицовки подножек,
панель облицовки центральной
консоли и нижнюю панель обли­
цовки, как показано на рисунке.

ПРИМЕЧАНИЕ:
При снятии панелей об­

лицовки, быть осторожным,

чтобы не повредить лакокра­
сочное покрытие кузова.

5. Используя отвертку, снять

заглушки винтов крепления под­

ножки.

6. Используя торцовый ключ,

отвернуть болты крепления под­

ножки. При установке, затянуть

болты крепления с моментом
затяжки 7 Н-м. Снять подножку.

7. Снять подушку заднего си­

денья (см. выше). Используя от­

вертку, отвернуть винты крепле­
ния и снять левую часть панели
облицовки подушки сиденья,
как показано на рисунке.

8. Снять покрытие пола вруч­

ную, как показано на рисунке.

1.2 Установка

1. Уложить в салон автомо­

биля покрытие. Затем провести
через специальные отверстия
разъемы электропроводки. По­
сле чего прижать и равномерно

разровнять покрытие, начиная с

середины.

2. Быть внимательным, чтобы

отверстия в покрытии были рас­
положены должным образом.

3. Расправлять покрытие,

пока оно не достигнет поднож­
ки.

4. Совместить все вырезы на

покрытии пола с отверстиями
под крепления панелей обли­
цовки. Затем установить панели
облицовки.

7 КУЗОВ

9 4

7.8 ДВЕРИ

1.1 Снятие и установка передних дверей

ПРИМЕЧАНИЕ:
Перед началом работ отсоединить отрицательную клемму от аккумуляторной батареи.
Быть предельно осторожным, при разборке и сборке двери, чтобы исключить повреждение

лакокрасочного покрытия.

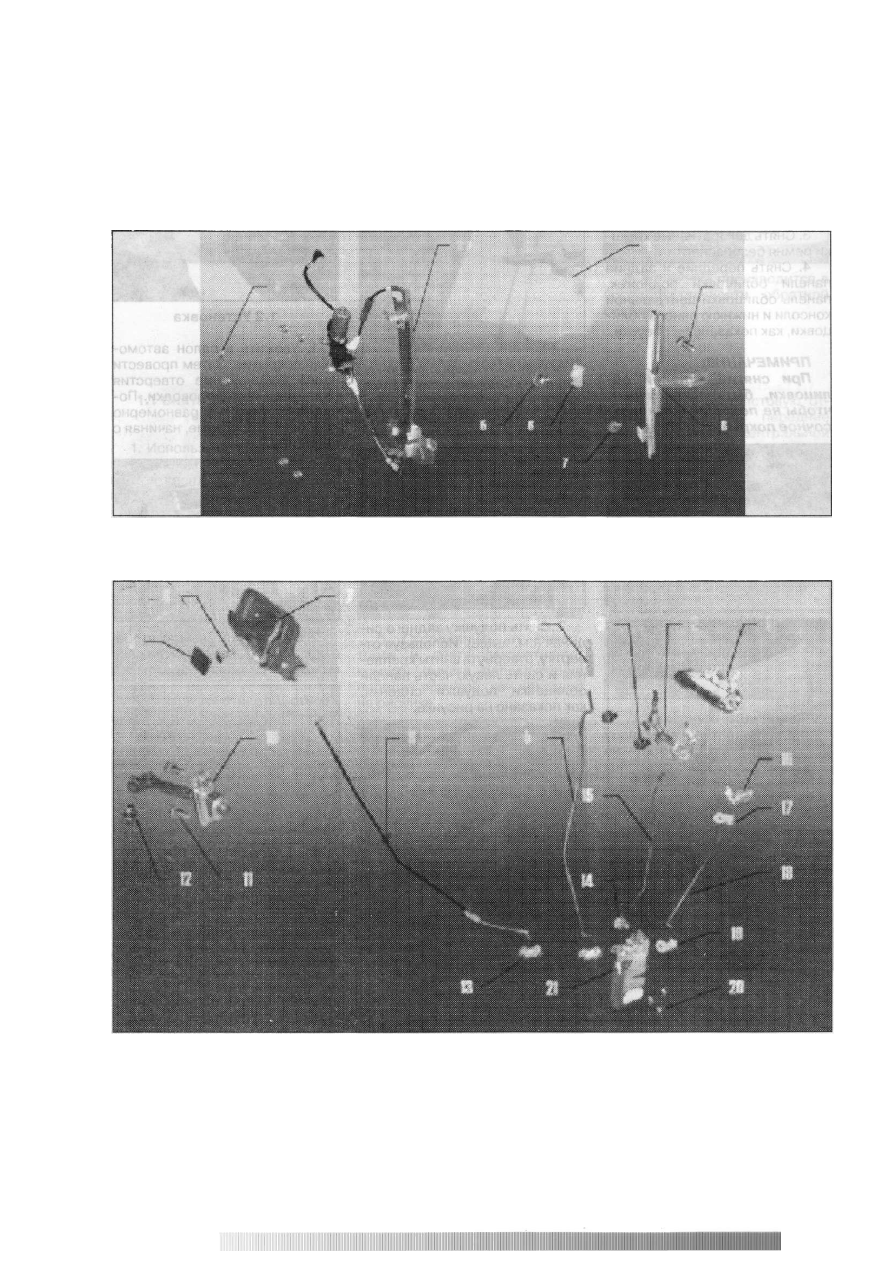

1. Болт крепления направляющей стекла двери 2. Стекло 3. Механизм поднимания и опускания

стекла двери (с сервоприводом) 4. Гайки крепления 5,7 Винты крепления 6. Фиксатор 8. Направляющая
стекла

1. Наружная ручка открытия двери 2. Кронштейн крепления 3. Болты крепления 4. Кнопка запирания

двери изнутри 5. Тяга запирания двери изнутри 6. Тяга открытия двери внутренней ручкой 7. Внутрен­

няя ручка двери 8. Винт крепления ручки 9. Заглушка 10. Ограничитель хода двери 11. Винты крепления

12. Разъем 13. Втулка 14. Втулка крепления тяги 15. Тяга наружной ручки открытия двери 16. Цилиндр

замка запирания двери 17. Кронштейн крепления тяги к цилиндру замка 18. Тяга 19. Втулка крепления
тяги 20. Гайки крепления замка двери 21. Замок двери

7 КУЗОВ

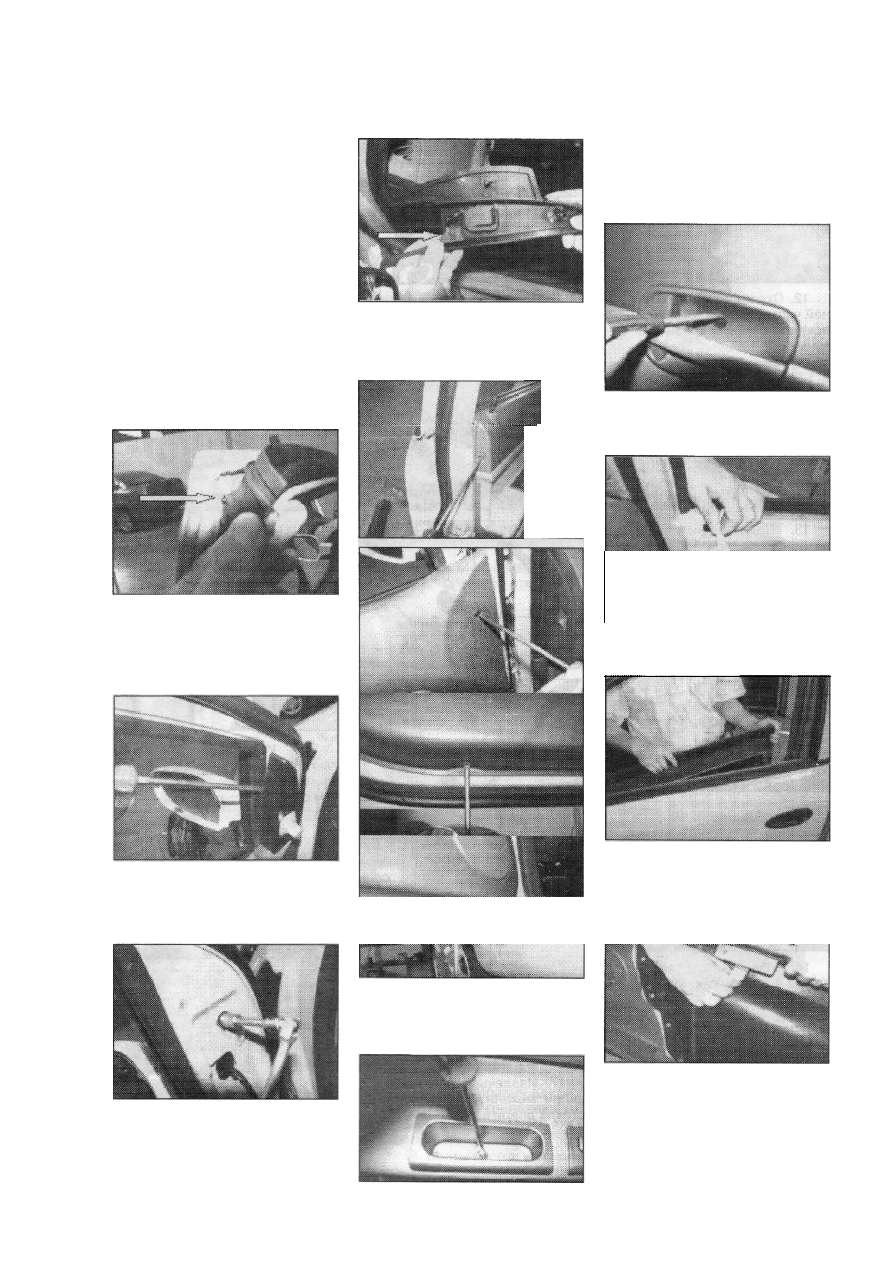

1. Снять уплотнитель перед­

ней двери.

ПРИМЕЧАНИЕ:
Фиксатор уплотнителя

имеет Т-образную форму,
поэтому, при снятии, необхо­

димо в первую очередь пере­

местить уплотнитель вниз, а
затем потянуть на себя. Вы­
свободив один конец фик­
сатора, переместить уплот­
нитель вперед до полного

отсоединения.

Ни в коем случае не тянуть

уплотнитель вертикально
вверх, чтобы исключить его
повреждение.

2. Используя отвертку, от­

соединить декоративную крыш­

ку болтов крепления наружного

зеркала бокового вида, как по­

казано на рисунке.

3. Используя торцовый ключ,

отвернуть болты крепления на­
ружного зеркала, как показано
на рисунке ниже.

4. Отсоединить разъем элек­

тропроводки от корпуса, затем

снять боковое зеркало заднего
вида в сборе, как показано на
рисунке.

5. Используя отвертку отвер­

нуть четыре винта крепления
панели облицовки двери, как
показано на рисунке.

7. Извлечь заглушку из пане­

ли облицовки ручки двери, как

показано на рисунке. Затем от
вернуть винт крепления крышки
внутренней ручки двери.

8. Отсоединить разъем си­

стемы сигнализации, как пока­
зано на рисунке.

iff

'

  • - '

9. Снять панель облицовки

двери в сборе.

10. Отсоединить разъем

переключателя сервопривода

окна.

6. Используя крестовую от­

вертку отвернуть винт крепле­
ния ручки двери, как указано на
рисунке.

11. Используя отвертку, от­

вернуть два винта крепления
наружной ручки двери.
